Fusibles et relais Mercedes Classe B W245, 2005 - 2012

La Classe B de Mercedes-Benz est une série de petites voitures du constructeur automobile allemand. Elle a été présentée pour la première fois en 2005 au Salon de l'automobile de Genève. Elle a été précédée par le concept-car Vision B. Elle est produite à Rastatt. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Mercedes Classe B W245 (première génération ; désignations B160, B170, B180, B200) 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 années modèles.

Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et de la pompe à carburant.

À l'intérieur du véhicule

Une boîte à fusibles et une boîte à relais sont installées ici pour protéger les circuits électriques du véhicule.

Boîte à fusibles

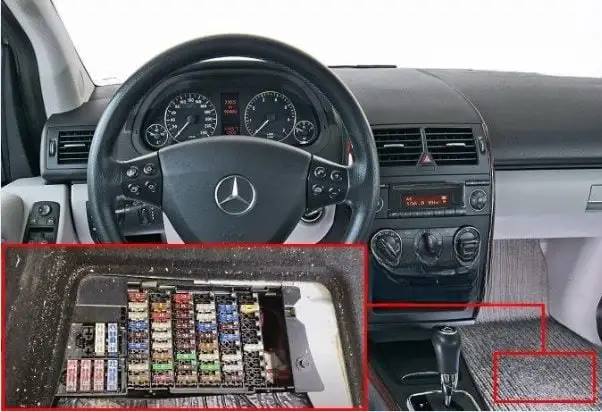

Elle se trouve au niveau des pieds du passager avant. Pour y accéder, il faut retirer le revêtement de sol.

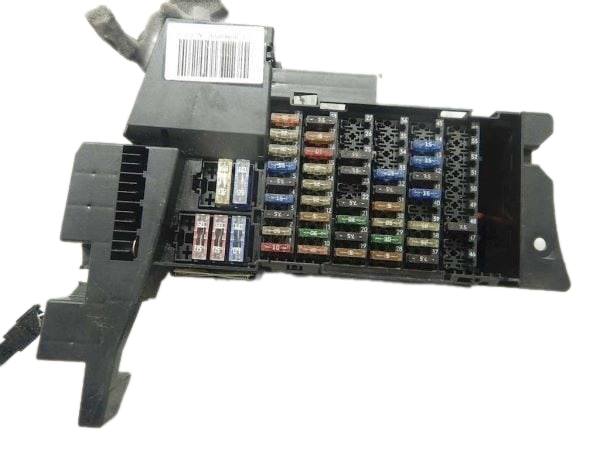

Photo - exemple.

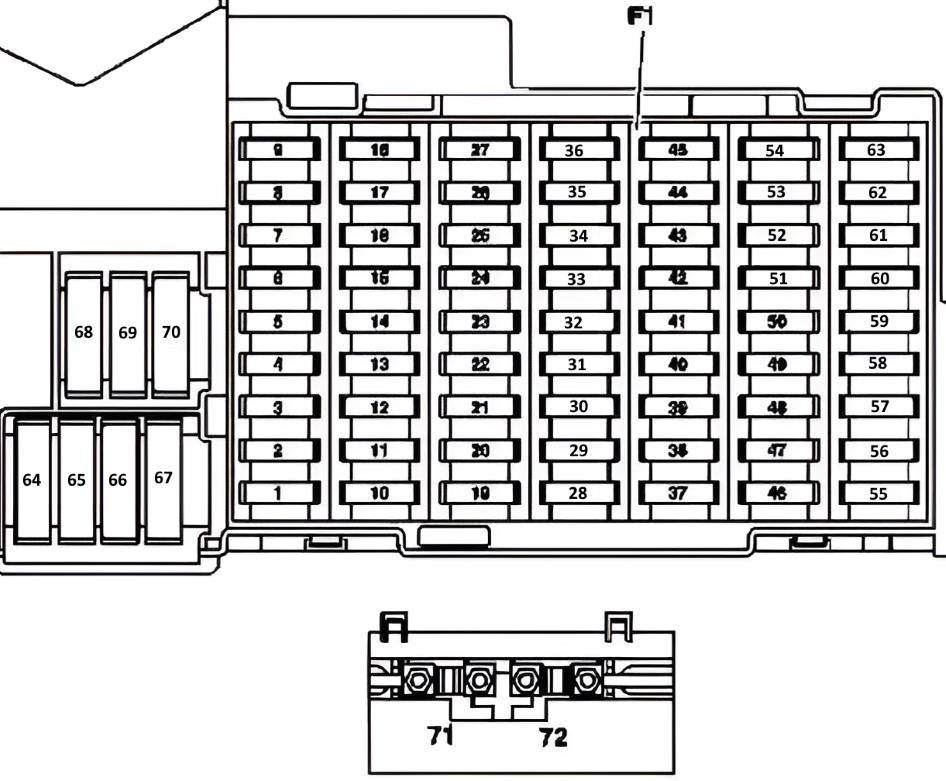

Schéma

No | Ampère | Affectation des fusibles
1. | 10A | 2005-2008 : interrupteur de signal de freinage ou 5A | 2008-2012 et 2005-2008 avec code U58 : interrupteur de signal de freinage
2. | 25A | Dégivrage de la lunette arrière
3. | 7.5A | Combiné d'instruments ; module EZS
4. | 15A | Module EZS ; module d'antivol de direction électrique
5. | 7,5A | Module HAU, module KLA (climatisation automatique)
6. | 15A | Avertisseur sonore
7. | 25A | Unité de carburant (sécurité de la pompe à essence) avec capteur de niveau de carburant
8. | 25A | Unité de commande sur le toit
9. | 40A | Module de commande ESP et BAS
10. | 40A | Moteur de ventilateur
11. | 30A | Moteur 266 : relais de circuit borne 87, moteur / 40A | Moteur 640 : relais de circuit borne 87, moteur
12. | 5A | Module électronique de colonne de direction / Volant multifonctions
13. | 25A | Module de commande de la porte avant gauche
14. | 25A | Module de commande de la porte avant droite
15. | 25A | Module de commande ESP et BAS
16. | 10A | Connecteur de diagnostic / module de commande PTS (Parktronic, 2005-2008)
17. | 5A | Commutateur rotatif pour l'éclairage extérieur
18. | 7.5A | Boîte de vitesses 711, 716 : interrupteur de signal de marche arrière
19. | 5A | Capteur micromécanique de vitesse angulaire AY
20. | 7.5A | Module de commande sécurité passive
21. | 30A | Démarreur
22. | 7,5A | Combiné d'instruments
23. | 20A | Moteur 640 (à partir du 1.9.08) : Capteur de condensat du filtre à carburant avec élément chauffant / 7,5A | 2005-2008 : Gicleurs de lave-glace chauffés
24. | 7.5A | Module de commande direction assistée électrique (ES)
25. | 7.5A | Commutateur de signal de freinage et module de commande ESP et BAS
26. | 7.5A | Boîte de vitesses 722 : module de commande du levier de sélection électronique
27. | 10A | Boîte de vitesses 722 : module de commande électrique CVT (transmission automatique à variation continue)
28. | 5A | Commutateur rotatif pour l'éclairage extérieur
29. | 30A | Module de commande SAM
30. | 25A | Relais pour circuit électrique borne 87F
31. | 5A | Commutateur rotatif pour éclairage extérieur et module d'interface central (véhicules jusqu'au 30.11.05)
32. | 7.5A | Moteur 266.920 : module ME
33. | 15A | Système audio, module audio et unité de navigation, unité de commande COMAND
34. | 25A | Module de porte arrière gauche
35. | 25A | Module de porte arrière droite
36. | 10A | 2008-2012 : module PTS (Parktronic) ou 7.5A | 2005-2008 : module remorque ou 7.5A | connecteur pour téléphone mobile
37. | 7.5A | Module de commande du système de sécurité passive, capteur de détection du siège passager/enfant sur le siège passager, détection d'occupation du siège passager sur le siège passager
38. | 25A | Mercedes W245 Fusible de l'allume-cigare avant
39. | 25A | Moteur d'essuie-glace
40. | 25A | Zone du toit : unité de commande du toit (moteur du toit coulissant) ou unité de commande du toit 7.5A
41. | 15A | Moteur électrique de l'essuie-glace du coffre à bagages
42. | 7.5A | Éclairage du coffre à bagages avec micro-commutateur, éclairage cosmétique des rétroviseurs gauche et droit, capteur de commande de pédale (pack auto-école), interrupteur d'éclairage de la zone des pieds (pack auto-école), fiche d'alimentation VICS+ETC (Japon), module du système d'appel d'urgence (États-Unis)
43. | 7.5A | Moteur 266 : cosse de circuit de la borne 87M1e ; ou 15A | Moteur 640 : cosse de circuit de la borne 87M1e, moteur à essence Dual-Fuel : cosse de circuit de la borne 87M1e
44. | 15A | Moteur 266 : cosse pour circuit électrique borne 87M2e ; ou 20A | Moteur 640 : patte du circuit électrique de la borne 87M2e
45. | 25A | Moteur 640 : module du système CDI
46. | 25A | Woofer (Japon, 2008-2012) ; ou 40A | Amplificateur de haut-parleur (2008-2012) ; ou 7,5A | Module UHI (Universal Mobile Phone Interface) (2005-2008) ; Compensateur de réseau GSM 1800 (2005-2008) ; Module de commande téléphonique (Japon, 2005-2008)
47. | 7.5A | Connecteur de circuit de téléphone mobile ; module de commande UHI (Universal Mobile Phone Interface) ; module de commande du système de commande vocale (2005-2008) ; module de commande du téléphone (Japon, 2005-2008)
48. | 7.5A | Module de commande EDW/anti-remorquage/protection de cabine, sirène d'alarme
49. | 25A | 2005-2008 : élément de chauffage pour le coussin du siège avant gauchem, élément de chauffage pour le dossier du siège avant gauche, chauffage du coussin du siège avant droit, élément de chauffage pour le dossier du siège avant droit
50. | 7.5A | Module de commande interface multimédia (2008-2012) et tuner TV numérique (2008-2012) Module système audio-radio numérique (2008-2012) et changeur de CD (2005-2008) et prise d'alimentation VICS+ETC (Japon, 2005-2008) ; ou 30A | Véhicules utilitaires : poutre de toit, cosse prise circuit électrique 30
51. | 10A | Module de commande pour le Passenger Weight Sensing System (WSS) (Canada) ou panneau de commande pour système de signalisation spécial (véhicules de service)
52. | 7.5A | Module de commande du système d'appel d'urgence (véhicules jusqu'au 31.5.06) ; ou 5A | Prise de courant VICS+ETC (Japon, véhicules jusqu'au 31.5.06)
53. | 30A | Prise intérieure, allume-cigare arrière, fusible c245
54. | 15A | Véhicules utilitaires : prise 12V à 2 pôles ; ou 25A | Amplificateur du système de haut-parleurs (2005-2008) et woofer (2005-2008)
55. | 10A | Unité de phare avant gauche
56. | 10A | Unité de phare avant droite
57. | 15A | fiche d'attelage AVS, 13 pôles (2008-2012) ; ou 20A | interface audio (Japon. 2005-2008) ; ou 7.5A | système d'appel d'urgence, SDAR
58. | 25A | Unité de contrôle de la remorque
59. | 20A | Fiche d'attelage AVS, fiche 13 pôles, appareil de commande de la remorque (véhicules jusqu'au 31.5.05)
60. | 20A | Barrette de contact siège conducteur
61. | 20A | Barrette de contact siège passager
62. | 40A | 2008-2012 : relais pour circuit électrique borne 15 (2) (équipement spécial : phares au xénon, téléphone portable) ; ou 25A | 2005-2008 : relais pour circuit électrique borne 15 (2) (équipement spécial : phares au xénon, téléphone portable)
63. | 7.5A | SDAR (Canada) ; ou 25A | Poutre de toit (véhicules utilitaires)
64. | 40A | Moteur 266 : relais de pompe à air ; ou 80A | Moteur 640 : extrémité de commande des bougies de préchauffage
65. | 80A | Unité de contrôle de la direction assistée électrique (ES)
66. | 60A | Unité de contrôle SAM
67. | 50A | Relais pour borne de circuit 15R (2) (équipement spécial)
68. | 50A | Équipement de série (2008-2012) : Aspirateur de moteur et de climatisation avec régulateur intégré (2005-2008 : (valable pour les moteurs 266.920 et 266.940 avec KP 722)) ou 60A | Equipement spécial (2008-2012) : 2005-2008 : (valable pour les moteurs 640.940, 640.941, 266.960, 266.980 et pour les moteurs 266.920, 266.940 avec code (550) : Attelage de remorque)))
69. | 50A | Circuits électriques de la borne 15R (1)
70. | 60A | Câblage de la borne 15 (1)
71. | 150A | Moteur 640 : chauffage d'appoint PTC
72. | 60A | 2005-2008 : raccordement du circuit électrique borne 30 ou véhicules de service : fusibles 7 (F7f7) et 10 (F7f10) ou taxi : unité multifonctionnelle (MSS)

Boîtier de relais

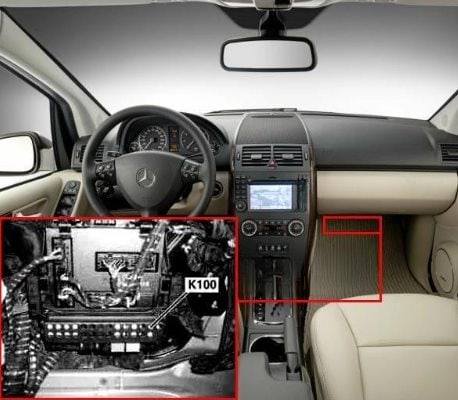

Le bloc de câbles K100 optionnel avec modules de relais se trouve sous le tableau de bord.

Accès :

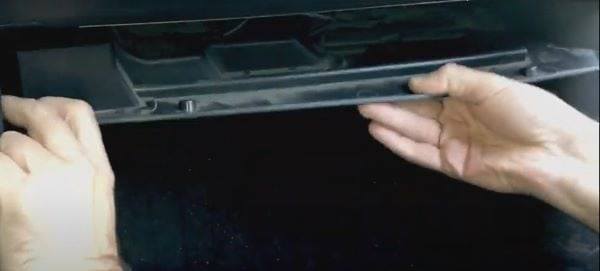

1. enlever le revêtement sous la boîte à gants.

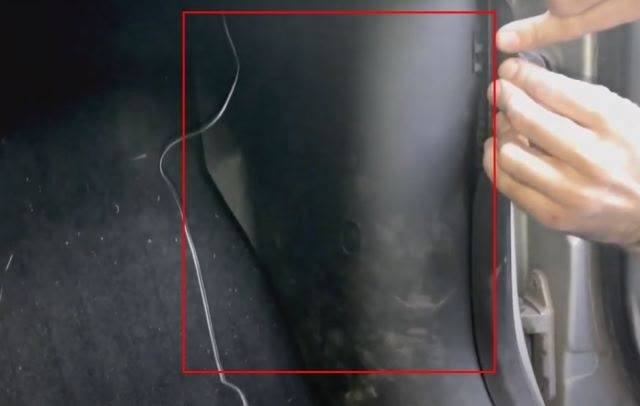

2. enlever le revêtement à côté de la porte.

3. Pousser le revêtement de sol sur le côté.

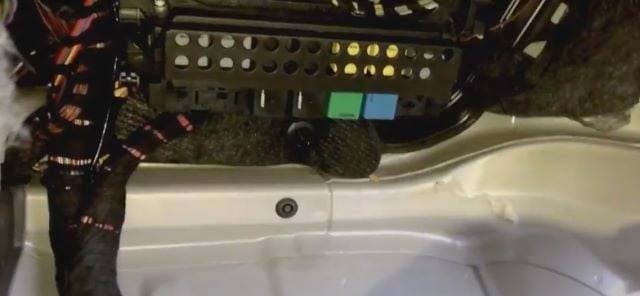

Plan

N° | Description
A. | Relais de boucle 15R (2) (SA)
B. | Relais de boucle 15R (1)
C. | Avertisseur sonore
D. | Chauffage de la lunette arrière
E. | Vitesse des essuie-glaces 1/2
F. | Activation/désactivation de l'essuie-glace
G. | Circuit 15 (1)
H. | Réserve
I. | Moteur 266 : pompe à air
K. | Relais pompe à essence
L. | Relais du circuit moteur 87
M. | Démarreur
N. | Relais de circuit 87F
O. | Relais de circuit 15 (2) (SA : xénon, téléphone mobile)
80-81. | équipement spécial  | 30A

Tous les équipements électriques

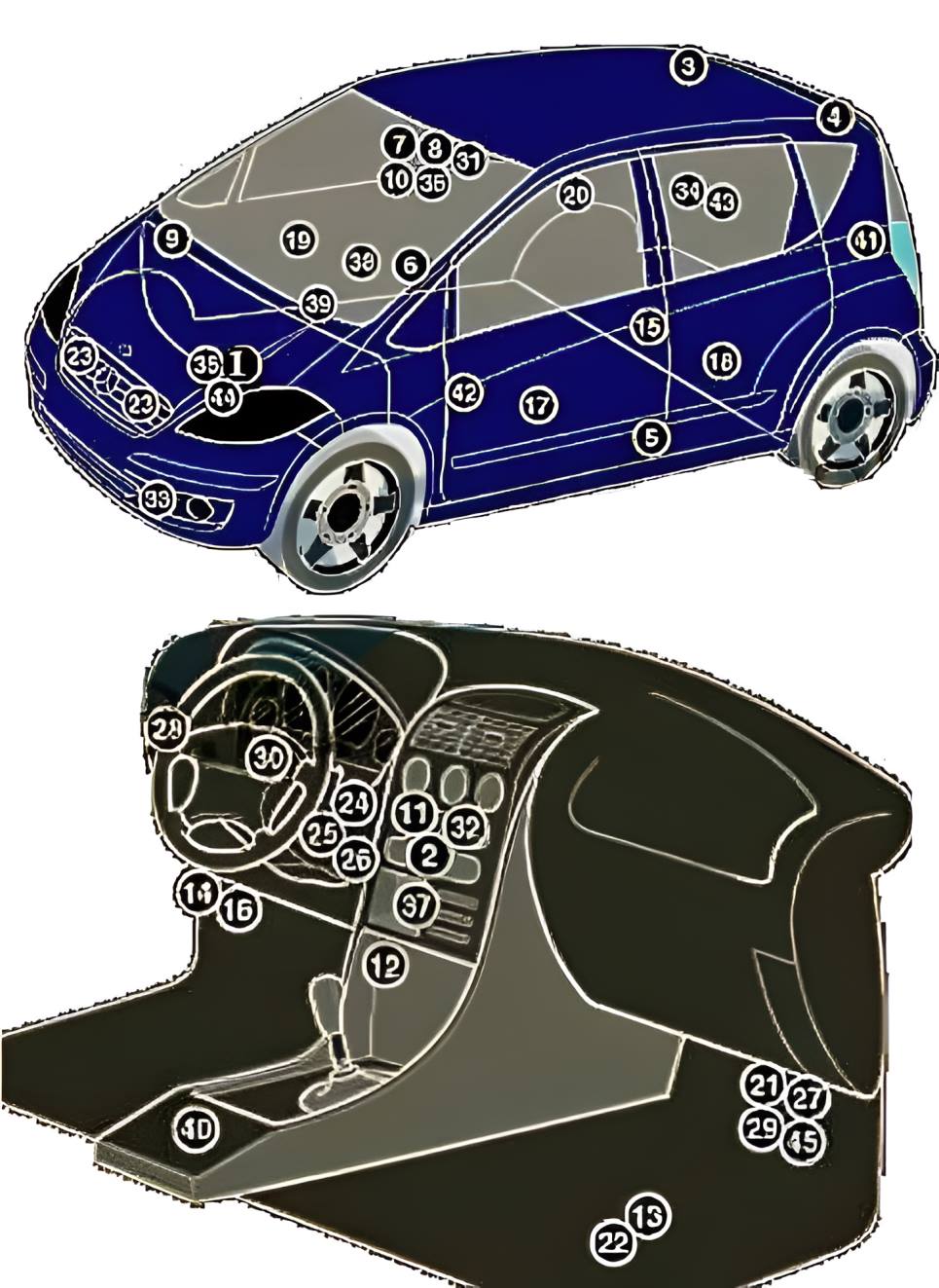

Schéma général du système électrique du véhicule.
1. | module ABS ;
2. | résistance du moteur du ventilateur du système de chauffage/climatisation ;
3. | module de commande de la climatisation/du chauffage - derrière le panneau de commande de la climatisation/du chauffage ;
4. | capteur d'humidité de la climatisation/du chauffage sur le résonateur du système d'admission ;
5, 6. | Antenne sur le panneau de toit ;
7. | capteur d'impact, côté conducteur ;
8. | capteur de choc, côté passager ;
9. | unité de commande du système antivol ;
10. | Sirène du système antivol sur le résonateur du système d'admission ;
11. | capteur solaire ;
12. | amplificateur audio - derrière le panneau latéral arrière droit ;
13. | module de commande du chauffage d'appoint - dans le panneau de commande de la climatisation ;
14. | batterie - au niveau des pieds ;
15. | bus de données CAN, module de commande de la passerelle, système audio - derrière le panneau latéral arrière droit ;
16. | bus de données CAN, unité de commande Gateway - derrière le tableau de bord ;
17. | Unité de commande du compas derrière le combiné d'instruments ;
18. | connecteur de diagnostic (DLC) ;
19. | unité de commande électrique de la porte conducteur - dans la porte ;
20. | unité de commande électrique de la porte arrière gauche - dans la porte ;
21. | commande électrique de la porte arrière droite - dans la porte ;
22. | commande électrique de la porte du passager - dans la porte ;
23. | ECU moteur - diesel ;
24. | ECU - essence ;
25. | boîte de relais, tableau de bord ;
26. | boîte à fusibles - plancher ;
27. | unité de commande des phares au xénon - à gauche. - sous le phare gauche ;
28. | boîtier de commande des phares au xénon, à droite. - sous le projecteur droit ;
29. | moteur de correction des phares, à gauche ;
30. | moteur de correction des phares, à droite ;
31. | klaxon (signal sonore) ;
32. | module de commande du commutateur d'allumage ;
33. | unité de commande électronique de l'antidémarrage - dans le module de commande du contacteur d'allumage ;
34. | antenne annulaire antidémarrage - dans le module de commande de la serrure de contact ;
35. | ECU pour le système de remplissage des gaz ;
36. | unité de commande multifonctionnelle - fonctions : Capteur de bas niveau de liquide de frein, verrouillage centralisé, capteur de niveau de liquide de refroidissement, feux extérieurs, feux intérieurs, feux de détresse, clignotants, dégivrage de la lunette arrière, klaxon, commutateur de feux de recul, servomoteur d'ouverture du hayon, essuie-glace/lave-glace, essuie-glace/lave-glace arrière ;
37. | unité de commande multimédia ;
38. | appareil de commande du commutateur multifonctionnel ;
39. | unité de commande du système de navigation - dans l'unité du système audio ;
40. | capteur de température extérieure - derrière le pare-chocs ;
41. | module de commande Parktronic - derrière la garniture latérale arrière droite ;
42. | module de commande de la direction assistée - sur la crémaillère de la direction ;
43. | capteur de pluie - en haut, au centre du pare-brise ;
44. | module de commande électrique de la colonne de direction - sous le volant ;
45. | unité de commande du verrouillage de la colonne de direction - sur la colonne de direction ;
46. | subwoofer - derrière le panneau latéral arrière gauche ;
47. | unité de commande SRS - sous la console centrale ;
48. | unité de commande d'interface téléphonique - sous le siège ;
49. | unité de commande du système électrique de la remorque - dans le panneau latéral arrière ;
50. | unité de contrôle électronique de la boîte de vitesses - dans la boîte de vitesses ;
51. | unité de commande de changement de vitesse - dans le levier de sélection.
