La nouvelle génération de la Ford Mondeo a été dévoilée en janvier 2012 lors du North American International Auto Show. Ce modèle partage de nombreuses caractéristiques avec le concept Evos, présenté un an plus tôt au salon de l'automobile de Francfort, et est commercialisé aux États-Unis depuis 2012 sous le nom de Fusion. Dans cet article, nous détaillerons l'affectation des fusibles et des relais de la Ford Mondeo de cinquième génération (code carrosserie CD391 ; plateforme CD4) pour les motorisations essence et diesel. Années de production : 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022.
Vous trouverez ci-dessous l'emplacement, la description et les photos des boîtiers à fusibles. Les mentions « Allume-cigare » et « Démarreur » sont indiquées en gras.
Dans le compartiment moteur
Le boîtier à fusibles est situé du côté gauche. Il se compose de deux parties.
Partie supérieure

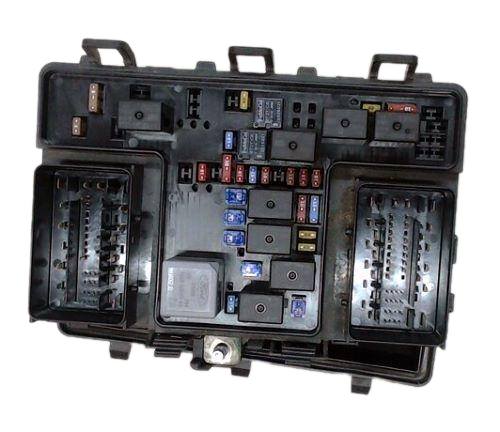

Photo d'illustration.
Schéma
N° | Affectation | Calibre (A)
1. | Essuie-glaces avant | 25*
2. | Relais de démarreur
3. | Balayage automatique des essuie-glaces avant. Essuie-glace arrière | 15*
4. | Relais du motoventilateur de refroidissement
5. | Prise d'alimentation auxiliaire à l'arrière de la console centrale | 20**
6. | Relais de chauffage auxiliaire
7. | Module de commande du groupe motopropulseur (PCM) | 20**
8. | Module de commande du groupe motopropulseur (PCM) | 20**
9. | Relais du module de commande du groupe motopropulseur | -
10. | Prise d'alimentation auxiliaire avant (côté conducteur) | 20**
11. | Module de gestion moteur | 15*
12. | Module de gestion moteur | 15*
13. | Module de gestion moteur | 10*
14. | Module de gestion moteur | 10*
15. | Relais d'alimentation (+ après contact/démarrage)
16. | Prise d'alimentation auxiliaire de la console centrale, fusible d'allume-cigare | 20**
17. | Prise d'alimentation auxiliaire | 20**
18. | Module de commande du groupe motopropulseur | 10*
19. | Direction assistée électrique | 10*
20. | Alimentation de la gestion moteur (contact/démarrage) | 10*
21. | Module de commande de transmission. Pompe à huile de boîte de vitesses | 15*
22. | Système de climatisation | 10*
23. | Système de surveillance des angles morts (BLIS). Caméra de recul. Régulateur de vitesse adaptatif. Radar de recul. Convertisseur de tension. Capteur de qualité d'air | 15*
24. | Réserve | 10*
25. | Système de freinage antiblocage (ABS) | 10*
26. | Module de commande du groupe motopropulseur | 10*
27. | Réserve | 10*
28. | Pompe de lave-glace arrière | 10*
29. | Emplacement vide
30. | Emplacement vide
31. | Emplacement vide
32. | Relais de motoventilateur de refroidissement
33. | Relais d'embrayage du compresseur de climatisation
34. | Verrouillage électrique de la colonne de direction | 15*
35. | Emplacement vide
36. | Emplacement vide
37. | Emplacement vide
38. | Relais de motoventilateur de refroidissement
39. | Relais de motoventilateur de refroidissement
40. | Emplacement vide
41. | Relais d'avertisseur sonore (klaxon)
42. | Relais de pompe à carburant
43. | Emplacement vide
44. | Gicleurs de lave-glace chauffants | 5*
45. | Emplacement vide
46. | Alternateur | 10*
47. | Contacteur de pédale de frein | 10*
48. | Avertisseur sonore (klaxon) | 20**
49. | Débitmètre d'air massique 5A* / Réchauffeur de carburant (diesel) 20A** | 5* / 20**
50. | Module de refroidissement de la boîte de transfert | 10*
51. | Emplacement vide
52. | Emplacement vide
53. | Sièges à réglage électrique | 10*
54. | Récepteur de la télécommande de chauffage autonome | 5*
55. | Réserve | 5*
* Fusible de type Mini ; ** Fusible de type Mini double.
Section inférieure

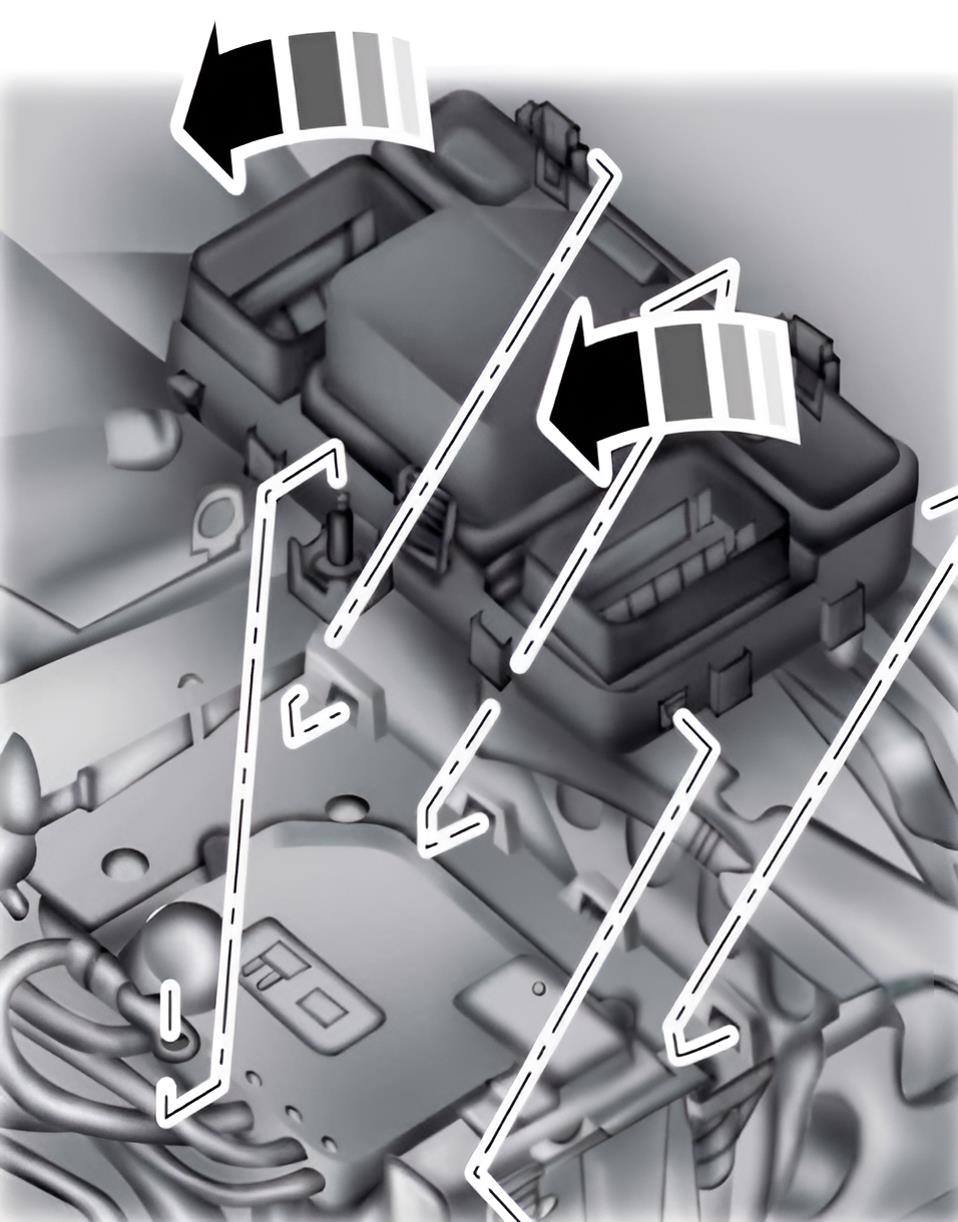

Déverrouillez les deux attaches situées de chaque côté du boîtier à fusibles. Retirez la partie interne du boîtier de son support. Inclinez le boîtier vers le centre du compartiment moteur et soulevez sa partie extérieure pour accéder à la section inférieure.

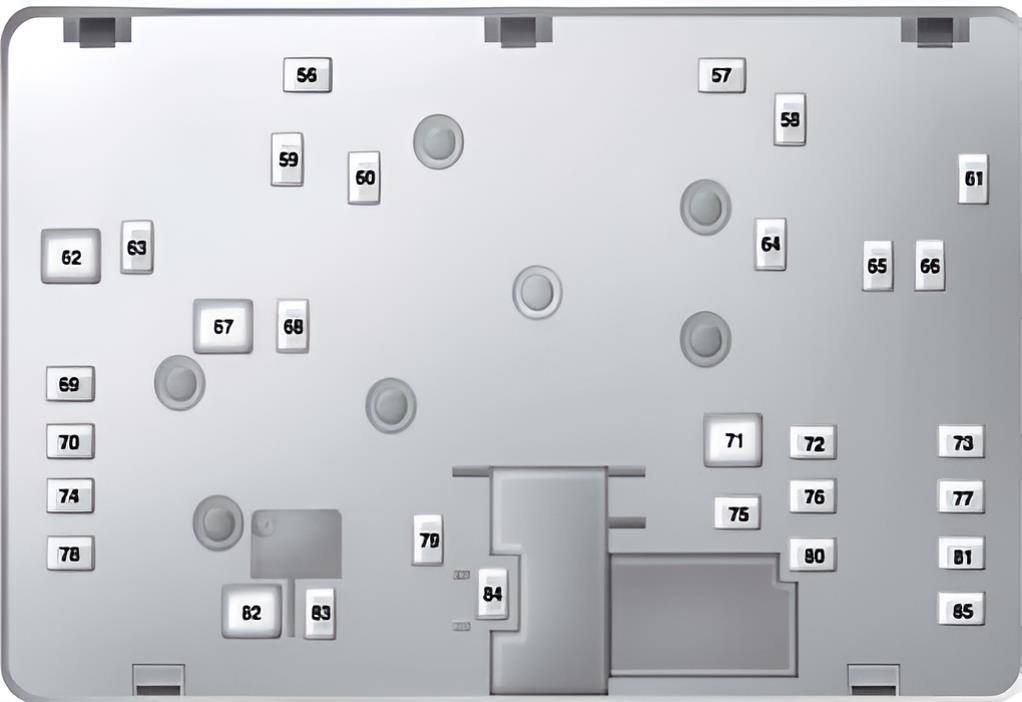

Schéma
N° | Affectation | Calibre (A)
56. | Fusible de pompe à carburant (module d'alimentation) | 30
57. | Vaporisateur de carburant (diesel) | 20
58. | Emplacement vide
59. | Motoventilateur de refroidissement (30) / Motoventilateur de refroidissement (moteurs DW10F et 2.0L GTDI AU) (40) | 30 / 40
60. | Motoventilateur de refroidissement (30) / Motoventilateur de refroidissement (moteurs DW10F et 2.0L GTDI AU) (40) | 30 / 40
61. | Pare-brise chauffant (côté gauche) | 40
62. | Module de commande de carrosserie (BCM) | 50
63. | Motoventilateur de refroidissement (20) / Motoventilateur de refroidissement (moteurs DW10F et 2.0L GTDI AU) (30) | 20 / 30
64. | Chauffage d'appoint électrique (PTC) | 30
65. | Sièges avant chauffants | 20
66. | Pare-brise chauffant (côté droit) | 40
67. | Module de commande de carrosserie (BCM) | 50
68. | Lunette arrière chauffante (dégivrage) | 40
69. | Module du système de freinage antiblocage (ABS) | 30
70. | Siège passager à réglage électrique | 30
71. | Chauffage d'appoint électrique (PTC) | 60
72. | Toit ouvrant panoramique | 30
73. | Sièges arrière chauffants | 20
74. | Module de siège conducteur | 30
75. | Chauffage d'appoint électrique (PTC) | 30
76. | Pompe à huile de boîte de vitesses | 20
77. | Module de sièges climatisés | 30
78. | Module de commande de remorquage | 40
79. | Soufflante de climatisation (pulseur d'air) | 40
80. | Module de gestion d'énergie du coffre | 30
81. | Convertisseur de tension 230 V (prise domestique) | 40
82. | Pompe du système de freinage antiblocage (ABS) | 60
83. | Moteur d'essuie-glaces avant | 25
84. | Solénoïde de démarreur | 30
85. | Chauffage autonome à carburant (20) / Pompe ABS (60) | 20 / 60
Dans l'habitacle

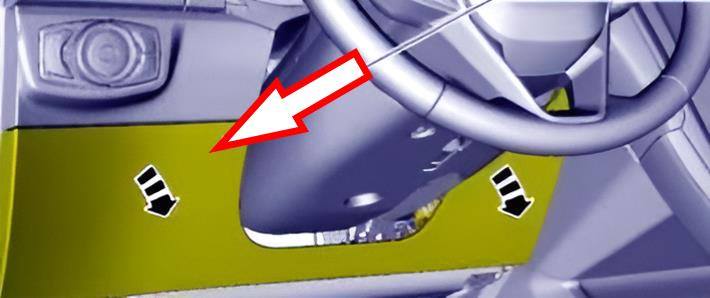

Le boîtier à fusibles d'habitacle est situé du côté conducteur, sous la planche de bord. Pour y accéder, il est nécessaire de déposer le panneau d'habillage inférieur.

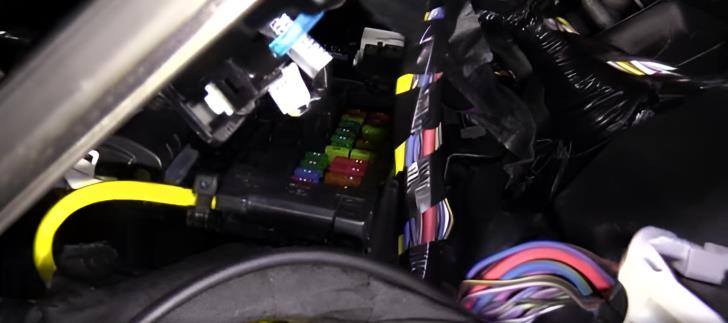

Exemple d'accès sans dépose du panneau d'habillage (vue de dessous).

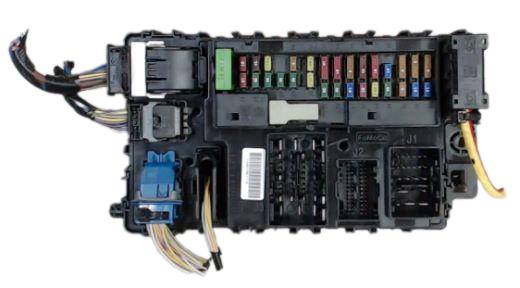

Vue d'ensemble.
Schéma
N° | Affectation | Calibre (A)
1. | Éclairage d'ambiance. Éclairage de la boîte à gants. Éclairage des miroirs de courtoisie. Plafonniers. Éclairage du coffre | 10*
2. | Siège conducteur à mémoire de position. Réglage lombaire du siège conducteur. Rétroviseurs extérieurs à réglage électrique | 7,5*
3. | Déverrouillage de la porte conducteur | 20**
4. | Réserve | 5*
5. | Réserve | 20**
6. | Réserve | 10*
7. | Réserve | 10*
8. | Sirène d'alarme antivol | 10*
9. | Réserve | 10*
10. | Module de hayon électrique | 5*
11. | Module de sécurité intégré (Alarme) | 5*
12. | Système de climatisation | 7,5*
13. | Module de colonne de direction. Combiné d'instruments. Prise de diagnostic (OBD) | 7,5*
14. | Réserve | 10*
15. | Passerelle de réseau de données (Gateway) | 10*
16. | Sécurité enfant électrique. Déverrouillage du hayon | 15*
17. | Sirène d'alarme auto-alimentée | 5*
18. | Contacteur d'allumage. Bouton de démarrage (Keyless) | 5*
19. | Témoin de désactivation de l'airbag passager. Module de commande de boîte de vitesses | 7,5*
20. | Commutateur d'éclairage | 7,5*
21. | Sonde de température d'habitacle | 5*
22. | Réserve | 5*
23. | Relais d'alimentation différée des accessoires | 10*
24. | Verrouillage/déverrouillage centralisé | 20**
25. | Lève-vitre de la porte conducteur. Rétroviseur de la porte conducteur | 30**
26. | Lève-vitre de la porte passager avant. Rétroviseur de la porte passager avant | 30**
27. | Toit ouvrant panoramique | 30**
28. | Amplificateur audio | 20**
29. | Lève-vitre de la porte arrière gauche | 30**
30. | Lève-vitre de la porte arrière droite | 30**
31. | Réserve | 15*
32. | Module GPS. Système de commande vocale. Écran du système d'infodivertissement. Récepteur radiofréquence | 10*
33. | Autoradio (Unité principale) | 20*
34. | Alimentation des fusibles de signal de contact/démarrage (fusibles 19, 20, 21, 22, 35, 36, 37) | 30**
35. | Module de commande des airbags et des ceintures de sécurité (RCM) | 5*
36. | Rétroviseur intérieur électrochrome. Module de sièges avant et arrière chauffants. Module de suspension adaptative (CCD). Caméra d'assistance au maintien de voie. Feux de route automatiques. Sièges climatisés | 15*
37. | Module de transmission intégrale (AWD). Volant chauffant | 15*
38. | Réserve | 30
* Fusible de type Mini ; ** Fusible de type Mini double.
