Fusibles et relais Ford Mondeo (Mk4), 2007 - 2015

La quatrième génération de la Ford Mondeo a été lancée en 2007 et produite jusqu'en 2015. La berline de classe moyenne partage sa plate-forme avec le monospace S-Max, qui a fait ses débuts la même année au Salon de l'automobile de Genève. Le monospace pleine grandeur Galaxy utilise également cette plateforme. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Ford Mondeo 4 (quatrième génération ; code de carrosserie BD, BE, BG ; plate-forme EUCD) 2007, 2008, 2009, 2010, 2011, 2012 et 2013, 2014, 2015 année de construction avec des moteurs à essence et diesel traitent.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.

Dans le coffre à bagages

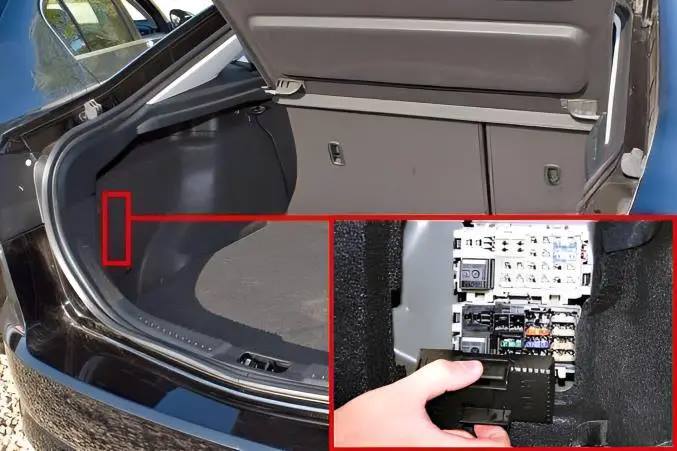

Derrière le revêtement latéral sur le côté gauche. Les variantes dépendent de la carrosserie du véhicule. Pour y accéder, il faut retirer le revêtement latéral.

Photo - exemple de version (break et liftback).

Schémas

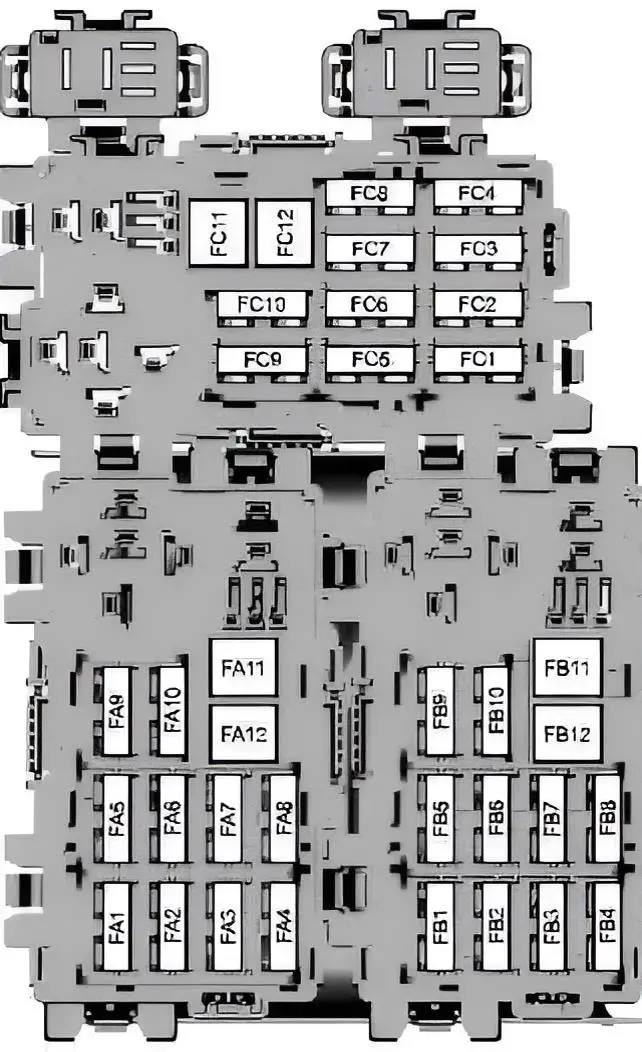

Berline

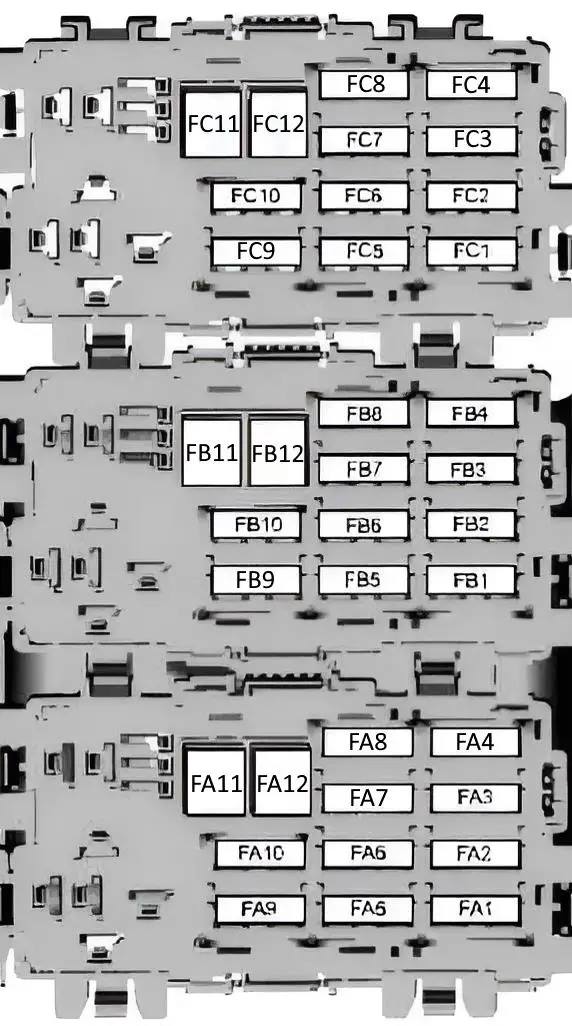

Combi et liftback

N° | Affectation des fusibles | Ampères
FB1. | Module d'aide au stationnement | 5A
FB2. | Module de commande de la suspension | 15A
FB3. | Chauffage du siège conducteur | 15A
FB4. | chauffage du siège passager | 15A
FB5. | Siège arrière gauche chauffé | 15A
FB6. | Réserve
FB7. | Siège arrière droit chauffé | 15A
FB8. | Réserve
FB9. | Réglage électrique du siège passager | 30A
FB10. | Système d'alarme antivol | 10A
FB11. | Réserve
FB12. | Réserve
FC1. | Réserve
FC2. | Réserve
FC3. | Réserve
FC4. | Réserve
FC5. | changeur de CD, système de divertissement arrière | 7,5A
FC6. | Réserve | 5A
FC7. | Fonction de mémorisation des positions des sièges avant | 5A
FC8. | Système d'accès sans clé | 20A
FC9. | Réserve | 5A
FC10. | Réserve | 5A
FC11. | Réserve | 5A
FC12. | Réserve | 5A
FA1. | Commande de la porte avant gauche (vitres électriques, verrouillage centralisé, rabattement des rétroviseurs, rétroviseurs chauffants) | 25A
FA2. | Unité de commande de la porte avant droite (vitres électriques, verrouillage central, rabattement des rétroviseurs, rétroviseurs chauffants) | 25A
FA3. | Commande de la porte arrière gauche (lève-vitres électriques) | 25A
FA4. | Commande de la porte arrière droite (lève-vitres électriques) | 25A
FA5. | Verrouillage de porte arrière sans commande de porte | 10A
FA6. | Prises pour le raccordement de consommateurs de courant auxiliaires | 15A
FA7. | aimants de relais | 5A
FA8. | Verrouillage de la colonne de direction | 20A
FA9. | Réserve
FA10. | réglage électrique du siège du conducteur | 30A
FA11. | Accessoires, module de remorque | 20A
FA12. | Réserve

À l'intérieur du véhicule

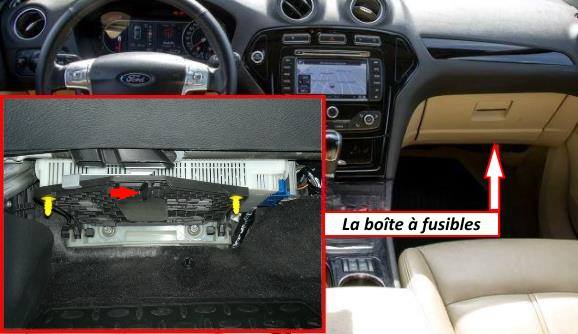

L'unité de montage se trouve sous le vide-poches du passager. Pour y accéder, il suffit de tourner la vis de fixation et d'abaisser l'unité vers le bas.

Type 1

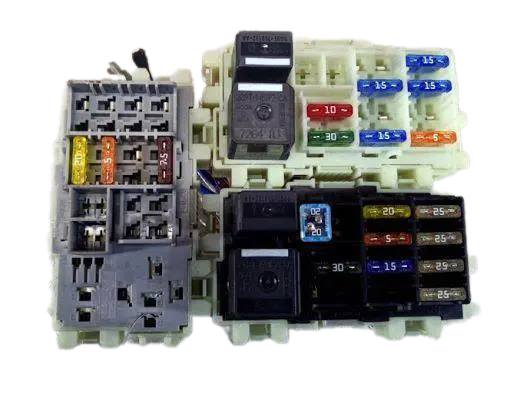

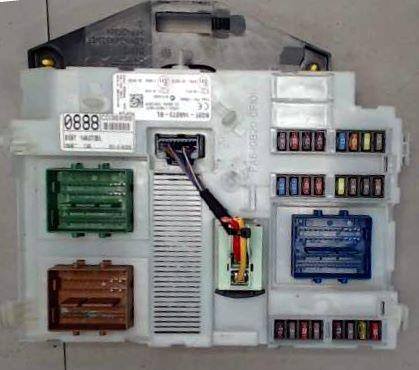

Vue générale.

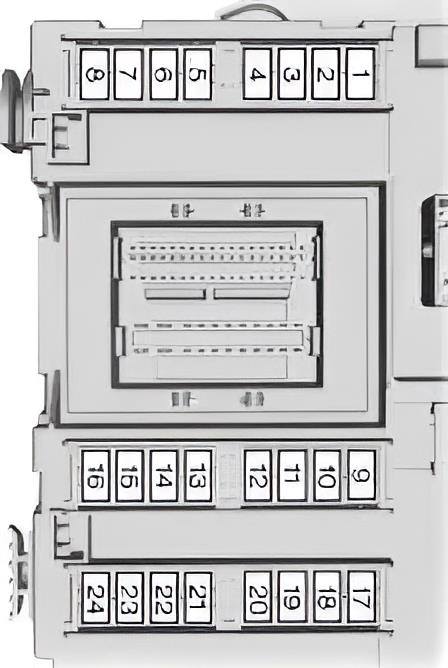

Plan

No | Affectation des fusibles | Ampères
1. | module de volant | 7,5A
2. | Tableau de bord | 5A
3. | Plafonds de l'éclairage intérieur | 10A
4. | Antidémarrage du moteur | 5A
5. | Régulateur de vitesse adaptatif (ACC) | 7,5A
6. | Détecteur de pluie | 5A
7. | Fusible de l'allume-cigare | 20A
8. | Circuit électrique du déverrouillage de la trappe à carburant | 10A
9. | Circuit de lave-glace - arrière | 15A
10. | Circuit de lave-glace - avant | 15A
11. | Alimentation électrique pour le déverrouillage du hayon du coffre à bagages | 10A
12. | Alimentation électrique pour le verrouillage de la trappe du réservoir de carburant | 10A
13. | Module de carburant (fusible de la pompe à essence de la Ford Mondeo 4) | 7,5A/20A
14. | Récepteur de fréquence à distance, capteur de mouvement dans l'habitacle | 5A
15. | Interrupteur d'allumage (démarreur et instrumentation) | 5A
16. | Système sonore autonome (alarme), OBDII (diagnostic par ordinateur embarqué) | 5A
17. | Capteur de vibrations du volant | 5A
18. | SRS (airbag) alimentation | 10A
19. | ABS, capteur de lacet (ESP), frein de stationnement électrique (EPB), alimentation de l'accélérateur | 7,5A
20. | Alimentation électronique, fusible électronique, rétroviseur anti-éblouissement automatique, assistant de maintien de voie | 7,5A
21. | Alimentation pour récepteur radio | 15A
22. | Interrupteur de feu stop | 5A
23. | Toit ouvrant | 20A
24. | Alimentation pour module de commande de climatisation et module de commande de colonne de direction | 5A

Type 2

La deuxième version de la boîte à fusibles de l'habitacle.

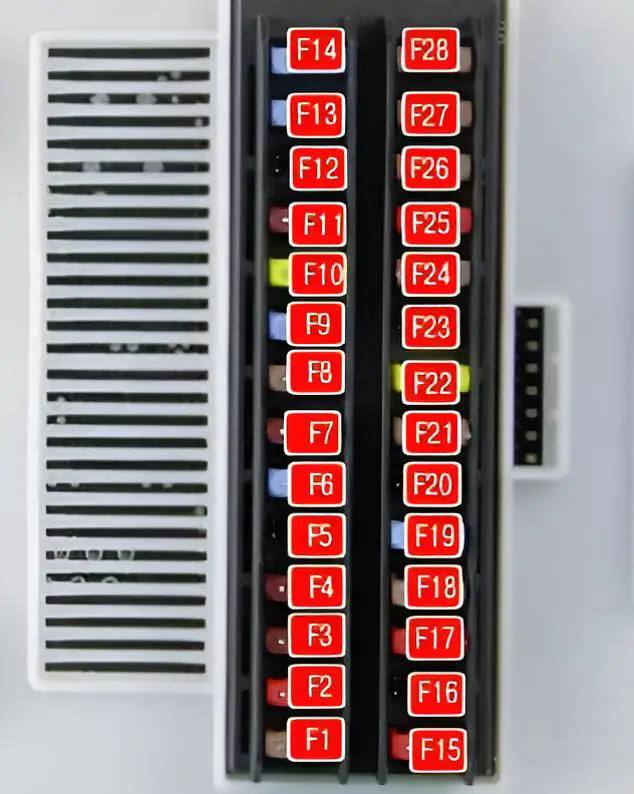

Schéma

N° | Description | Ampères
F1. | Capteur de pluie | 5A
F2. | Alimentation SRS (airbag) | 10A
F3. | Alimentation, ESP, frein de stationnement électrique | 5A
F4. | Alimentation, pédale d'accélérateur, fusible électronique | 7,5A
F5. | Essuie-glace arrière | 15A
F6. | Système audio (y compris commande vocale) | 15A
F7. | Module de volant | 7,5A
F8. | Tableau de bord | 5A
F9. | Phare pour feux de route | 15A
F10. | Ventilation électrique du toit ouvrant | 20A
F11. | Feux de recul | 7,5A
F12. | Réserve
F13. | Feux antibrouillard | 15A
F14. | lave-glace de pare-brise | 15A
F15. | Régulateur de vitesse adaptatif (ACC) | 10A
F16. | Réserve
F17. | Éclairage intérieur | 10A
F18. | antidémarrage | 5A
F19. | Ford Mondeo allume-cigare | 15A
F20. | Réserve
F21. | Récepteur radio, capteur de pluie | 5A
F22. | pompe à essence | 20A
F23. | Réserve
F24. | Interrupteur d'allumage (démarreur et instruments) | 5A
F25. | Trappe à carburant | 10A
F26. | Système sonore autonome (alarme de sécurité), OBD II (diagnostic de l'ordinateur de bord) | 5A
F27. | Unité de colonne de direction, unité de commande de climatisation | 5A
F28. | Commutateur de feux stop | 5A

Dans le compartiment moteur

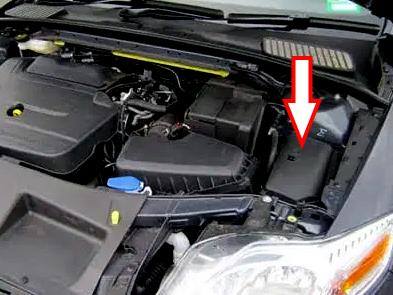

Situé sur le côté gauche, près des phares, sous le couvercle en plastique.

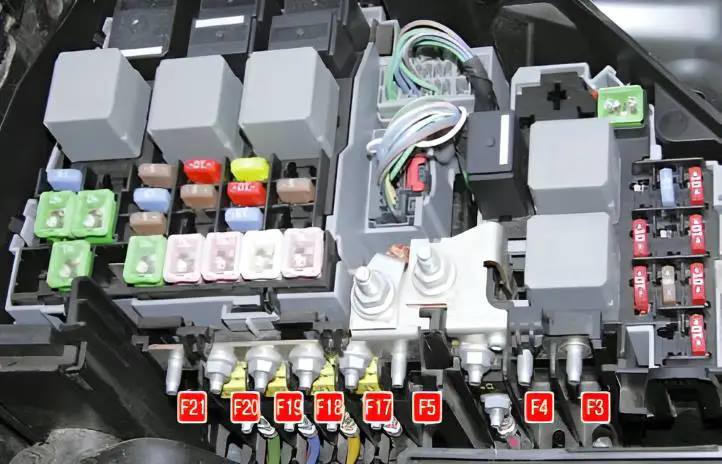

Vue générale de la boîte à fusibles du moteur.

Schéma

N° | Description | Ampères
F1. | module de commande de la boîte de vitesses | 10A
F2. | Commande des bougies de préchauffage (pour les véhicules à moteur diesel) | 5A
F3. | Ventilateur de refroidissement du moteur (pour les véhicules avec moteur Duratec-FIE 2,3 litres) | 80A
F3. | Direction assistée électrohydraulique (pour les véhicules équipés du moteur Duratorg TDCi 2,0 litres) | 80A
F4. | Bougies de préchauffage (pour véhicules avec moteur diesel) | 60A
F5. | Ventilateur de refroidissement du moteur | 60A
F6. | Capteurs du système de gestion du moteur FIEGO, commande variable des soupapes | 10A
F7. | Bobines magnétiques de relais | 5A
F8. | Unité de commande électronique du moteur | 10A
F9. | Réserve
F10. | Unité de contrôle électronique du moteur | 10A
F11. | Commande du débitmètre d'air massique | 10A
F12. | Capteur carburant-eau, bobines magnétiques, débitmètre d'air massique (pour les véhicules à moteur diesel) | 10A
F13. | Relais de climatisation | 15A
F14. | Chauffage du filtre à carburant (pour les véhicules à moteur diesel) | 15A
F15. | Relais de démarreur | 40A
F16. | Chauffage d'appoint (pour les véhicules à moteur diesel) | 80A
F17. | Alimentation électrique A de la boîte à fusibles du compartiment passagers | 60A
F18. | Alimentation B de la boîte à fusibles de l'habitacle | 60A
F19. | Alimentation C de la boîte à fusibles de l'habitacle | 60A
F20. | Alimentation D de la boîte à fusibles de l'habitacle | 60A
F21. | Réserve
F22. | Module d'essuie-glace de pare-brise | 30A
F23. | Chauffage de la lunette arrière | 25A
F23. | Dégivrage de la lunette arrière (selon l'équipement) | 30A
F24. | Lave-phares | 30A
F25. | Vannes ABS | 30A
F26. | Pompe ABS | 40A
F27. | Chauffage d'appoint au carburant | 30A
F28. | Ventilateur de chauffage | 40A
F29. | Réserve
F30. | Réserve
F31. | Avertisseur sonore | 15A
F32. | Réserve
F33. | Commande d'éclairage, boîte à fusibles sous le capot, aimants | 5A
F34. | Chauffage du pare-brise, gauche | 40A
F35. | Chauffage du pare-brise, côté droit | 40A
F36. | Témoin de dysfonctionnement ABS | 5A
F37. | Gicleurs de lave-glace chauffés | 10A
F38. | Régulateur de vitesse (ACC) | 5A
F39. | Système d'éclairage adaptatif (AFS) | 15A
F40. | Réserve
F41. | Tableau de bord | 20A
F42. | Gestion électronique du moteur, module de commande de la boîte de vitesses, direction assistée électrohydraulique (pour les véhicules avec moteur Duratorg TDCi 2,0 litres) | 10A
F43. | Servomoteurs de réglage des phares pour le système de phares adaptatifs (AFS) | 5A
F44. | Pompe à vide (pour les véhicules équipés du moteur Duratec-HE 2,5 litres) | 20A
F45. | Essuie-glace de lunette arrière | 15A
R1. | relais de démarreur
R3. | relais de climatisation
R9. | Relais de klaxon
R10. | Relais pour lave-phares et essuie-glaces
