Fusibles et relais Ford Mondeo (Mk3), 2000 - 2007

En 2000, Ford a présenté la nouvelle génération de Mondeo au Salon de l'automobile de Paris. Elle était basée sur la plate-forme CDW27, qui avait été développée pour le modèle de 1993. Cependant, cette voiture a été le premier modèle de l'entreprise dans la création duquel la modélisation informatique a été utilisée. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le Ford Mondeo (troisième génération ; corps marques B5Y, BWY, B4Y) 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 années modèles avec des moteurs à essence et diesel.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.

Tous les équipements électriques

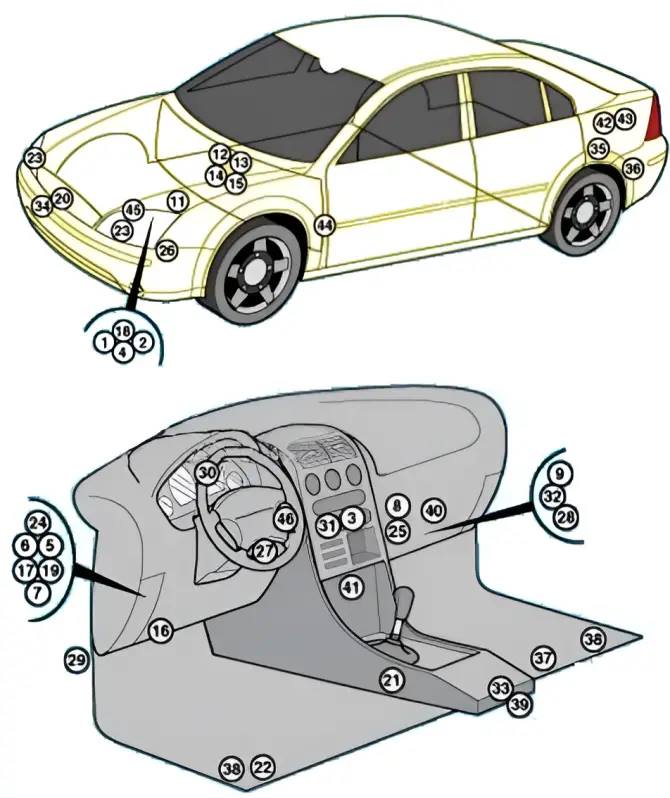

Structure générale de l'équipement électrique du véhicule.

No | Composant
1. | Diode de couplage magnétique pour le compresseur de climatisation - Boîte à fusibles et à relais dans le compartiment moteur
2. | Relais de la position entièrement ouverte du papillon des gaz (compresseur de climatisation) - Boîte à fusibles et à relais dans le compartiment moteur
3. | Unité de commande électronique de la climatisation
4. | Fusible de la climatisation - dans le compartiment moteur (F31)
5. | Fusible de la climatisation - sous le tableau de bord, F65
6. | Sécurité de la climatisation - sous le tableau de bord, F76
7. | Fusible de la climatisation - sous le tableau de bord, F82
8. | Centrale de commande du moteur du ventilateur de la climatisation/du chauffage (avec régulation automatique de la température)
9. | Centrale de commande du système antivol dans le calculateur multifonctions
10. | Capteur de pluie/capteur de luminosité solaire - dans le rétroviseur
11. | Batterie
12. | Relais 1 de chauffage du liquide de refroidissement
13. | Relais de chauffage du liquide de refroidissement 2
14. | Centrale électronique du régulateur de vitesse (Tempomat) - essence
15. | Moteur électrique / Entraînement du système de maintien de la vitesse (Tempomat)
16. | Connecteur de diagnostic (DLC)
17. | Relais du système d'éclairage diurne - près de la boîte à fusibles / relais sous le tableau de bord
18. | Boîte à fusibles et à relais, sous le capot du moteur
19. | Boîte à fusibles et à relais dans l'habitacle
20. | Capteur(s) SRS avant - compartiment moteur
21. | Fusible supplémentaire 1 (commande multimédia 7,5A ) - sous la console centrale
22. | Fusible supplémentaire 2 (changeur de CD 3A ) - sur le siège avant dans le champ
23. | Coffret de commande des phares au xénon - dans les phares
24. | Relais de la pompe de lave-phares - sous la boîte à fusibles/relais sous le tableau de bord
25. | Résistance du moteur du ventilateur de chauffage (régulation manuelle de la température)
26. | Avertisseur sonore - compartiment moteur
27. | Boîtier de commande de l'antidémarrage
28. | Relais de clignotants - dans le calculateur multifonctions
29. | Interrupteur à inertie de coupure de carburant derrière la plaque de protection latérale gauche
30. | Unité de commande du combiné d'instruments
31. | Unité de commande du système de navigation - dans le tableau de bord
32. | Appareil de commande multifonctions - fonctions : Essuie-glace et lave-glace, Essuie-glace et lave-glace arrière, Chauffage du pare-brise, Chauffage de la lunette arrière, Verrouillage central, Verrouillage central avec télécommande, Antivol, Indicateur de direction, Avertisseur d'éclairage, Avertisseur de portes ouvertes ou desserrées, Témoin de charge, Avertisseur de ceinture de sécurité, Témoin de bougies de préchauffage
33. | Unité de commande multimédia
34. | Capteur de température extérieure - derrière le pare-chocs avant
35. | Unité de commande du système de stationnement
36. | Relais pour phares antibrouillard - connecteur de remorque - côté gauche du coffre à bagages
37. | Unité de commande du système d'alarme de ceinture de sécurité (09/02) - sous le siège du passager avant.
38. | Capteurs latéraux SRS - sur les bas de caisse gauche et droit.
39. | Unité de commande SRS - sous la console centrale, au centre.
40. | Unité télématique
41. | Unité de commande du téléphone
42. | Unité de commande du système électrique de la remorque 1 - côté gauche du compartiment à bagages
43. | Unité de commande du système électrique de la remorque 2 - côté gauche du compartiment à bagages
44. | Unité de commande de la boîte de vitesses électronique (boîte de vitesses à 5 rapports) - montant avant gauche
45. | Capteur de vitesse du véhicule - boîte de vitesses
46. | Commande d'essuie-glace/de phares - derrière le tableau de bord

Dans le compartiment moteur

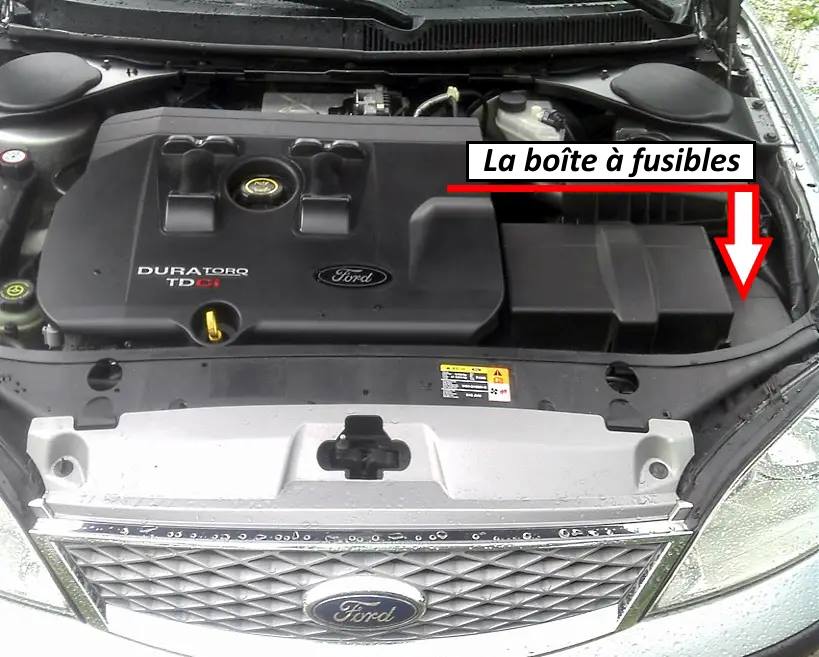

La boîte à fusibles se trouve sur le côté gauche du capot, à côté des phares et de la batterie. Elle est recouverte d'un couvercle en plastique.

Exemple d'accès.

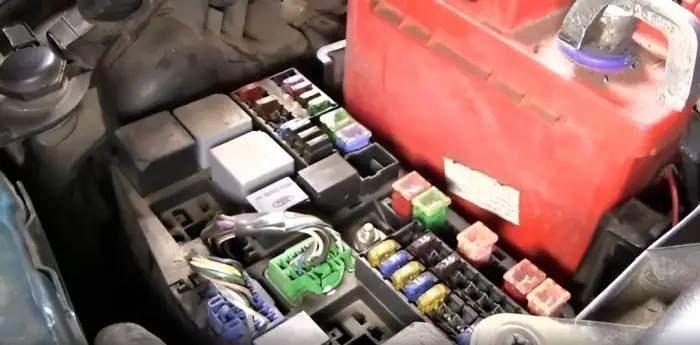

Vue générale.

Schéma

No | Affectation des fusibles | Ampères
1. | ABS | 30A
2. | Relais d'allumage | 50A
3. | Moteurs diesel : chauffage du moteur | 60A
4. | Chauffage de la lunette arrière | 30A
5. | Modèles Facelift : chauffage de siège | 20A
6. | Ventilateur de chauffage | 40A
7. | Alimentation électrique principale | 50A
8. | Ventilateur de refroidissement, relais de préchauffage | 60A
9. | Relais de l'unité de contrôle électronique | 20A
10. | Ventilateur de refroidissement | 40A
11. | Chauffage du pare-brise | 30A
12. | Remplacement
13. | Chauffage du pare-brise | 30A
14. | Remplacement
15. | Chauffage de vitre avant | 30A
16. | Phares conventionnels : feu de croisement gauche 7,5A / Phares au xénon : feu de croisement gauche 20A | 7,5A / 20A
17. | Transmission automatique
18. | Phares conventionnels : feu de croisement droit 7,5A / Phares au xénon : feu de croisement droit 20A | 7,5A / 20A
19. | Roue de secours
20. | Système ABS | 20A
21. | Commutateur d'éclairage | 15A
22. | Relais de lave-phares | 20A
23. | Équipement ST220 : batterie de klaxon de rechange 7,5A / Moteurs diesel : chauffage d'appoint 20A | 7,5A / 20A
24. | Verrouillage central | 20A
25. | Avertisseur d'urgence et indicateur de direction | 15A
26. | Relais d'avertisseur sonore | 20A
27. | Ford Mondeo 3 Fusible de relais de pompe à essence (module de carburant), chauffage du pare-brise | 15A
28. | Interrupteur d'allumage | 20A
29. | Relais de démarreur | 30A
30. | Alternateur | 7,5A
31. | Climatiseur | 7,5A
32. | Unité de commande du moteur, transmission automatique | 30A
33. | Relais du module de commande électronique | 7,5A
34. | Diode du module électronique (EEC)
35. | Diode de l'embrayage du compresseur de climatisation
36. | Diode du ventilateur de refroidissement du moteur
37. | Capteur d'oxygène | 15A
38. | Non utilisé
39. | Non utilisé
40. | Capteur de vitesse, soupapes de commande du moteur | 7,5A
41. | Non utilisé
42. | Moteurs à essence : appareil de commande du moteur 10A / Moteurs diesel : appareil de commande du moteur 15A | 10A / 15A

No. | Affectation des relais
R1. | Relais de croisement
R2. | Relais de chauffage du pare-brise
R3. | Relais de l'avertisseur sonore
R4. | Relais de pompe à essence (relais de pompe à carburant)
R5. | Relais ECU
R6. | Relais de climatisation
R7. | Relais de ventilateur de refroidissement
R8. | Moteurs diesel : relais de chauffage auxiliaire ou ST220 avec boîte automatique : relais de feux de recul
R9. | Relais de ventilateur de refroidissement / moteurs diesel avec boîte automatique : relais de feu de recul
R10. | Relais de démarreur

A l'intérieur du véhicule

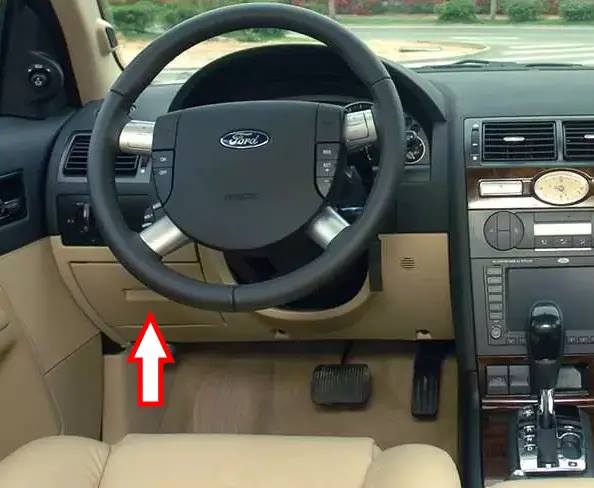

Sur le côté gauche, sous le tableau de bord, derrière la boîte à gants.

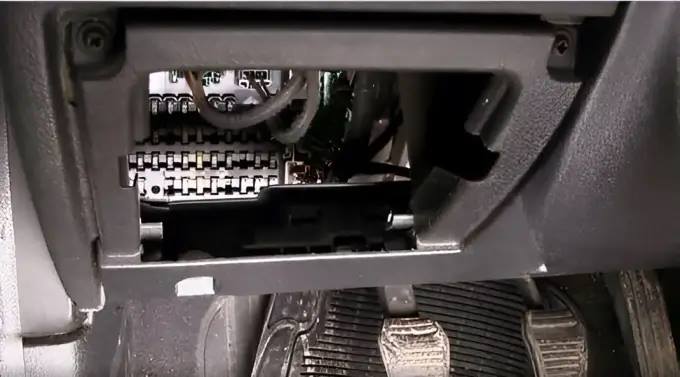

Exemple d'accès à la boîte à fusibles.

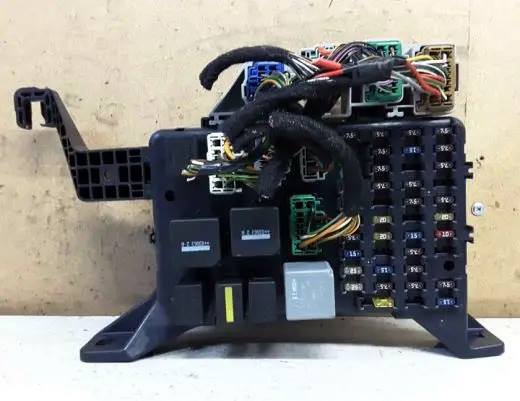

Vue générale.

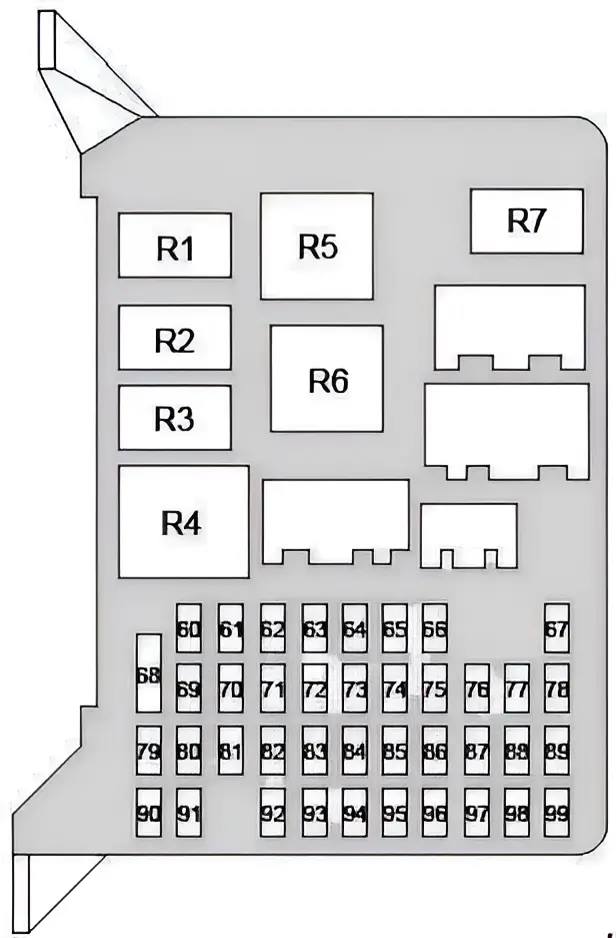

Schéma

No | Affectation des fusibles | Ampères
60 | Lève-vitre électrique du côté gauche | 25A
61. | Lève-vitre électrique côté droit | 25A
62. | Feux antibrouillard avant, feux antibrouillard arrière | 15A
63. | Feux de position du côté droit | 7,5A
64. | Feux de position du côté gauche | 7,5A
65. | Climatisation | 7,5A
66. | Siège conducteur électrique | 30A
67. | Système d'alarme | 7,5A
68. | Ford Mondeo 3 Fusible allume-cigare | 15A
69. | Système audio, combiné d'instruments | 7,5A
70. | Combiné : prise de courant arrière | 15A
71. | Système multimédia pour passagers arrière | 10A
72. | Radio | 20A
73. | Toit ouvrant | 20A
74. | Prise de remorque | 20A
75. | Rétroviseurs extérieurs électriques | 7,5A
76. | Climatisation | 7,5A
77. | ABS, contrôle de traction | 7,5A
78. | Combiné d'instruments, airbags | 7,5A
79. | Roue de secours
80. | Boîte automatique, feux de recul | 7,5A
81. | Capteur de température (système de régulation automatique de la température), boîte automatique, capteur pour airbag passager | 7,5A
82. | Régulateur de vitesse, climatisation, lave-glace chauffé, chauffage auxiliaire | 7,5A
83. | Sièges chauffants | 15A
84. | Feux de jour | 20A
85. | Feux de route gauche | 7,5A
86. | Feux de route droit | 7,5A
87. | Roue de secours
88. | Feux de jour | 15A
89. | Airbags | 7,5A
90. | Essuie-glace arrière | 15A
91. | Lève-vitres électriques, toit ouvrant, rétroviseurs anti-éblouissement | 7,5A
92. | Prise de remorque | 20A
93. | Ampoules de feux stop, relais de chauffage | 10A
94. | Essuie-glace et lave-glace | 20A
95. | Feux de croisement, relais de lave-phares | 7,5A
96. | Pièce de rechange
97. | Éclairage de la plaque d'immatriculation, éclairage de la boîte à gants, minuterie centrale | 7,5A
98. | Rétroviseurs extérieurs électriques, rétroviseurs chauffants | 7,5A
99. | Eclairage intérieur | 7,5A/10A

No. | Affectation des relais
R1. | Relais de feux de route
R2. | Relais d'essuie-glace arrière
R3. | Relais pour moteur d'essuie-glace
R4. | Relais pour circuits d'allumage principaux
R5. | Relais pour le chauffage de la lunette arrière
R6. | Relais pour moteur de ventilateur de chauffage
R7. | Relais pour circuits d'allumage auxiliaires
