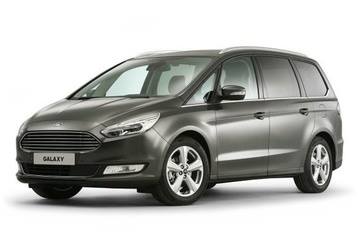

La Ford Galaxy est un monospace qui a été lancé sur le marché en 1995. Il est positionné comme une voiture familiale de 7 places et de grande capacité. La troisième génération a été présentée en 2014 au Mondial de l'Automobile de Paris. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Ford Galaxy mk3 (troisième génération ; marque de carrosserie CK ; plate-forme CD4) 2014, 2017, 2018, 2019, 2020, 2021 années-modèles.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.
Dans le compartiment moteur

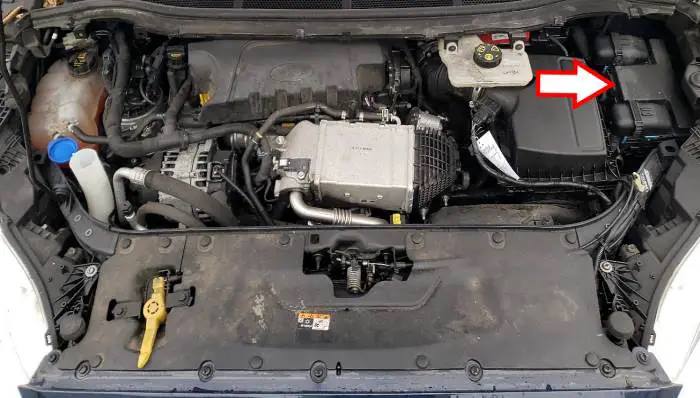

La boîte à fusibles se compose de deux parties et se trouve sur le côté gauche, à côté de la colonne. Elle est recouverte d'un couvercle en plastique.
Partie supérieure

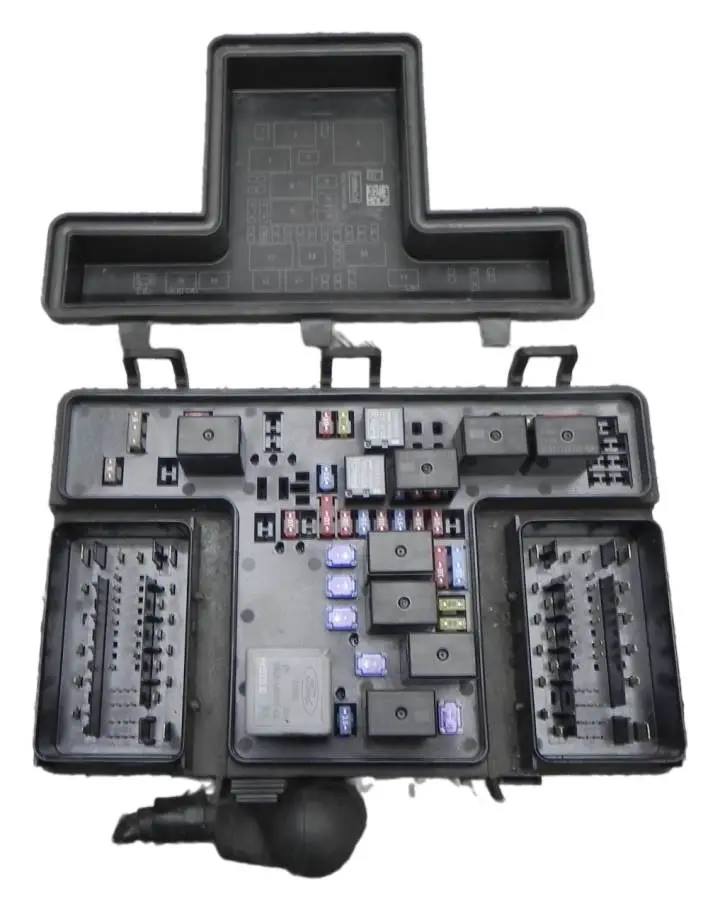

Vue générale.

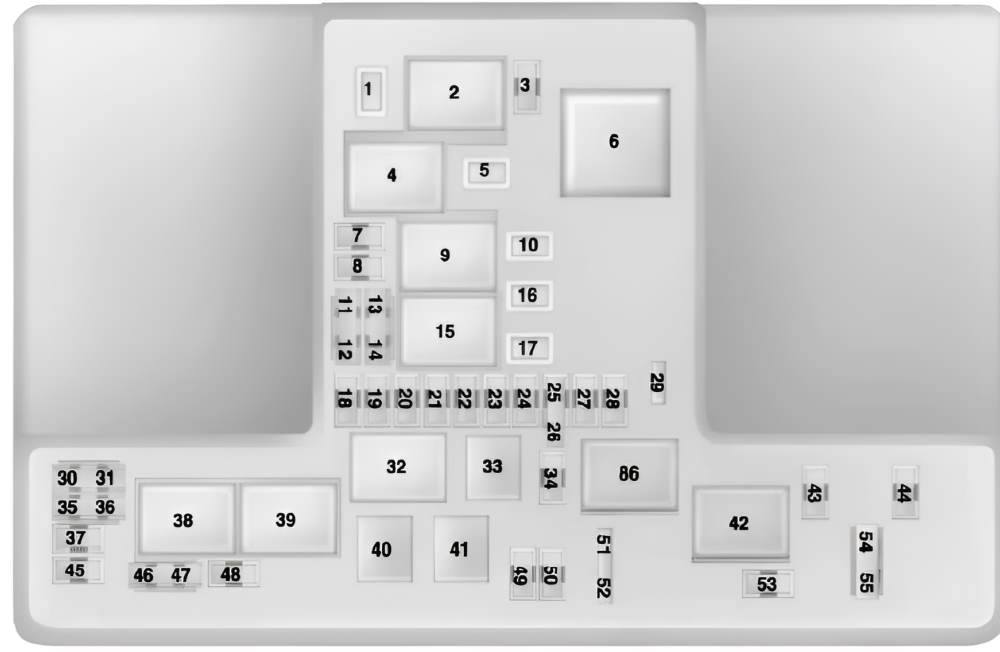

Plan
N° | Description | Ampères
1. | Essuie-glace / Toit ouvrant | 25A / 30A
2. | Relais de démarreur
3. | Fonctionnement automatique des essuie-glaces, du détecteur de pluie, des essuie-glaces arrière | 15A
4. | Relais de la soufflerie électrique
5. | Prise pour appareils supplémentaires à l'arrière de la console | 20A
6. | Relais du chauffage auxiliaire
7. | Module de commande de la chaîne cinématique | 20A
8. | Module de commande du groupe motopropulseur | 20A
9. | Relais du module de commande du moteur
10. | Prises de courant pour appareils supplémentaires à l'avant, côté conducteur | 20A
11. | Module de commande du moteur | 15A
12. | Module de commande du moteur | 15A
13. | Module de commande moteur | 10A
14. | Module de commande moteur | 10A
15. | Relais de démarrage
16. | Prise pour appareils auxiliaires dans la console, fusible pour allume-cigare Ford Galaxy 3 | 20A
17. | Prise de courant auxiliaire dans le coffre | 20A
18. | Module de commande du groupe motopropulseur | 10A
19. | Direction assistée | 10A
20. | Éclairage start-stop, régulateur de vitesse | 10A
21. | Module de commande de boîte de vitesses, pompe à huile de boîte de vitesses | 15A
22. | Système de climatisation | 10A
23. | Marche/arrêt, avertisseur d'angle mort, caméra de recul, régulateur de vitesse adaptatif, avertisseur de distance, module de qualité de la tension, capteur de qualité de l'air | 15A
24. | Réserve | 10A
25. | Système de freinage antiblocage, ABS | 10A
26. | Module de commande de la chaîne cinématique | 10A
27. | Réserve | 10A
28. | Pompe du lave-glace arrière | 10A
29. | Débitmètre d'air | 5A
30. | Réserve
31. | Réserve
32. | Relais de ventilateur de refroidissement
33. | Relais de climatisation
34. | Verrouillage électrique de la colonne de direction | 15A
35. | Réserve
36. | Réserve
37. | Réserve
38. | Relais de ventilateur de refroidissement
39. | Relais de ventilateur
40. | Relais de klaxon
41. | Relais de klaxon
42. | Relais de pompe à essence
43. | Réserve
44. | Pulvérisateur pour lavage chauffé | 5A
45. | Réserve
46. | Alternateur | 10A
47. | Interrupteur de frein | 10A
48. | Avertisseur sonore | 20A
49. | Capteur de débit d'air / élément de chauffage diesel | 5A / 20A
50. | Ventilateur de refroidissement, boîte de transfert / Avertisseur sonore | 20A / 10A
51. | Réserve
52. | Réserve
53. | Sièges électriques | 10A
54. | Commande à distance du chauffage du carburant / interrupteur de frein | 5A / 10A
55. | Capteur ALT | 10A
Section inférieure

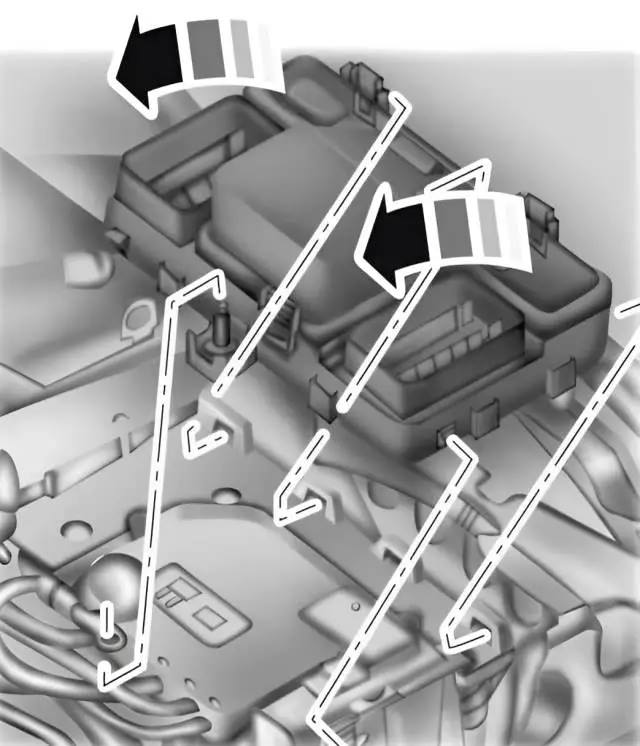

Accès Exemple.

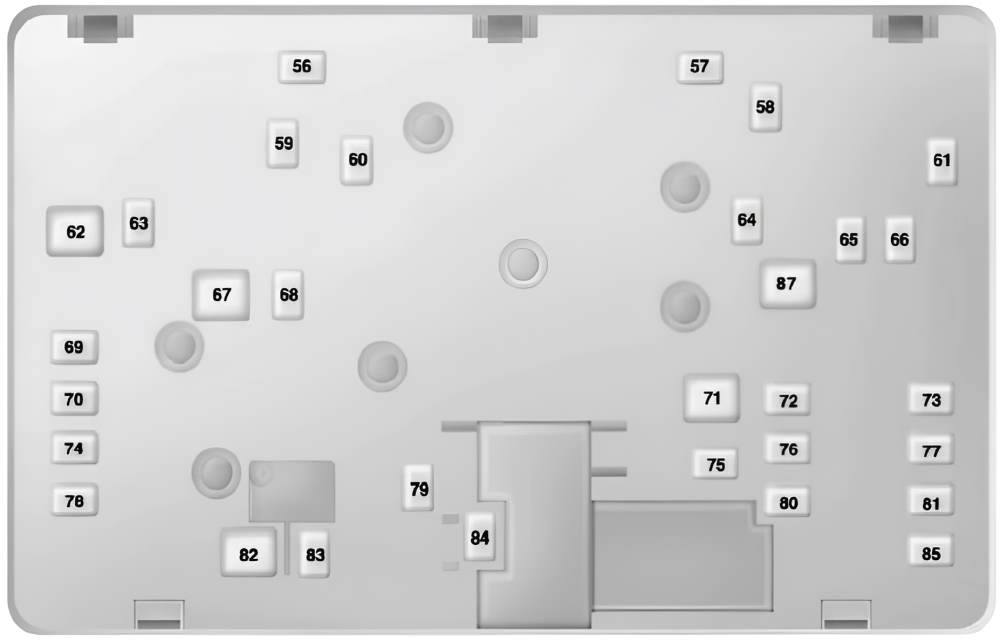

Schéma
No | Affectation des fusibles | Ampères
56. | Module de carburant (ford galaxy 3 fusible de la pompe à essence) | 30A
57. | Évaporateur diesel | 20A
58. | Réserve
59. | Ventilateur du système de refroidissement (DW10F et 2.0L GTDI AU) | 30A/40A
60. | Ventilateur de refroidissement (DW10F et 2.0L GTDI AU) | 30A/40A
61. | Dégivrage du pare-brise (côté gauche) | 40A
62. | Boîtier de commande du système de carrosserie | 50A
63. | Ventilateur de refroidissement (DW10F et 2.0L GTDI AU) | 20A/30A
64. | Chauffage d'appoint | 30A
65. | Chauffage du siège avant | 20A
66. | Chauffage du pare-brise (côté droit) | 40A
67. | Unité de contrôle de la carrosserie | 50A
68. | Lunette arrière chauffante | 40A
69. | Système de freinage antiblocage ABS | 30A
70. | Siège passager avant | 30A
71. | Chauffage auxiliaire | 60A
72. | Fusible pompe à essence / toit ouvrant ou sièges arrière | 20A / 30A
73. | Siège arrière chauffé | 20A
74. | Module de siège conducteur | 30A
75. | Chauffage supplémentaire | 30A
76. | Pompe à huile de boîte de vitesses | 20A
77. | Module de climatisation du siège | 30A
78. | Module d'attelage de remorque | 40A
79. | Ventilateur électrique pour climatisation | 40A
80. | Module d'alimentation dans le coffre | 30A
81. | Onduleur 220 V | 40A
82. | Pompe de frein antiblocage | 60A
83. | Moteur d'essuie-glace | 25A
84. | Electrovanne de démarrage | 30A
85. | Chauffage à carburant / Pompe du système antiblocage | 20A / 60A
A l'intérieur de la voiture
Elle se trouve sur le côté gauche, sous le tableau de bord.
La boîte à fusibles est combinée avec le module de contrôle du corps (BCM). Pour y accéder, il faut retirer une partie de l'habillage.
Exemple d'accès.

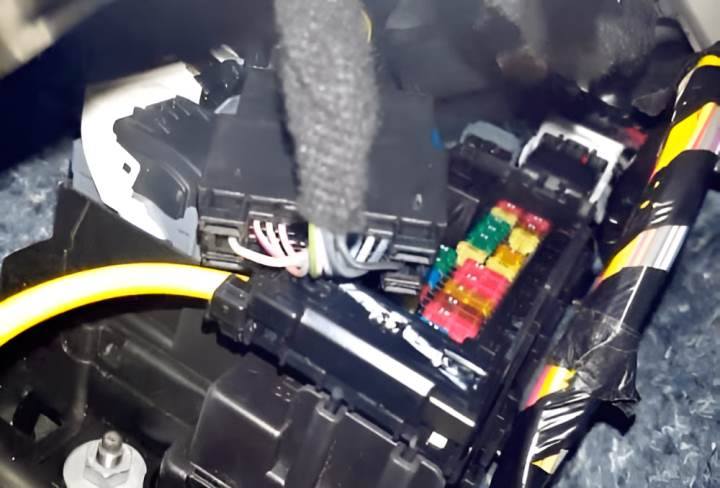

Vue générale.

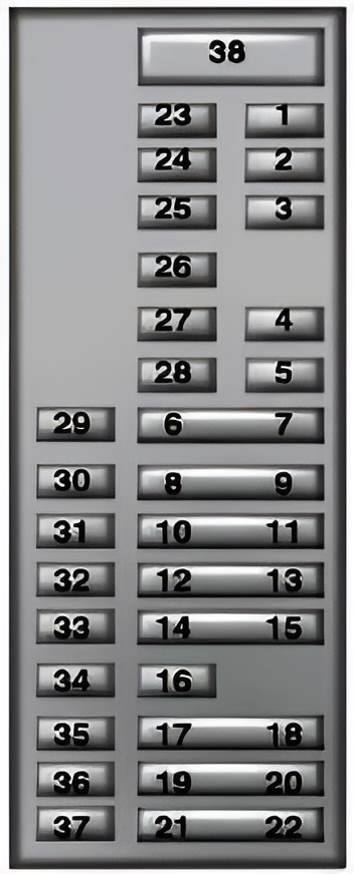

Schéma
N° | Affectation | Ampères
1. | Rétroéclairage, lampe de boîte à gants, lampe de miroir de courtoisie, lampe de toit, lampe de coffre à bagages | 10A
2. | Siège avec fonction de mémorisation de position, support de dossier inférieur pour siège conducteur, rétroviseurs électriques | 7,5A
3. | Déverrouillage de la porte du conducteur | 20A
4. | Frein de remorque électronique | 5A
5. | Interrupteur d'allumage, bouton de démarrage | 20A
6. | Sièges chauffants | 10A
7. | Réserve | 10A
8. | Réserve | 10A
9. | Réserve | 10A
10. | Module électrique du hayon | 5A
11. | Réserve | 5A
12. | Module de commande intégré à l'avant (climatisation et radio) | 7,5A
13. | Colonne de direction, tableau de bord, prise de diagnostic | 7,5A
14. | Réserve | 10A
15. | Passerelle de liaison de données | 10A
16. | Sécurité enfants, déverrouillage du hayon du coffre à bagages | 15A
17. | Réserve | 5A
18. | Contacteur d'allumage (interrupteur), bouton d'allumage | 5A
19. | Témoin de désactivation de l'airbag passager, témoin de zone de couloir | 7,5A
20. | Réserve | 7,5A
21. | Capteur d'humidité et de température du véhicule, systèmes de surveillance des angles morts, caméra de recul, régulateur de vitesse adaptatif | 5A
22. | Capteur de classification du passager | 5A
23. | Circuit d'arrêt différé de l'équipement supplémentaire | 10A
24. | Circuit de verrouillage/déverrouillage | 20A
25. | Vitre de la porte conducteur, rétroviseur de la porte conducteur | 30A
26. | Fenêtre de porte passager, rétroviseur de porte passager | 30A
27. | Toit ouvrant | 30A
28. | Amplificateur | 20A
29. | Fenêtre de la porte arrière côté conducteur | 30A
30. | Fenêtre de la porte arrière côté passager | 30A
31. | Réserve | 15A
32. | Module Global Positioning System, commande vocale (SYNC), écran d'infodivertissement, radio haute fréquence, régulateur de vitesse adaptatif | 10A
33. | Radio | 20A
34. | Bus de démarrage/de marche (fusibles 19, 20, 21, 22, 35, 36, 37, disjoncteur) | 30A
35. | Module de commande du système d'airbags et de ceintures de sécurité | 5A
36. | Rétroviseur intérieur anti-éblouissement automatique, module de chauffage des sièges arrière, système de traction intégrale | 15A
37. | Module de stabilisation de la tension | 15A
38. | Non utilisé | 30A
