Galaxy de deuxième génération est devenu un modèle « Ford » totalement indépendant, contrairement aux voitures de la série précédente, quand il était, avec SEAT Alhambra, en fait un clone de VW Sharan. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Ford Galaxy 2 (deuxième génération ; marque de carrosserie WA6) 2006, 2007, 2008, 2009, 2010 années-modèles.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.
Dans le coffre à bagages
La boîte à fusibles se trouve dans la paroi latérale gauche du coffre.
Pour y accéder, retirez le revêtement.

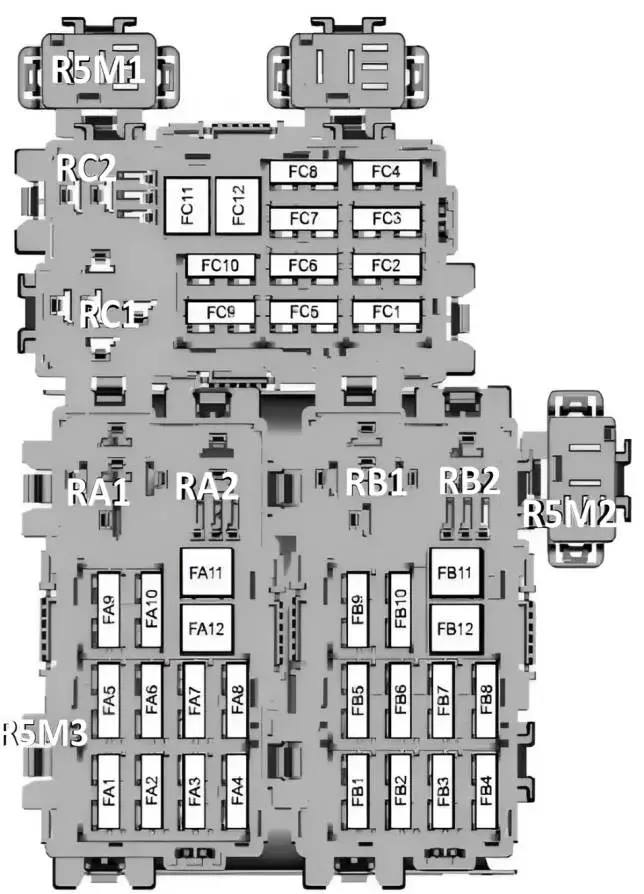

Schéma
No | Affectation des fusibles | Ampères
FA1. | Unité de commande de la porte avant gauche (vitres électriques, verrouillage central, rabattement des rétroviseurs, chauffage des rétroviseurs) | 25A
FA2. | Unité de commande de la porte avant droite (vitres électriques, verrouillage central, rabattement des rétroviseurs, rétroviseurs chauffants) | 25A
FA3. | Commande de la porte arrière gauche (lève-vitres électriques) | 25A
FA4. | Commande de la porte arrière droite (lève-vitres électriques) | 25A
FA5. | Verrouillage de porte arrière sans commande de porte | 10A
FA6. | Prises d'alimentation pour équipements spéciaux | 15A
FA7. | Vide
FA8. | Vide
FA9. | vide
FA10. | Réglage électrique du siège du conducteur | 30A
FA11. | Accessoires, module de remorque | 40A
FA12. | Vide
FB1. | module d'aide au stationnement | 5A
FB2. | module de contrôle du châssis | 15A
FB3. | Siège conducteur chauffant | 15A
FB4. | Chauffage du siège passager | 15A
FB5. | Vide
FB6. | Système de climatisation de l'habitacle arrière | 10A
FB7. | Vide
FB8. | Vide
FB9. | Réglage électrique de la position du siège passager | 30A
FB10. | Système d'alarme antivol | 10A
FB11. | Vide
FB12. | Vide
FC1. | Levage électrique des vitres latérales arrière | 7,5A
FC2. | Frein de stationnement électrique (EPB) | 30A
FC3. | Frein de stationnement électrique (EPB) | 30A
FC4. | Climatisation de l'habitacle arrière | 10A
FC5. | Changeur de CD, système de divertissement pour l'arrière | 7,5A
FC6. | Ventilateur de la climatisation de l'habitacle arrière | 20A
FC7. | Vide
FC8. | Vide
FC9. | Vide
FC10. | Vide
FC11. | Vide
FC12. | Vide
No. | Affectation des relais
RA1. | Chauffage de la lunette arrière
RA2. | Essuie-glace de lunette arrière
RB1. | Relais arrière borne 15E
RB2. | Sirène d'alarme antivol
RC1. | Relais pour vitre latérale arrière e/actionneur
RC2. | Ventilateur de la climatisation automatique du passager de la troisième rangée
R5M1. | Relais pour double verrouillage de porte arrière (modèles sans modules de porte arrière)
R5M2. | Relais de déverrouillage de la porte arrière (modèles sans modules de porte arrière)
R5M3. | Relais de verrouillage de la porte arrière (modèles sans modules de porte arrière)
A l'intérieur de la voiture

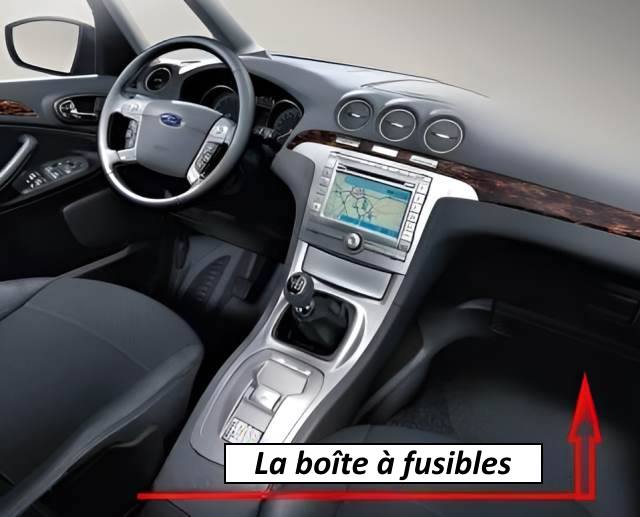

Il se trouve sous la boîte à gants.

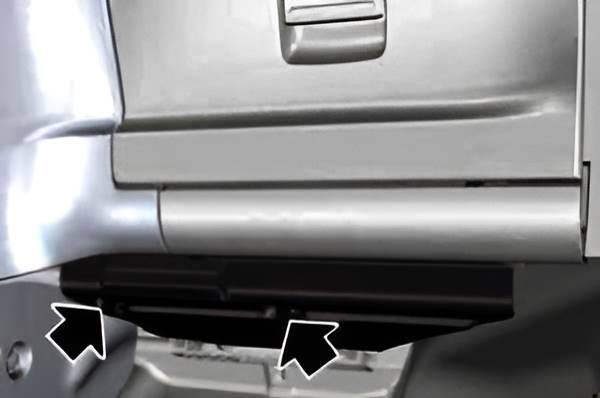

Pour y accéder, desserrez les attaches.

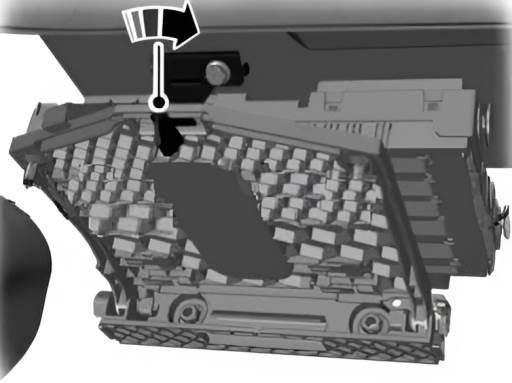

Retirez ensuite le cache et tournez la serrure d'1/4 de tour. Retirez ensuite la boîte à fusibles de son support et rabattez son couvercle. Il suffit ensuite de le tirer vers vous.

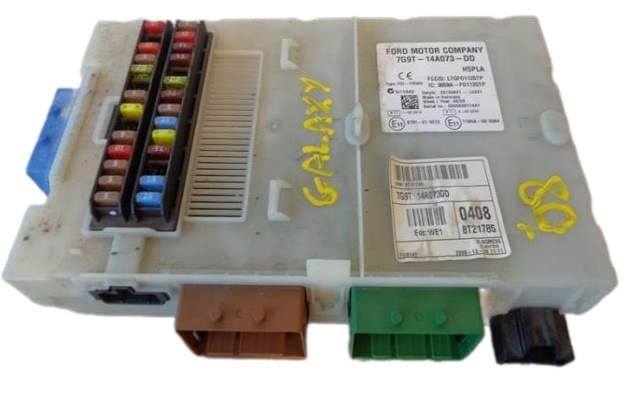

Vue générale.
Schéma
No | Affectation des fusibles | Ampères
F1. | capteur de pluie | 5A
F2. | Alimentation SRS (airbag) | 10A
F3. | Alimentation, ESP, frein de stationnement électrique | 5A
F4. | Alimentation, pédale d'accélérateur, fusible électronique | 7,5A
F5. | Essuie-glace arrière | 15A
F6. | Système audio (y compris commande vocale) | 15A
F7. | Module de volant | 7,5A
F8. | Combiné d'instruments | 5A
F9. | Phare pour feux de route | 15A
F10. | Alimentation électrique du hayon | 20A
F11. | Feux de recul | 7,5A
F12. | Non utilisé
F13. | Feux antibrouillard | 15A
F14. | Lave-glace de pare-brise | 15A
F15. | Régulateur de vitesse adaptatif (ACC) | 10A
F16. | Non utilisé
F17. | Éclairage de la cabine | 7,5A
F18. | Antidémarrage | 5A
F19. | Ford Galaxy 2 Fusible allume-cigare | 15A
F20. | Non utilisé
F21. | Récepteur radio, capteur de pluie | 5A
F22. | Module de carburant (fusible pompe à essence) | 20A
F23. | Non utilisé
F24. | Contacteur d'allumage (interrupteur) | 5A
F25. | Commande électrique de la trappe du réservoir de carburant | 10A
F26. | Système sonore autonome (alarme de sécurité), OBD II (diagnostic par ordinateur embarqué) | 5A
F27. | Unité de colonne de direction, unité de commande de climatisation | 5A
F28. | Commutateur de feux stop | 5A
Dans le compartiment moteur
Il se trouve sur le côté droit du compartiment moteur.

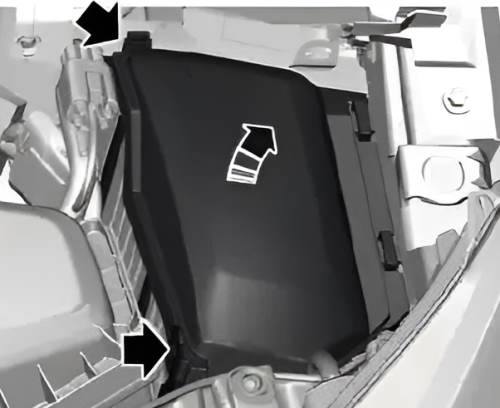

Pour y accéder, il faut enlever le couvercle de protection en desserrant les clips.

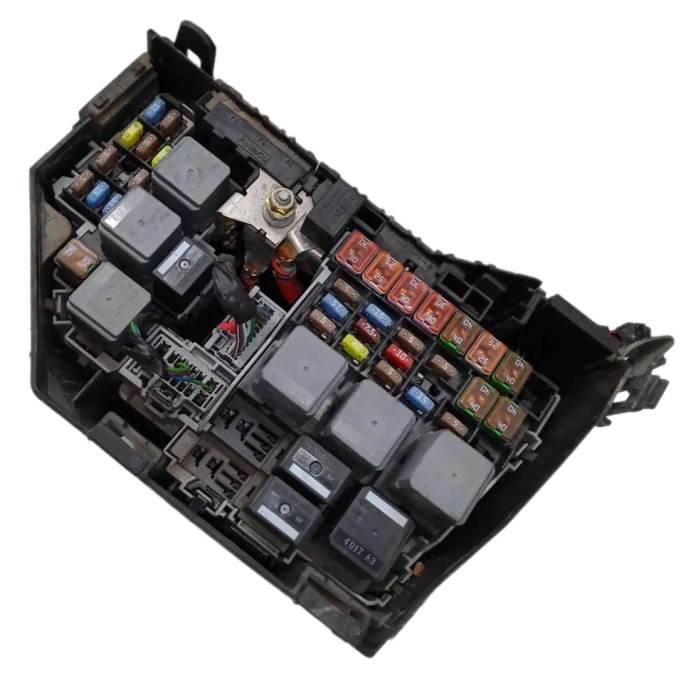

Photo - Exemple de réalisation.

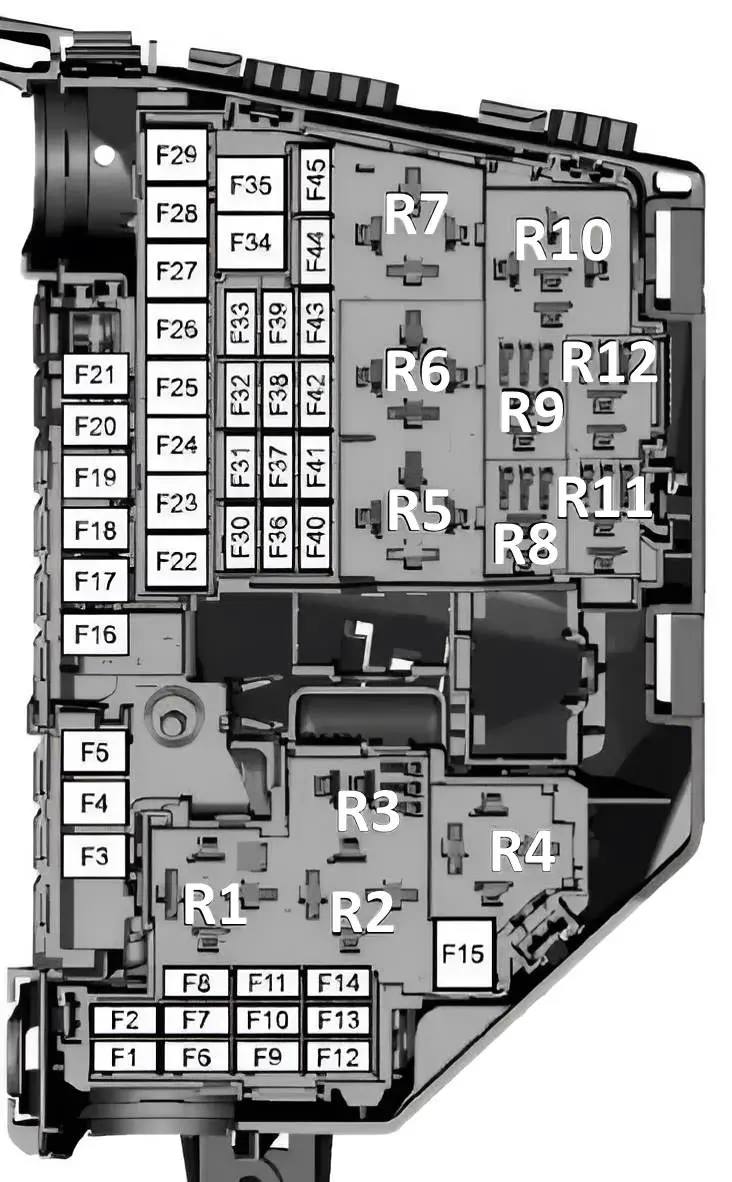

Schéma
N° | Description | Ampères
F1. | Unité de contrôle de la transmission | 10A
F2. | bougies de préchauffage (moteur diesel) | 5A
F3. | Direction assistée électrohydraulique (2,0 litres Duratorq-TDCi) | 80A
F4. | Bougies de chauffage | 60A
F5. | Moteur du ventilateur de refroidissement du moteur | 60A
F6. | Capteurs HEGO 1 (gestion du moteur), commande variable des soupapes (gestion du moteur) | 10A
F7. | Électrovannes de relais | 5A
F8. | Unité de contrôle de la chaîne cinématique | 10A
F9. | Vide
F10. | Appareil de commande du moteur | 10A
F11. | soupapes, commande du débitmètre d'air massique MAF (commande moteur) | 10A
F12. | Capteur carburant-eau, électrovannes, débitmètre d'air massique (commande moteur, moteur diesel) | 10A
F13. | Relais de climatisation | 15A
F14. | Chauffage du filtre du moteur diesel | 15A
F14. | Pompe à vide (2,5 litres Duratec-ST) | 20A
F15. | Relais de démarreur | 40A
F16. | Chauffage d'appoint diesel (PTC) 80A
F17. | Alimentation électrique de la boîte à fusibles centrale -A- | 60A
F18. | Alimentation électrique de la boîte à fusibles centrale -B- | 60A
F19. | Alimentation électrique de la boîte à fusibles centrale -C- | 60A
F20. | Alimentation électrique de la boîte à fusibles centrale -D- | 60A
F21. | vide
F22. | Essuie-glace de pare-brise | 30A
F23. | Chauffage de la lunette arrière | 30A
F24. | Lave-phares | 30A
F25. | Système de freinage ABS | 30A
F26. | Système de freinage ABS | 40A
F27. | Chauffage d'appoint au carburant | 30A
F28. | moteur du ventilateur de chauffage | 40A
F29. | Vidange
F30. | Vide
F31. | Avertisseur sonore | 15A
F32. | Vide
F33. | Interrupteur de phares | 5A
F34. | Chauffage du pare-brise | 40A
F35. | Chauffage du pare-brise | 40A
F36. | ABS | 5A
F37. | Chauffages des gicleurs de lave-glace | 10A
F38. | Assistant de vitesse | 5A
F39. | Phares adaptatifs | 15A
F40. | Marche à vide
F41. | Combiné d'instruments | 20A
F42. | gestion du moteur | 10A
F43. | Réserve | 5A
F44. | Réserve | 20A
F45. | Essuie-glace arrière | 15A
No. | Affectation des relais
R1. | démarreur
R2. | ECR
R3. | Compresseur de climatisation
R4. | Relais de bougies de préchauffage pour les modèles diesel
R5. | Relais de ventilateur de refroidissement du moteur
R6. | Chauffage du pare-brise
R7. | Borne 15
R8. | Relais haute/basse vitesse essuie-glace
R9. | Avertisseur sonore
R10. | Lave-phares
R11. | Relais essuie-glace marche/arrêt
R12. | Relais de blocage du levier sélecteur de la boîte de vitesses automatique
