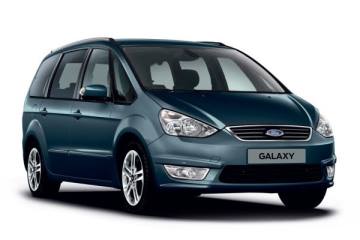

Fin 2009, Ford a mis à jour le Galaxy. En particulier, le monospace a reçu un nouveau pare-chocs avant et une nouvelle calandre, ainsi que de nouveaux disques de roue.il a acquis un certain nombre de nouvelles fonctionnalités - un système de surveillance des zones « aveugles », limiteurs de vitesse réglables, serrures arrière à commande électrique, éclairage intérieur et extérieur à LED. Des modifications ont également été apportées à l'installation électrique. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Ford Galaxy 2 (deuxième génération ; restylage ; corps de marque WA6) 2010, 2011, 2012, 2013, 2014, 2015 années-modèles.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.
Dans le coffre à bagages

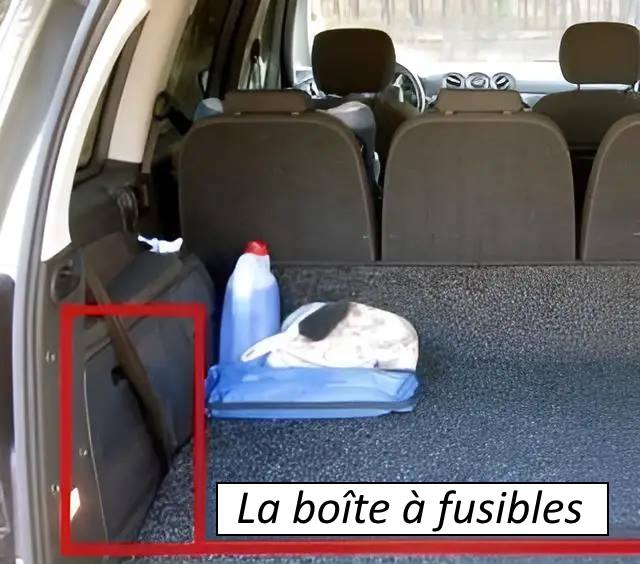

La boîte à fusibles se trouve dans la paroi latérale gauche du coffre.
Pour y accéder, il faut retirer le revêtement.

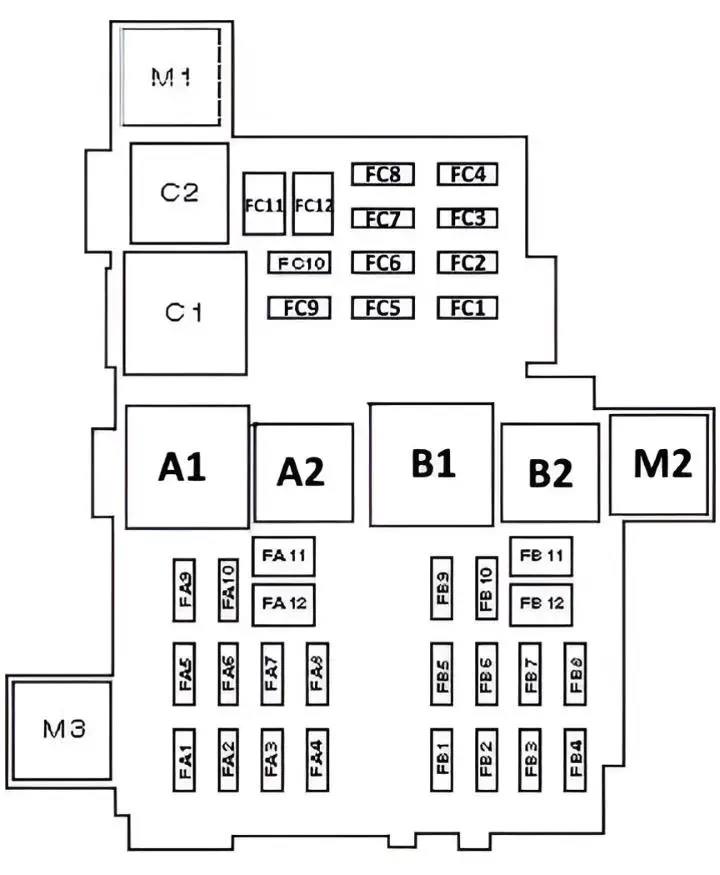

Plan
No | Affectation des fusibles | Ampères
FA1. | Unité de commande de la porte avant gauche (vitres électriques, verrouillage central, rétroviseurs rabattables, rétroviseurs chauffants) | 25A
FA10. | Pas d'indication | 30A
FA11. | Accessoires, module de remorque | 20A
FA12. | Vide
FA2. | Boîtier de commande de la porte avant droite (vitres électriques, verrouillage central, rabattement des rétroviseurs, chauffage des rétroviseurs) | 25A
FA3. | Lève-vitres électriques | 25A
FA4. | Lève-vitres électriques | 25A
FA5. | Verrouillage central | 10A
FA6. | Prise de courant pour équipements spéciaux | 15A
FA7. | Aimants de relais | 5A
FA8. | Vide
FA9. | Vide
FB1. | Appareil de commande pour système de parking | 5A
FB10. | Buzzer du système antivol | 10A
FB11. | Vide
FB12. | Vide
FB2. | Unité de contrôle de la suspension | 15A
FB3. | Sièges avant chauffants | 15A
FB4. | Sièges avant chauffants | 15A
FB5. | Sièges arrière chauffants | 15A
FB6. | Système de climatisation de l'habitacle arrière | 10A
FB7. | Sièges arrière chauffants | 15A
FB8. | Vide
FB9. | Réglage électrique du siège passager | 30A
FC1. | Lève-vitres électriques | 7,5A
FC10. | Vide
FC11. | Vide
FC12. | Vide
FC2. | Frein de stationnement (frein à main) | 30A
FC3. | Frein de stationnement (frein à main) | 30A
FC4. | Climatisation de l'habitacle arrière | 10A
FC5. | Non spécifié | 7,5A
FC6. | Ventilateur de la climatisation de l'habitacle arrière | 20A
FC7. | Accumulateur électrique de siège | 5A
FC8. | Télécommande du verrouillage central (Keylessentry) | 20A
FC9. | Amplificateur du système audio
No. | Affectation des relais
M1. | Vide
M2. | Vide
M3. | Vide
A1. | relais de chauffage de la lunette arrière
A2. | Relais d'essuie-glace arrière
B1. | Vide
B2. | Relais d'avertisseur sonore de l'alarme antivol
C1. | Vide
C2. | Moteur du ventilateur de la climatisation, arrière
Dans le compartiment moteur
Il se trouve sur le côté droit du capot moteur.
Pour y accéder, il faut retirer le couvercle de protection.

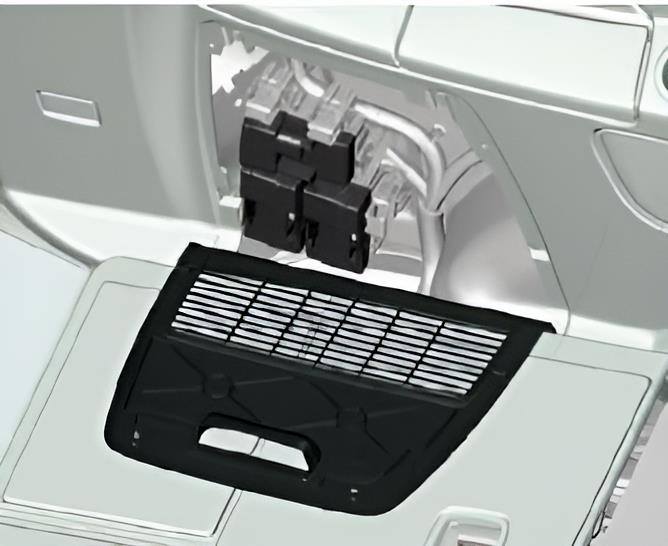

Photo - exemple.
Schéma
No | Affectation des fusibles | Ampères
F1. | Unité de commande électronique de la transmission | 10A
F2. | Bougies de préchauffage
F3. | Ventilateur de refroidissement du moteur - double ventilateur (2.3L Duratec-HE et 2.2L Duratorq-TDCi (boîte automatique)) | 80A
F4. | Bougies de préchauffage | 60A
F5. | Moteur de ventilateur de radiateur | 60A
F6. | Commande moteur | 10A
F7. | Accouplement magnétique pour compresseur de climatisation | 5A
F8. | Commande moteur | 10A
F9. | Vide
F10. | Commande électronique du moteur | 10A
F11. | Commande moteur | 10A
F12. | Commande moteur | 10A
F13. | système de climatisation | 15A
F14. | Chauffage du filtre à diesel (2.0L DuratorqTDCi, 2.0L Duratorq-TDCi niveau V et 1.6L DuratorqTDCi) | 15A
F15. | démarreur fusible | 40A
F16. | Chauffage d'appoint électrique | 80A
F17. | Alimentation électrique A de la boîte à fusibles centrale | 60A
F18. | Alimentation B de la boîte à fusibles centrale | 60A
F19. | Alimentation électrique C de la boîte à fusibles centrale | 60A
F20. | Alimentation D de la boîte à fusibles centrale | 60A
F21. | Vide
F22. | Essuie-glace de pare-brise | 30A
F23. | Chauffage de la lunette arrière | 30A
F24. | Lave-phares | 30A
F25. | Système ABS | 30A
F26. | Système ABS | 40A
F27. | Chauffage d'appoint au carburant | 30A
F28. | moteur du ventilateur de chauffage | 40A
F29. | Vide
F30. | Vide
F31. | Avertisseur sonore | 15A
F32. | Vide
F33. | Interrupteur de phares | 5A
F34. | Chauffage du pare-brise | 40A
F35. | Chauffage du pare-brise | 40A
F36. | Système ABS | 5A
F37. | Chauffage des gicleurs de lave-glace | 10A
F38. | Assistant de vitesse | 5A
F39. | Phares adaptatifs | 15A
F40. | Vide
F41. | Combiné d'instruments | 20A
F42. | Commande moteur | 10A
F43. | Pas d'information | 5A
F44. | Pas d'information | 20A
F45. | Essuie-glace arrière | 15A
No. | Affectation des relais
1. | Relais du démarreur
2. | Relais du système de gestion du moteur
3. | Relais de l'accouplement magnétique du compresseur de climatisation
4. | Relais de bougies de préchauffage
5. | Relais du moteur du ventilateur de refroidissement
6. | Relais de chauffage du pare-brise
7. | Vide
8. | Relais du moteur d'essuie-glace
9. | Relais de l'avertisseur sonore
10. | Relais de pompe de lave-phares
11. | Relais du moteur d'essuie-glace
12. | Relais de blocage du sélecteur de vitesse (zone P)
A l'intérieur de la voiture

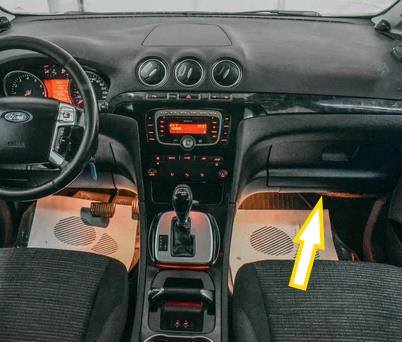

Elle se trouve sous la boîte à gants.

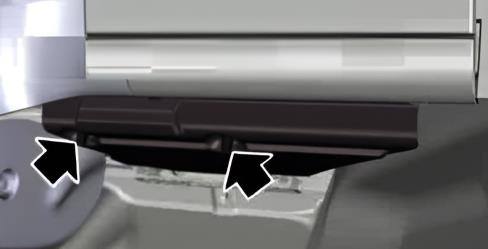

Pour accéder à la boîte à fusibles, desserrez les clips.

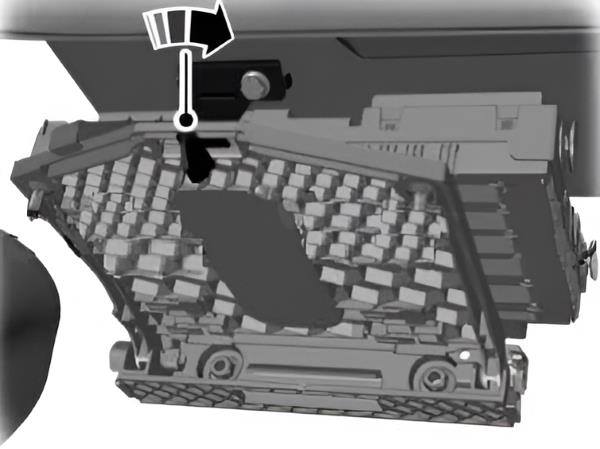

Retirez ensuite le couvercle et tournez la serrure d'1/4 de tour. Retirez ensuite le bloc de montage de son support et rabattez son couvercle. Il suffit ensuite de tirer le couvercle vers soi.

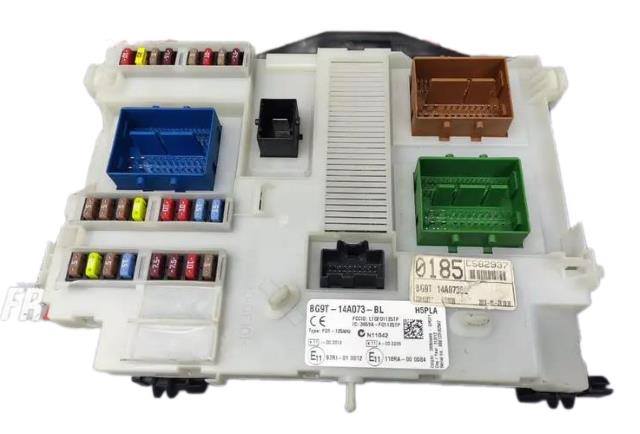

Type 1
Photo - exemple.

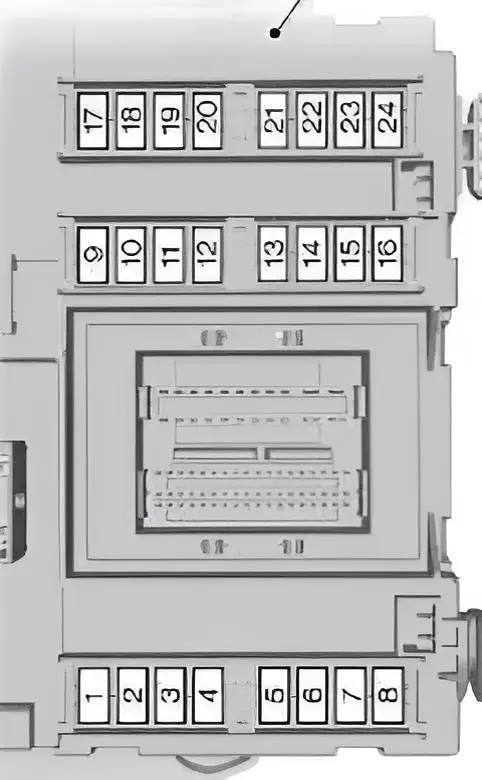

Schéma
N° | Description | Ampères
F1. | module de volant | 7,5A
F2. | Alimentation de secours IP 30 | 5A
F3. | Éclairage de la cabine | 10A
F4. | Antidémarrage du moteur | 5A
F5. | Régulateur de vitesse adaptatif (ACC) | 7,5A
F6. | Détecteur de pluie | 5A
F7. | Ford Galaxy Fusible allume-cigare | 20A
F8. | Circuit de déverrouillage de la trappe du réservoir de carburant | 10A
F9. | Circuit de lave-glace - arrière | 15A
F10. | Circuit de lave-glace - avant | 15A
F11. | Circuit de déverrouillage du hayon du coffre à bagages | 10A
F12. | Circuit électrique pour le verrouillage de la trappe à carburant | 10A
F13. | Module de carburant (fusible pompe à essence) | 20A
F13. | Pompe à carburant (2.2L Duratorq-TDCi niveau V) | 7,5A
F14. | Récepteur de fréquence à distance, capteur de mouvement de la cabine | 5A
F15. | Contacteur d'allumage (interrupteur) | 5A
F16. | Système sonore autonome (système d'alarme de sécurité), OBD II (diagnostic par ordinateur embarqué) | 5A
F17. | Actionneur de vibration du volant | 5A
F18. | alimentation SRS (airbag) | 10A
F19. | ABS, capteur de lacet (ESP), frein de stationnement électrique (EPB), alimentation de l'accélérateur | 7,5A
F20. | Alimentation du sous-système électronique, sauvegarde du sous-système électronique, rétroviseur anti-éblouissement automatique, avertisseur de franchissement de ligne | 7,5A
F21. | Alimentation électrique réserve IP 30 | 15A
F22. | Interrupteur de feu stop | 5A
F23. | Toit ouvrant | 20A
F24. | Alimentation électrique réserve IP 30 | 5A
Type 2

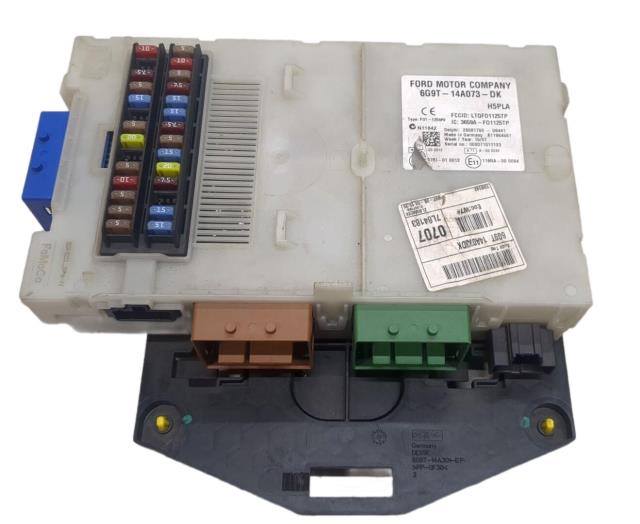

La deuxième version de la boîte à fusibles dans l'espace passagers.

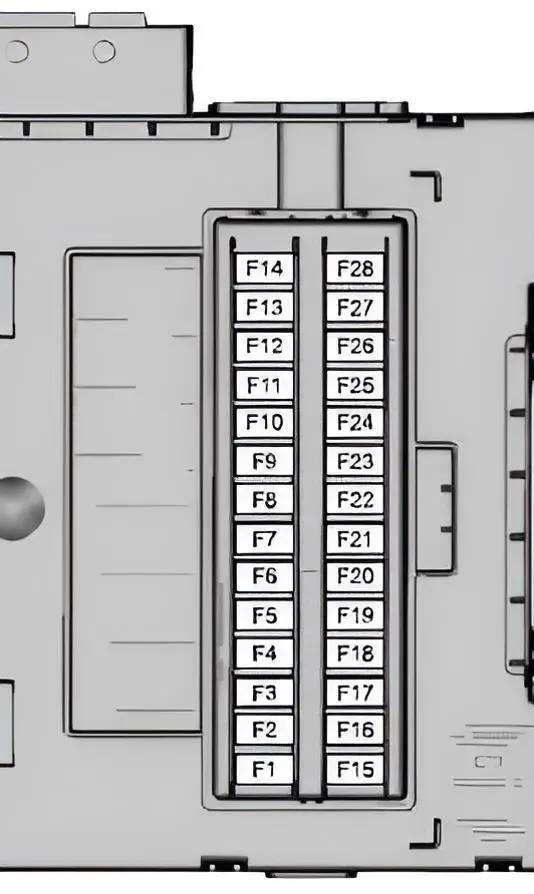

Schéma
N° | Description | Ampères
F1. | Capteur de pluie | 5A
F2. | Système SRS | 10A
F3. | Capteur ESP, frein de stationnement électrique | 5A
F4. | Capteur de position de la pédale d'accélérateur | 7,5A
F5. | Essuie-glace de la lunette arrière | 15A
F6. | Système audio | 15A
F7. | Commutateur de volant | 7,5A
F8. | Combiné d'instruments | 5A
F9. | Phare pour feux de route | 15A
F10. | Toit ouvrant | 20A
F11. | Feux de recul | 7,5A
F12. | Vide
F13. | Feux antibrouillard | 15A
F14. | Lave-glace de pare-brise | 15A
F15. | Assistant de vitesse | 10A
F16. | Vide
F17. | Ampoules pour éclairage intérieur | 10A
F18. | Antidémarrage | 5A
F19. | Fusible allume-cigare | 15A
F20. | Vide
F21. | Pas d'information | 5A
F22. | Fusible de la pompe à essence | 20A
F23. | Vide
F24. | Contacteur d'allumage | 5A
F25. | trappe/couvercle du réservoir | 10A
F26. | Système sonore autonome (système d'alarme de sécurité), OBD II (diagnostic par ordinateur embarqué) | 5A
F27. | Unité de colonne de direction, unité de commande de climatisation | 5A
F28. | Commutateur de feux stop | 5A
