Fusibles et relais Ford C-MAX (Mk2), 2010 - 2017

La deuxième génération du Ford C-MAX a été présentée le 15 septembre 2009 au Salon de l'automobile de Francfort. Il est basé sur le concept iosis MAX, qui représente la prochaine étape du design « cinétique ». La voiture a été la première de la gamme de modèles de la société à être construite sur la nouvelle plate-forme globale du segment C, avec une suspension arrière optimisée « Control Blade » et un faux-châssis avant semi-isolé. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le Ford C-Max Mk2 (deuxième génération ; marque de carrosserie C344 ; plate-forme globale C) 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 années-modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.

Dans le compartiment moteur

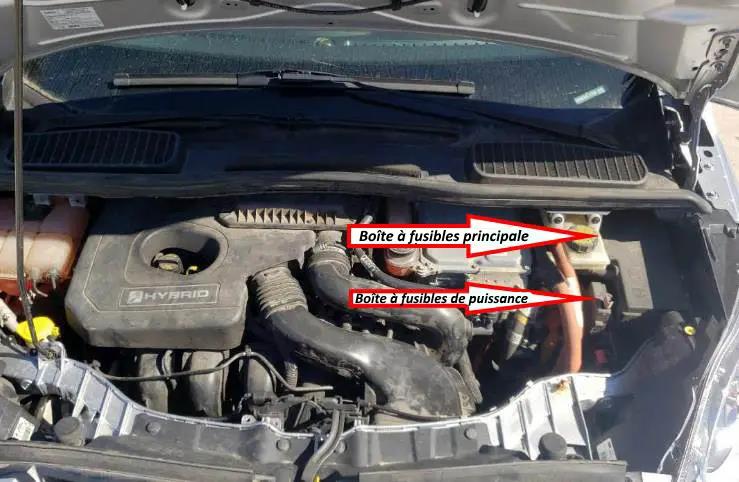

Sur le côté droit du capot moteur se trouvent deux blocs : le bloc principal et le bloc de puissance. Tous deux sont recouverts de caches en plastique.

Boîte à fusibles principale

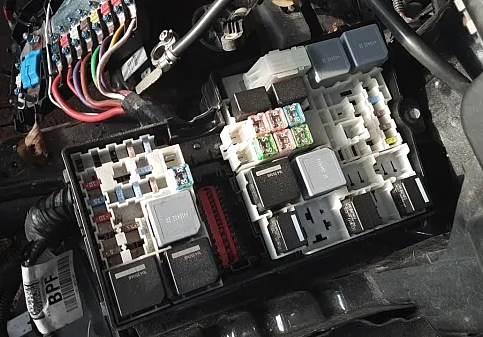

Photo - exemple.

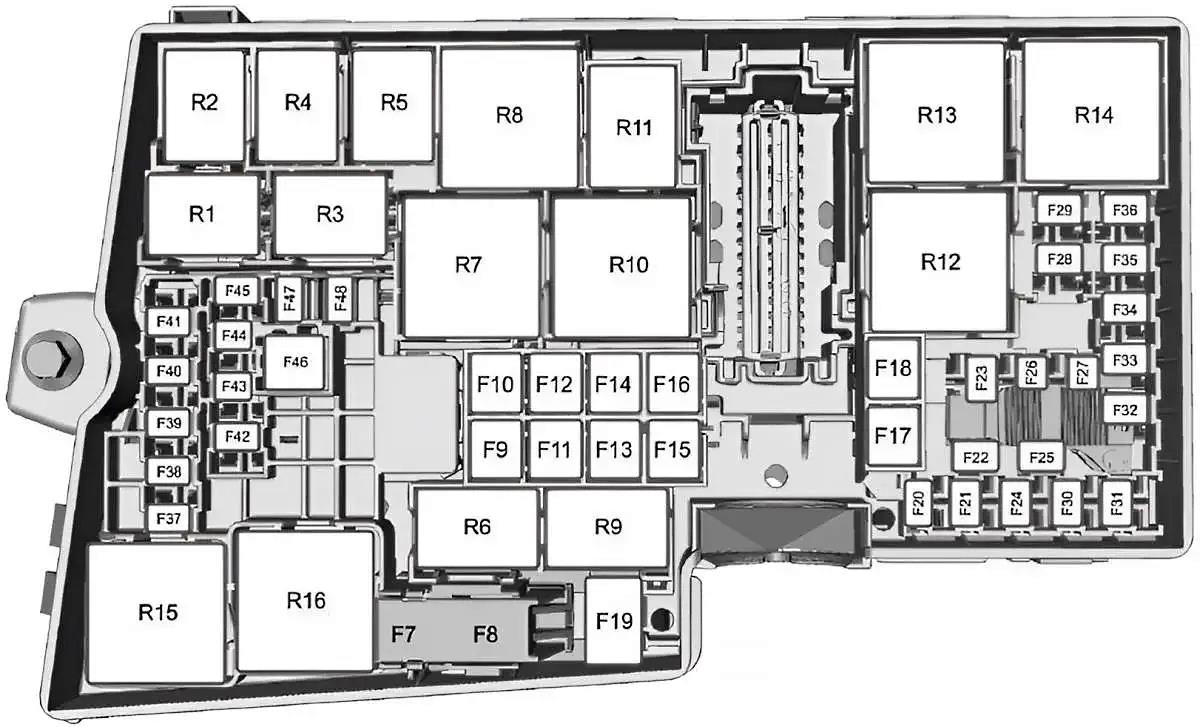

Schéma

No | Affectation des fusibles
1. | Hybrid, Energi : Module de ventilation du radiateur 50A
2. | Hybrid, Energi : Pompe électrique pour le système de refroidissement 50A
3. | Hybrid, Energi : Module électronique de carrosserie 1 50A
4. | Hybrid, Energi : Module électronique de carrosserie 2 50A
5. | Hybrid, Energi : Vide
6. | Hybride, Energi : Vide
7. | Pompe ABS 40A
8. | Valve ABS 30A
9. | Lave-phares 20A ou hybride, Energi : Pompe à vide 40A
10. | Chauffage 40A
11. | 2010-2015 : module de qualité de la tension 30A ou 2015-2017 : système start-stop 30A ou hybride, Energi : calculateur moteur 30A
12. | Unité de contrôle moteur (sauf Hybrid, Energi) 30A
13. | Relais du démarreur 30A ou hybride, Energi : relais du calculateur moteur 25A
14. | Dégivrage du pare-brise (côté droit) 40A ou Hybrid, Energi : essuie-glace arrière 20A
15. | 1.0L EcoBoost : ventilateur de l'intercooler 25A ou 2015-2017 : relais du ventilateur du système de refroidissement 40A ou hybride, Energi : module électronique de la carrosserie (KL30) 30A
16. | Dégivrage du pare-brise (côté gauche) 40A ou hybride, Energi : module électronique de carrosserie (15) 20A
17. | Chauffage d'appoint 20A ou Energi : pompe à huile de transmission 20A
18. | Essuie-glace de pare-brise 20A
19. | ABS, ESP 5A
20. | Avertisseur sonore 15A
21. | Interrupteur de feu stop 5A
22. | Système de surveillance de la batterie 15A ou hybride, Energi : système de surveillance de la pompe à vide 5A
23. | Bobines de relais, commutateur d'éclairage 5A ou hybride, Energi : unité de commande du moteur (15), unité de commande de la boîte de vitesses (15), pompe à huile de la boîte de vitesses (15) 5A
24. | Prise arrière 20A ou hybride, Energi : bobines de relais, commutateur d'éclairage 5A
25. | 2010-2015 : rétroviseurs électriques 10A ou hybride, Energi : ventilateur de refroidissement 10A
26. | 2010-2015 : Unité de contrôle du moteur 15A ou 2015-2017 : Unité de contrôle de la transmission (powerShift) 15A ou 2015-2017 : Unité de contrôle de la transmission 25A ou hybride, Energi : direction assistée 5A
27. | Embrayage du compresseur de climatisation 15A ou hybride, Energi : débitmètre d'air massique 5A
28. | 2015-2017 : caméra de recul, système d'alerte de collision potentielle 7,5A ou hybride, Energi : calculateur moteur 15A
29. | 2010-2015 : dégivrage de la lunette arrière 25A ou hybride, Energi : système de climatisation et de chauffage 10A
30. | Hybride, Energi : appareil de commande du moteur 5A ou appareil de commande du moteur, appareil de commande de la boîte de vitesses 10A
31. | Energi : éclairage de la prise de charge 5A
32.  | 2010-2015 : soupape de recirculation des gaz d'échappement, soupapes de régulation de la torsion, sonde chauffée d'oxygène des gaz d'échappement (systèmes de gestion du moteur), module de commande électronique du ventilateur-relais (enroulement), module de pompe à eau auxiliaire (1.0L EcoBoost) 10A ou 2015-2017 : module de commande du moteur, relais de ventilateur du système de refroidissement 10A ou hybride, Energi : réseau de bord 2 20A
33. | 2010-2015 : bobines d'allumage 10A ou 2015-2017 et 1.5L, 1.6L, 2.0L : module de commande du moteur, bobines d'allumage 15A ou 2015-2017 et 1.0L EcoBoost : module de commande du moteur, bobines d'allumage 20A ode Hybrid, Energi : réseau de bord 4 15A
34. | Injecteur 10A
35. | 2010-2015 et essence : bobine de relais de l'intercooler 5A ou 2010-2015 et diesel : chauffage du filtre à carburant 15A ou 2015-2017 et 1.5L, 1.6L, 2.0L : capteur d'eau de carburant (1.5L, 2.0L), calculateur moteur, bobines d'allumage 10A ou 2015-2017 et 1.0L EcoBoost : calculateur moteur, bobines d'allumage 15A ou hybride, Energi : réseau de bord 3 10A
36. | 2010-2015 : calculateur moteur 10A ou 2015-2017 : store de radiateur actif 5A ou hybride, Energi : équipement électrique du véhicule 1 20A
37. | Non utilisé
38. | Module de commande du moteur, module de commande de la boîte de vitesses (2010-2015) 15A
39. | Module de commande des phares 5A
40. | Direction assistée 5A
41. | Module électronique de carrosserie 20A
42. | 2010-2015 : essuie-glace arrière 15A
43. | Correcteur de phares, éclairage adaptatif (2015-2017) 15A
44. | 2015-2017 : régulateur de vitesse adaptatif 5A
45. | Gicleurs de lave-glace chauffants 10A
46. | 2010-2015 : lève-vitres avant 25A ou 2015-2017 : ventilateur du système de refroidissement 25A
47. | 2010-2015 : Rétroviseurs chauffants 7.5A
48. | Filtre à produits de combustion diesel évaporateur 15A

No | Affectation des relais
R1. | Ventilateur du refroidisseur d'air de suralimentation
R2. | Signal acoustique
R3. | Évaporateur de filtre de produit de combustion diesel et système hybride
R4. | Essuie-glace
R5. | Lave-phares
R6. | Essuie-glace (haute/basse vitesse)
R7. | Pare-brise chauffant ou hybride, Energi : pompe à vide
R8. | Ventilateur de refroidissement ou hybride, Energi : allumage
R9. | Vide
R10. | Ventilateur de refroidissement ou hybride, Energi : capteur de pompe à vide
R11. | Embrayage du compresseur de climatisation
R12. | Ventilateur de refroidissement
R13. | Chauffage
R14. | Unité de contrôle du moteur
R15. | démarreur
R16. | Allumage

Boîte à fusibles de puissance

Plan

N° | Affectation | Ampères
1. | Boîtier de commande de la direction assistée | 80A
2. | Démarreur | 150A
3. | 100A
4. | Appareil de commande multifonctionnel | 50A
5. | Chauffage additionnel | 80A
6. | Boîte à fusibles/relais dans le coffre à bagages | 70A
7. | 60A
8. | Boîtier de commande du moteur du ventilateur | 50A
9. | Appareil de commande multifonctions | 50A
10. | Appareil de commande des bougies de préchauffage | 60A

À l'intérieur de la voiture

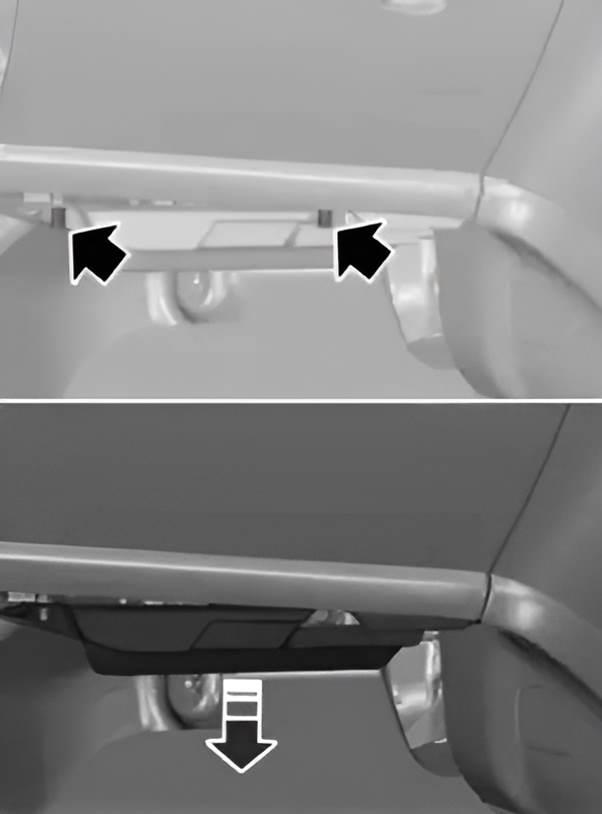

La boîte à fusibles se trouve sous la boîte à gants, derrière le revêtement de l'habitacle.

Pour y accéder, il faut retirer deux vis.

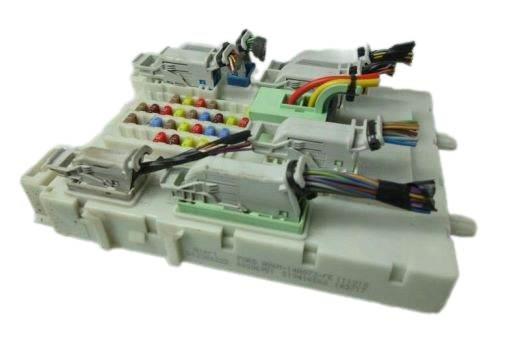

Vue générale.

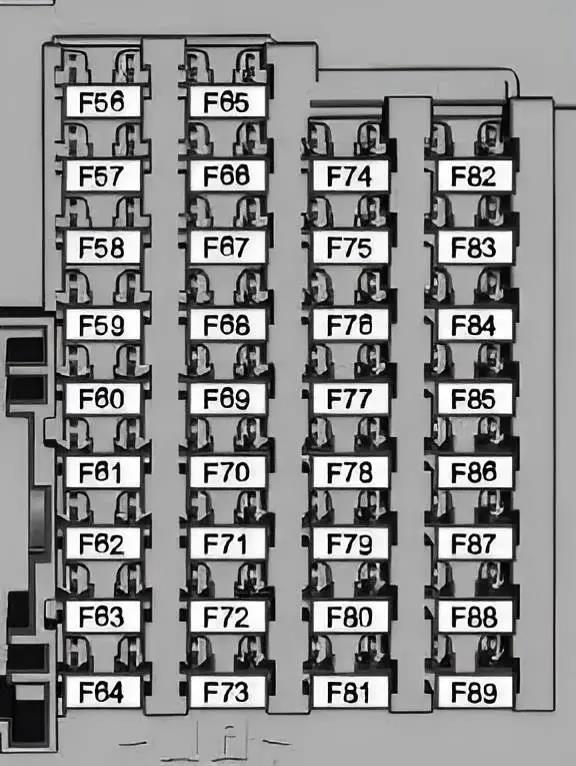

Schéma

N° | Description | Ampères
56. | Module de carburant (fusible de la pompe à essence) | 20A
57. | Vide
58. | Vide
59. | Émetteur-récepteur de l'antivol passif | 5A
60. | Éclairage intérieur, unité de commande de la porte conducteur, éclairage de la boîte à gants, rétroéclairage, unité de commande du toit | 10A
61. | Ford C Max allume-cigare, prise arrière | 20A
62. | Détecteur de pluie, détecteur d'humidité, rétroviseur intérieur anti-éblouissement automatique | 5A
63. | Régulateur de vitesse | 10A
64. | Non utilisé
65. | Déverrouillage de la serrure du hayon à commande électrique | 10A
66. | Serrure de la porte du conducteur, double serrure, serrure de la trappe à carburant (2015-2018) | 20A
67. | Écran d'infodivertissement, module SYNC, module GPS, téléphone (Energi) | 7,5A
68. | Verrouillage électrique de la colonne de direction | 15A
69. | Combiné d'instruments | 5A
70. | Verrouillage central | 20A
71. | Climatisation, unité de commande du chauffage (climatisation mécanique (hybride, Energi)) | 7,5A/10A
72. | Module de volant | 7,5A
73. | Antivol, prise de diagnostic, batterie pour unité audio autonome | 5A
74. | Feux de route | 15A
75. | Feux antibrouillard | 15A
76. | Feux de recul | 10A
77. | Lave-glace pare-brise, lave-glace arrière | 20A
78. | Contacteur d'allumage, bouton de démarrage, système d'accès sans clé | 5A
79. | Bouton d'alarme, radio, navigation, module de commande vocale, lecteur DVD, changeur de CD, bouton de verrouillage des portes | 15A
80. | Toit ouvrant | 20A
81. | capteur de surveillance de l'habitacle, radio, store pare-soleil | 5A
82. | Pompe de lave-glace | 20A
83. | Verrouillage central | 20A
84. | Déverrouillage de la porte conducteur, double verrouillage, déverrouillage de la trappe à carburant (2015-2017) | 20A
85. | Radio, navigation, commutateur d'airbag passager, commutateur de chauffage de siège, chauffage auxiliaire, module de commande de chauffage (climatisation mécanique), relais d'essuie-glace arrière, chauffage auxiliaire, régulateur de vitesse adaptatif | 7,5A
86. | Module de commande des airbags et des ceintures de sécurité, système de détection du passager avant, témoin d'airbag passager | 10A
87. | Volant chauffant | 15A
88. | Module de qualité de la tension | 20A
89. | Vide

Dans le coffre à bagages

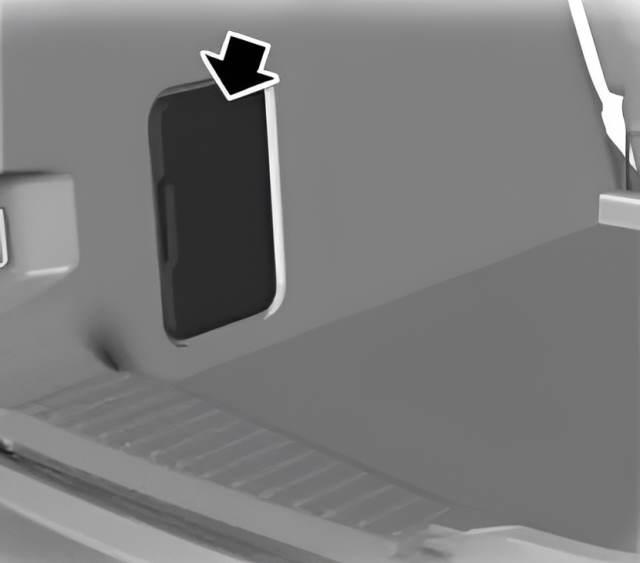

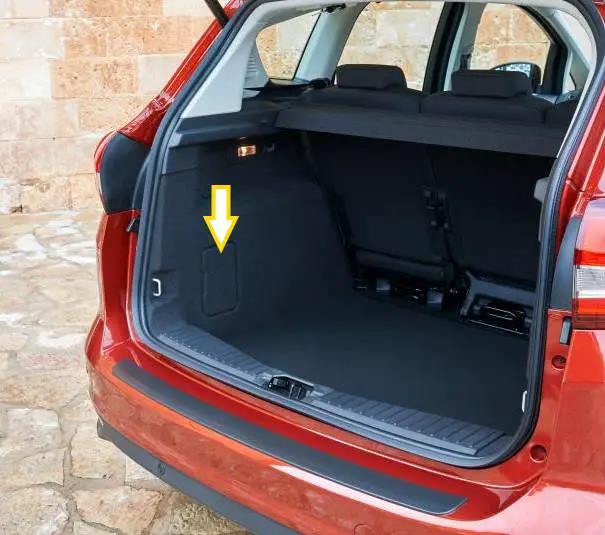

Il se trouve derrière le cache en plastique sur le côté gauche.

Pour y accéder, il faut ouvrir le couvercle.

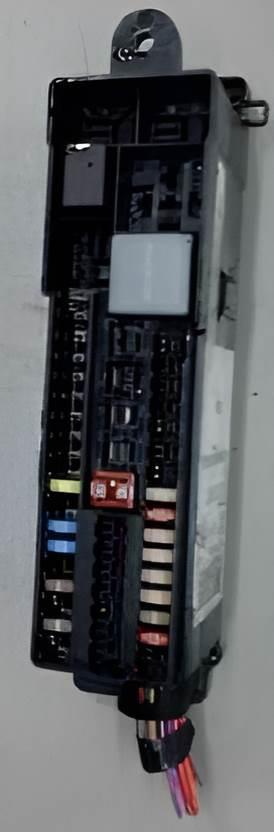

Photo - exemple.

Schéma

N° | Affectation
1. | Ouverture mains libres de la porte du coffre 5A
2. | Système d'accès sans clé 10A
3. | Poignées de porte sur les véhicules équipés du système d'accès sans clé 5A
4. | Module de porte (porte avant gauche) (vitres électriques, verrouillage centralisé, rétroviseurs rabattables électriquement, rétroviseurs chauffants) 25A
5. | Module de porte (porte avant droite) (vitres électriques, verrouillage centralisé, rétroviseurs rabattables électriquement, rétroviseurs chauffants) 25A
6. | Module de porte (arrière gauche) (lève-vitres) 25A
7. | Module de porte (arrière droite) (lève-vitres) 25A
8. | Système antivol 10A ou hybride, Energi : siège passager à réglage électrique 25A
9. | Siège conducteur électrique 25A
10. | 2015-2017 : Lève-vitres électriques 25A ou Hybrid, Energi : dégivrage de la lunette arrière 25A
11. | 2015-2017 : Relais d'allumage 5A
12. | 2010-2015 : Climatisation 10A ou Hybride, Energi : Unité de contrôle de la batterie 15A
13. | 2010-2015 : Combiné d'instruments 5A
14. | Écran du système d'infodivertissement, module GPS (avec module de démarrage et d'arrêt) 7,5A ou Energi : système de charge 10A
15. | 2010-2015 : système audio 15A
16. | Vide
17. | Unité de contrôle de la batterie 10A
18. | Unité de contrôle de la batterie - ventilateur 15A
19. | Energi : ventilateur de charge 15A
20. | Non utilisé
21. | Hybride, Energi : 2013 : Prise intelligente 10A ou Hybride, Energi : 2014-2017 : Prise intelligente 15A
22. | Hybride, Energi : Réduction active du bruit 10A
23. | Vide
24. | Convertisseur DC/AC 30A
25. | Hayon de coffre à commande électrique 25A
26. | Europe : module de remorque 40A ou Energi : charge AC/DC 40A
27. | 2015-2017 : dégivrage de la lunette arrière 30A ou hybride, Energi : prise dans le coffre 20A
28. | Vide
29. | Système de surveillance des angles morts, système de surveillance du marquage au sol, Active City Stop, caméra de recul (sans module de démarrage/arrêt du moteur), allumage (avec système de démarrage/arrêt du moteur) 5A
30. | Module d'aide au stationnement 5A
31. | Hybride, Energi : caméra de recul 5A
32. | Convertisseur DC/AC 5A
33. | 2015-2017 : relais pour essuie-glace arrière 15A
34. | Siège conducteur chauffant 15A ou Hybrid, Energi : siège conducteur chauffant 20A
35. | Siège passager chauffé 15A ou hybride, Energi : siège passager chauffé 20A
36. | Non utilisé
37. | Toit ouvrant Pare-soleil 20A
38-43. | Vide
44. | 2015-2017 : Rétroviseurs électriques 10A
45. | 2015-2017 : Rétroviseurs chauffants 7,5A ou hybride, Energi : capteur d'humidité 5A
46. | 2010-2015 : Système de surveillance des angles morts, système de marquage routier, caméra de recul (avec système d'arrêt/démarrage du moteur) 5A ou hybride, Energi : système de carburant 10A
R1. | contact ou hybride, Energi : borne 15
R2. | Chauffage de la lunette arrière
R3. | Essuie-glace de lunette arrière ou Energi : trappe à carburant
R4. | Vide
R5. | Sirène du système antivol
R6. | Relais auxiliaire ou hybride, Energi : essuie-glace arrière

Tous les appareils électriques

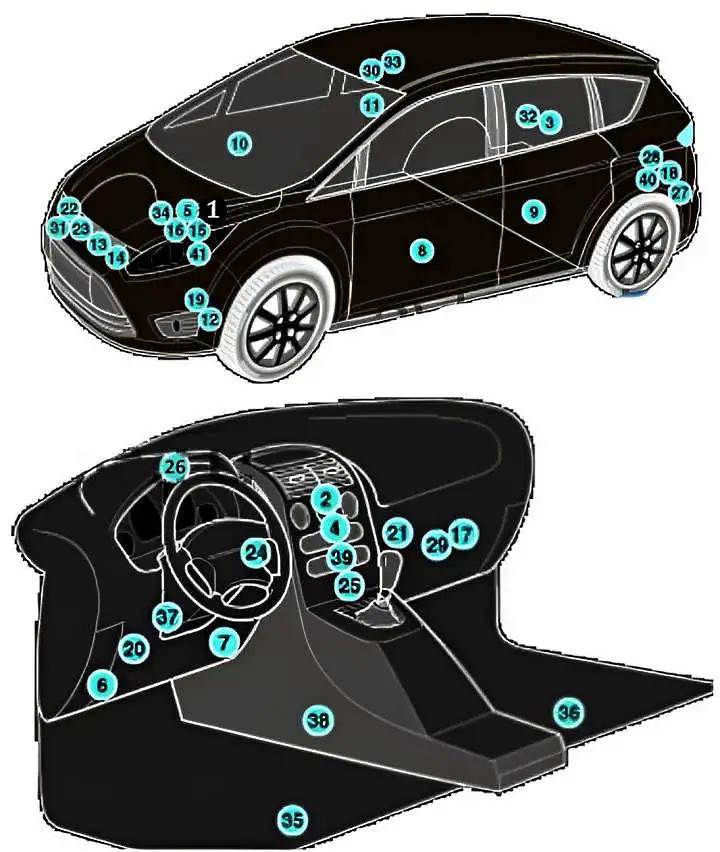

Emplacement général des composants électroniques dans le véhicule.

No | Module
1. | Module de commande électronique de l'ABS
2. | Module de commande électronique de la climatisation
3. | Avertisseur sonore pour le système antivol - à droite dans le coffre à bagages
4. | Module de commande de l'interface du système audio
5. | Batterie
6. | Connecteur de diagnostic (DLC)
7. | Module de commande du convertisseur DC/DC
8. | Module de commande électrique de la porte conducteur
9. | Module de commande électrique de la porte arrière gauche
10. | Module de commande électrique de la porte passager
11. | Module de commande électrique pour le hayon arrière droit
12. | Module de commande électronique (ECM) - derrière la garniture de passage de roue gauche
13. | Module de commande du moteur du ventilateur de refroidissement
14. | Module de commande du volet de radiateur du système de refroidissement
15. | Boîte à fusibles/relais principale, compartiment moteur 1
16. | Boîte à fusibles secteur, compartiment moteur 2
17. | Boîte à fusibles/relais tableau de bord
18. | Boîte à fusibles/relais, coffre à bagages - sur le côté gauche du coffre à bagages
19. | Module de commande des bougies de préchauffage derrière la garniture de passage de roue gauche
20. | Module de commande des phares
21. | Résistance de la soufflerie du chauffage - à côté du moteur de la soufflerie.
22. | Avertisseur sonore 1
23. | Avertisseur sonore 2
24. | Module de commande du commutateur d'allumage
25. | Module de commande pour l'interface du combiné d'instruments
26. | Module de commande pour l'interface du combiné d'instruments
27. | Module de commande pour la commande à distance du verrouillage central et du démarreur du moteur - dans le côté gauche du compartiment à bagages
28. | Unité de commande du système de marquage - dans le coffre à bagages
29. | Module de commande multifonction - dans le boîtier de fusibles/relais sous le tableau de bord - fonctions : Antivol, verrouillage centralisé, feux antibrouillard, pompe à carburant, phares, clignotants/frein d'urgence, éclairage intérieur, essuie-glace/lave-glace arrière, feux de recul, essuie-glace/lave-glace
30. | Unité de commande du système de navigation - Console de toit
31. | Capteur de température de l'air ambiant
32. | Unité de commande du système de stationnement - à droite dans le coffre à bagages
33. | Module de détection des piétons - Console de toit
34. | Module de commande de la direction assistée - sur la colonne de direction
35. | Module de commande du chauffage du siège conducteur - sous le siège conducteur
36. | Module de commande du chauffage du siège passager - sous le siège passager
37. | Module de commande du volant de direction
38. | Module de commande SRS - électronique
39. | Module de commande du téléphone
40. | Module de commande du système électrique de la remorque - sur le côté gauche du compartiment à bagages
41. | Module de commande électronique de la transmission (TCM) - sur la transmission
