Fusibles et relais Ford C-MAX (Mk1), 2003 - 2007

La production du monospace compact C-MAX a commencé en 2003. Il est basé sur la plate-forme Ford C1, sur laquelle sont également construites la Focus Mk II et la famille des MPV compacts Premacy / Mazda5. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le Ford C-Max Mk1 (première génération ; désignation de code C214) 2003, 2004, 2005, 2006, 2007 années-modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.

Dans le compartiment moteur

La boîte à fusibles se trouve sur le côté gauche du compartiment moteur, sous le couvercle en plastique.

Vue d'ensemble.

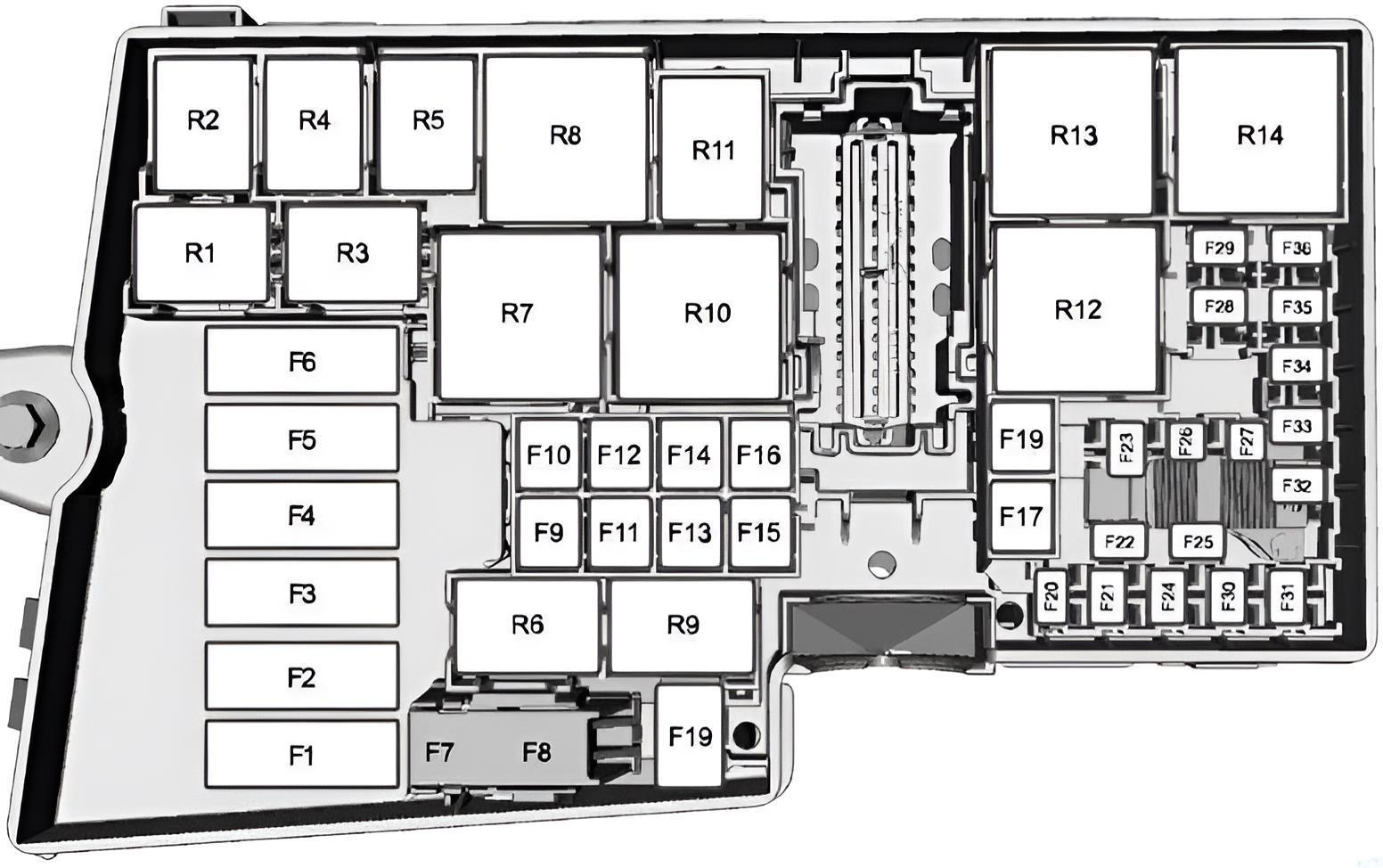

Schéma

N° | Affectation des fusibles | Ampères
1. | Ventilateur de refroidissement | 60A
2. | Direction assistée | 80A
3. | Boîte à fusibles dans l'habitacle | 60A
4. | Boîte à fusibles de l'habitacle | 60A
5. | Chauffage auxiliaire | 80A
6. | Diesel : bougies de chauffage | 60A
7. | Système ABS, pompe de stabilisation dynamique | 30A
8. | Système ABS, vannes du système de stabilisation dynamique | 20A
9. | Unité de contrôle du moteur | 20A
10. | Ventilateur de la climatisation | 30A
11. | Interrupteur d'allumage | 20A
12. | Relais d'allumage 15l | 40A
13. | Démarreur fusible | 20A
14. | Chauffage de vitre, côté droit | 40A
15. | Relais de ventilateur de refroidissement (Sigma - versions sans climatisation uniquement) | 30A
16. | Chauffage du pare-brise, côté gauche | 40A
17. | Frein de stationnement électronique | 30A
18. | Onduleur | 30A
19. | Module ABS | 10A
20. | Avertisseur sonore | 15A
21. | Diesel : chauffage d'appoint | 20A
22. | Module de direction assistée | 10A
23. | Lave-phares | 30A
24. | Diesel : Chauffage auxiliaire | 15A
25. | Contacteur d'allumage | 10A
26. | Boîtier de commande pour boîte automatique | 10A
27. | Embrayage du compresseur de climatisation | 10A
28. | Diesel : calculateur de bougies de préchauffage | 10A
29. | Commande de climatisation divisée | 10A
30. | Unité de contrôle du moteur, unité de contrôle de la transmission automatique | 3A
31. | Chargement intelligent de la batterie | 10A
32. | 16V+VCT : ventilation | 10A
33. | Essence : sondes à oxygène chauffées ou diesel : vanne de dérivation pour air refroidi intermédiaire | 10A
34. | Essence : injecteurs, bobines d'allumage ou Diesel : pompe à carburant | 10A
35. | Appareil de commande du moteur, soupapes | 10A
36. | Appareil de commande du moteur | 10A

No. | Affectation des relais
R1. | Verrouillage du démarreur (boîte automatique)
R2. | Avertisseur sonore
R3. | Feux de recul (boîte automatique)
R4. | Vide
R5. | Préchauffage du diesel ou 16V+VCT : ventilation
R6. | Relais principal
R7. | Chauffage du pare-brise
R8. | Allumage
R9. | Lave-phares
R10. | Chauffage
R11. | Climatiseur
R12. | Ventilateur de refroidissement (sans climatisation)
R13. | démarreur
R14. | Régulation de puissance, ventilateur de refroidissement

À l'intérieur de la voiture

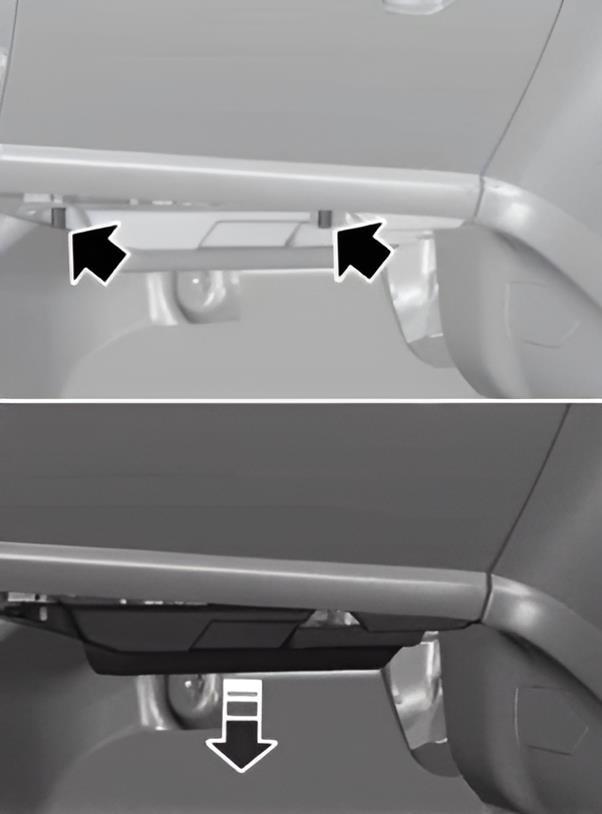

La boîte à fusibles se trouve sous la boîte à gants.

Pour y accéder, il faut retirer les deux vis de fixation.

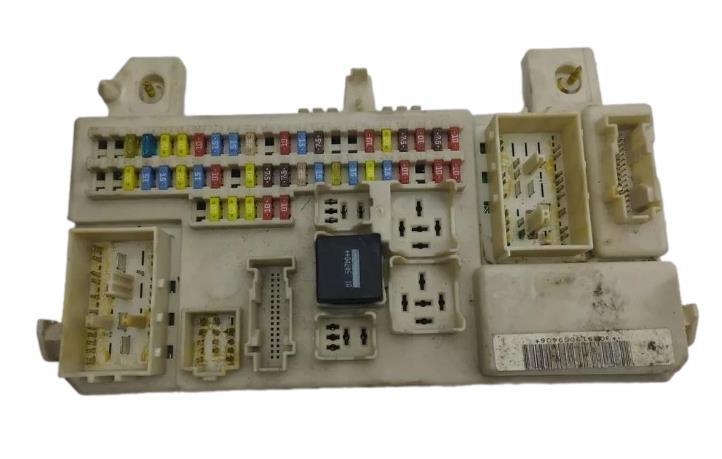

Vue d'ensemble.

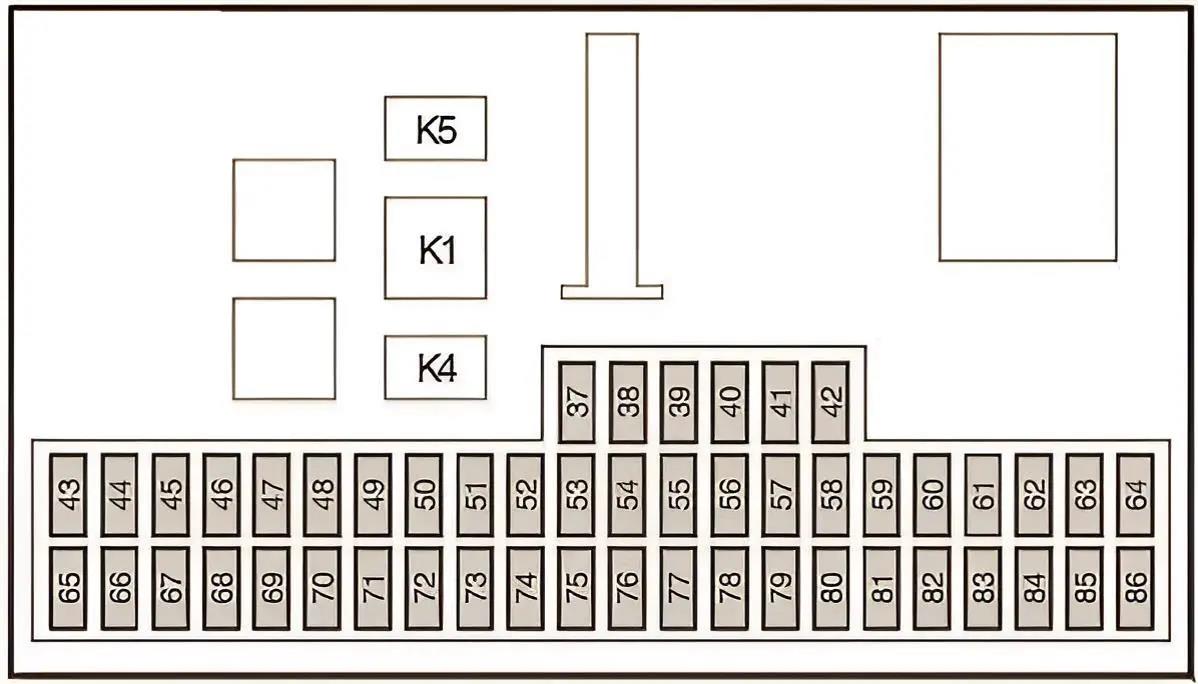

Schéma

No | Affectation des fusibles | Ampères
37. | Feu de route du projecteur gauche | 10A
38. | Feu de route du projecteur droit | 10A
39. | Ford C-Max Fusible de l'allume-cigare, prise arrière | 20A
40. | Toit ouvrant | 20A
41. | Module électrique de la porte passager | 20A
42. | Rétroviseurs chauffants | 7,5A
43. | Modules électroniques (alimentation de la batterie) | 10A
44. | Connecteur de diagnostic (OBD II) | 10A
45. | Feux de jour | 10A
46. | Combiné d'instruments, module électronique multifonctionnel (GEM) | 10A
47. | Pompe de lave-glace, gicleurs de lave-glace chauffés | 15A
48. | Feux de croisement, feux de jour | 20A
49. | Commutateur d'éclairage | 15A
50. | Essuie-glace de pare-brise | 20A
51. | Module de carburant (pompe à essence) | 15A
52. | Lunette arrière chauffante | 25A
53. | Feu de gabarit côté gauche | 7,5A
54. | Feu de gabarit côté droit | 7,5A
55. | Module électrique porte conducteur, verrouillage central | 20A
56. | Système d'accès sans clé | 20A
57. | Sirène de l'alarme antivol | 10A
58. | Système audio (alimentation par batterie) | 15A
59. | Prise de courant du compartiment à bagages, prise de courant de la remorque | 25A
60. | Phare de croisement droit | 15A
61. | Feux de croisement gauche | 15A
62. | Réglage électrique du siège conducteur | 20A
63. | Lève-vitres électriques | 25A
64. | Vide
65. | Airbags | 10A
66. | Correcteur de phares, feux de croisement, module xénon | 7,5A
67. | Antidémarrage (WFS), combiné d'instruments (alimentation de la serrure de contact) | 10A
68. | Radio, combiné d'instruments | 7,5A
69. | Feux antibrouillard | 20A
70. | Modules électroniques (alimentation de la serrure de contact) | 10A
71. | Feux de jour | 10A
72. | Module électronique multifonctionnel (GEM) | 25A
73. | Éclairage de la plaque d'immatriculation | 7,5A
74. | Feu stop | 15A
75. | Unité de commande de la boîte de vitesses, pédale d'accélérateur électrique | 10A
76. | Frein de stationnement électrique | 7,5A
77. | Relais de verrouillage central | 25A
78. | Essuie-glace arrière | 15A
79. | Rétroviseurs rabattables électriquement | 15A
80. | Éclairage intérieur, rétroviseurs extérieurs à commande électrique | 10A
81. | Module électrique du hayon droit | 20A
82. | Module électrique du hayon gauche | 20A
83. | Changeur de CD, Rear Passenger Entertainment System (RSE) | 10A
84. | Feux de recul, prise de remorque | 10A
85. | Système de refroidissement | 10A
86. | Sièges chauffants | 20A

No. | Affectation des relais
K1. | Chauffage de la lunette arrière
K4. | Pompe à carburant (relais de pompe à essence)
K5. | Feux de jour

Tous les appareils électriques

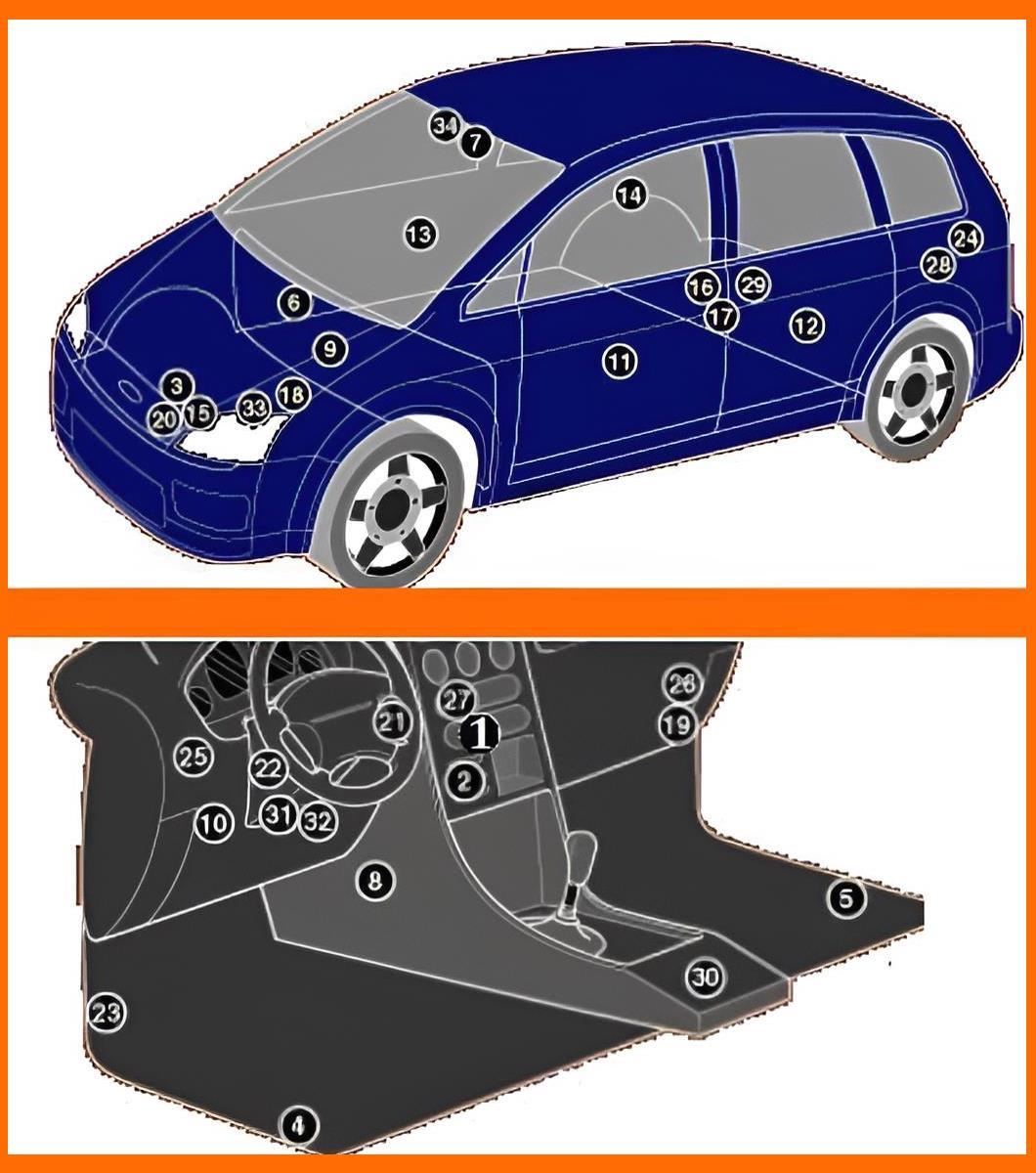

Emplacement général des modules électroniques dans le véhicule.

No | Composant
1. | Module de commande électronique de la climatisation
2. | Capteur de température pour la ventilation du tableau de bord
3. | Capteur d'impact (SRS)
4. | Capteur d'impact SRS, côté conducteur
5. | Capteur de collision SRS, côté passager
6. | Avertisseur sonore de l'alarme antivol
7. | Capteur de lumière solaire
8. | Chauffage d'appoint électrique
9. | Batterie
10. | Connecteur de diagnostic (DLC)
11. | Module de commande électrique de la porte conducteur - dans la porte
12. | Module de commande électrique de la porte arrière gauche - dans la porte
13. | Module de commande électrique de la porte du passager - dans la porte
14. | Module de commande électrique de la porte arrière droite - dans la porte
15. | Module de commande du moteur du ventilateur de radiateur
16. | Module de commande d'alimentation en additif
17. | Module de commande de la pompe d'additif
18. | Boîte à fusibles, compartiment moteur
19. | Boîte à fusibles, compartiment passagers
20. | Avertisseur sonore
21. | Antenne circulaire de l'antidémarrage
22. | Relais de clignotants - dans le commutateur de clignotants
23. | Interrupteur à inertie pour la coupure de carburant
24. | Unité de commande pour l'accès sans clé
25. | Unité de commande d'éclairage
26. | Appareil de commande multifonctions - dans la boîte à fusibles/le relais du tableau de bord - fonctions : Climatisation, antivol, chauffage auxiliaire électrique, verrouillage central, chauffage des vitres, éclairage intérieur, essuie-glaces/lave-glaces
27. | Appareil de commande pour le système de navigation
28. | Appareil de commande pour le système de stationnement
29. | Appareil de commande pour le frein de stationnement
30. | Appareil de commande électronique SRS
31. | Valve électronique de verrouillage de la colonne de direction
32. | Capteur de position du volant
33. | Unité de commande électronique de la transmission
34. | Capteur de pluie (essuie-glace)
