Fusibles et relais Ford C-MAX (Mk1), 2007 - 2010

Le monospace compact a été remanié en 2006. Dans le cadre de cette modernisation, le Ford C-MAX est devenu un modèle à part entière - il a perdu le mot Focus dans son nom et son design a été harmonisé avec le nouveau style « cinétique » de l'entreprise, qui a été testé sur le concept Iosis. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le Ford C-Max (première génération ; restylage ; désignation de code C214 ; plate-forme C1) 2007, 2008, 2009, 2010 années-modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.

À l'intérieur

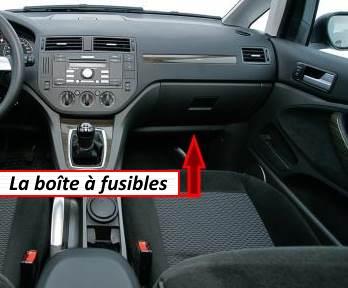

La boîte à fusibles se trouve sous la boîte à gants.

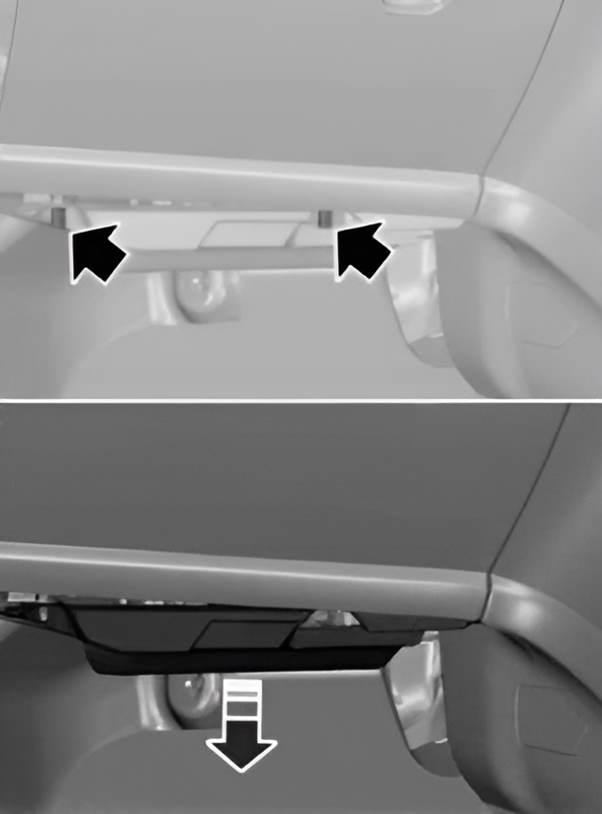

Pour y accéder, il faut dévisser deux vis et les tirer vers le bas.

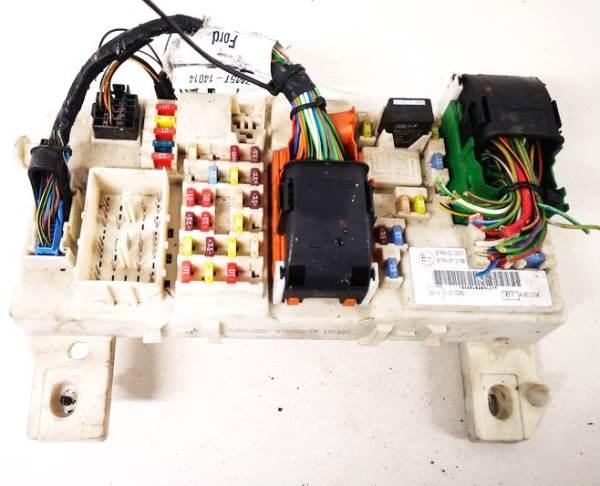

La photo est un exemple.

Schéma

No | Affectation des fusibles | Ampères
100. | Modules électroniques (alimentation du commutateur d'allumage) | 10A
101. | Toit ouvrant, siège conducteur à commande électrique | 20A
102. | Régulateur de chauffage, colonne de direction, filtre à particules diesel, récepteur de télécommande | 10A
103. | Alimentation par batterie pour commande d'éclairage extérieur | 10A
104. | Éclairage intérieur, système d'économie d'énergie | 10A
105. | Chauffage de la lunette arrière | 25A
106. | Système d'accès sans clé | 20A
107. | Combiné d'instruments (alimenté par batterie), connecteur de diagnostic (OBD II) | 10A
108. | Fonctions supplémentaires du combiné d'instruments (système audio et de navigation) | 7,5A
109. | Ford C-MAX allume-cigare, prise arrière | 20A
110. | Feux de jour | 10A
111. | Essence : fusible de la pompe à essence | 15A
112. | Système audio (alimenté par batterie) | 15A
113. | Feux de jour (feux de position) | 10A
114. | Combiné d'instruments, antidémarrage | 10A
115. | Commandes d'éclairage externes, alimentées par l'alternateur | 7,5A
116. | Feux antibrouillard | 20A
117. | Éclairage de la plaque d'immatriculation | 7,5A
118. | Module électrique porte arrière gauche | 20A
119. | Prise dans le coffre à bagages | 15A
119. | Prise dans le compartiment à bagages (si un module de remorque est installé) | 25A
120. | Module électrique du hayon droit | 20A
121. | Sièges avant chauffants | 20A
122. | Airbags | 10A
123. | Rétroviseurs extérieurs chauffants | 7,5A
124. | Feux de gabarit sur le côté gauche | 7,5A
125. | Feu de gabarit côté droit | 7,5A
126. | Système d'actionnement sans clé | 20A
127. | Lève-vitres électriques | 25A
128. | Vide
129. | Essuie-glace | 20A
130. | Vide
131. | Essuie-glace arrière | 15A
132. | Ampoules de feux stop | 15A
133. | Relais de verrouillage central, module électrique de la porte du passager | 25A
134. | Relais de verrouillage central, module électrique de la porte conducteur | 20A
135. | Feux de jour | 20A
136. | Pompe de lave-glace, gicleurs de lave-glace chauffants | 15A
137. | Haut-parleur de batterie de secours | 10A
138. | Unité de commande du moteur, unité de commande de la boîte de vitesses, pédale d'accélérateur électrique | 10A
139. | Feux de route droit | 10A
140. | Feux de route gauche | 10A
141. | Phare de recul, rétroviseurs à réglage électrique | 10A
142. | Phare droit feux de croisement | 15A
143. | Feu de croisement gauche | 15A

No. | Affectation des relais
R1. | Relais de la pompe à essence
R2. | Vide

Dans le compartiment moteur

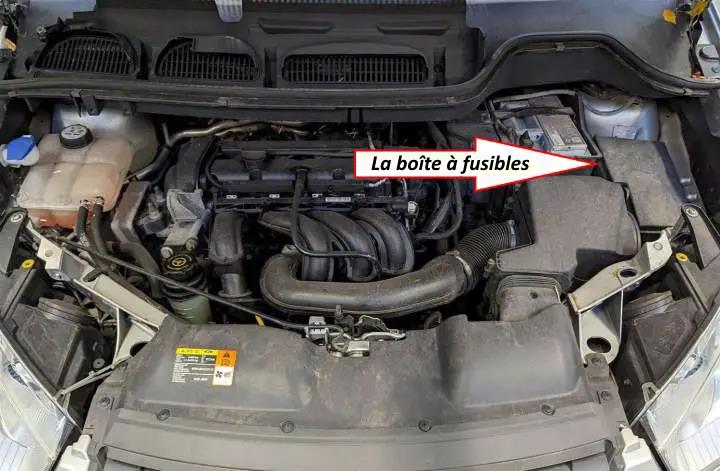

La boîte à fusibles se trouve sur le côté gauche du compartiment moteur, sous le couvercle en plastique.

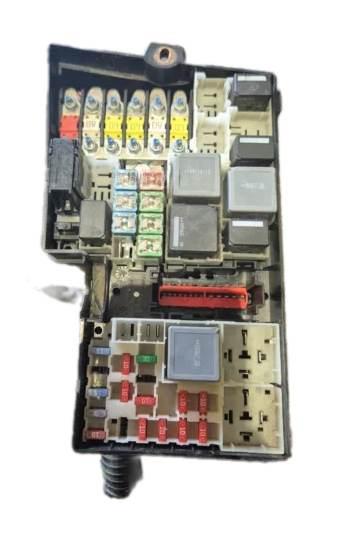

Vue d'ensemble.

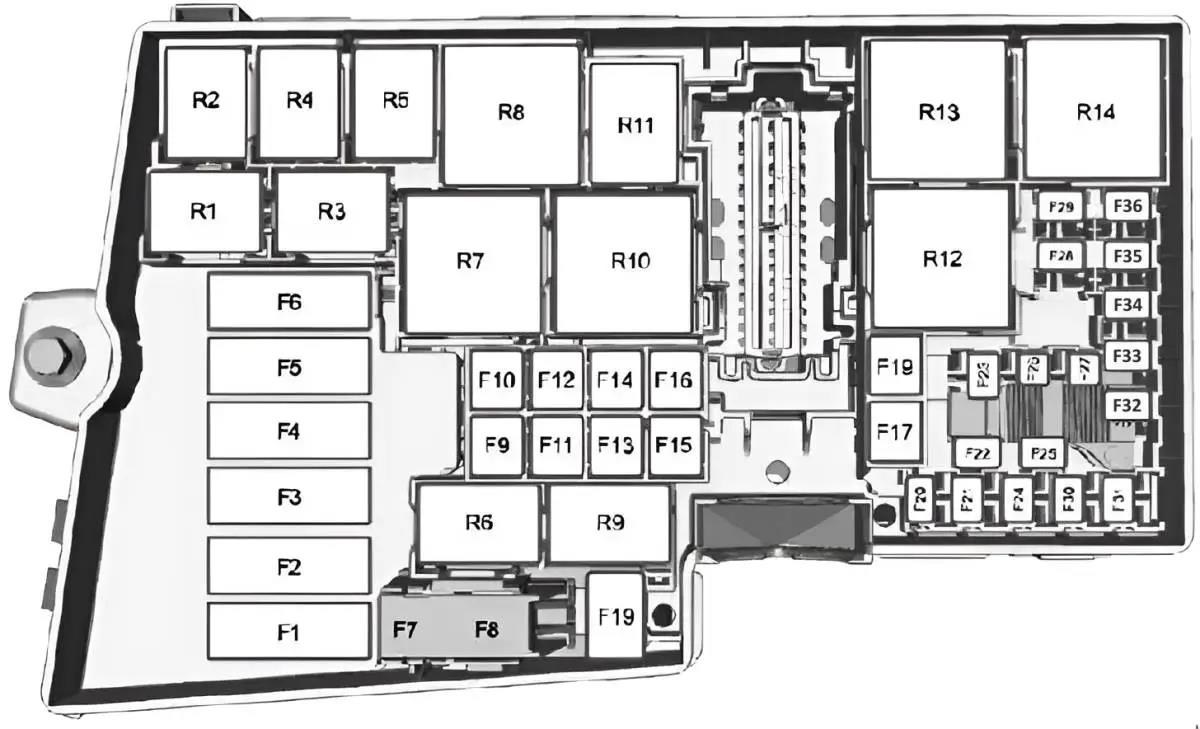

Schéma

N° | Affectation des fusibles | Ampères
F1. | Ventilateur de refroidissement | 40A
F2. | Direction assistée | 80A
F3. | Boîte à fusibles de l'habitacle | 60A
F4. | Boîte à fusibles dans l'habitacle | 60A
F5. | Chauffage d'appoint | 80A
F6. | Diesel : bougies de chauffage | 60A
F7. | ABS, pompe du système de stabilisation dynamique | 30A
F8. | ABS, vannes du système de stabilisation dynamique | 20A
F9. | Unité de contrôle du moteur | 20A
F10. | Ventilateur de la climatisation | 30A
F11. | interrupteur d'allumage | 20A
F12. | Relais d'allumage 15l | 40A
F13. | démarreur fusible | 20A
F14. | Chauffage de vitre, côté droit | 40A
F15. | Relais de ventilateur de refroidissement (Sigma - versions sans climatisation uniquement) | 30A
F16. | Chauffage du pare-brise, côté gauche | 40A
F17. | Frein de stationnement électronique | 30A
F18. | Onduleur | 30A
F19. | Module ABS | 10A
F20. | Avertisseur sonore | 15A
F21. | Diesel : chauffage d'appoint | 20A
F22. | Module de direction assistée | 10A
F23. | Lave-phares | 30A
F24. | Diesel : Chauffage auxiliaire | 15A
F25. | Relais d'allumage | 10A
F26. | Boîtier de commande pour boîte automatique | 15A
F27. | Embrayage du compresseur de climatisation | 10A
F28. | Diesel : calculateur de bougies de préchauffage | 10A
F29. | Commande de climatisation partagée | 10A
F30. | Appareil de commande du moteur, appareil de commande de la boîte automatique | 3A
F31. | Charge intelligente de la batterie | 10A
F32. | Unité de contrôle de la transmission automatique | 10A
F33. | Essence : sondes à oxygène chauffées 10A ou Diesel : vanne de dérivation pour le refroidissement de l'air de suralimentation 10A
F34. | Essence : Injecteurs, bobines d'allumage 10A ou Diesel : Pompe à carburant 10A
F35. | Unité de contrôle du moteur, soupapes | 10A
F36. | appareil de commande du moteur | 10A

No. | Affectation des relais
R1. | Verrouillage du démarreur (boîte automatique)
R2. | Avertisseur sonore
R3. | Feux de recul (boîte automatique)
R4. | Vide
R5. | Préchauffage du diesel / 16V+VCT : ventilation
R6. | Relais principal
R7. | Chauffage du pare-brise
R8. | Allumage
R9. | Lave-phares
R10. | Chauffage
R11. | Climatiseur

Tous les appareils électriques

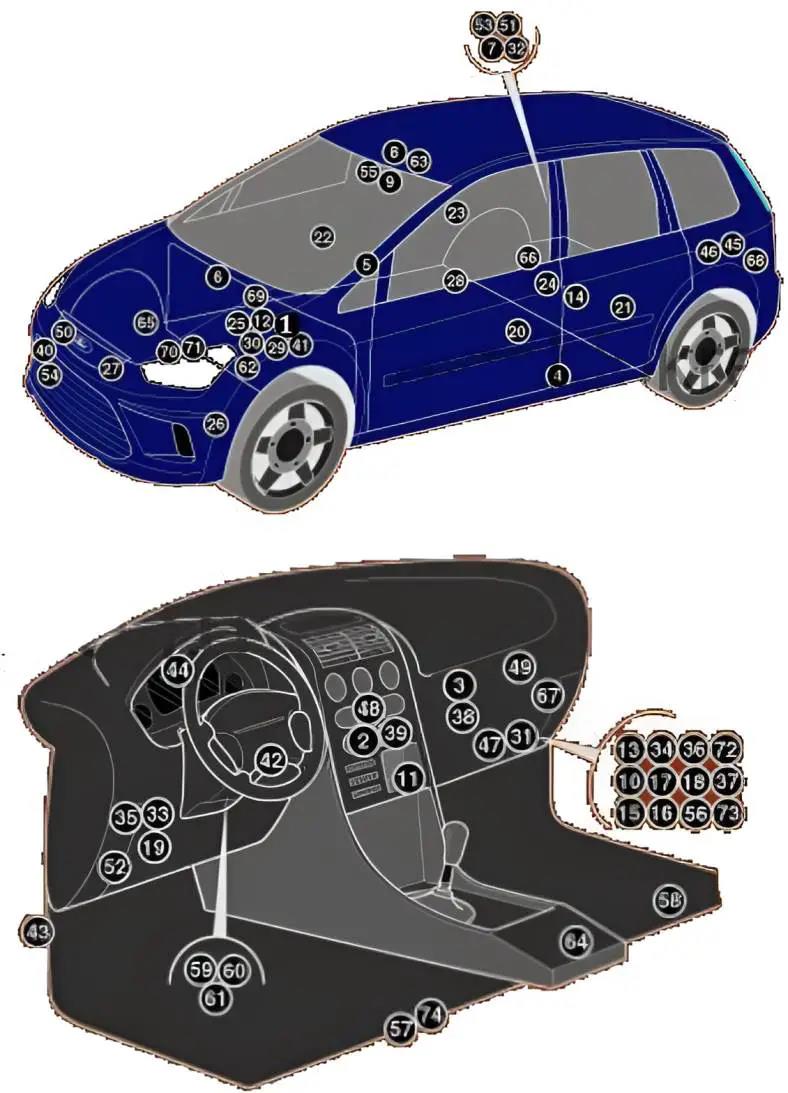

Emplacement général des modules électroniques dans le véhicule.

N° | Module
1. | Module de commande électronique pour l'ABS
2. | Module de commande électronique de la climatisation (avec régulation automatique de la température)
3. | Unité de commande du moteur du ventilateur de la climatisation/du chauffage (avec régulation automatique de la température) - à côté du moteur du ventilateur
4. | Capteur de choc latéral, côté conducteur - dans le montant central
5. | Capteur de choc latéral, côté passager - dans le montant central
6. | Avertisseur sonore de l'alarme antivol (avec batterie en option) - sur la caisse de résonance du système d'admission d'air
7. | Avertisseur du système d'alarme antivol (sans batterie supplémentaire) - dans le côté droit du coffre à bagages
8. | Capteur de changement de volume (alarme antivol) - dans le plafonnier - si disponible
9. | Capteur de lumière solaire - si présent
10. | Relais de commande du système d'éclairage automatique - dans la boîte à fusibles/relais sous le tableau de bord
11. | Chauffage de stationnement (électrique) - le cas échéant
12. | Batterie
13. | Relais de surveillance du courant de la batterie - dans la boîte à fusibles/relais sous le tableau de bord
14. | Unité de commande du système d'alimentation en carburant à deux composants Bi-Fuel (1.8/2.0 essence) - sur le réservoir de carburant - si disponible.
15. | Relais du verrouillage central - dans la boîte à fusibles/relais sous le tableau de bord
16. | Relais de verrouillage central (porte conducteur) - dans la boîte à fusibles/relais sous le tableau de bord
17. | Relais de verrouillage central (déverrouillage)-dans la boîte à fusibles/relais sous le tableau de bord
18. | Relais de verrouillage central, relais de double verrouillage - dans la boîte à fusibles/relais sous le tableau de bord
19. | Connecteur de diagnostic (DLC)
20. | Boîtier de commande électrique de la porte conducteur
21. | Boîtier de commande électrique de la porte arrière gauche
22. | Centrale électrique de la porte passager
23. | Commande électrique de la porte arrière droite
24. | Commande de frein de stationnement - sous le soubassement - si disponible
25. | Unité de commande électronique du moteur (1.6 essence) - près de la batterie
26. | Unité de commande électronique du moteur (sauf 1.6 essence) - derrière le passage de roue
27. | Calculateur de moteur de ventilateur (sauf moteurs 1.6 essence sans climatisation)
28. | Unité de commande d'additif (avec filtre à particules) - sous le siège arrière
29. | Boîte à fusibles/relais, compartiment moteur 1
30. | Boîte à fusibles/régulateur, compartiment moteur 2 près de la batterie
31. | Boîte à fusibles/relais tableau de bord
32. | Boîte à fusibles/relais, coffre à bagages - sur le côté droit du coffre à bagages
33. | Centrale de commande des phares (pour les phares adaptatifs)
34. | Relais de feux de route - dans la boîte à fusibles/relais sous le tableau de bord
35. | Centrale de commande pour le nettoyage des phares (avec phares au xénon)
36. | Relais pour les feux de croisement - dans la boîte à fusibles/relais sous le tableau de bord
37. | Relais du chauffage de la lunette arrière - dans la boîte à fusibles/relais sous le tableau de bord
38. | Résistance du moteur du ventilateur de chauffage (sans régulation automatique de la température) - à côté du moteur du ventilateur.
39. | Boîtier de commande du chauffage (sans régulation automatique de la température)
40. | Signaux acoustiques
41. | Relais du circuit principal d'allumage 2 (avec système de démarrage sans clé) - intégré dans le boîtier de fusibles/relais dans le compartiment moteur 1
42. | Unité de commande de l'antidémarrage
43. | Interrupteur de coupure de carburant à inertie (essence) - sur le montant avant de la carrosserie
44. | Unité de commande du combiné d'instruments
45. | Commande de verrouillage centralisé et de démarrage du moteur à distance - dans le côté gauche du compartiment à bagages - si disponible
46. | Commande du système d'accès sans clé - sur le côté gauche du compartiment à bagages - le cas échéant
47. | Unité de commande multifonction - dans la boîte à fusibles/relais sous le tableau de bord - fonctions : Climatisation, antivol, capteur d'ensoleillement, éclairage, allumage automatique des phares, chauffage de stationnement, contrôle de l'alimentation de la batterie, témoin de niveau bas du liquide de frein, verrouillage centralisé, système de charge, système de maintien de la vitesse, indicateur de frein de stationnement, vitres électriques, phares antibrouillard, indicateur de frein de stationnement, système d'alerte d'urgence, lave-phares, rétroviseurs chauffants, lunette arrière chauffante, Sub
48. | Unité de commande du système de navigation (2008^) - sur l'écran du système de navigation
49. | Unité de contrôle du système de navigation avec lecteur de DVD (^2008) - dans la boîte à gants.
50. | Capteur de température de l'air ambiant
51. | Unité de commande du système de stationnement - sur le côté droit du compartiment à bagages
52. | Haut-parleur du système de stationnement, à l'avant. - le cas échéant
53. | Haut-parleur du système de stationnement, arrière - si présent
54. | Unité de commande de la direction assistée (direction assistée électrique) - dans la pompe de direction assistée.
55. | Capteur de pluie - dans le capteur d'ensoleillement - si présent.
56. | Relais d'essuie-glace/lave-glace arrière - dans la boîte à fusibles/relais sous le tableau de bord.
57. | Unité de commande du chauffage du siège conducteur - sous le siège du conducteur
58. | Boîtier de commande du chauffage du siège passager - sous le siège passager.
59. | Commande de la colonne de direction - si disponible
60. | Commande de verrouillage de la colonne de direction (avec système de démarrage sans clé)
61. | Capteur de position du volant (avec ESP)
62. | Capteur de position de la direction (direction assistée électrique) - sur le guidon
63. | Unité de commande du toit ouvrant électrique
64. | Boîtier de commande électronique SRS
65. | Capteur de hauteur de caisse (avant) - avec phares au xénon
66. | Capteur de hauteur de caisse (arrière) - avec phares au xénon
67. | Unité de commande du téléphone
68. | Unité de commande du système électrique de la remorque sur le côté gauche du compartiment à bagages - le cas échéant
69. | Unité de commande de la boîte de vitesses électronique (boîte de vitesses automatique à 4 rapports)
70. | Unité de commande de la boîte de vitesses électronique (boîte de vitesses automatique à 6 rapports:/CVT)-Boîte de vitesses
71. | Capteur de vitesse du véhicule (modèles avec moteur à essence 1.6 sans ABS, moteur à essence 1.8/2.0) - boîte de vitesses
72. | Relais de moteur d'essuie-glace 1 (basse vitesse) - dans la boîte à fusibles/relais sous le tableau de bord.
73. | Relais moteur d'essuie-glace 2 (grande vitesse) - dans la boîte à fusibles/relais sous le tableau de bord.
74. | Capteur de mouvement latéral/accéléromètre (latéral) (avec ESP)
