En 2011, la gamme DS de Citroën a été élargie par l'introduction de nouveaux modèles - DS4 et DS5. La voiture à traction avant utilise la même plate-forme sur laquelle est créée la Citroën C4 Picasso avec un empattement de 2727 mm, ce qui représente une capacité accrue. Le prototype de la voiture était un concept-car C-SportLounge (2005), dont la DS5 a repris les principales solutions de design. Dans cet article, nous allons examiner en détail l'affectation des fusibles dans le Citroën DS5 (première génération ; carrosserie marque K). Années de production : 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Vous trouverez ici les emplacements, les descriptions et les photos des porte-fusibles. « Allume-cigare » est indiqué en gras.
Dans le compartiment moteur
La boîte à fusibles se trouve à proximité de la batterie.
Vidéo explicative sur l'accès au bloc de distribution.

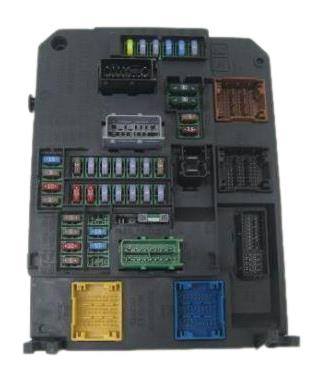

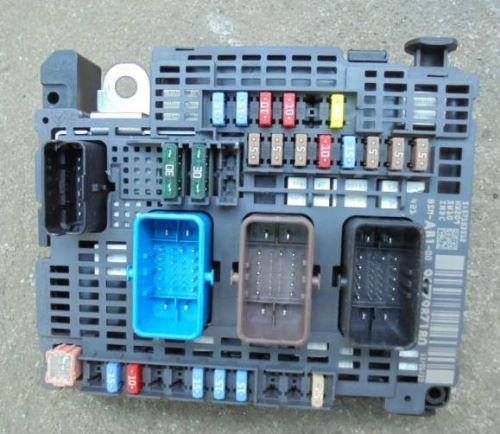

Vue générale.

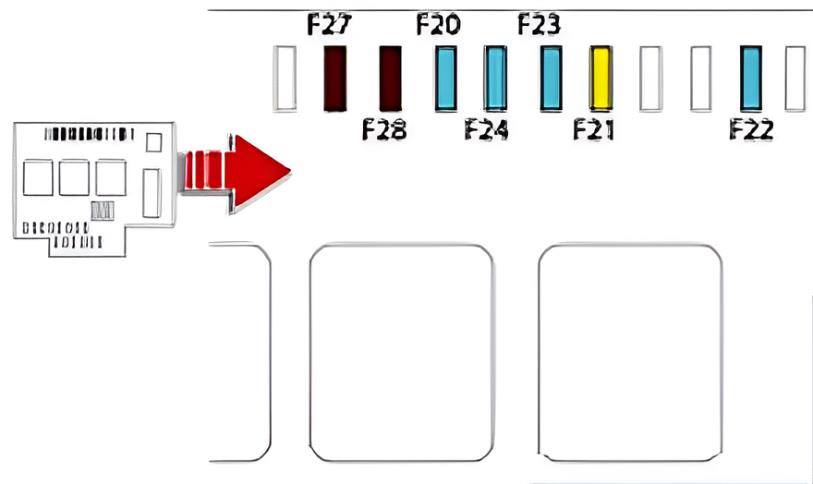

Schéma
N° | Description | Ampères
F20. | Pompe du lave-glace avant/arrière | 15A
F21. | Pompe de lave-phares | 20A
F22. | Avertisseur sonore | 15A
F23. | Phare droit - Feux de route | 15A
F24. | Phare gauche - feu de route | 15A
F27. | Phare gauche | 5A
F28. | Phare droit | 5A

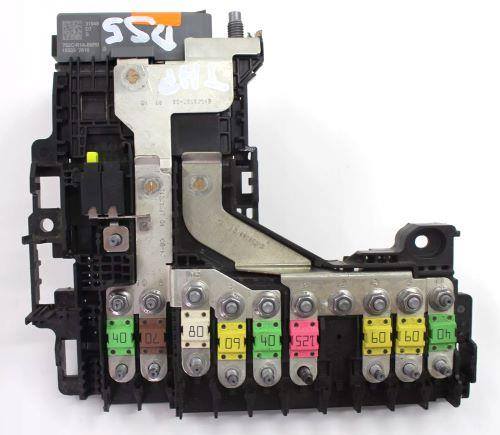

De plus, un bloc de fusibles à courant élevé se trouve sur le couvercle de la batterie.
Dans l'habitacle
La boîte à fusibles se trouve côté conducteur, sur le bord inférieur du tableau de bord ou (pour les véhicules à conduite à droite) derrière la boîte à gants du passager.

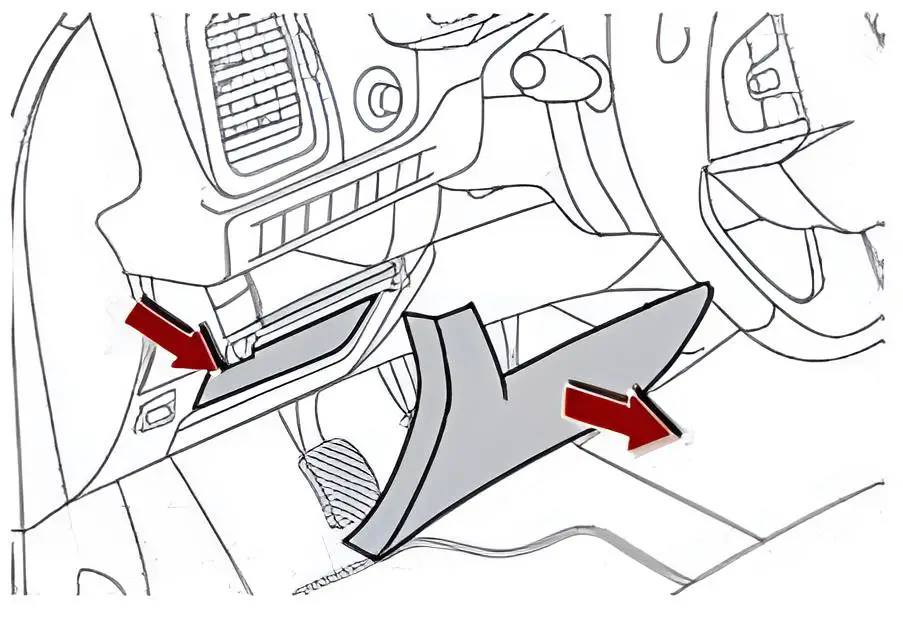

Exemple d'accès.
La photo est un exemple.

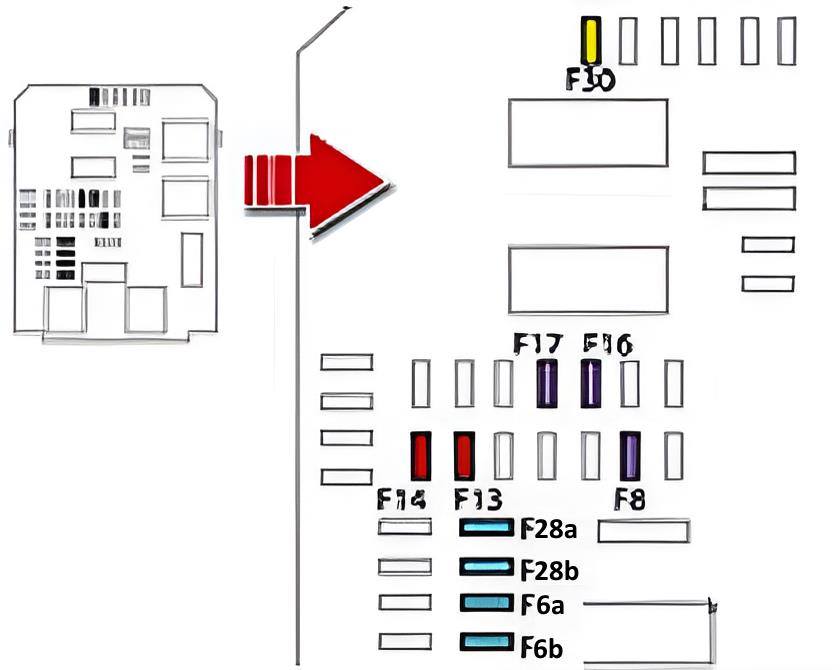

Plan
N° | Affectation | Ampères
F6A/B. | installation audio | 15A
F8. | Système d'alarme de sécurité | 3A
F13. | Allume-cigare, prise 12 V | 10A
F14. | Prise 12 V à l'arrière. | 10A
F16. | Rétroviseur | 3A
F17. | Hayon, rétroviseur | 3A
F28 A/B. | système audio | 15A
F30. | Essuie-glace arrière | 20A
F32. | Amplificateur audio | 10A
