La berline compacte DS4 est le deuxième véhicule développé par Citroën sous la nouvelle marque premium DS, présentée en 2011. Bien qu'elle repose sur la plate-forme de la C4 de deuxième génération, elle s'en distingue par de nombreuses caractéristiques. Sa garde au sol surélevée la positionne comme un véritable crossover urbain. Dans cet article, nous détaillerons l'affectation des fusibles et des relais de la Citroën DS4 de première génération (code carrosserie N). Années de production : 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Vous trouverez ci-dessous l'emplacement, l'affectation et les illustrations des boîtiers à fusibles. Le fusible dédié à l'« allume-cigares » est indiqué en gras.
Dans le compartiment moteur

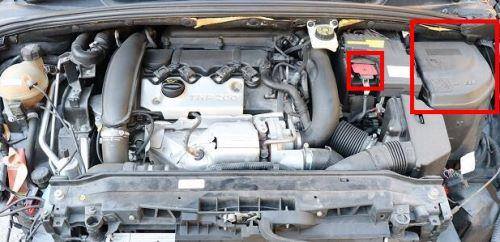

Le compartiment moteur abrite deux boîtiers à fusibles : le Boîtier de Servitude Moteur (BSM) situé à côté de la batterie, et le boîtier de maxi-fusibles (BPGA) intégré à la borne positive de la batterie.
Boîte à fusibles

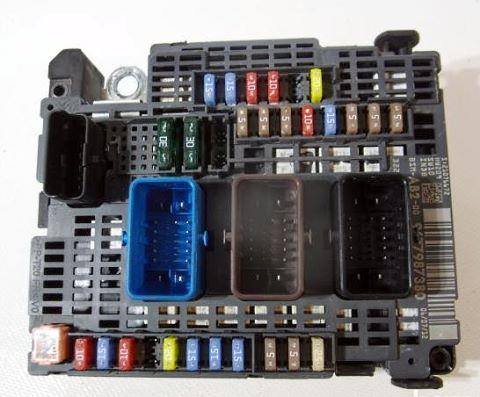

Vue générale.

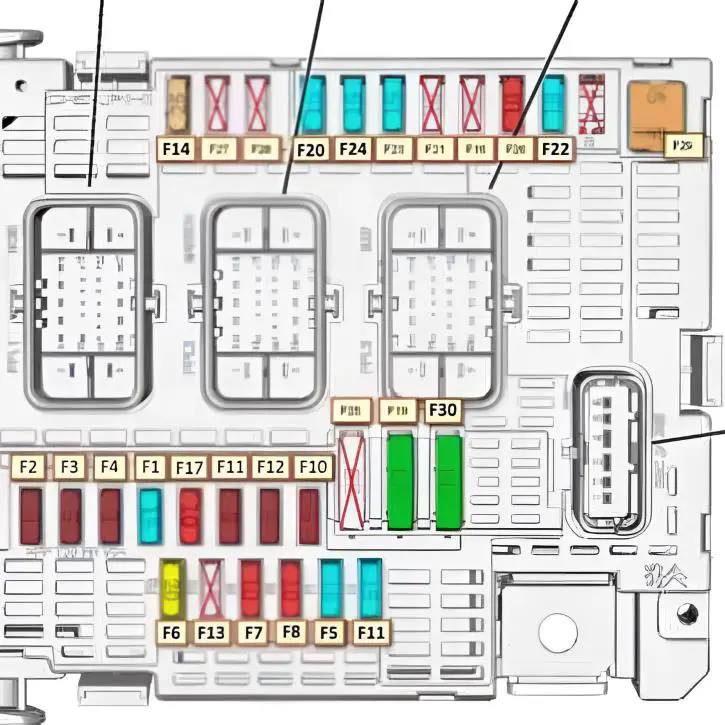

Schéma
N° | Affectation | Ampérage
F1. | Boîtier de protection et de gestion des alimentations (BPGA) | 15A
F2. | Calculateur du groupe motoventilateur (GMV) | 5A
F3. | Calculateur de contrôle moteur | 5A
F4. | Calculateur de contrôle moteur | 15A
F6. | Pompe à carburant et jauge de niveau | 20A
F7. | Actionneurs moteur | 10A
F8. | Actionneurs moteur | 10A
F10. | Contacteur de sécurité du régulateur de vitesse - Calculateur de boîte de vitesses automatique (BVA) | 5A
F11. | Projecteur gauche - Projecteur droit - Ioniseur | 15A
F14. | Compresseur de climatisation | 25A
F15. | Groupe électropompe de direction assistée (GEP) | 5A
F17. | Rétroviseur intérieur électrochrome - Platine de commande lève-vitres et rétroviseurs (côté conducteur) | 10A
F19. | Moteur d'essuie-vitre avant (petite et grande vitesses) | 30A
F20. | Pompe de lave-vitre | 15A
F21. | Pompe de lave-projecteurs | 20A
F22. | Avertisseur sonore (klaxon) | 15A
F23. | Projecteur droit | 15A
F24. | Projecteur gauche | 15A
F26. | Compresseur de climatisation | 10A
F29. | Démarreur | 30A
Les fusibles suivants se situent sur la partie inférieure :
F10. | Calculateur de boîte de vitesses automatique (BVA) | 5A
F11. | Relais de blocage du levier de vitesses (Shift-lock) | 5A
F12. | Calculateur de boîte de vitesses automatique (BVA) | 15A
Vidéo explicative concernant l'accès au boîtier de servitude.

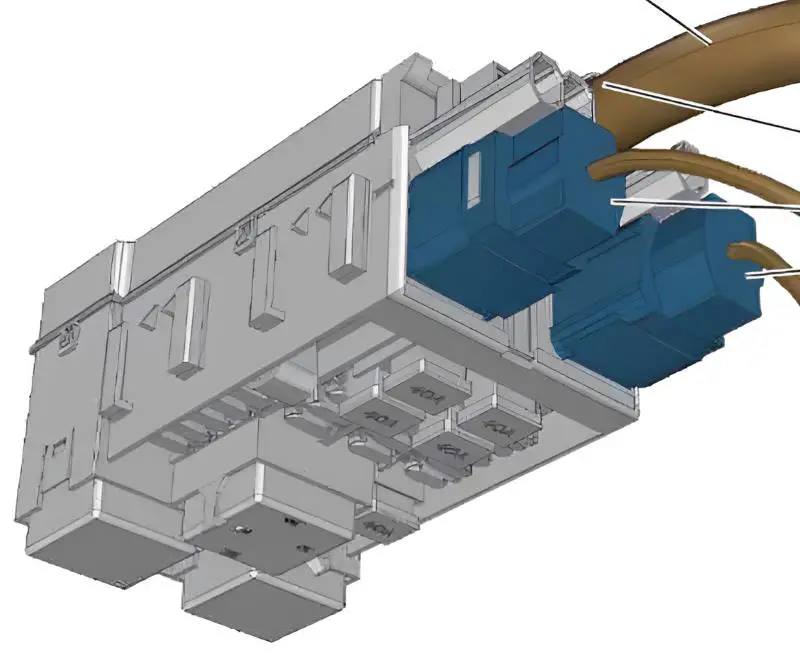

Fusibles de puissance
Situés directement sur la batterie.
Schéma
N° | Affectation | Ampérage
F1. | Non utilisé (Réserve)
F2. | Calculateur de boîte de vitesses (manuelle pilotée ou automatique) | 30A
F3. | Non utilisé (Réserve)
F4. | Non utilisé (Réserve)
F5. | Groupe électropompe de direction assistée (GEP) | 80A
F6. | Boîtier de préchauffage (moteur Diesel) | 70A
F7. | Boîtier de Servitude Intelligent (BSI) | 100A
F8. | Non utilisé (Réserve)
F9. | Groupe électropompe pour boîte de vitesses manuelle pilotée (BMP) | 30A
F10. | Moteur électrique de levée des soupapes (Valvetronic) | 30A
Les feuilles accumulées lors des intempéries peuvent boucher les évacuations de la baie de pare-brise, provoquant des infiltrations d'eau vers le boîtier BSM. Si vos essuie-vitres s'arrêtent subitement, contrôlez le fusible F19 (30A) dans le compartiment moteur. Pour les versions équipées de sièges électriques, un blocage des réglages est souvent lié au fusible F7 (30A) de la platine additionnelle BFH3. Enfin, n'oubliez pas que le verrouillage centralisé dépend du fusible F31 (30A) situé dans l'habitacle. Un diagnostic précis de ces fusibles permet souvent d'éviter le remplacement onéreux du boîtier BSI en concession.
Dans l'habitacle

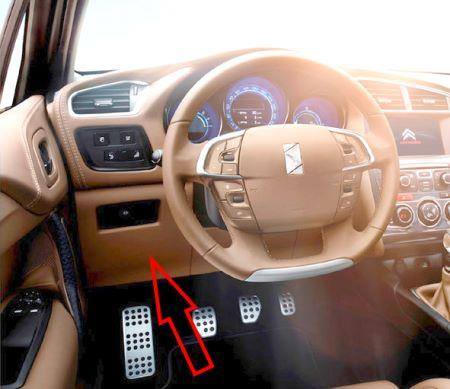

Le boîtier à fusibles se situe côté conducteur, dans la partie inférieure de la planche de bord.
Vidéo explicative concernant l'accès au boîtier de servitude.

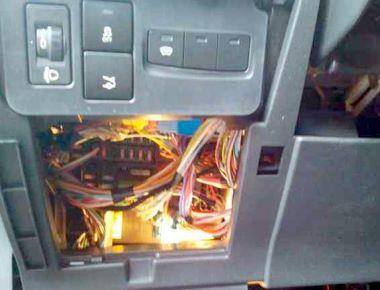

Exemple d'accès.

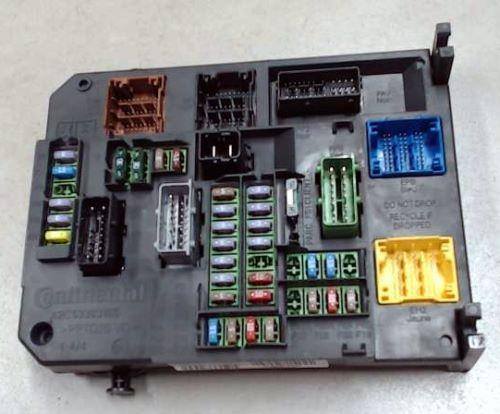

Vue générale.

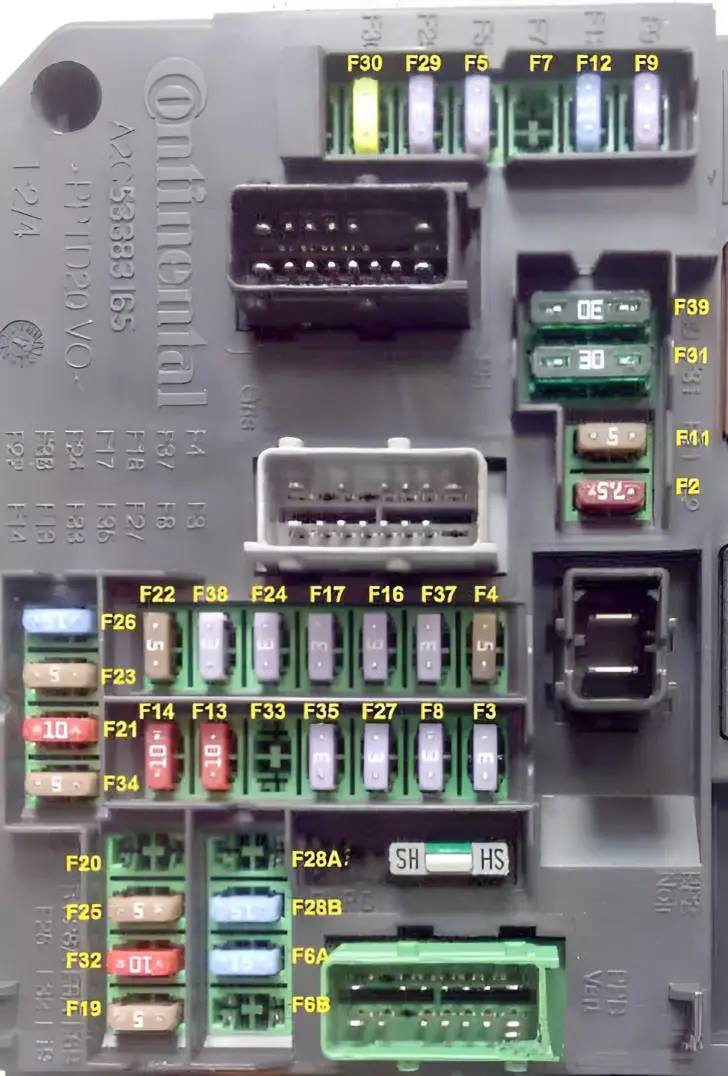

Schéma
N° | Affectation | Ampérage
F2. | Fusible de rechange | 7,5A
F3. | Contacteur antivol ou bouton « START/STOP » | 3A
F4. | Lecteur de clé mains-libres | 5A
F5. | Récepteur de télécommande haute fréquence | 3A
F6 A/B. | Système audio / Autoradio | 15A
F7. | Boîtier d'accès et démarrage mains-libres (ADML) | 15A
F8. | Sirène d'alarme, boîtier d'alarme volumétrique | 3A
F9. | Commandes sous volant (COM2000) | 3A
F11. | Calculateur de contrôle dynamique de stabilité (ESP) | 5A
F12. | Fusible de rechange | 15A
F13. | Fusible de l'allume-cigares avant | 10A
F14. | Fusible de la prise 12V arrière | 10A
F16. | Liseuses arrière, éclairage de la boîte à gants | 3A
F17. | Éclairage des pare-soleil, liseuses avant | 3A
F19. | Combiné d'instruments | 5A
F21. | Façade de commande du système audio et de la climatisation | 10A
F22. | Afficheurs, Aide au stationnement (AAS) | 5A
F23. | Boîtier de servitude moteur (BSM) | 5A
F24. | Capteur de pluie et de luminosité | 3A
F25. | Calculateur d'airbags et prétensionneurs pyrotechniques | 15A
F26. | Non utilisé (Réserve) | 15A
F27. | Contacteur double de pédale de frein | 3A
F28A/B. | Système audio, Système audio (équipement spécifique) | 15A
F29. | Non utilisé (Réserve) | 3A
F30. | Non utilisé (Réserve) | 20A
F31. | Verrouillage centralisé | 30A
F32. | Alimentation de la caméra de recul (version C4L Chine - Connecteur 16V Noir, voie 13) | 10A
F34. | Non utilisé (Réserve) | 5A
F35. | Non utilisé (Réserve) | 3A
F37. | Commandes d'essuie-vitre / Platine de rétroviseurs porte conducteur - Rétroviseur intérieur électrochrome | 3A
F38. | Non utilisé (Réserve) | 3A
F39. | Non utilisé (Réserve) | 10A
La platine additionnelle BFH3 est située à côté du boîtier principal.
N° | Affectation | Ampérage
F1. | Lunette arrière dégivrante | 40A
F2. | Rétroviseurs extérieurs dégivrants | 7,5A
F3. | Relais | 10A
F5. | Lève-vitres électriques arrière | 30A
F6. | Lève-vitres électriques avant | 30A
F7. | Siège conducteur à réglages électriques | 30A
F8. | Toit ouvrant | 30A
R1. | Relais de rétroviseurs extérieurs
R2. | Relais de rabattement des rétroviseurs
R3. | Relais de lunette arrière et de rétroviseurs extérieurs dégivrants
