Fusibles et relais Citroën C5 Aircross (C84), 2017 – 2025

La C5 Aircross est un crossover compact produit par Citroën depuis fin 2017. Elle a été initialement présentée en 2015 sous forme de concept-car. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Citroën C5 Aircross (première génération ; code de carrosserie C84 ; plateforme PSA EMP2) des années modèles 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 et 2025.

Vous trouverez ici des photos des blocs de montage, leurs emplacements et des schémas. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.

Dans le compartiment moteur

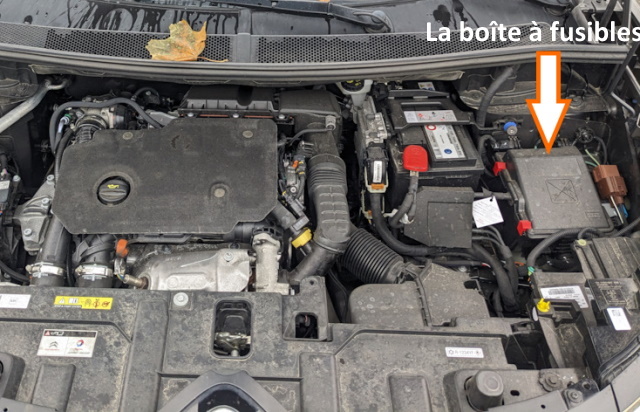

La boîte à fusibles se trouve derrière le capot de protection, près de la batterie.

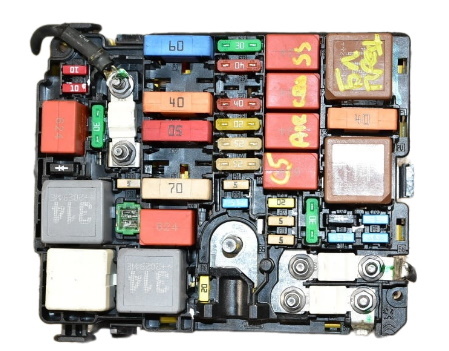

Vue d'ensemble.

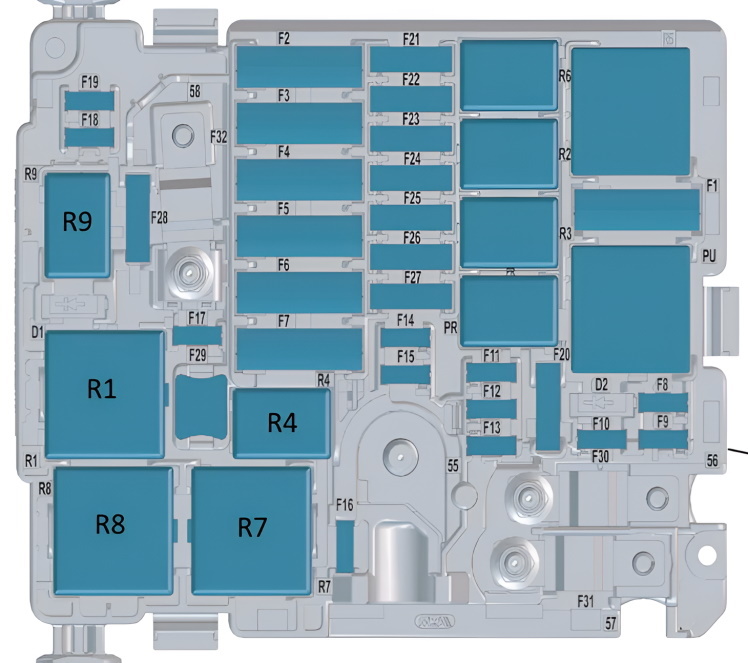

Schéma

N° | Affectation
R1. | Calculateur moteur, diesel Euro 6 (alimentation électrique du module SCR)
R2. | Compresseur de climatisation et chauffage électrique du pare-brise
R3. | Démarreur et préchauffage
R4. | Phares antibrouillard et feux de jour
R5. | Ventilateur de climatisation
R6. | Démarreur
R7. | Relais pour essuie-glaces avant
R8. | Relais pour essuie-glaces avant
R9. | Phares
F1. | Ventilateur de climatisation
F2. | Calculateur pour systèmes ABS/ESP
F3. | Bloc de fusibles dans l'habitacle
F4. | Calculateur pour systèmes ABS/ESP
F5. | Module de commutation intelligent (clignotants droits, feux de position avant droits, feux stop droits, feux de recul gauches, phares antibrouillard droits), chauffage du pare-brise 20 A
F6. | Calculateur pour ventilateur de refroidissement à deux vitesses (GMV), ordinateur BVA AxN8, ordinateur BVA Ax6III (thermique) 20 A
F7. | Module de commutation intelligent
F8. | Fusible de la pompe à carburant
F9. | Pompe d'alimentation pilotée (DW10F), électrovannes d'admission et d'échappement, thermostat piloté, électrovanne de la pompe à huile (rinçage EC, électrovanne électrique, débitmètre d'air d'admission, capteurs d'oxygène (EP6FADTX), thermostat avec commande pilote, alimentation en eau commutable, électrovanne électrique (EP6FDT)
F10. | Calculateur moteur, aimant de la pompe de régulation du débit de carburant diesel, électrovanne de régulation de la pression du turbocompresseur (DV5R et DW10F), thermostat S (DV5R), chauffage de rinçage, électrovannes réglables pour soupape d'admission et d'échappement (EP6FADTX), rinçage de la bouteille, capteurs d'oxygène supérieurs (EB2ADTS)
F11. | Calculateur moteur
F12. | Instruments, relais GMV, Istars, DMTC, refroidissement à eau à commande électrique avec turbocompresseur (EB2ADTS et EP6FADTX), module de service intelligent (EP6FADTX)
F13. | Module de commutation intelligent
F14. | Indicateur de charge de la batterie
F15. | Feux de jour 10A
F16. | Chauffage du pare-brise
F17. | Diagnostic des relais GMP BFRM, BSI1, calculateur moteur, capteur Nox inférieur (injecteurs DV5R et DW10 (DV5R)
F18. | Phares de route droits
F19. | Phares de route gauches
F20. | Calculateur moteur, pompe à dépression (pour ER6EDT), bobines d'allumage (EB2ADTS et EP6FADTX)
F21. | Démarreur
F22. | Réserve (taxi)
F23. | Démarreur et alternateur
F24. | Unité d'alimentation électrique pour remorque
F25. | Boîte à fusibles dans l'habitacle
F26. | Phares antibrouillard
F27. | Module de commutation intelligent (phares de croisement droits, feux de recul droits, phares antibrouillard gauches, feux arrière gauches, troisième feu stop)
F28. | Alimentation électrique de la pompe à urée et résistance pour le chauffage des conduites d'urée (UCE ou DV5R), capteur NOx (DW10F), calculateur moteur (EP6FADTX)
F29. | Essuie-glaces
F30. | Dispositif de préchauffage
F31. | Module de commutation et de protection
F32. | Servodirection, phare de croisement gauche, clignotants statiques, clignotants latéraux, clignotants gauche, feux de position avant gauche et arrière droit, feux stop gauche, éclairage de la plaque d'immatriculation.

À l'intérieur

On trouve ici deux blocs chargés de protéger les composants électriques du véhicule.

Boîte à fusibles n° 1

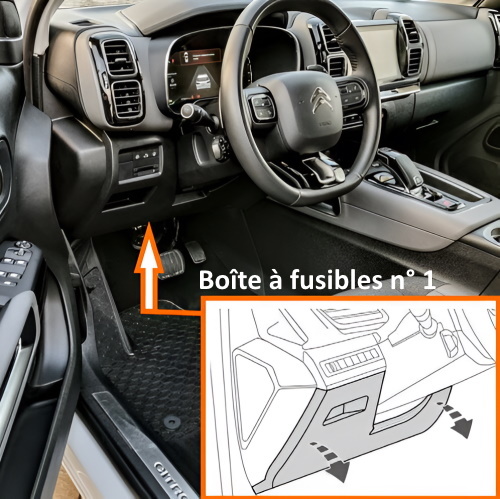

Elle se trouve derrière le revêtement du tableau de bord, côté conducteur.

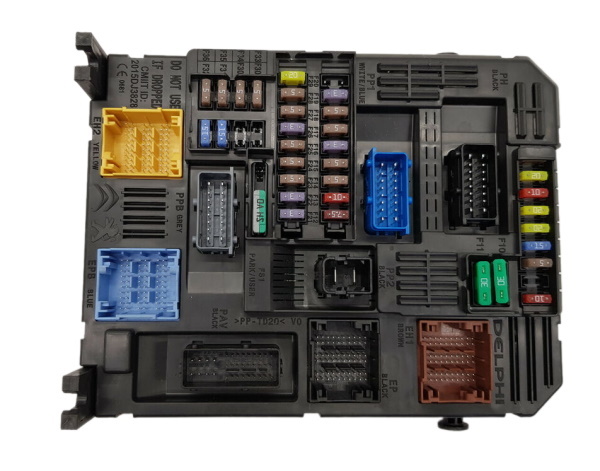

Photo – Exemple.

Schéma

N° | Affectation des fusibles
F1. | Rétroviseur électrochrome, lunette arrière antibuée, filtre à particules diesel, capteurs de stationnement, direction assistée, système de bouteille de gaz, interrupteur de pédale d'embrayage, réglage des rétroviseurs extérieurs
F3. | Module de commande de la position de la remorque
F4. | Signal sonore (klaxon)
F5. | Lave-glace (avant et arrière)
F6. | Lave-glace (avant et arrière)
F7. | Prise arrière / port USB
F8. | Essuie-glace arrière
F10. | Serrure de porte, serrure de coffre
F11. | Serrure de porte, serrure de coffre
F12. | Système Start-Stop, module de connecteur de diagnostic, système de freinage
F13. | Système d'infodivertissement, climatisation
F14. | Sirène d'alarme
F15. | Climatisation
F16. | Levier de vitesses de la boîte automatique, contacteur de pédale de frein, système Stop & Start.
F17. | Tableau de bord
F18. | Unité d'alimentation électrique pour remorque
F19. | Équipement électrique de la colonne de direction, commandes au volant
F21. | START/STOP
F22. | Caméra, capteur de pluie, commande automatique des phares
F23. | Rappel de ceinture de sécurité
F24. | Boîte de vitesses automatique, aide au stationnement améliorée, système de vision panoramique
F25. | Airbags
F26. | Programme électronique de stabilité
F27. | Sirène d'alarme
F28. | Système d'alarme (sirène), chauffage d'appoint, ventilation, récepteur de télécommande
F29. | Système d'infodivertissement
F31/F32. | Fusible pour allume-cigare Citroën C5 Aircross,  prise sur le tableau de bord avant
F34. | Chauffage de la lunette arrière, chauffage du pare-brise, recharge sans fil des accessoires
F35. | Interrupteur d'éclairage, module de connecteur de diagnostic
F36. | Appareils d'éclairage

Boîte à fusibles n° 2

Situé à proximité du premier bloc.

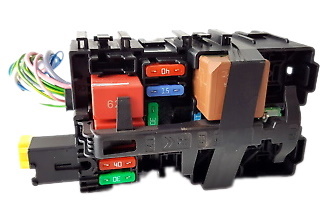

Vue d'ensemble.

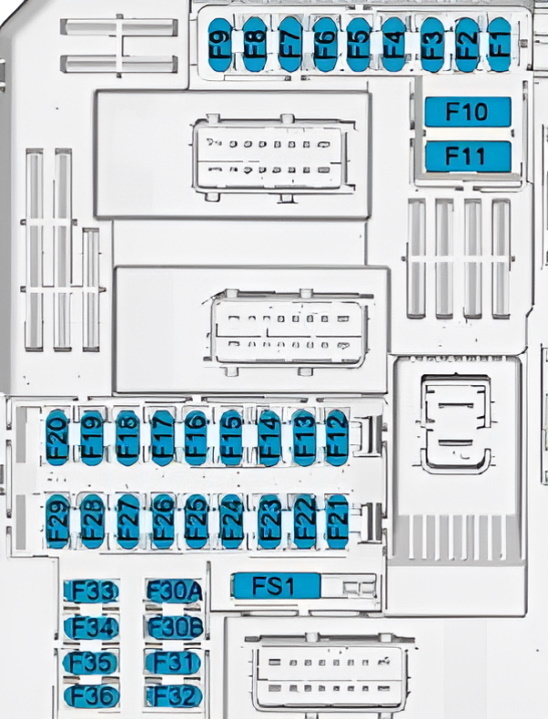

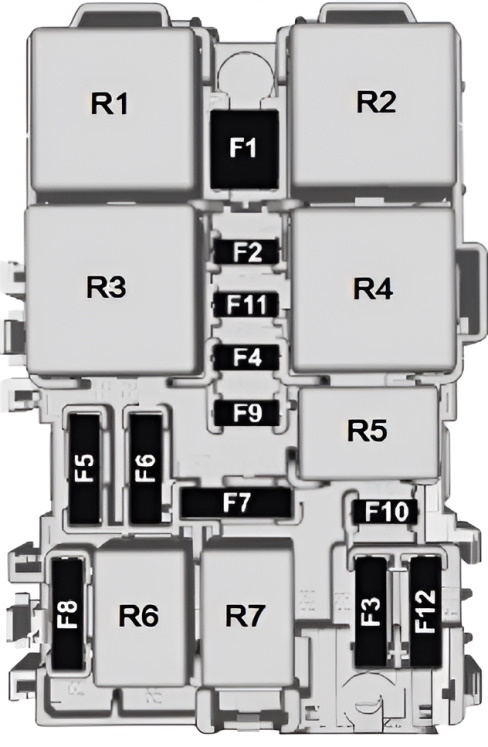

Plan

N° | Description | Courant, A
R1. | Relais pour chauffage des sièges
R2. | Relais pour lève-vitres électriques
R3. | Relais pour chauffage/chauffage de la lunette arrière
R4. | Vide
R5. | Vide
R6. | Vide
R7. | Vide
F1. | Chauffage avant, chauffage de la lunette arrière | 40 A
F2. | Chauffage des rétroviseurs extérieurs | 10 A
F3. | Lève-vitres électriques – avant | 30 A
F4. | Rétroviseurs latéraux rabattables, réglage des rétroviseurs extérieurs | 10 A/15 A
F5. | Lève-vitres électriques arrière | 30A
F6. | Prise dans le coffre
F7. | Chauffage des sièges
F8. | Amplificateur audio
F9. | Vide
F10. | Toit panoramique
F11. | Fonction massage pour les sièges avant | 20A
F12. | Trappe de toit
