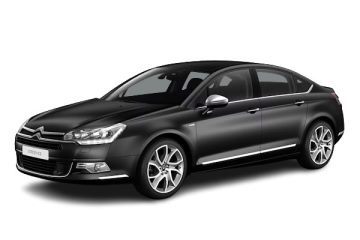

La C5 est une berline familiale du constructeur automobile français Citroën. La présentation mondiale de la deuxième génération a eu lieu le 15 janvier 2008 au Salon de l'automobile de Bruxelles. Cet article détaille l'affectation des fusibles sur la Citroën C5 (deuxième génération ; plateforme PSA PF3 ; codes carrosserie RD et RW). Années de production : 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 et 2017.
Cette section présente les emplacements, les affectations et les illustrations des boîtes à fusibles. Les mentions « Allume-cigare » et « Démarreur » sont indiquées en gras.
Dans le compartiment moteur

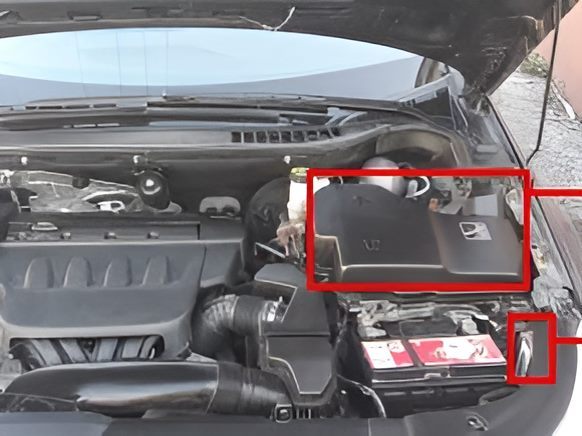

Les boîtiers à fusibles sont situés à proximité de la batterie.

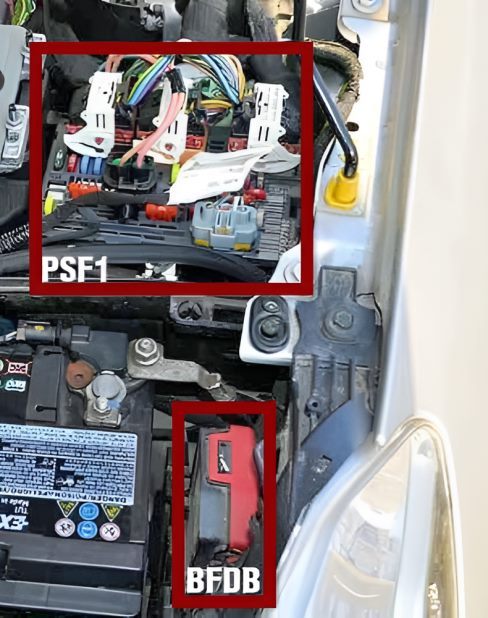

Le boîtier de distribution PSF1 est situé au-dessus de la batterie, tandis que les maxi-fusibles -MF- se trouvent sur le côté. À droite de la batterie se situe le boîtier BFDB.
Boîte à fusibles -PSF1-
Vue d'ensemble.

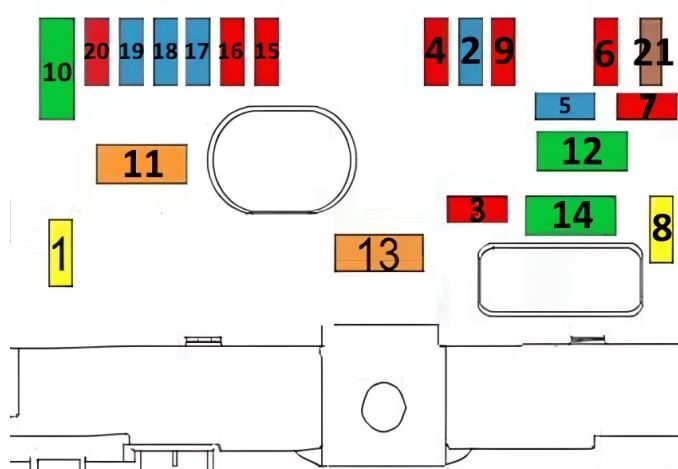

Schéma d'implantation
N° | Affectation | Calibre
1. | Calculateur contrôle moteur | 20 A
2. | Avertisseur sonore | 15 A
3. | Pompe lave-vitre avant/arrière | 10 A
4. | Pompe lave-projecteurs | 10 A
5. | Actionneurs moteur | 15 A
6. | Débitmètre d'air, projecteurs directionnels, prise de diagnostic | 10 A
7. | Verrouillage du levier de vitesses (boîte automatique), direction assistée | 10 A
8. | Démarreur | 20 A / 25 A
9. | Contacteur d'embrayage, contacteur de stop | 10 A
10. | Actionneurs moteur | 30 A
11. | Moto-ventilateur de climatisation | 40 A
12. | Essuie-vitre avant | 30 A
13. | Alimentation du boîtier de servitude intelligent (+ après contact) | 30 A
14. | Réserve | 30 A
15. | Projecteur droit – feux de route | 10 A
16. | Projecteur gauche – feux de route | 10 A
17. | Projecteur droit – feux de croisement | 15 A
18. | Projecteur gauche – feux de croisement | 15 A
19. | Actionneurs moteur | 15 A
20. | Actionneurs moteur | 10 A
21. | Actionneurs moteur | 5 A

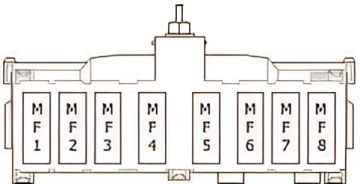

Maxi-fusibles sur barrette latérale -MF-
MF1. | Groupe motoventilateur | 50 A
MF2. | Distribution d'alimentation batterie | 80 A
MF3. | Direction assistée (groupe électropompe) | 80 A
MF4. | Distribution d'alimentation batterie | 80 A
MF5. | Calculateur ABS/ESP | 20 A
MF6. | Calculateur ABS/ESP | 40 A
MF7. | Suspension Hydractive | 20 A
MF8. | Distribution d'alimentation batterie | 80 A
Fusibles de puissance -BFDB-
Ils sont situés à proximité de la batterie.

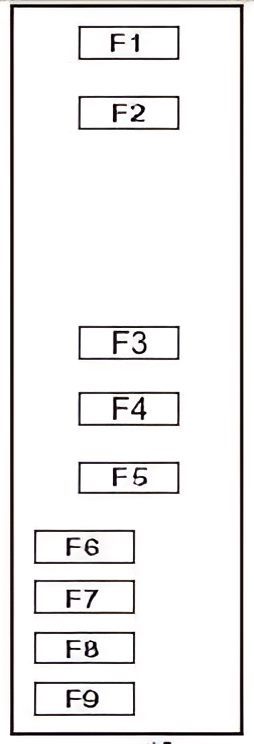

Schéma d'implantation
N° | Affectation | Calibre
F1. | Suspension Hydractive | 40 A
F2. | Bougies de préchauffage (moteurs Diesel) | 70 A
F3. | Groupe motoventilateur | 60 A
F4. | Distribution d'alimentation batterie | 100 A
F5. | Boîtier servitude remorque | 30 A
F6. | Prise 12 V arrière (puissance max. : 100 W) | 25 A
F7. | Projecteurs antibrouillard | 15 A
F8. | Chauffage additionnel (versions Diesel) | 20 A
F9. | Frein de stationnement électrique | 30 A

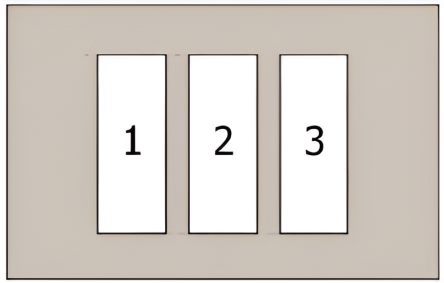

Bloc supplémentaire
Sa présence dépend de l'équipement du véhicule. Il est situé à côté des boîtiers principaux.
1. | Chauffage / Climatisation | 40 A
2. | Chauffage / Climatisation | 40 A
3. | Chauffage / Climatisation | 40 A
Un problème spécifique rapporté sur les routes françaises concerne l'oxydation du boîtier de servitude moteur (BSM) due à des infiltrations d'eau. Si vos essuie-vitres cessent de fonctionner subitement sous une forte pluie, contrôlez le fusible 12 (30 A) dans le compartiment moteur. Pour les versions équipées du frein de stationnement électrique, une panne d'immobilisation peut provenir du fusible F9 (30 A) situé dans le bloc BFDB. Enfin, n'oubliez pas que pour toute intervention sur la batterie, il est impératif de respecter la « règle des 3 minutes » avant de débrancher les cosses, afin d'éviter la corruption des données du BSI, ce qui nécessiterait une reprogrammation coûteuse en concession.
Dans l'habitacle
La boîte à fusibles est située côté conducteur, sous le tableau de bord.
Vue d'ensemble.
Schéma d'implantation
Panneau -A-
N° | Affectation | Calibre
G29. | Libre
G30. | Dégivrage des rétroviseurs extérieurs | 5 A
G31. | Capteur de pluie et de luminosité | 5 A
G32. | Témoin de non-bouclage des ceintures de sécurité | 5 A
G33. | Rétroviseur intérieur électrochrome | 5 A
G34. | Store occulteur de toit ouvrant (Berline) | 20 A
G35. | Éclairage de porte passager, commandes de rétroviseur passager | 5 A
G36. | Hayon motorisé (Break) | 30 A
G37. | Sièges avant chauffants | 20 A
G38. | Réglage électrique du siège conducteur | 30 A
G39. | Réglage électrique du siège passager, amplificateur Hi-Fi | 30 A
G40. | Alimentation du boîtier servitude remorque | 3 A
Panneau -B-
N° | Affectation | Calibre
G36. | Boîte de vitesses automatique (6 rapports) | 15 A
G36. | Boîte de vitesses automatique (4 rapports) | 5 A
G37. | Feux diurnes, prise de diagnostic | 10 A
G38. | Calculateur ESP | 3 A
G39. | Suspension Hydractive | 10 A
G40. | Relais feux de stop | 3 A
Panneau -C-
N° | Affectation | Calibre
F1. | Essuie-vitre arrière (Break) | 15 A
F2. | Verrouillage centralisé | 30 A
F3. | Airbags | 5 A
F4. | Boîte de vitesses automatique, boîtier de chauffage additionnel (versions Diesel), rétroviseurs électrochromes | 10 A
F5. | Lève-vitres avant, toit ouvrant, éclairage de porte passager, commandes de rétroviseur passager | 30 A
F6. | Lève-vitres arrière | 30 A
F7. | Éclairage des miroirs de courtoisie, éclairage de boîte à gants, plafonniers, lampe nomade (Break) | 5 A
F8. | Autoradio, changeur CD, commandes sous volant, écran multifonction, détection de sous-gonflage, calculateur de hayon motorisé | 20 A
F9. | Allume-cigare, prise 12 V avant | 30 A
F10. | Alarme, commandes sous volant, commutateurs d'éclairage et d'essuie-vitre | 15 A
F11. | Antidémarrage codé | 15 A
F12. | Réglage électrique du siège conducteur, combiné d'instruments, témoins de non-bouclage des ceintures, façade de commande de climatisation | 15 A
F13. | Calculateur moteur, relais de coupure de la pompe de suspension, alimentation du calculateur airbag | 5 A
F14. | Capteur de pluie et de luminosité, aide au stationnement, réglage électrique du siège passager, boîtier servitude remorque, amplificateur Hi-Fi, kit mains libres, alerte de franchissement involontaire de ligne (AFIL) | 15 A
F15. | Verrouillage et superverrouillage des portes | 30 A
F17. | Lunette arrière thermique, dégivrage des rétroviseurs extérieurs | 40 A
FSH. | Shunt
Vidéo explicative sur l'accès au boîtier de distribution.
Dans le coffre
La platine de fusibles se situe derrière le garnissage latéral gauche.
N° | Affectation | Calibre
1. | Démarreur
2. | Boîtier de fusibles du compartiment moteur | 150 A
3. | Prise 12 V du coffre | 30 A
4. | Frein de stationnement électrique | 60 A
