La Citroën C5, représentante de la classe D européenne, a été présentée au Salon de l'automobile de Paris en 2000. La production de ce modèle, qui a remplacé la Xantia, a débuté en 2001. Elle est équipée d'une suspension hydropneumatique Hydractive III à mode variable et d'une multitude de systèmes électroniques combinés à un bus multiplex. Dans cet article, nous allons examiner en détail l'affectation des fusibles dans la Citroën C5 (première génération ; désignation interne X4 / X41 ; plateforme PSA PF3 ; codes de carrosserie berline DC / RC et break DE / RE) 2001, 2002, 2003, 2004, 2005, 2006, 2007 et 2008 années-modèles.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.
Dans le compartiment moteur
Il y a ici deux blocs qui sont responsables de la protection des composants électriques du véhicule.
Boîte à fusibles principale
Elle se trouve sur le côté droit du compartiment moteur, à côté de la batterie.
Type 1
Véhicules fabriqués entre 2004 et 2008. Codes de carrosserie RE break et RC berline.
Photo – Exemple.
Schéma
N° | Affectation des fusibles | Ampères
1. | Relais Moteur électrique du ventilateur de refroidissement (basse vitesse), commande du moteur | 20A
2. | Signal sonore (klaxon) | 15A
3. | Lave-glace, pompe de lave-glace pour la lunette arrière | 10A
4. | Lave-phares | 20A
5. | Module de carburant (fusible de la pompe à carburant) | 15A
6. | Unité de commande électronique ABS, chauffage d'appoint – diesel | 10A
7. | Commande de boîte de vitesses automatique, direction assistée | 10A
8. | Démarreur | 20A
9. | Contacteur de feux stop (capteur de position de la pédale de frein) | 10A
10. | Commande du moteur, préchauffeur de carburant – diesel | 30A
11. | Chauffage et climatisation | 40A
12. | Lave-glace | 30A
13. | Appareil de commande multifonction 1 | 40A
14. | Pompe d'évacuation d'air | 30A
Fusibles maxi sur le côté.
F1. | Appareil de commande pour le moteur électrique du ventilateur de refroidissement | 50A
F2. | Système antiblocage (ABS) | 30A
F3. | Système antiblocage (ABS) | 30A
F4. | Appareil de commande multifonction 1 | 80A
F5. | Appareil de commande multifonction 1 | 80A
F6. | Bloc de fusibles/relais, dans l'habitacle | 80A
F7. | Servodirection | 70A
F8. | Moteur électrique pour la commande du châssis | 40A
Type 2
Modèles construits entre 2001 et 2004. Codes de carrosserie DE break et DC berline.
Vue d'ensemble.
Plan
N° | Utilisation | Ampères
1. | Feux de recul | 10A
2. | Pompe à carburant | 30A
3. | Allumage, calculateur ABS, bloc hydraulique de la suspension | 10A
4. | Allumage, calculateur moteur, calculateur de boîte automatique | 7,5A
5. | Capteur de filtre à air (moteurs diesel) | 2A
6. | Feux antibrouillard arrière | 15A
7. | Lave-phares | 20A
8. | Relais de pompe à carburant | 20A
9. | Phare de croisement gauche | 15A
10. | Phare de croisement droit | 15A
11. | Phare de route gauche | 10A
12. | Phare de route droit | 10A
13. | Klaxon | 15A
14. | Pompe de lave-glace | 10A
15. | Bobine d'allumage, électrovanne pour régime de ralenti, sonde lambda | 15A
16. | Pompe à air | 30A
17. | Lave-glace | 30A
18. | Ventilateur électrique de la climatisation | 40A
Fusibles maxi sur le côté.
MF1. | Moteur électrique du ventilateur de refroidissement, résistance du moteur électrique du ventilateur de refroidissement, relais du moteur électrique du ventilateur de refroidissement – bas régime, relais du moteur électrique du ventilateur de refroidissement – haut régime | 50A
MF2. | Système antiblocage (ABS) | 50A
MF3. | Vide
MF4. | Unité de commande multifonction 1 | 80A
MF5. | Unité de commande multifonction 1 | 80A
MF6. | Bloc de fusibles 2 (tableau de bord) | 80A
MF7. | Contacteur d'allumage | 30A
MF8. | Commande du châssis | 40A
Boîte à fusibles supplémentaire
Située près du phare droit.
Schéma
N° | Fonction | Intensité, A
F1. | Chauffage du liquide de refroidissement | 40A
F2. | Chauffage du liquide de refroidissement | 40A
F3. | Chauffage du liquide de refroidissement | 40A
F4. | Vide
1. | Relais 1 du chauffage du liquide de refroidissement
2. | Relais 2 du chauffage du liquide de refroidissement
3. | Relais 3 du chauffage du liquide de refroidissement
À l'intérieur
Situé côté conducteur, en bas du tableau de bord.
Modèles 2004 - 2008
Restylage des modèles 2004-2008. Codes de carrosserie RE break et RC berline.
Vue d'ensemble.

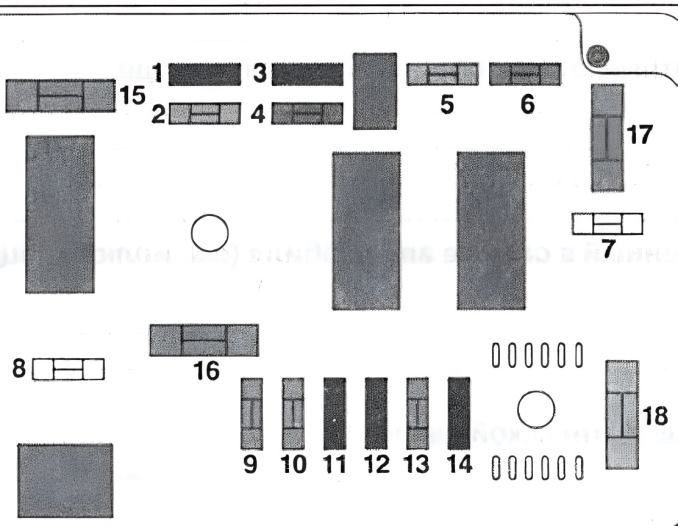

Plan
N° | Affectation des fusibles | Ampères
1. | Essuie-glace arrière | 15A
2. | Verrouillage centralisé | 30A
3. | Unité de commande électronique SRS | 5A
4. | Rétroviseur intérieur avec fonction anti-éblouissement automatique, contacteur de feux stop (capteur de position de la pédale de frein), prise de diagnostic, système de contrôle de stabilité, réglage automatique de la portée des phares | 10A
5. | Lève-vitres électriques avant, lucarne | 30A
6. | Lève-vitres électriques arrière | 30A
7. | Éclairage intérieur | 5A
8. | Système de contrôle de la pression des pneus | 20A
9. | Prise pour appareils supplémentaires, allume-cigare | 30A
10. | Châssis actif, commutateur multifonction sur le volant, écran multifonction, système audio | 20A
11. | Contacteur d'allumage, commande de la boîte de vitesses automatique | 15A
12. | Indicateur de ceinture de sécurité non bouclée, assistant de maintien de voie, capteur de pluie (système d'essuie-glace), capteur solaire (climatisation) | 15A
13. | Unité de commande multifonction 1, unité de commande pour l'équipement électrique de la remorque | 5A
14. | Climatisation, combiné d'instruments, système SRS, système d'aide au stationnement | 15A
15. | Verrouillage centralisé, combiné d'instruments | 30A
17. | Chauffage de la lunette arrière | 40A
Modèles 2001 - 2004
Pour les modèles antérieurs à la mise à jour, deux variantes de l'unité de commande sont possibles. Codes de carrosserie DE/DC.
Type 1
Première variante de l'unité de commande.

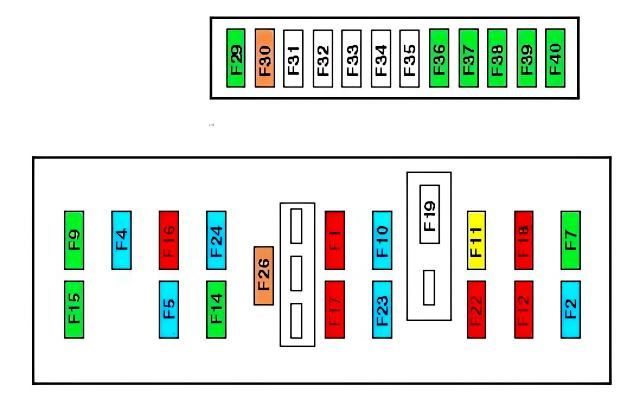

Schéma
N° | Affectation des fusibles | Ampères
F1. | Feux antibrouillard arrière | 10A
F2. | Moteur électrique des essuie-glaces arrière | 15A
F4. | Unité de commande pour le verrouillage électrique des portes – côté conducteur, unité de commande pour le verrouillage électrique des portes – côté passager, réglage électrique des sièges, moteur électrique pour la lucarne | 15A
F5. | Feu stop gauche, feu stop (haut) | 15A
F7. | Console de toit, éclairage intérieur arrière, éclairage de la boîte à gants, panneau de commande de la climatisation/du chauffage, fusible pour allume-cigare Citroën C5, connexion avant pour appareils supplémentaires | 20A
F9. | Calculateur pour le verrouillage électrique des portes – côté conducteur, calculateur pour le verrouillage électrique des portes – côté passager, moteur électrique pour le réglage du toit ouvrant | 30A
F10. | Injecteur pour additif, connexion pour l'équipement électrique de la remorque | 15A
F11. | Commande électronique du moteur (RLZ), commande électronique de la boîte de vitesses, capteur de vitesse, unité de commande pour l'équipement électrique de la colonne de direction, système audio, unité de commande pour le système de navigation, panneau de commande pour la climatisation/le chauffage, écran multifonction, signal sonore du dispositif antivol | 15A
F12. | Capteur de mode de fonctionnement de la boîte de vitesses automatique, feu de position avant droit, feu de position arrière droit, éclairage de la plaque d'immatriculation, allume-cigare, système audio | 10A
F14. | Calculateur pour le verrouillage électrique des portes – côté conducteur, calculateur pour le verrouillage électrique des portes – côté passager, verrouillage centralisé avant, commande électrique du hayon et de la trappe à carburant | 30A
F15. | Verrouillage centralisé arrière, commande électrique des lève-vitres arrière | 30A
F16. | Bloc de fusibles 1 (compartiment moteur), calculateur pour l'alimentation en additifs, calculateur pour l'équipement électrique de la colonne de direction, calculateur électronique SRS | 5A
F17. | Feu stop droit | 10A
F18. | Régulateur de vitesse, commande de la boîte de vitesses automatique, prise de diagnostic, calculateur pour l'équipement électrique de la colonne de direction | 10A
F19. | Vide
F22. | Feu de position avant gauche, feu de position arrière gauche | 10A
F23. | Commande du châssis | 15A
F24. | Combiné d'instruments, écran numérique multifonction, panneau de commande de la climatisation et du chauffage, unité de commande du système d'aide au stationnement | 15A
F26. | Vide
F36. | Amplificateur de sortie pour système audio | 30A
F37. | Réglage électrique du siège – côté passager | 30A
F38. | Réglage électrique du siège – côté conducteur | 30A
F39. | Chauffage du siège – passager | 30A
F40. | Chauffage du siège – conducteur | 30A
Type 2
Deuxième variante de l'unité.
Plan
N° | Affectation des fusibles | Ampères
1. | Feu antibrouillard arrière | 10A
2. | Essuie-glace arrière | 15A
3. | Vide
4. | Capteur de sécurité sur la porte conducteur | 15A
5. | Feu stop arrière gauche | 15A
6. | Vide
7. | Pôle positif du système électrique | 20A
8. | Vide
9. | Lève-vitre avant, toit ouvrant | 30A
10. | Pôle positif du système électrique | 15A
11. | Écran du système d'alarme, appareil de navigation, climatisation, téléphone | 15A
12. | Feu de position avant droit, feu de position arrière droit | 10A
13. | Vide
14. | Verrouillage centralisé | 30A
15. | Lève-vitre arrière | 30A
16. | Commutateur au volant, calculateur d'airbag, boîte à fusibles dans le compartiment moteur | 5A
17. | Feu stop droit | 10A
18. | Capteur de position du volant, capteur de position du levier de vitesses automatique, connecteur de diagnostic | 10A
19. | Vide
20. | Système de navigation, radio | 10A
21. | Vide
22. | Feu de position avant gauche, feu de position arrière gauche | 10A
23. | Bloc hydraulique de la suspension, calculateurs ABS | 15A
24. | Climatisation, téléphone, aide au stationnement, tableau de bord, amplificateur téléphonique | 15A
25. | Vide
26. | Chauffage de la lunette arrière | 40A
G36. | Amplificateur radio | 30A
G37. | Réglage électrique du siège avant droit | 30A
G38. | Réglage électrique du siège avant gauche | 30A
G39. | Chauffage du siège avant droit | 30A
G40. | Chauffage du siège avant gauche | 30A
