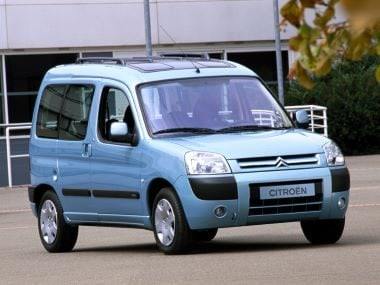

Le Citroën Berlingo appartient à la catégorie des véhicules polyvalents (MPV) et propose à la fois des véhicules utilitaires et des modifications pour le transport de personnes. A la fin de l'année 2002, le modèle a été relooké. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le Citroen Berlingo (première génération ; code corps MF ; restylage M59) 2002, 2003, 2004, 2005, 2006, 2006, 2007, 2008, 2009, 2009, 2010, 2011, 2012 années-modèles avec conduite à gauche.
Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous marquerons séparément les fusibles pour l'allume-cigare et la pompe à carburant.

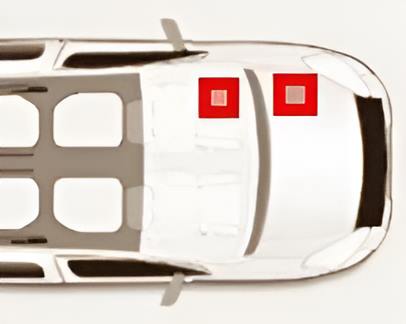

La plupart des éléments de sécurité se trouvent dans des blocs de montage situés dans l'habitacle et sous le capot.
Dans l'habitacle
Pour protéger les circuits électriques du véhicule, il existe deux boîtes à fusibles.
Boîte à fusibles

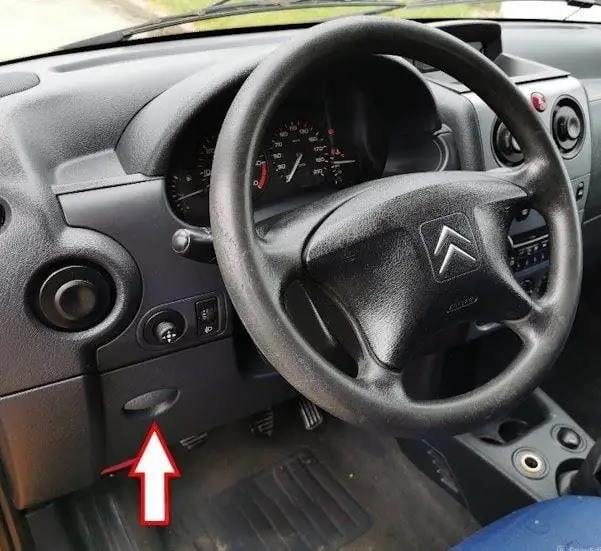

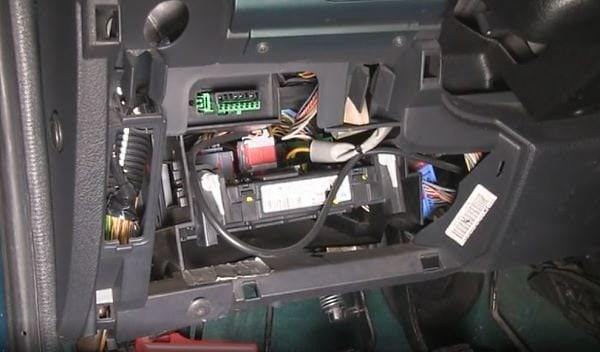

La boîte à fusibles se trouve du côté conducteur, dans la partie inférieure du tableau de bord.
Pour y accéder, il faut retirer le couvercle de protection.

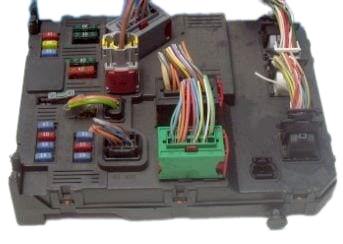

La photo est un exemple de réalisation.

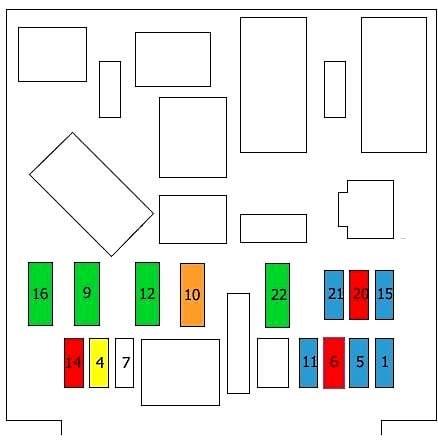

Plan
N° | Tableau des fusibles | Ampères
1. | Essuie-glace arrière (pour les portes battantes), prise 12 V (Modutop) | 15A
4. | Autoradio, combiné d'instruments, écran, COM2000 | 20A
5. | Sirène d'alarme de sécurité | 15A
6. | Prise de diagnostic | 10A
7. | Système d'alarme | 15A
9. | Sièges chauffants, soufflerie électrique Modutop | 30A
10. | Dégivrage électrique de la lunette arrière, rétroviseurs extérieurs chauffants électriques | 40A
11. | Essuie-glace arrière | 15A
12. | Toit ouvrant électrique, vitres électriques | 30A
14. | Réseau VAN COM2000 | 10A
15. | Combiné d'instruments réseau VAN, autoradio, écran | 15A
16. | Verrouillage électrique des portes | 30A
20. | Feu stop arrière droit | 10A
21. | Feu stop arrière gauche | 15A
21. | Fusible allume-cigare du Berlingo, prise 12 V, rétroviseurs extérieurs à commande électrique, éclairage intérieur, éclairage d'orientation pour la lecture de cartes et de documents | 20A

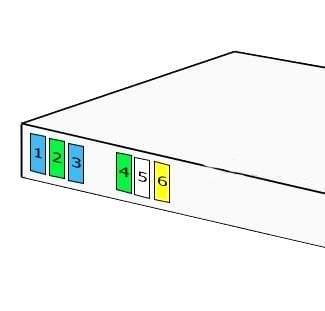

Éléments supplémentaires sur le côté
1. | Système multiplex | 15A
2. | Lève-vitres / Toit ouvrant | 30A
3. | Compresseur de climatisation | 15A
4. | Rétroviseurs extérieurs chauffants | 30A
5. | Essuie-glaces (essuie-vitre) | 25A
6. | Verrouillage central | 20A
Boîte à relais
Se place à côté de l'unité principale.

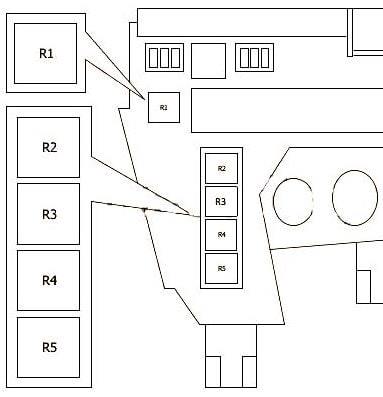

Schéma
No. | Affectation des relais
R1. | Relais moteur
R2. | Relais pour feux de croisement OU relais pour feux de route (avec système d'éclairage diurne)
R3. | feu de croisement
R4. | Chauffage de siège
R5. | Lave-phares
Dans le compartiment moteur
Vous trouverez ici une unité principale et des modules de relais individuels.
Boîte à fusibles

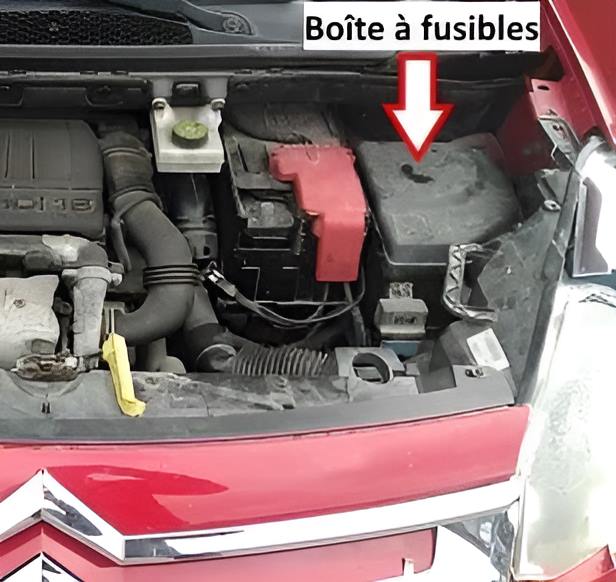

Située du côté conducteur derrière le couvercle de protection.
TYPE 1

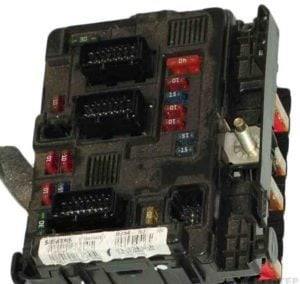

La première version de l'unité de soubassement.

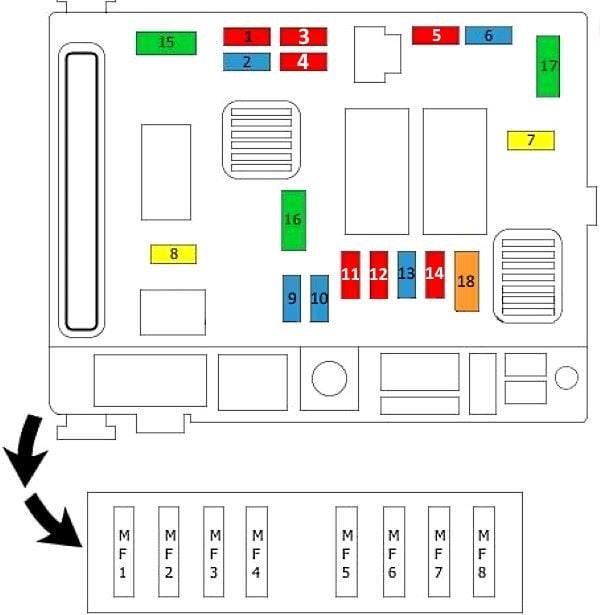

Plan
N° | Description | Ampères
1. | Commutateur de feux de recul / capteur de vitesse du véhicule / commutateur de position de la pédale d'embrayage | 10A
2. | Pompe à essence avec capteur de niveau de carburant, électrovanne de rinçage de l'adsorbeur | 15A
3. | Centrale de commande ABS | 10A
4. | Unité de commande du moteur, ventilateur de radiateur, relais de bas régime, contacteur de pédale de frein | 10A
5. | Réserve
6. | Feux antibrouillard | 15A
7. | Pompe du lave-phares | 20A
8. | Unité de commande du moteur, ventilateur de refroidissement, relais de bas régime | 20A
9. | Phare gauche | 15A
10. | Phare droit | 15A
11. | Phare gauche | 10A
12. | Phare droit | 10A
13. | Avertisseur sonore | 15A
14. | Pompe de lave-glace | 10A
15. | Bobine d'allumage, sondes à oxygène, gicleurs | 30A
16. | Pompe à air | 30A
17. | Essuie-glace | 30A
18. | Ventilateur | 40A
MF1 . | Ventilateur de refroidissement | 20A / 80A
MF2. | Module ABS | 20A / 80A
MF3. | Réserve
MF4. | Bloc de montage de la boîte à fusibles intérieure | 20A / 80A
MF5. | Bloc de montage de boîte à fusibles intérieure | 20A / 80A
MF6. | Réserve | 20A / 80A
MF7. | Interrupteur d'allumage | 20A / 80A
MF8. | Réserve
TYPE 2
Vue générale.

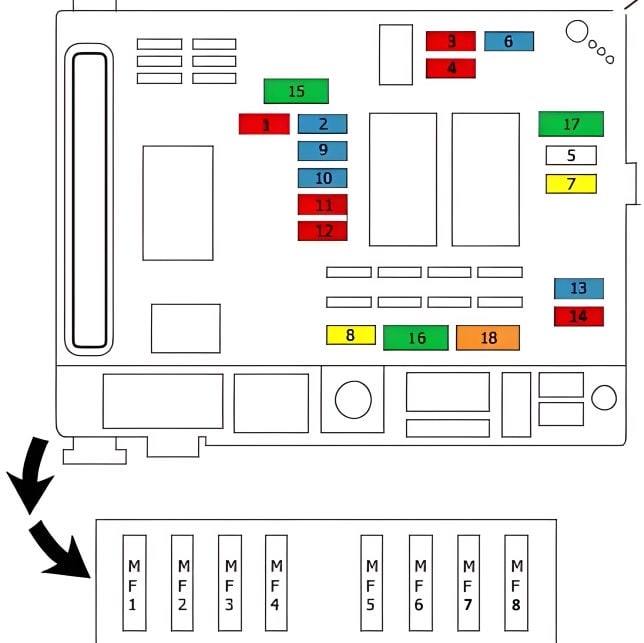

Schéma électrique
No | Tableau des fusibles| Ampères
1. | Feux de recul, système de préchauffage, contact de déclenchement de l'embrayage | 10A
2. | Pompe à essence | 15A
3. | ECU du système ABS | 10A
4. | Unité de contrôle du moteur | 10A
5. | Réserve | 10A
6. | Feux antibrouillard | 15A
7. | Lave-phares | 20A
8. | Appareil de commande du moteur, relais de ventilateur | 20A
9. | Phare de croisement gauche | 15A
10. | Phare droit pour feux de croisement | 15A
11. | Phare pour feux de route gauche | 10A
12. | Phare pour feux de route droit | 10A
13. | Avertisseur sonore | 15A
14. | Lave-glace de pare-brise | 10A
15. | Capteurs moteur | 30A
16. | Pompe à air | 30A
17. | Essuie-glace de pare-brise | 30A
18. | Ventilateur de climatisation | 40A
MF1 . | Relais de ventilateur de refroidissement
MF2. | Unité de commande ESP/ABS (unité hydraulique)
MF3. | Non utilisé
MF4. | BSI
MF5. | BSI
MF6. | Non utilisé
MF7. | Interrupteur d'allumage
MF8. | Non utilisé

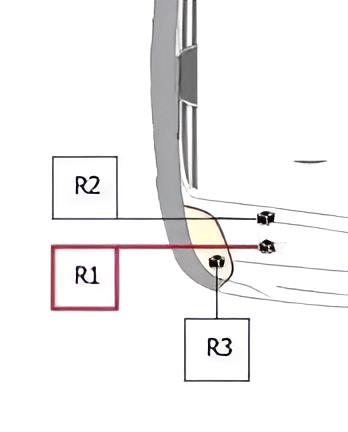

Relais séparés
Certains modules de relais peuvent être logés séparément :
R1 - relais principal;
R2 - ABS/ESP;
R3 - relais de pompe à air
