Le Citroën Berlingo est un ludospace et fourgon utilitaire de segment M très populaire, produit par le constructeur français Citroën. Dans ce document, nous détaillons les schémas de fusibles du Citroën Berlingo de 3e génération (carrosserie K9 ; plateforme EMP2) pour les années de production 2018, 2019, 2020, 2021, 2022, 2023 et 2024.
Vous trouverez ici l'emplacement et les photos des boîtiers de servitude. Nous indiquerons en particulier les fusibles affectés à l'allume-cigare et à la pompe de gavage.
Habitacle

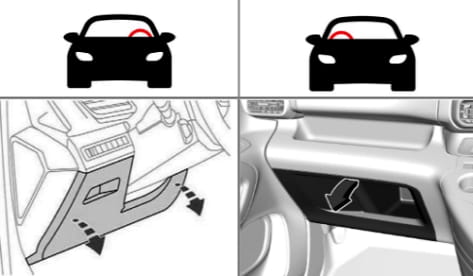

Quelle que soit la position du volant (conduite à gauche ou à droite), le boîtier de servitude principal se trouve du côté gauche, dans la partie inférieure de la planche de bord.
Vue d'ensemble.

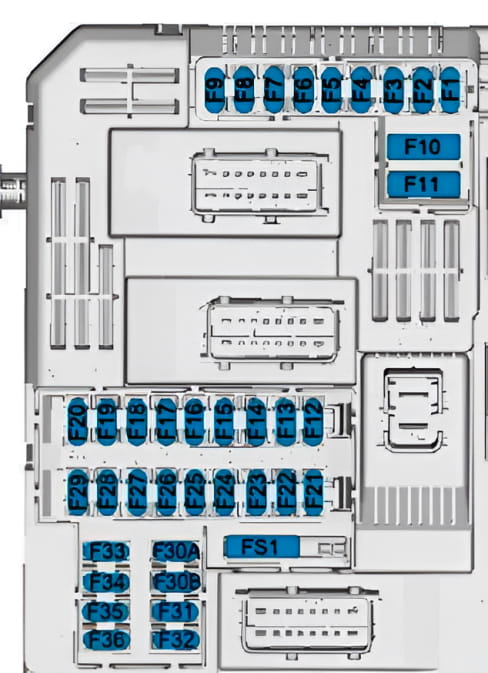

Schéma
1 | Module de recharge sans fil, rétroviseur intérieur électrochrome, direction assistée électrique (DAE), sélecteur de modes de conduite (« Grip Control »), radar avant, calculateur du système SCR (AdBlue)
3 | Chargeur à induction pour smartphone
4 | Avertisseur sonore (klaxon)
5 | Pompe de lave-glace avant et arrière
6 | Pompe de lave-glace avant et arrière
7 | Prises USB arrière
8 | Moteur d'essuie-glace de lunette arrière
10 | Verrouillage centralisé (portes et hayon)
11 | Verrouillage centralisé (portes et hayon)
12 | Calculateur du système Stop & Start, prise de diagnostic OBD-II, calculateur ABS / ESP
13 | Système multimédia, façade de climatisation
14 | Sirène de l'alarme d'origine
15 | Calculateur de boîte de vitesses automatique (BVA), combiné d'instruments, façade de climatisation
16 | Calculateur du système Stop & Start, calculateur ABS / ESP
17 | Combiné d'instruments
18 | Calculateur d'aide au stationnement (radars de recul)
19 | Commandes sous volant (commodo), commandes au volant
21 | Module de l'alarme d'origine
22 | Caméra d'aide à la conduite sur pare-brise, capteur de pluie et de luminosité
23 | Témoin de ceinture de sécurité non bouclée, calculateur Stop & Start, boîtier de servitude remorque (BSR)
24 | Écran tactile 7 pouces, système de stationnement automatique, caméras de vision panoramique
25 | Calculateur des coussins gonflables (SRS)
26 | Contrôle électronique de trajectoire (ESP)
27 | Alarme, boîtier de commande du chauffage additionnel autonome (« Webasto »)
28 | Boîtier télématique (OnStar / BTA / eCall)
29 | Système multimédia (unité centrale / autoradio)
32 | Allume-cigare / Prise 12 V sur la façade avant
34 | Rétroviseur intérieur électrochrome, système d'aide au stationnement
35 | Module d'éclairage, prise de diagnostic OBD-II, façade de climatisation
36 | Éclairage de l'habitacle (plafonniers), prises USB avant
Un boîtier de fusibles et de relais supplémentaire se trouve derrière le boîtier principal dans l'habitacle.

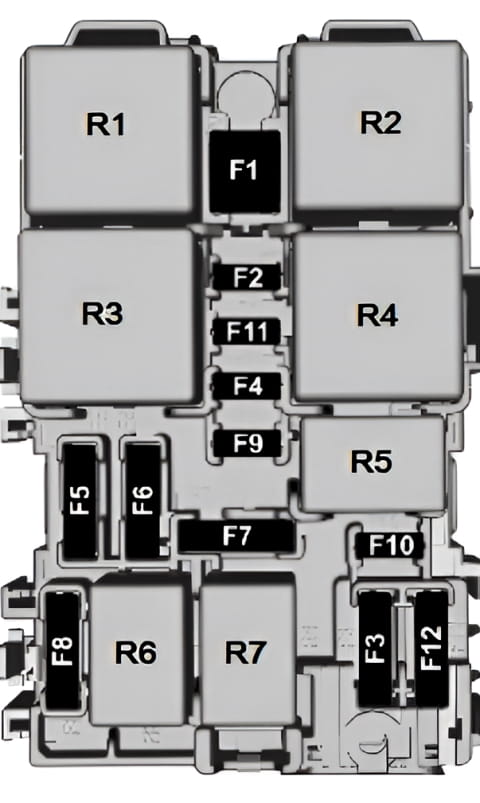

Schéma
F1 | Filaments de dégivrage de la lunette arrière
F2 | Dégivrage des rétroviseurs extérieurs
F3 | Lève-vitres électriques avant
F4 | Moteurs de rabattement et de réglage des rétroviseurs extérieurs
F5 | Lève-vitres électriques arrière
F6 | Prise 12 V dans le coffre, alimentation du toit ouvrant
F7 | Réserve
F8 | Alimentation du boîtier de fusibles droit de la planche de bord
F9 | Réserve
F10 | Sièges avant chauffants
F11 | Alimentation de la fonction massage des sièges avant
F12 | Amplificateur audio d'origine (Hi-Fi)
R01 | Relais des sièges chauffants
R02 | Relais d'alimentation des lève-vitres électriques
R03 | Relais de dégivrage de la lunette arrière
R04–R07 | Réserve
Compartiment moteur

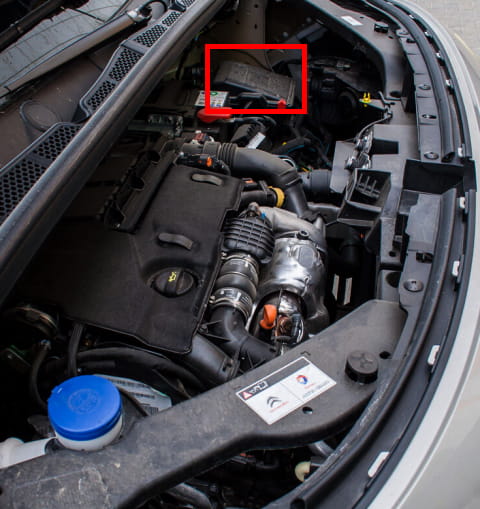

Le boîtier de servitude moteur (BSM) est situé près de la batterie.

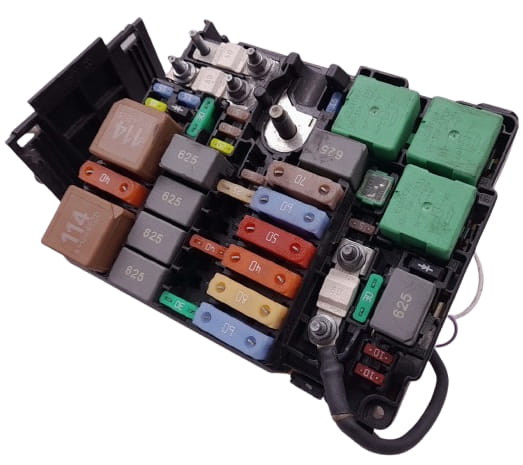

Vue d'ensemble.

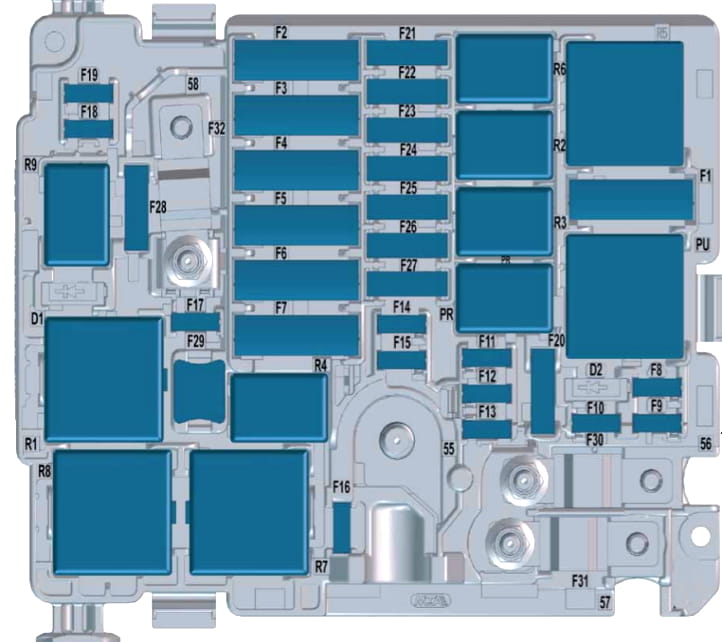

Schéma
F1 | 40 A | Pulseur d'air d'habitacle
F2 | 60 A | Calculateur ABS / ESP (pompe hydraulique)
F3 | 80 A | Alimentation du boîtier de fusibles habitacle n°3
F4 | 30 A | Calculateur ABS / ESP (électrovannes)
F5 | 50 A / 20 A | 50 A : Boîtier BSI (clignotants droits, feux de position avant droits, feux stop droits, feu de recul gauche, antibrouillard droit) / 20 A : Pare-brise chauffant
F6 | 60 A / 20 A | 60 A : Boîtier de commande du groupe motoventilateur de refroidissement (GMV) / 20 A : Calculateur de boîte de vitesses automatique (Aisin EAT8 / EAT6)
F7 | 70 A | Boîtier de Servitude Intelligent (BSI)
F8 | 15 A / 20 A | 15 A (Moteur EP6) : Pompe de gavage, boîtier d'eau motorisé, électrovanne de pompe à huile, électrovanne de purge canister, débitmètre d'air, sondes lambda / 20 A (Moteurs EB2 / DV6 / DW10) : Calculateur moteur, pompe de gavage
F9 | 15 A | Pompe de gavage (DW10F), électrovannes de déphaseurs d'arbre à cames, boîtier d'eau motorisé, électrovanne de pompe à huile, électrovanne de purge canister, débitmètre d'air, sondes lambda (EP6), pompe à eau électrique
F10 | 15 A | Calculateur moteur, actuateur de débit de la pompe haute pression, électrovanne de géométrie du turbocompresseur (DV5R / DW10F), boîtier d'eau motorisé (DV5R), réchauffeur des gaz de carter (blow-by), électrovannes de déphaseurs (EP6), électrovanne de purge canister, sonde lambda amont (EB2)
F11 | 20 A | Calculateur moteur
F12 | 5 A | Combiné d'instruments, relais du groupe motoventilateur (GMV), système Stop & Start (alterno-démarreur i-StARS), pompe à eau électrique du turbocompresseur, Boîtier de Servitude Intelligent (BSI)
F13 | 5 A | Boîtier de Servitude Intelligent (BSI)
F14 | 5 A | Boîtier d'état de charge batterie (BECB / IBS)
F15 | 20 A | Pare-brise chauffant
F16 | 10 A / 15 A | Feux antibrouillard (15 A) / Feux diurnes (DRL) (10 A)
F17 | 10 A | Circuit de diagnostic du boîtier de servitude remorque (BFRM), boîtier BSI, calculateur moteur, sonde NOx aval (DV5R / DW10)
F18 | 10 A | Feu de route droit
F19 | 10 A | Feu de route gauche
F20 | 30 A | Calculateur moteur, pompe de gavage, bobines d'allumage
F21 | 30 A | Solénoïde de démarreur
F22 | 40 A | Réserve / Équipements de taxi
F23 | 40 A | Démarreur / Alternateur
F24 | 40 A | Alimentation du boîtier de fusibles habitacle n°5
F25 | 40 A | Alimentation du boîtier de fusibles habitacle n°3
F26 | 15 A / 20 A | Pulseur d'air de chauffage
F27 | 25 A | Boîtier BSI (feu de croisement droit, feux de recul droits, antibrouillard gauche, feu de position arrière gauche, troisième feu stop)
F28 | 30 A | Module de la pompe SCR (AdBlue) et réchauffeur de canalisation, sonde NOx (DW10F), calculateur moteur
F29 | 40 A | Moteur d'essuie-glace avant (timonerie)
F30 | 80 A | Boîtier de préchauffage (moteurs diesel)
F31 | 80 A | Boîtier de Protection et de Gestion d'Alimentation (BPGA)
F32 | 80 A | Direction assistée électrique (DAE), feu de croisement gauche, système d'éclairage adaptatif (feux directionnels), répétiteurs latéraux, clignotants gauches, feux de position avant gauches et arrière droits, feux stop gauches, éclaireurs de plaque d'immatriculation
R1 | Relais principal du calculateur moteur / Alimentation du module SCR (Euro 6)
R2 | Embrayage du compresseur de climatisation / Relais du pare-brise chauffant
R3 | Relais de démarreur / Chauffage additionnel autonome de pré-conditionnement
R4 | Relais des feux antibrouillard / Feux diurnes (DRL)
R5 | Relais du pulseur d'air d'habitacle
R6 | Relais du solénoïde de démarreur
R7 | Relais d'essuie-glace avant (petite vitesse)
R8 | Relais d'essuie-glace avant (grande vitesse)
R9 | Relais principal d'alimentation des phares
Borne de batterie
Une platine composée de fusibles de haute puissance est fixée directement sur la borne positive de la batterie.
Schéma
1 | 60 A | Boîtier de commande du groupe motoventilateur de refroidissement (GMV)
2 | 100 A | Alimentation du boîtier de servitude moteur (BSM / PSF1)
3 | 80 A | Groupe électropompe de direction assistée / Direction assistée électrique (DAE)
4 | 80 A | Alimentation du Boîtier de Servitude Intelligent (BSI)
5 | 80 A | Alimentation du Boîtier de Servitude Intelligent (BSI)
