Fusibles et relais Citroen Berlingo 2 (B9), 2008 - 2020

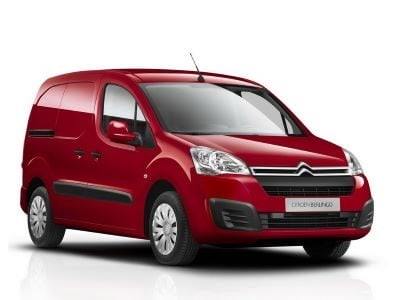

Le Berlingo est un monospace pour les activités de plein air et un utilitaire commercial dans une seule carrosserie. Le modèle est produit depuis 1996 et la deuxième génération a été lancée en 2008. La carrosserie, qui combine toujours un arrière spacieux en forme de « boîte » et un avant aérodynamique, a été légèrement agrandie par rapport à son prédécesseur. La voiture repose sur une base commune avec la C4. Dans cet article, nous allons jeter un regard détaillé sur l'affectation des Citroën Berlingo (deuxième génération ; code de carrosserie B9) 2008, 2009, 2010, 2010, 2011, 2012, 2012, 2013, 2013, 2014, 2015, 2015, 2016, 2017, 2018, 2019, 2020 années-modèles.

Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous marquerons séparément les fusibles pour l'allume-cigare et la pompe à essence.

Dans le compartiment moteur

On y trouve deux unités chargées de la protection des circuits électriques du véhicule.

Boîte à fusibles principale

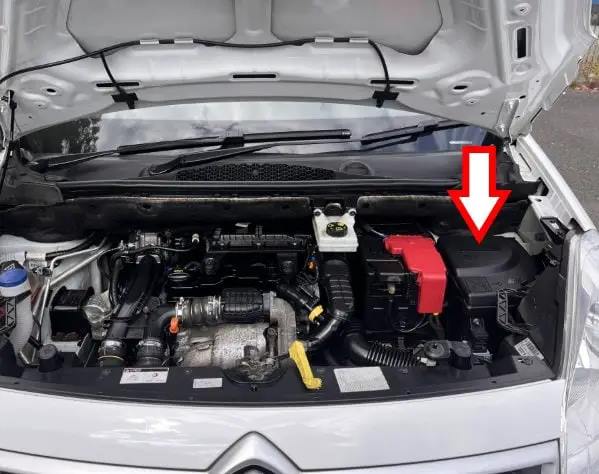

Le bloc de montage se trouve sur le côté droit du compartiment moteur, à côté de la batterie. Selon le modèle, des fusibles supplémentaires peuvent se trouver sur la paroi latérale.

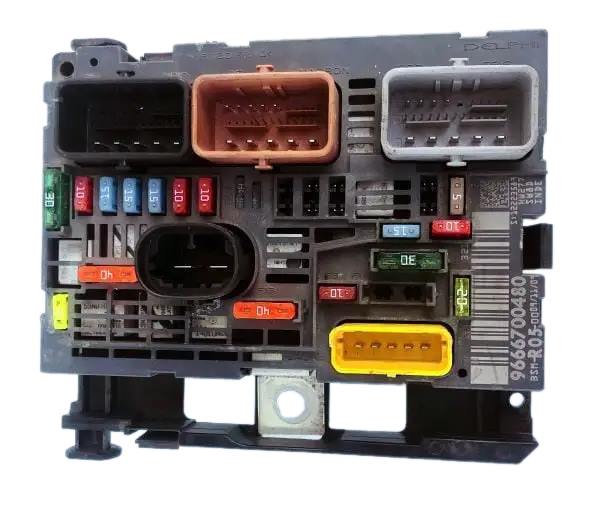

Photo - exemple.

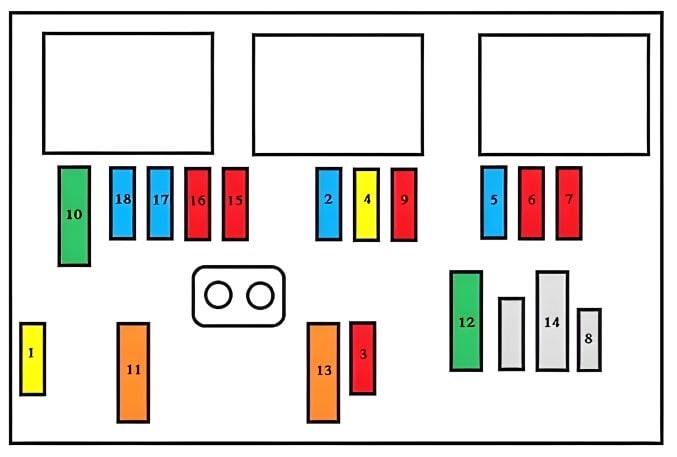

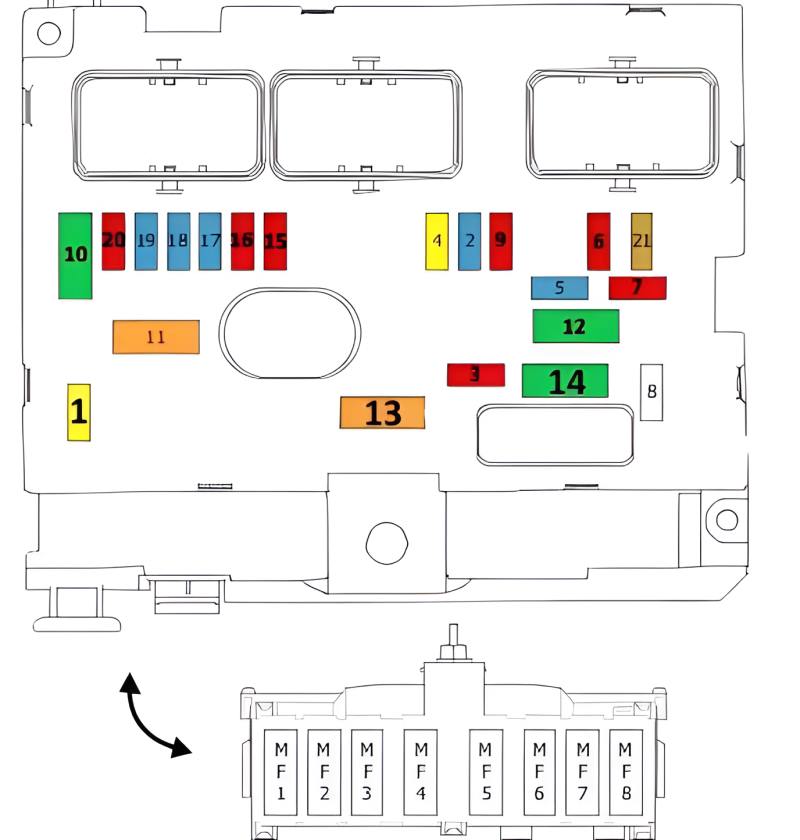

Schéma (version 1)

N° | Affectation des fusibles | Ampères
1 | Module de commande du moteur, module de commande du ventilateur | 20A
2ème | Avertisseur sonore | 15A
3. | Lave-glace avant et arrière | 10A
4. | Système lave-phares/essuie-glaces | 20A
5. | Commande moteur, pompe à essence | 15A
6. | Module de commande ABS/ESP, double relais, direction assistée, accéléromètre ESP gyroscope, pompe de la direction assistée | 10A
7. | Feux de stop | 10A
8ème | Système de démarrage | 25A
9. | Unité de relais de protection, réglage des phares | 10A
10. | Commande moteur, bobine d'allumage, unité de commande d'injection | 30A
11. | Moteur du ventilateur de chauffage | 40A
12. | Essuie-glace de pare-brise | 30A
13. | Fusibles du BSI (module de distribution de courant intelligent) | 40A
14. | Commande du moteur, pompe de l'échangeur de chaleur des gaz d'échappement | 30A
15. | Phare droit - feux de route | 10A
16. | Phare gauche - feu de route | 10A
17. | Phare gauche - feux de croisement | 15A
18. | Phare droit - Feu de croisement | 15A
19. | Soupape de purge de l'adsorbeur, capteur d'oxygène en amont du catalyseur, sonde lambda en aval du catalyseur | 15A
20. | Électrovanne de l'échangeur de chaleur des gaz d'échappement | 10A
21. | Dispositif de commande du ventilateur | 5A
MF1. | Relais de ventilateur
MF2. | Relais de remorque, relais de climatisation | 40A / 50A
MF3. | Relais de soufflerie 50A
MF4. | BSI (module intelligent de distribution de courant) | 80A
MF5. | BSI (module intelligent de distribution de courant)
MF6. | Relais moteur ABS, relais de stabilité du programme (ESP)
MF7. | Bloc de câblage interne 40A
MF8. | Relais moteur ABS, relais de stabilité du programme (ESP) | 30A

Schéma (version 2)

No | Affectation des fusibles | Ampères
F1. | commande de moteur | 20A
F2. | Avertisseur sonore | 15A
F3. | Essuie-glace/lave-glace | 10A
F4. | Lave-phares/essuie-glaces | 20A
F5. | Commande du moteur | 15A
F6. | Capteur d'angle de braquage, système ESC | 10A
F7. | Feux de freinage | 10A
F8. | Système de démarrage | 25A
F9. | Unité de commande des phares, Parktronic ECU | 10A
F10. | Commande du moteur | 30A
F11. | moteur du ventilateur de chauffage | 40A
F12. | Essuie-glace de pare-brise | 30A
F13. | Unité de commutation intelligente | 40A
F14. | Gestion du moteur | 30A
F15. | Phare droit - Feu de route | 10A
F16. | Phare gauche - Feux de route | 10A
F17. | Phare droit - Feux de croisement | 15A
F18. | Phare gauche - Feux de croisement | 15A

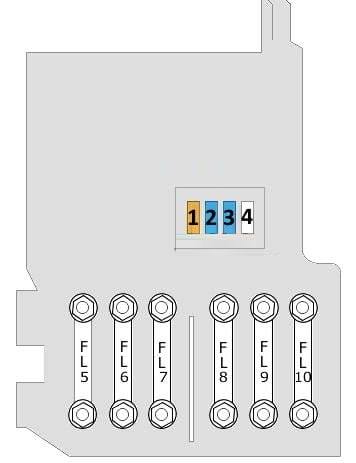

Fusibles de puissance

Sur le couvercle de la batterie se trouve une platine composée de fusibles à haut pouvoir de coupure et de plusieurs fusibles.

No | Description | Ampères
FL5 . | Direction assistée | 80A
FL6. | Bougies de préchauffage | 70A
FL7. | Relais de protection à déclenchement 3 | 100A
FL8. | Système d'arrêt et de démarrage
FL9. | Système de marche à vide
FL10. | Contrôle moteur | 30A
1er | système de charge | 5A
2ème | Connecteur de diagnostic (DLC) | 15A
3. | Feux de freinage | 15A
4. | Vide

Dans l'habitacle

On y trouve trois unités chargées de la protection des circuits électriques du véhicule.

Unité principale

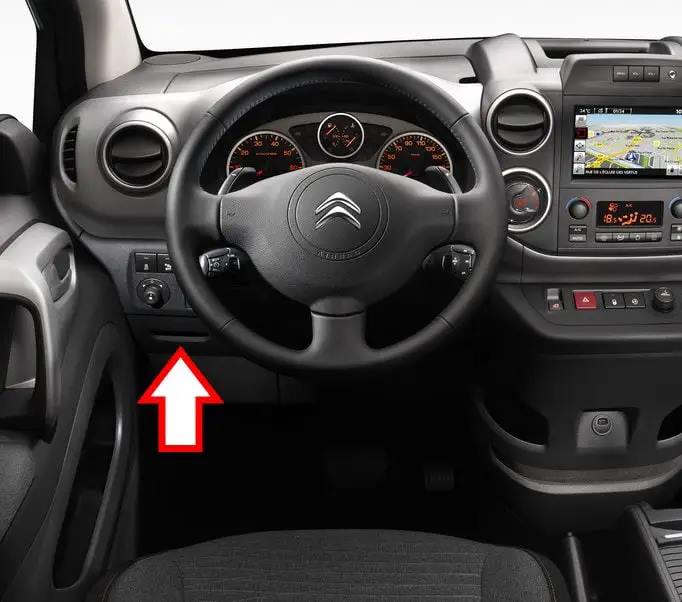

La boîte à fusibles se trouve du côté conducteur, au bas du tableau de bord. Elle est fermée par un couvercle en plastique.

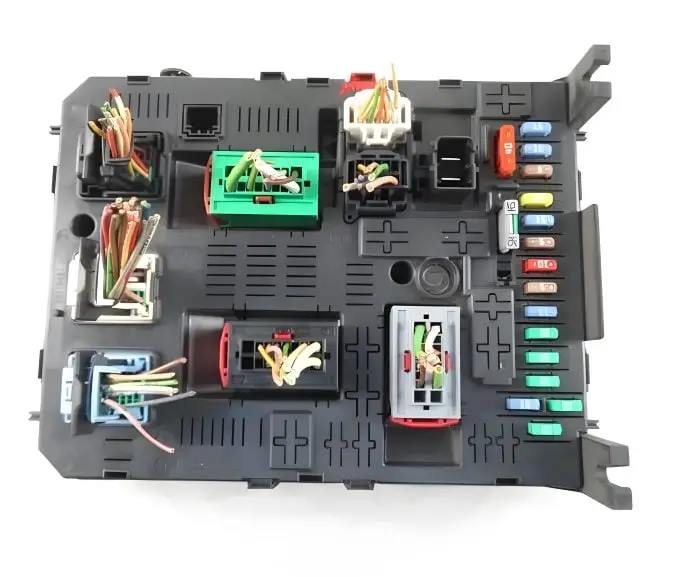

Vue générale.

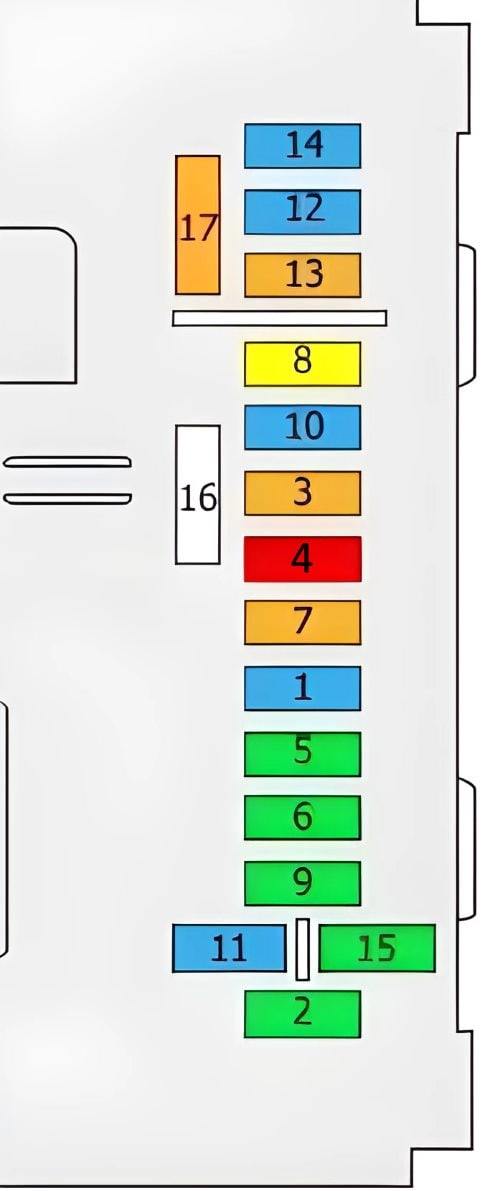

Tableau d'affectation

N° | Description | Ampères
1 | Essuie-glace arrière | 15A
2ème | Verrouillage central | 30A
3. | Unité de commande électronique SRS | 5A
4. | Climatisation, connecteur de diagnostic, rétroviseurs, régulateur de phares | 10A
5. | Lève-vitres électriques avant | 30A
6. | Serrures | 30A
7. | Ampoules de l'éclairage intérieur (plafonnier arrière, plafonnier d'éclairage individuel avant, toit ouvrant) | 5A
8. | Autoradio, écran, appareil de contrôle de la pression des pneus, système d'alarme et sirène | 20A
9. | Citroën Berlingo fusible allume-cigare, 12 en prises avant et arrière | 30A
10. | Colonne de direction centrale | 15A
11. | Contacteur d'allumage | 15A
12. | Capteur de pluie et de luminosité, airbags | 15A
13. | Tableau de bord | 5A
14. | Parktronic, commande de climatisation, kit mains libres | 15A
15. | Verrouillage central | 30A
16. | Connecteur (pontage)
17. | Lunette arrière chauffante et rétroviseurs | 40A

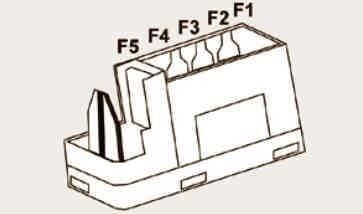

Unités supplémentaires

Outre l'unité principale, il existe une unité supplémentaire.

Elle peut se composer des éléments suivants :
1. | Vide ;
2. | Chauffage de siège - 20A ;
3. | Vidée ;
4 | Relais de rétroviseur rabattable - 15A ;
5. | Relais de la prise pour le raccordement du compartiment réfrigéré - 15A

Un bloc de couplage supplémentaire est installé si le véhicule est équipé en conséquence. Il se trouve sur le côté droit derrière la cloison de séparation.

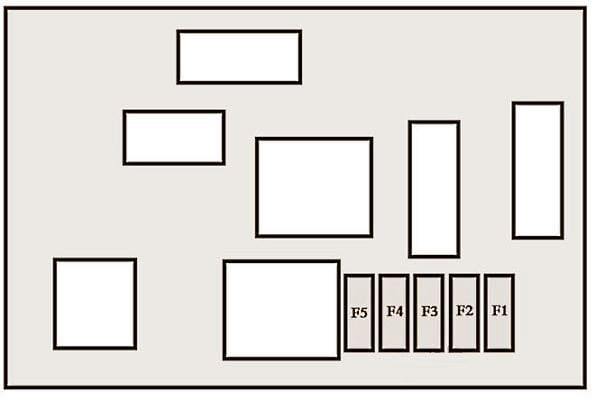

Plan

1. | Réserve | 15A
2. | Allumage, interrupteur de l'alternateur au relais | 15A
3. | Alimentation de la remorque 12 V | 15A
4. | Alimentation permanente pour transformateurs | 15A
5. | Lampes de signalisation de secours | 40A
