La E70 est la deuxième génération du crossover allemand X5. La voiture a été présentée en août 2006 au Salon de l'automobile de Paris. En 2010, le modèle a été redessiné. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la BMW X5 (deuxième génération ; corps marque E70 ; modifications : 3.0d, 4.8i, xDrive 30d, xDrive 35d, xDrive 40d, xDrive 50i, xDrive M50d). Années de production : 2006, 2007, 2008, 2009, 2010. 2011, 2012, 2013.
Vous trouverez ici les emplacements, les descriptions et les photos des porte-fusibles. « Allume-cigare » et « Pompe à carburant » sont indiqués en gras.
Dans le coffre à bagages
C'est ici que se trouvent deux blocs chargés de la protection des circuits électriques du véhicule.

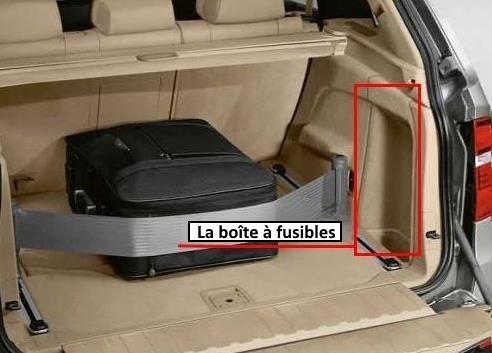

La boîte à fusibles
Elle se trouve sous le carénage, sur le côté droit.

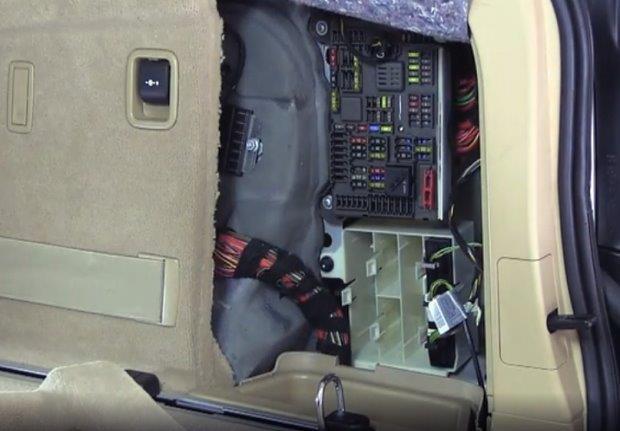

Exemple d'accès.
Le boîtier situé à droite dans le coffre est exposé aux infiltrations d'eau derrière le panneau latéral. Le fusible 45 (20A), qui gère l'actionneur d'ouverture et de fermeture du hayon, est souvent sollicité. Avec le temps, le mécanisme force et fait sauter le fusible. Un autre point critique concerne la pompe à carburant : le fusible 15 (30A) et le relais R2 peuvent surchauffer si la pompe commence à gripper. Si vous avez des coupures moteur, vérifiez l'état des fiches sur ce bloc, car l'oxydation y est fréquente sur les modèles de plus de dix ans.

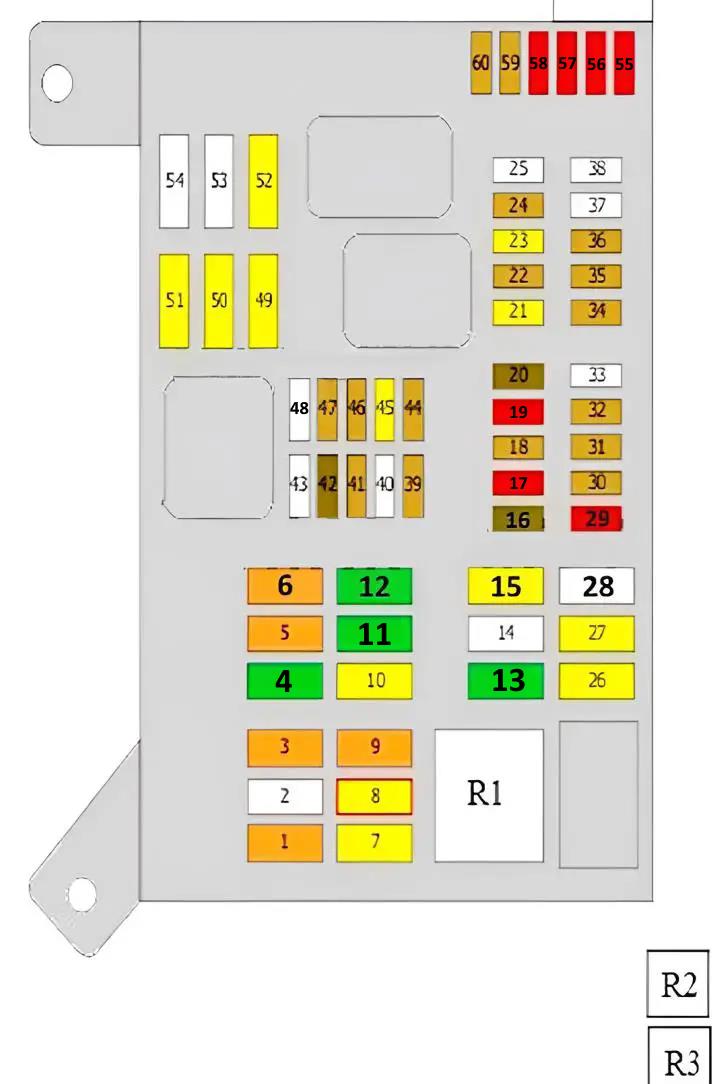

Schéma
N° | Affectation | Ampères
1. | Chauffage d'appoint | 30A/40A
2. | Boîtier de commande de la boîte de transfert | 25A
3. | Chauffage additionnel | 40A
4. | Appareil de commande du frein de stationnement | 30A
5. | Chauffage additionnel | 30A/40A
6. | Appareil de commande de l'espace pour les pieds | 40A
7. | Relais de pompe à essence / Pompe à carburant auxiliaire | 20A
8. | Moteur de ventilateur arrière | 15A/20A
9. | Commande d'ouverture et de fermeture des portes arrière | 40A
10. | Siège arrière gauche chauffé / borne 15 du relais de tension d'alimentation | 20A
11. | Unité de commande du siège, interrupteur de réglage du siège conducteur, soutien lombaire | 30A
12. | Unité de commande du siège, commutateur de réglage du siège passager, soutien lombaire | 30A
13. | Amplificateur de sortie du système audio | 30A
15. | Commande du module de carburant (pompe à essence) | 30A
16. | Haut-parleurs d'ordinateur | 7,5A
17. | Réglage de la hauteur du véhicule, affichage des informations à l'arrière | 10A
18. | Caméra de recul, prise 12V arrière, système multimédia arrière | 5A
19. | Récepteur du système de navigation | 10A
20. | USB, unité de commande télématique | 7,5A
21. | Fusible allume-cigare (avant) | 20A
22. | Sièges chauffants, borne 15 du relais d'alimentation | 5A
23. | Fusible allume-cigare (accoudoir central) | 20A
24. | Aide au stationnement, toit ouvrant | 5A
25. | Vide
26. | Prise électrique pour remorque | 20A
27. | Toit ouvrant | 20A
28. | Réserve | 20A
29. | Unité de commande multimédia | 5A
30. | Suspension active | 5A
31. | Actionneur d'ouverture/fermeture de la porte arrière (coffre à bagages) | 5A
32. | Diagnostic de fuite du réservoir de carburant | 5A
33. | Vide
34. | Boîte à fusibles du tableau de bord/relais | 5A
35. | Calculateur de boîte de transfert | 5A
36. | Climatisation | 5A
39. | Centrale de commande de frein de stationnement, centrale de commande de sélection d'antenne | 5A
41. | Tableau de bord, connecteur de diagnostic | 5A
42. | Unité de commande d'accès, unité de commande de porte | 7,5A
43. | Vide
44. | Equipement électrique de la colonne de direction | 5A
45. | Actionneur d'ouverture/fermeture du hayon | 20A
46. | Unité de commande télématique | 5A
47. | Système de navigation | 5A
48. | Vide
49. | Unité de commande pour chauffage de siège arrière | 20A
50. | Siège avant gauche chauffant | 20A
51. | Siège chauffant avant droit | 20A
52. | Unité de commande multimédia | 20A
53. | Appareil de commande du réseau électrique de la remorque | 25A
54. | Appareil de commande électrique de la remorque | 5A
55. | Moteur auxiliaire de fermeture de porte (avant droite) | 10A
56. | Moteur électrique d'aide à la fermeture des portes (avant gauche) | 10A
57. | Moteur auxiliaire du ferme-porte (arrière gauche) | 10A
58. | Moteur auxiliaire de fermeture de porte (arrière droit) | 10A
59. | Interrupteur de siège (avant gauche) | 5A
60. | Interrupteur de siège (avant droit) | 5A
R1. | relais de rupteur
R2. | Relais module carburant (pompe à essence)
R3. | Borne 15, relais de tension d'alimentation
Fusibles de puissance

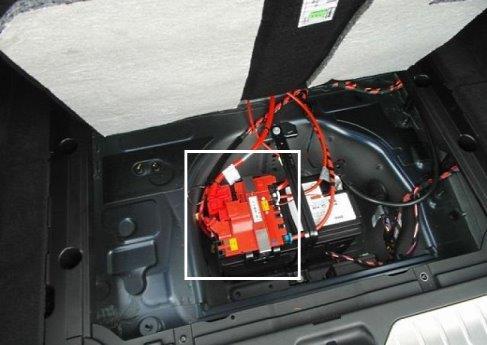

Se trouve sur le pôle positif de la batterie (dans l'évidement sous le plancher).

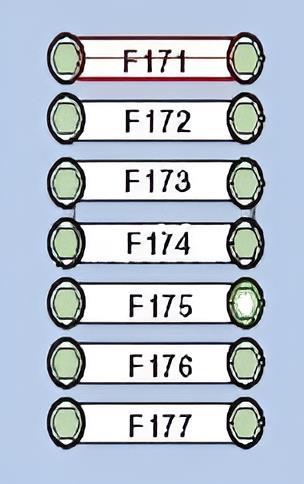

Schéma
N° | Affectation | Ampères
F171. | Boîte électronique (E-Box) ; Ventilateur de refroidissement | 100A
F172. | Fusibles dans la boîte à fusibles principale du compartiment à bagages ou du chauffage auxiliaire | 100A
F173. | Bloc de distribution intérieur | 250A
F174. | Vide
F175. | Vide
F176. | Relais de la commande de la levée des soupapes ou relais principal DDE | 80A
F177. | Vide
Dans l'habitacle

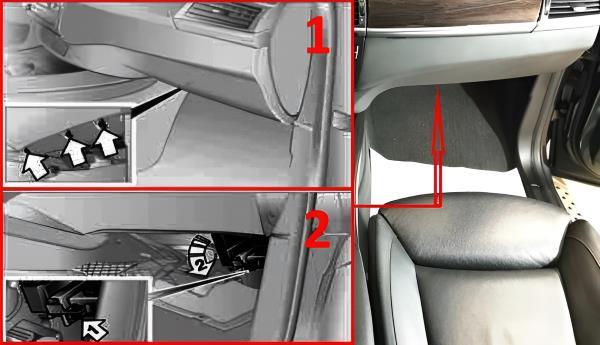

La boîte à fusibles se trouve au niveau des pieds du passager. Pour y accéder, dévisser les trois vis de fixation (1) et abaisser l'habillage. Puis (2) dévisser la vis 1 et abaisser le support d'appareil 2.

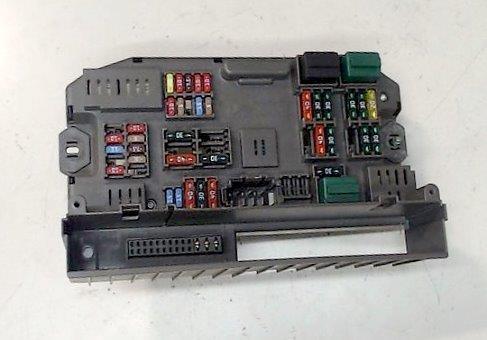

Vue générale.
Situé sous la boîte à gants, ce boîtier gère des fonctions essentielles souvent sujettes à l'usure. Le fusible 30 (30A) pour le verrouillage centralisé est l'un des plus remplacés. Un moteur de porte qui fatigue crée une surcharge et grille le fusible instantanément. On observe aussi souvent des pannes sur le fusible 44 (30A) du moteur d'essuie-glace, surtout lorsque les balais sont bloqués par de la neige ou de la saleté accumulée. La difficulté d'accès rend le diagnostic pénible, mais dans 90% des cas, c'est une simple surcharge mécanique qui cause la rupture du fusible.

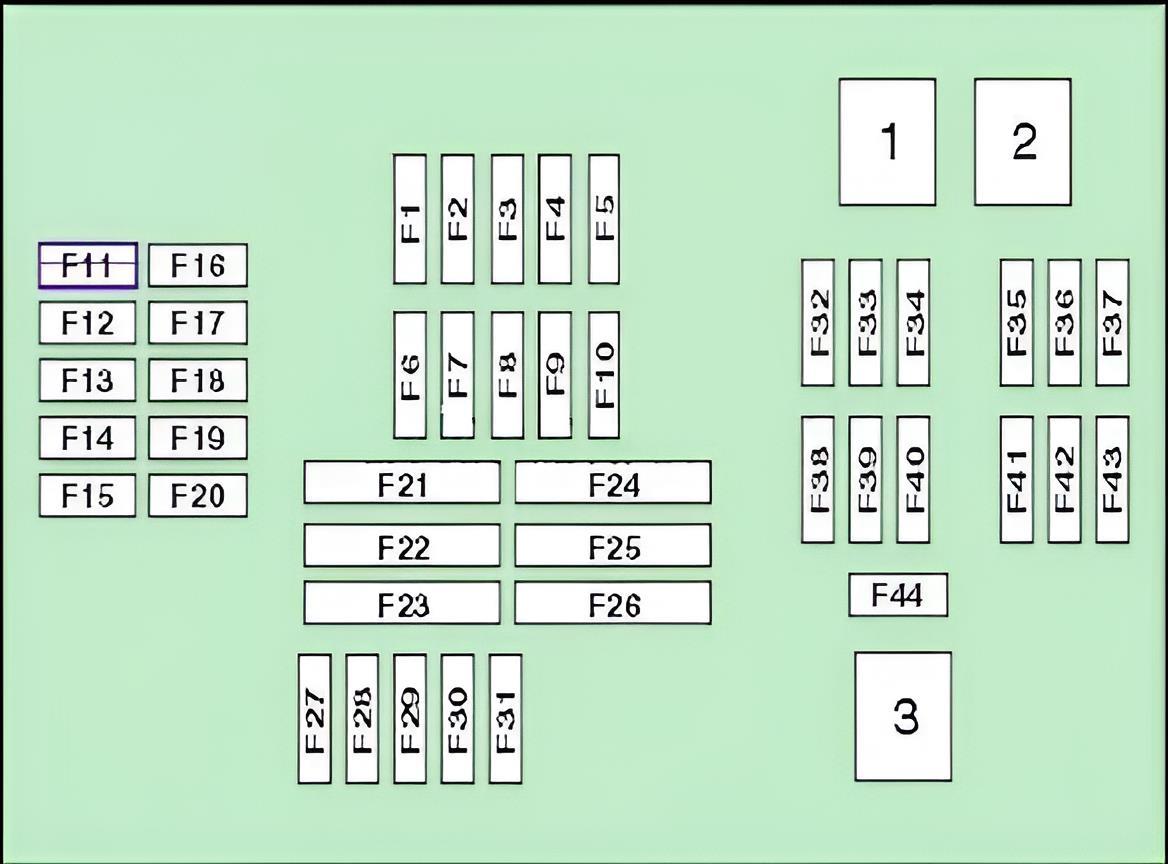

Schéma
No | Affectation | Ampères
1. | Réglage de la colonne de direction, commande de climatisation | 20A
2. | Commande de serrure de la Duffle Box, verrouillage central | 10A
3. | Système d'alarme, système de charge, signal, climatisation automatique, climatisation manuelle | 7,5A
4. | Unité de commande électronique du moteur | 10A
5. | Toit ouvrant | 10A
6. | Changeur de CD / DVD | 10A
7. | Relais de pompe à air secondaire, appareil de contrôle de la pression des pneus (RDC) | 5A
8. | Haut-parleurs d'ordinateur | 7,5A
9. | Avertisseur sonore | 15A
10. | Frein à main, verrouillage central | 5A
11. | Chauffage de stationnement | 20A
12. | Commande électrique de la colonne de direction | 10A
13. | Commande électronique de la boîte de vitesses | 15A
14. | Transmission dynamique | 10A
15. | Levier de sélection pour la boîte de vitesses | 10A
16. | Commutateur de lève-vitres électriques | 7,5A
17. | Système vidéo, affichage multifonctions, commande de climatisation | 7,5A
18. | Afficheur tête haute, boîtier électronique (E-Box) Ventilateur de refroidissement | 7,5A
19. | Climatisation, contrôle dynamique de stabilité (DSC), toit ouvrant | 5A
20. | Vide
21. | Dégivrage de la lunette arrière | 30A
22. | Vide
23. | Unité de contrôle de l'espace pour les jambes | 40A
24. | Direction assistée | 40A
25. | Réserve | 30A
26. | Pompe lave-phares | 30A
27. | Verrouillage central | 15A
28. | Verrouillage central | 15A
29. | Lève-vitre arrière électrique | 40A
30. | Verrouillage central | 30A
31. | Lève-vitre arrière électrique | 40A
32. | Compresseur du système de suspension active | 40A
33. | Unité de contrôle de l'espace pour les jambes | 30A
34. | Unité de contrôle de l'espace pour les jambes | 30A
35. | capteur de position du vilebrequin, capteur de masse d'air chaud filmé, capteur de position de l'arbre à cames d'admission, soupape d'arbre à cames d'échappement, capteur de température d'huile, thermostat de refroidissement du moteur commandé par MAP, soupape de déphasage de l'arbre à cames | 30A
36. | Injecteurs (cylindres 1 - 4), électrovanne de purge du réservoir de carburant, capteur de position de l'arbre à cames d'admission, capteur de position de l'arbre à cames d'échappement, soupape de déphasage de l'arbre à cames | 30A
37. | Moteur d'essuie-glace arrière | 30A
38. | Borne 15, relais de tension d'alimentation | 30A
39. | Verrouillage central | 40A
40. | Centrale électronique ABS | 30A
41. | Capteur de masse d'air à film chaud | 7.5A
42. | DME, déphaseur d'arbre à cames, injecteurs (cylindres 5 - 8) | 30A
43. | Capteurs d'oxygène derrière et devant le catalyseur | 30A
44. | Moteur d'essuie-glace | 30A
R1. | Relais pour compresseur de la suspension active
R2. | Relais d'essuie-glace arrière
R3. | Relais du moteur d'essuie-glace
Dans le compartiment moteur

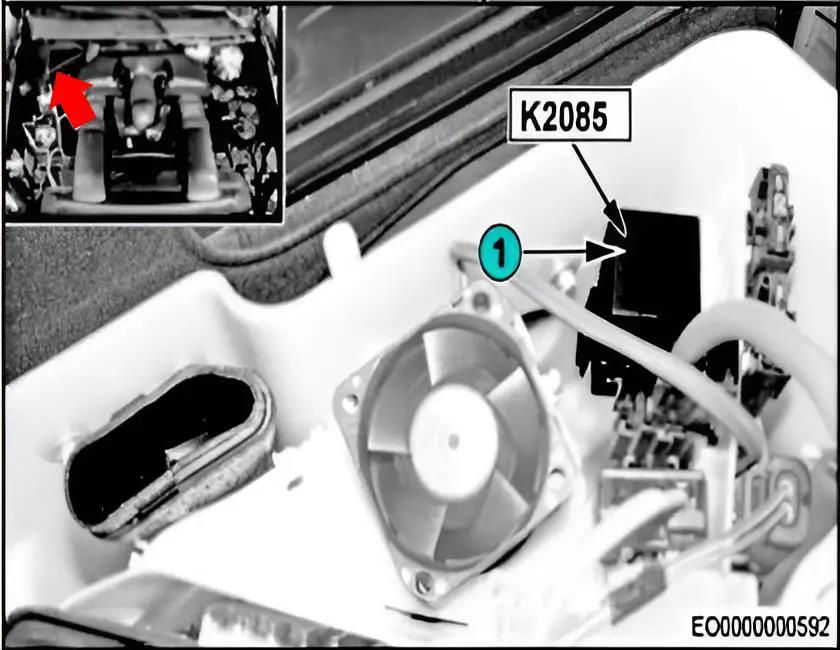

Le boîtier de distribution se trouve à droite, derrière le capot de protection.

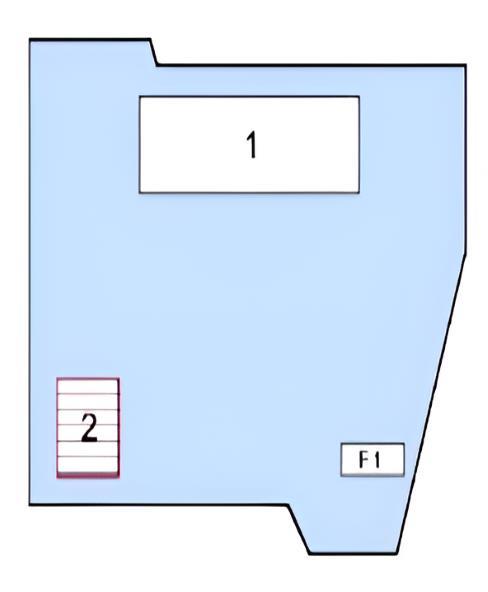

Schéma
N° | Description
1. | Unité de contrôle électronique du moteur
2. | Relais de commande de la hauteur de levée des soupapes
F1. | Relais de commande pour la hauteur de la levée de soupape | 40A
Tout l'équipement électrique

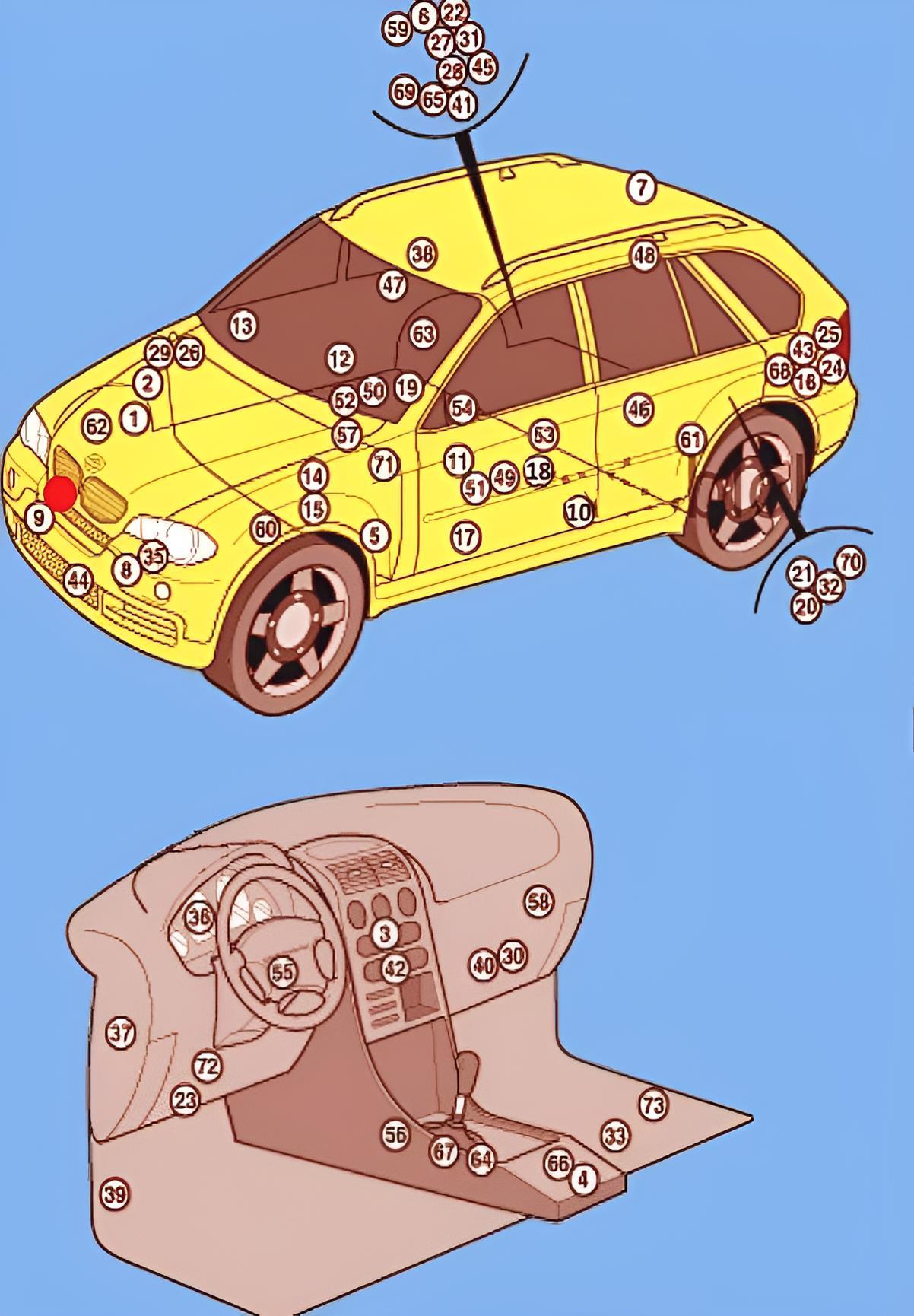

Emplacement général des modules électroniques dans le véhicule.
No. | Composant
1. | Module électronique ABS
2. | Capteur d'air pur (climatisation) - compartiment moteur, côté droit
3. | Module de commande du moteur de la climatisation/du chauffage, avant. - Derrière le panneau de commande de la climatisation/du chauffage.
4. | Module de commande du moteur de la climatisation/du chauffage, arrière - Console centrale
5. | Module de commande de la direction assistée - derrière le passage de roue, côté gauche.
6. | Module de commande de la suspension active - côté droit du coffre à bagages
7. | Amplificateur de signal d'antenne - dans le hayon arrière
8. | Capteur de choc (SRS) 1 - suspension (avant gauche)
9. | Capteur de choc (SRS) 2 - suspension (avant droite)
10. | Capteur d'impact latéral 1 - en haut du montant central
11. | Capteur de choc latéral 2 - dans la porte
12. | Capteur de choc latéral 3 - en haut du montant central
13. | Capteur de choc latéral 4 - dans la porte
14. | Capteur d'inclinaison du véhicule (alarme antivol) - dans la sirène de l'alarme antivol
15. | Sirène de l'alarme antivol - compartiment moteur, côté gauche
16. | Amplificateur de sortie du système audio - côté gauche du compartiment à bagages
17. | Chauffage auxiliaire, avant - côté gauche du soubassement de caisse
18. | Chauffage autonome arrière gauche - sous le siège gauche
19. | Chauffage auxiliaire arrière droit - sous le siège droit
20. | Pack batterie - côté gauche du compartiment à bagages
21. | Capteur d'état de la batterie - sur la batterie
22. | Relais de surveillance de l'alimentation de la batterie - côté droit du compartiment à bagages
23. | Connecteur de diagnostic (DLC)
24. | Unité de commande du système audio (DAB) - côté gauche du compartiment à bagages
25. | Unité de commande de l'affichage numérique multifonctionnel - côté gauche du compartiment à bagages
26. | Unité de commande électronique du moteur dans le boîtier de fusibles/relais du compartiment moteur
27. | Unité de commande de la pompe à carburant (3.0si) - côté droit du compartiment à bagages
28. | Relais de pompe à carburant (4,8i) - côté droit du compartiment à bagages
29. | Boîte à fusibles et à relais sous le capot du moteur
30. | Boîte à fusibles de la cabine
31. | Boîte à fusibles/relais, coffre à bagages 1
Instructions vidéo pour accéder aux blocs de distribution.
