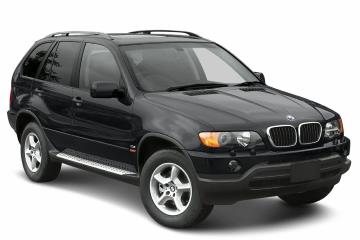

Le BMW X5 est un SUV de taille intermédiaire du constructeur automobile allemand BMW. Ce véhicule a été présenté en 1999 au Salon de l'automobile de Détroit. En 2003, le modèle a bénéficié d'un restylage. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais du BMW X5 (première génération ; code châssis E53 ; motorisations : 3.0d, 3.0i, 4.4i, 4.6is, 4.8is). Années de production : 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Vous trouverez ci-dessous l'emplacement, la description et les illustrations des boîtiers de fusibles. Les circuits « Allume-cigare » et « Pompe à carburant » sont mis en évidence en gras.
Tout l'équipement électrique

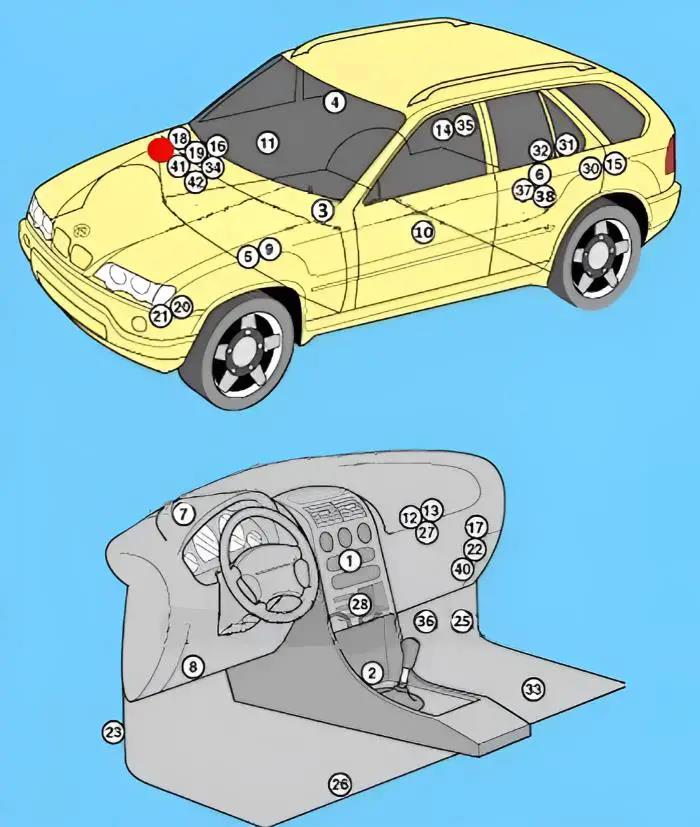

Implantation générale des modules électroniques dans le véhicule.
N° | Composant
1. | Calculateur de climatisation automatique
2. | Calculateur de diagnostic du système de sécurité (SRS / Airbag)
3. | Sirène de l'alarme antivol - sur le résonateur d'admission d'air
4. | Capteur volumétrique d'alarme antivol - au-dessus du rétroviseur intérieur
5. | Module de commande de chauffage auxiliaire (si équipé)
6. | Batterie - dans le logement de la roue de secours
7. | Connecteur de bus de données
8. | Prise de diagnostic (OBD / DLC) 1
9. | Prise de diagnostic (OBD / DLC) 2 (03/00 - 09/00)
10. | Module de commande de porte conducteur
11. | Module de commande de porte passager
12-13. | Boîtiers de fusibles et de relais dans l'habitacle
14-15. | Boîtiers de fusibles et de relais dans le coffre
16. | Boîtier de fusibles/relais, sur le résonateur d'admission - moteurs 4.4 / 4.8 (10/03)
17. | Calculateur de correction de portée des phares
18. | Module de commande de lave-phares - Diesel
19. | Module de commande de lave-phares - Essence
20. | Avertisseur sonore 1
22. | Relais des circuits de contact principaux (alimentation des sièges électriques, de la colonne de direction et du toit ouvrant)
23. | Boîtier d'antidémarrage électronique (EWS)
25. | Module de gestion des feux / d'éclairage (LCM)
26. | Module de mémoire de position (siège / volant) - sous le siège
27. | Module de commande multifonction 1 (ZKE) - fonctions : système SRS, alarme antivol, système ABS (depuis 10/03), verrouillage centralisé, sièges électriques, lève-vitres électriques, feux de détresse, lave-phares, éclairage intérieur, essuie-glaces
28. | Module de commande multifonction 2 - fonctions : système ABS, sièges chauffants, module de surveillance de la pression des pneus
30. | Calculateur de navigation (GPS)
31. | Calculateur d'aide au stationnement (PDC) - coffre, plancher
32. | Module de commande d'essuie-glace / lave-glace arrière - dans le hayon arrière
33. | Module de commande de siège électrique - sous le siège
34. | Relais de démarreur - moteurs 4.4 / 4.6
35. | Calculateur de suspension - correcteur d'assiette (si équipé) - côté droit du coffre
36. | Calculateur de suspension - réglage de la garde au sol (si équipé) - sous le plancher passager avant
37. | Module de commande électrique de la remorque - logement de la roue de secours
38. | Calculateur de boîte de transfert - sous la banquette arrière, côté gauche
39. | Calculateur de boîte de vitesses automatique (EGS)
40. | Calculateur de surveillance de la pression des pneus (RDC)
41. | Relais du moteur d'essuie-glace - 3.0 Diesel (DDE4)
42. | Relais du moteur d'essuie-glace - 3.0 Diesel (DDE5) / Essence
Dans le compartiment moteur
Sous le capot se trouvent un boîtier à fusibles et deux blocs de relais.
Boîte à fusibles

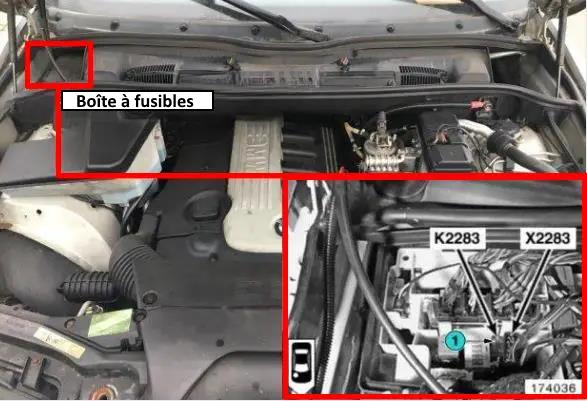

Implantation dans le compartiment moteur du véhicule.

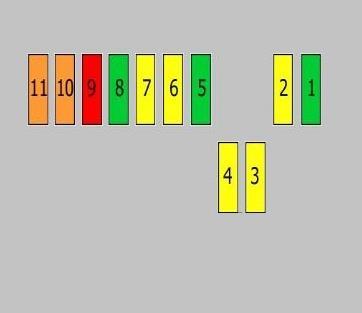

Schéma
N° | Affectation | Intensité
1. | Injecteurs (cylindres 5 à 8), calculateur moteur, calculateur de distribution | 30 A
2. | Électrovanne de purge de canister (charbon actif), capteur de position d'arbre à cames, électrovanne de calage de distribution | 20 A
3. | Bobines d'allumage | 20 A
4. | Bobines d'allumage | 20 A
5. | Capteur de position du vilebrequin, débitmètre d'air massique, capteur de position d'arbre à cames, thermostat cartographique de refroidissement moteur | 30 A
6. | Injecteurs (cylindres 1 à 6) | 20 A
7. | Calculateur de boîte de vitesses automatique | 20 A
8. | Calculateur moteur (DME), sondes lambda | 30 A
9. | Réserve | 10 A
10. | Calculateur de levée variable des soupapes (Valvetronic) | 40 A
11. | Actionneur de commande de distribution variable | 40 A
Boites de relais
N° | Affectation

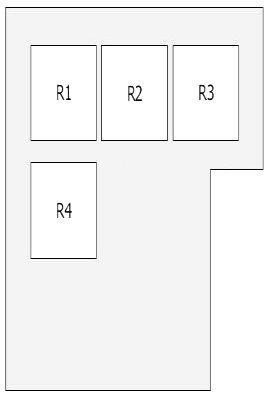

Boîtier n° 1
R1. | Relais de lave-phares
R2. | Relais de pompe à air secondaire
R3. | Relais d'essuie-glace
R4. | Relais d'interdiction de démarrage

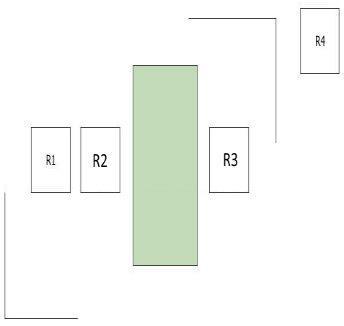

Boîtier n° 2
R1. | Relais de délestage, borne 15 ou injecteurs
R2. | Relais principal DDE ou DME
R3. | Relais de chauffage auxiliaire
R4. | Relais du système de gestion moteur
Dans l'habitacle

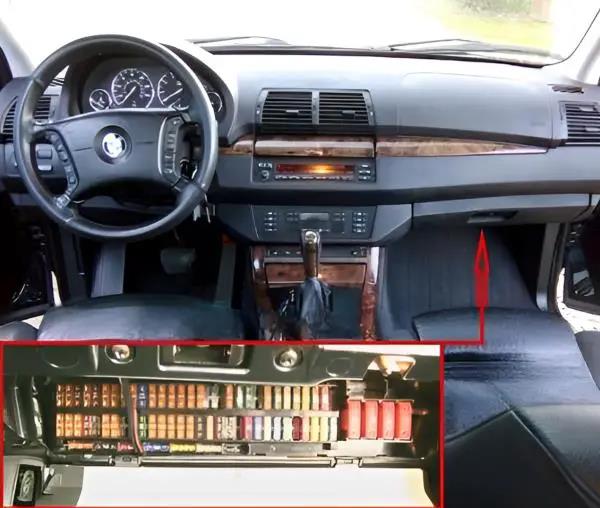

Le boîtier de fusibles principal se situe derrière la paroi de fond de la boîte à gants. Pour y accéder, ouvrez la boîte à gants puis détachez les deux clips de fixation du panneau de protection.

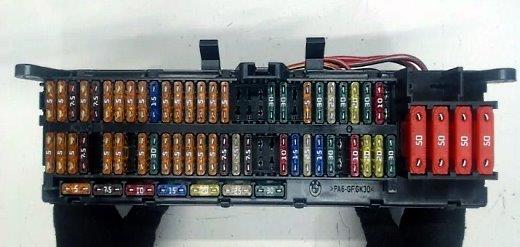

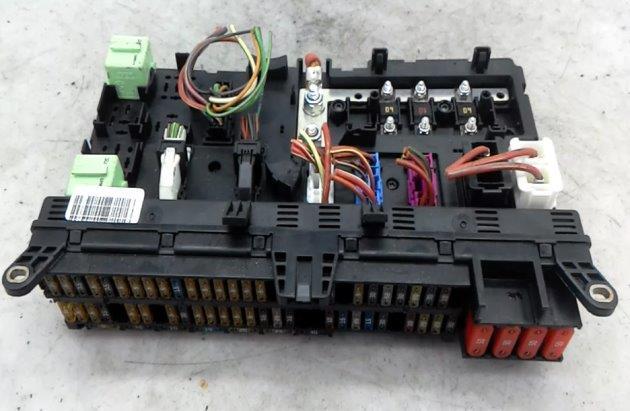

Illustration du boîtier.
Ce boîtier de fusibles, situé derrière la boîte à gants, constitue un point faible électrique connu sur les modèles E53 avec l'âge. Le fusible 64 (50 A), dédié au système de chauffage et de climatisation, subit fréquemment des surchauffes dues à la résistance d'un pulseur d'air encrassé ou fatigué. À terme, le support même du fusible peut se déformer sous l'effet de la chaleur. Un autre élément critique est le fusible 9 (5 A) qui alimente le système SRS (airbags) et le module d'éclairage : un simple court-circuit au niveau du contacteur de feux stop peut ainsi paralyser plusieurs dispositifs de sécurité. Enfin, l'état général du boîtier est souvent altéré par l'accumulation de poussière conductrice, favorisant l'apparition d'arcs électriques invisibles entre les pistes.

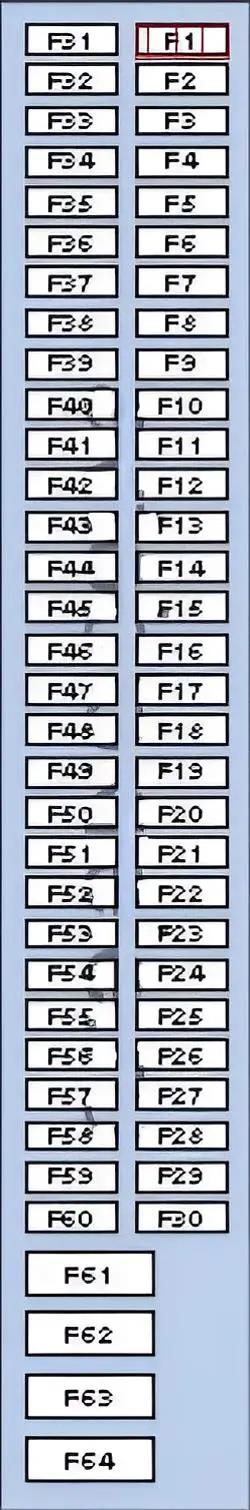

Schéma
N° | Affectation | Intensité
1. | Connecteur de bus de données, combiné d'instruments | 5 A
2. | Module d'éclairage (LCM) | 5 A
3. | Boîtier de commande de chauffage et climatisation (02/01) | 5 A
4. | Relais de bobine d'allumage | 5 A
5. | Alternateur, capteur de niveau d'huile moteur, relais/boîtier de fusibles du motoventilateur de refroidissement | 7,5 A
6. | Rétroviseur intérieur électrochrome, calculateur d'aide au stationnement (PDC) (02/04), calculateur de surveillance de la pression des pneus | 5 A
7. | Relais de bobine d'allumage | 5 A
8. | Éclairage du combiné d'instruments | 5 A
9. | Système de retenue (SRS / Airbag), contacteur de feux stop (capteur de position de pédale de frein), module d'éclairage (LCM) | 5 A
10. | Avertisseur sonore (Klaxon) | 15 A
11. | Antidémarrage électronique (EWS) | 5 A
12. | Éclairage du combiné d'instruments, capteur d'angle de braquage | 5 A
13. | Alarme antivol, rétroviseur intérieur | 5 A
14. | Calculateur multifonction 1 (ZKE) | 5 A
15. | Calculateur de surveillance de la pression des pneus (02/04) | 5 A
16. | Contacteur d'allumage | 5 A
17. | Calculateur d'éclairage intérieur | 5 A
18. | Emplacement vide
19. | Emplacement vide
20. | Module de commande de porte conducteur | 30 A
21. | Commande de réglage électrique du siège | 30 A
22. | Emplacement vide
23. | Emplacement vide
24. | Module de commande de porte passager | 30 A
25. | Prise de charge, fusible d'allume-cigare « E53 » | 25 A
26. | Relais du circuit de contact principal | 30 A
27. | Calculateur multifonction 1 (ZKE) | 20 A
28. | Pompe de lave-phares | 30 A
29. | Système d'airbags (SRS) | 10 A
30. | Emplacement vide
31. | Calculateur de gestion moteur | 5 A
32. | Relais de circuit principal, calculateur multifonction 2 | 5 A
33. | Fusible de l'allume-cigare « BMW X5 E53 » | 5 A
34. | Lunette arrière dégivrante, chauffage/climatisation | 7,5 A
35. | Emplacement vide
36. | Connecteur de charge / Prise diagnostic | 5 A
37. | Calculateur multifonction 2 | 5 A
38. | Emplacement vide
39. | Contacteur de position de pédale d'embrayage, antidémarrage (EWS) | 5 A
40. | Moteur d'essuie-glace de pare-brise | 30 A
41. | Essuie-glace/lave-glace arrière, calculateur multifonction 1 | 5 A
42. | Éclairage interior | 5 A
43. | Combiné d'instruments | 5 A
44. | Système SRS (Airbag), sièges électriques | 5 A
45. | Combiné d'instruments | 5 A
46. | Calculateur de boîte de transfert | 7,5 A
47. | Relais de pompe à carburant (pompe à essence/gazole) | 25 A
48. | Chauffage/climatisation | 7,5 A
49. | Emplacement vide
50. | Emplacement vide
51. | Système antiblocage des roues (ABS), gestion moteur | 10 A
52. | Prise de diagnostic (OBD) (>09/00) | 15 A
53. | Calculateur multifonction 2 | 25 A
54. | Calculateur de boîte de vitesses automatique | 15 A
55. | Système antiblocage des roues (ABS) | 30 A
56. | Emplacement vide
57. | Module de commande sous le volant (colonne de direction) | 15 A
58. | Toit ouvrant électrique | 20 A
59. | Chauffage auxiliaire | 20 A
60. | Calculateur multifonction 1 (ZKE) | 30 A
61. | Motoventilateur de refroidissement moteur | 50 A
62. | Relais de pompe à air secondaire | 50 A
63. | Système antiblocage des roues (ABS) | 50 A
64. | Pulseur d'air (chauffage / climatisation) | 50 A

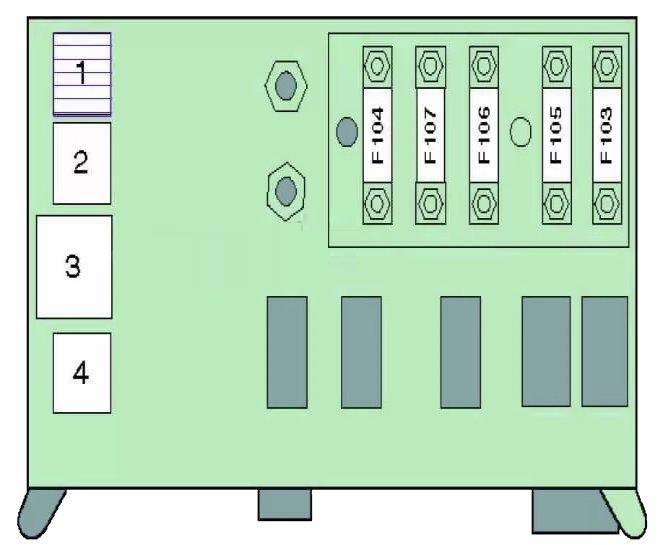

Fusibles et relais additionnels (partie supérieure)
N° | Affectation | Intensité
F103. | Emplacement vide
F104. | Relais de bougies de préchauffage | 10 A
F105. | Antidémarrage (EWS), contacteur d'allumage - 4.4/4.6 (02/02) | 80 A
F106. | Contacteur d'allumage, module d'éclairage (LCM) | 50 A
F107. | Module d'éclairage (LCM) | 50 A
1. | Relais de pompe à carburant - Diesel
2. | Emplacement vide
3. | Module de gestion de l'éclairage intérieur
4. | Relais d'avertisseur sonore (Klaxon)
Dans le coffre à bagages
Le coffre abrite deux boîtiers de protection des circuits électriques du véhicule.
Boîte à fusibles

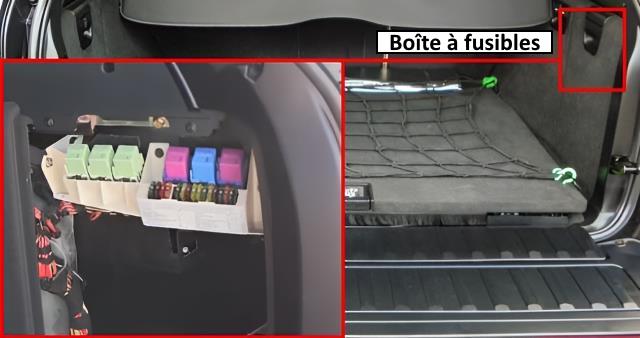

Le boîtier se situe derrière la trappe d'accès latérale droite du coffre.
Dans la zone arrière droite, l'humidité est l'ennemi numéro un de la platine. Le fusible F72 (30 A), qui alimente le système audio et de navigation, saute fréquemment en cas d'infiltration d'eau par les joints de carrosserie. Plus critique encore, le fusible F87 (30 A) du compresseur de suspension témoigne souvent de la fatigue du système pneumatique : si le compresseur force excessivement pour compenser une fuite d'air, le fusible fond pour éviter la surchauffe du faisceau. Pensez également à vérifier la zone près de la batterie : le fusible de puissance F206 (80 A) protège l'ensemble du bloc arrière. Enfin, une défaillance du moteur d'essuie-glace arrière (F81) peut parfois provoquer des retours de courant et perturber toute la rangée de relais.

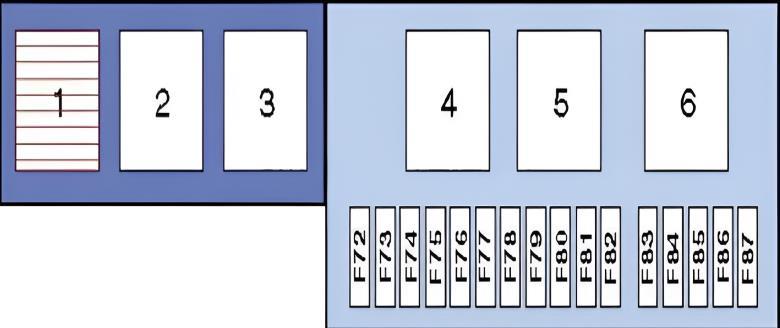

Schéma
N° | Affectation | Intensité
F72. | Module audio, système de navigation | 30 A
F73. | Relais de bobine d'allumage | 7,5 A
F74. | Module téléphone | 10 A
F75. | Module audio, système de navigation | 5 A
F76. | Emplacement vide
F77. | Sièges arrière électriques | 30 A
F78. | Prise d'attelage (remorque) | 20 A
F79. | Calculateur de suspension pneumatique | 7,5 A
F80. | Relais de bobine d'allumage | 20 A
F81. | Essuie-glace/lave-glace arrière | 20 A
F82. | Emplacement vide
F83. | Prise accessoires / de recharge arrière | 20 A
F84. | Verrouillage du hayon / lunette arrière | 7,5 A
F85. | Lunette arrière dégivrante | 30 A
F86. | Chauffage d'appoint | 5 A
F87. | Compresseur de la suspension pneumatique active | 30 A
R1. | Relais de chauffage des sièges arrière
R2. | Relais de lunette arrière dégivrante
R3. | Relais de système audio / amplificateur
R4. | Relais d'ouverture du hayon (partie inférieure)
R5. | Relais de réglage électrique des sièges arrière
R6. | Relais d'ouverture du hayon (partie supérieure)

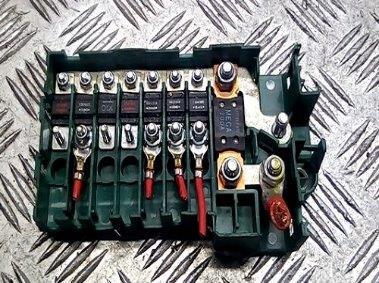

Fusibles de puissance

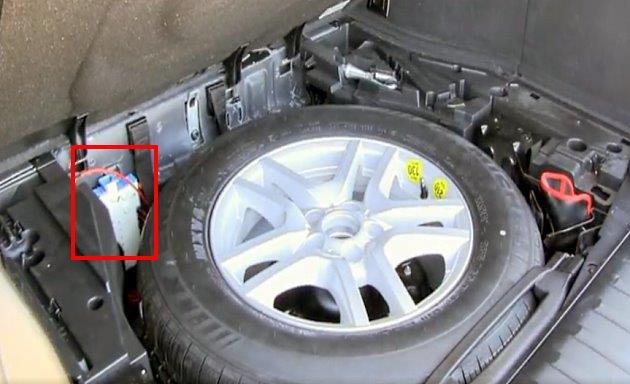

Le panneau de fusibles se situe à proximité immédiate de la batterie.
Vue d'ensemble.

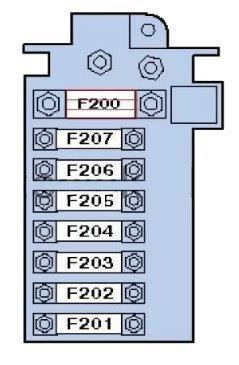

Schéma
N° | Affectation | Intensité
F200. | Boîtiers de fusibles et relais de l'habitacle | 200 A
F201. | Calculateur de remorque (09/01) | 50 A
F202. | Boîtier de fusibles du coffre (protection des circuits F83 à F87) | 80 A
F203. | Relais de gestion moteur - Diesel | 100 A
F204. | Compresseur de la suspension pneumatique | 50 A
F205. | Calculateur de remorque (08/01) | 50 A
F206. | Boîtier de fusibles du coffre (protection des circuits F77 à F81) | 80 A
F207. | Boîtier de fusibles du coffre (protection des circuits F72 à F74) (02/02) | 80 A

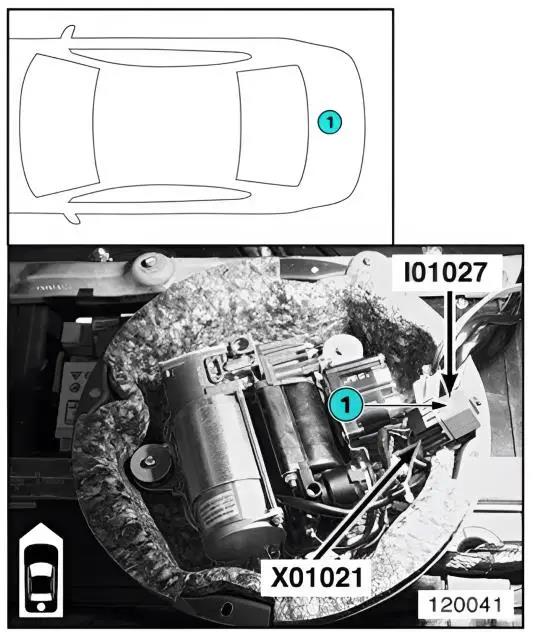

Module de relais séparé
R1 - Relais de compresseur et module de la suspension pneumatique.
