Fusibles et relais BMW Série 3 (E90 / E91 / E92 / E93), 2005 - 2013

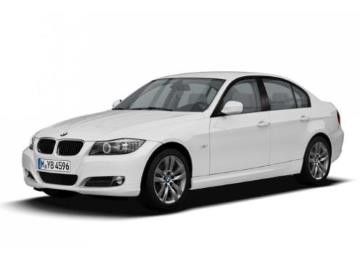

La cinquième génération de la BMW 3 a été présentée en mars 2005. Elle est basée sur la plate-forme sur laquelle sont également construits les modèles BMW 1 et X3. La voiture est disponible en berline, break, coupé et cabriolet. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la BMW Série 3 (cinquième génération ; corps marques E90 / E91 / E92 / E93 ; changements 316d, 316i, 318d, 318i, 320si, 320d, 323i, 325i, 328i, 330d, 330i, 330d, 335d, 335i, M3) 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 années modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et de la pompe à carburant.

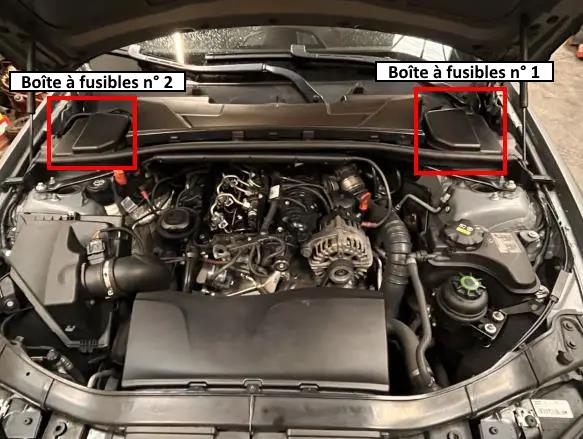

Dans le compartiment moteur

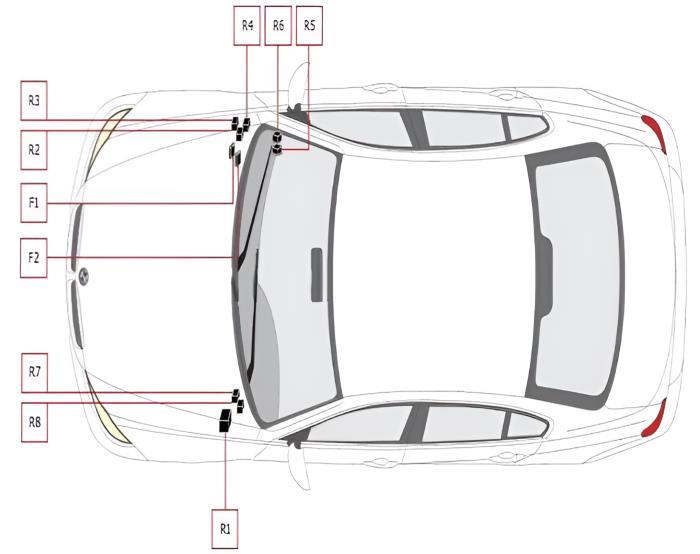

Selon l'équipement, plusieurs unités peuvent se trouver dans le soubassement. Pour y accéder, il faut retirer le revêtement après avoir dévissé les vis de fixation.

Boîte à fusibles n° 1

Elle se trouve à proximité de la batterie.

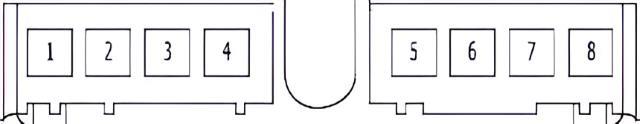

Schéma

N° | Affectation | Ampères
1. | Boîte à fusibles dans l'habitacle | 250A
2. | Système de démarrage | 100A
3. | Direction assistée | 100A
4. | Chauffage d'appoint | 100A
5. | Capteur de batterie | 100A
6. | Chauffage additionnel | 100A
7. | Vidange
8. | Boîte à fusibles de l'habitacle | 250A

Boîte à fusibles n° 2

Elle se trouve dans la partie gauche du compartiment, sous le capot.

Schémas

Type n° 1

N° | Description | Ampères
1. | Capteur de mélange air-carburant, soupape de purge de l'adsorbeur, capteur de niveau d'huile | 30A
2. | Capteurs d'oxygène derrière et devant le catalyseur | 30A
3. | capteur de position du vilebrequin, capteur d'arbre à cames, boîtier électronique (E-Box), ventilateur de refroidissement, boîte à fusibles de l'habitacle, injecteurs | 20A
4. | Soupapes de ventilation de l'adsorbeur, unité de contrôle du moteur (DME) | 30A
5. | Relais d'économie d'énergie, borne 15 | 30A
R1. | relais DME
R2. | relais d'économie d'énergie, borne 15

Type n° 2

No. | Affectation des fusibles | Ampères
1. | Soupape de régulation de la pression de suralimentation, capteur d'arbre à cames, soupape de régulation de la pression de rampe, soupape de régulation de carburant, soupape de papillon des gaz | 20A
2. | EGR, soupape de refroidissement des gaz d'échappement, débitmètre massique, capteur d'oxygène, capteur de qualité d'huile, unité de chauffage | 20A
3. | Unité de contrôle du moteur | 30A
4. | Ventilateur de refroidissement du boîtier électronique (E-Box), résistance de carter, radiateur | 10A
5. | Vide

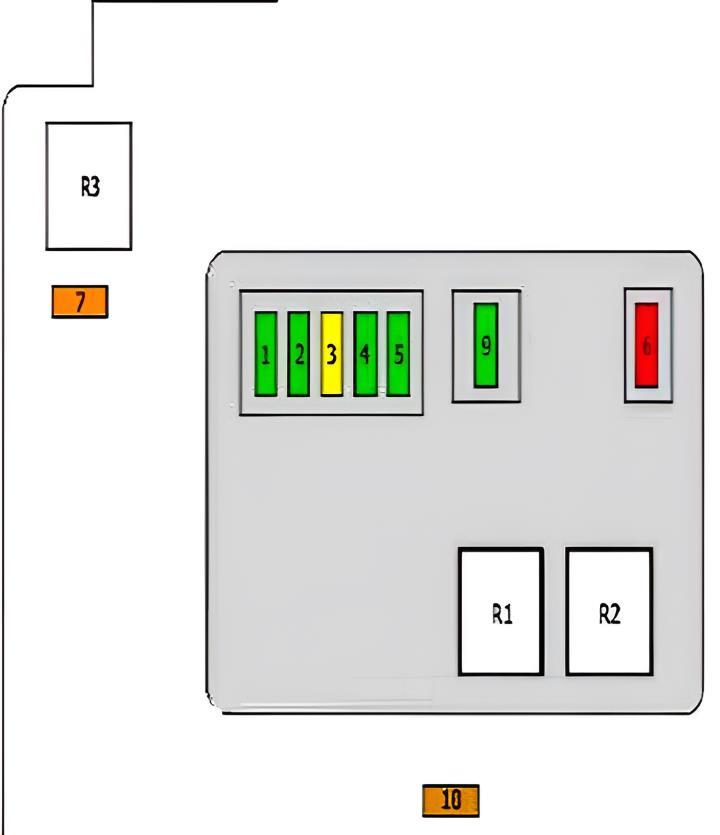

Type n° 3

N° | Affectation | Ampères
1. | Bobines d'allumage 1 - 6 | 30A
2. | Pompe de refroidissement, thermostat de refroidissement du moteur commandé par MAP, soupape de purge de l'adsorbeur, capteur de l'arbre à cames | 30A
3. | vanne de purge de l'adsorbeur, DME, débitmètre massique, capteur de niveau d'huile, capteur de position du vilebrequin | 20A
4. | Capteurs d'oxygène avant et après le catalyseur, ventilation du carter | 30A
5. | Injecteurs de carburant | 30A
6. | Couvercle du collecteur d'échappement, ventilateur de refroidissement du boîtier électronique (E-Box), diagnostic de fuite du réservoir de carburant, gestion du moteur à film chaud, capteur de masse d'air (DME), débitmètre massique, capteur de niveau d'huile, capteur de position du vilebrequin | 10A
7. | Relais de distribution | 40A
9. | Pompe de refroidissement | 30A
10. | Relais de chauffage du liquide de refroidissement | 5A
R1. | Relais DME
R2. | buses
R3. | relais de temporisation

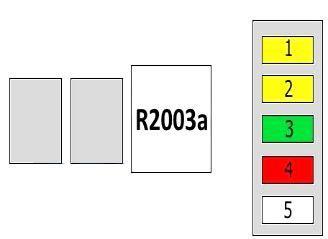

Type n° 4

N° | Affectation | Ampères
1. | Capteur de pression de suralimentation, capteur à effet Hall, vanne de régulation de la pression de rampe, vannes de rinçage de l'adsorbeur, régulation du débit | 20A
2. | capteur d'oxygène en amont du catalyseur, ventilation du carter, vanne de commutation du radiateur EGR, électrovanne à tourbillon, unité de commande du chauffage, capteur de niveau d'huile | 20A
3. | Unité de contrôle du moteur | 30A
4. | Unité électronique (E-Box), ventilateur de refroidissement | 10A
5. | Vide
R2003a. | Relais principal DDE

A l'intérieur de la voiture

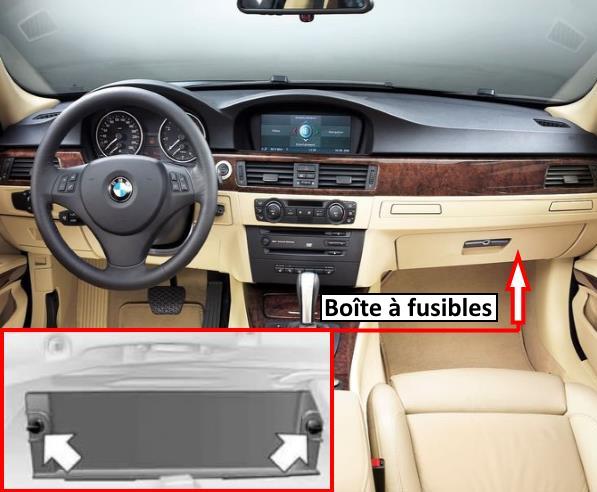

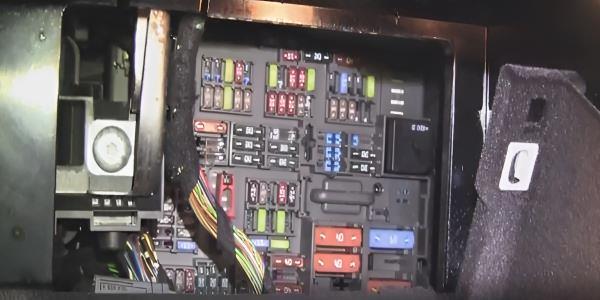

La boîte à fusibles se trouve dans la boîte à gants. Pour y accéder, dévissez les fermetures et retirez le couvercle. Il existe plusieurs variantes.

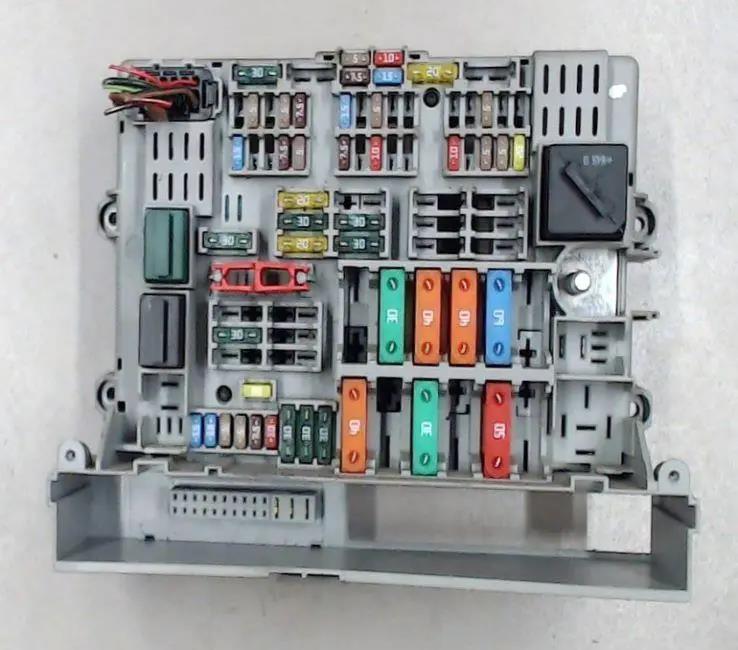

Vue générale.

Exemple d'accès.

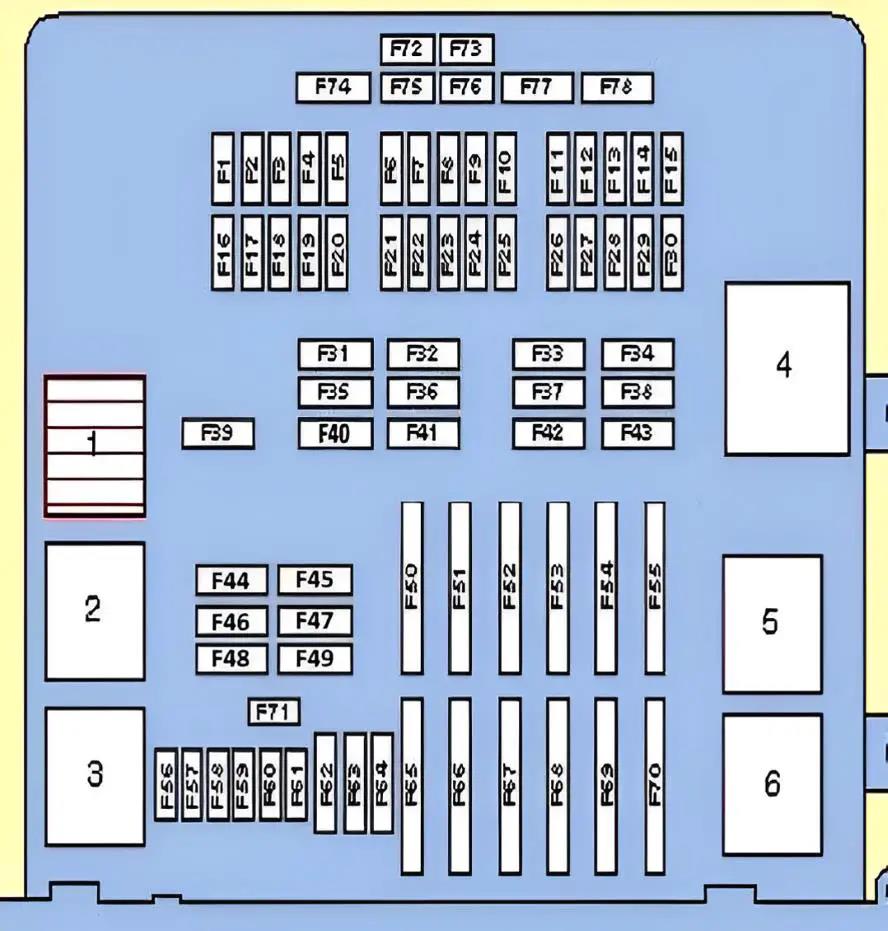

Variante 1

La première variante de la conception du bloc.

Schéma

No | Affectation des fusibles | Ampères
F1. | ^08/05 : Contrôleur de transmission électronique | 15A
F2. | Appareil de commande pour la sélection de l'antenne | 5A
F3. | Vide
F4. | Commande de l'interrupteur d'allumage | 5A
F5. | Toit ouvrant | 7,5A
F6. | Unité de contrôle de la transmission électronique | 15A
F7. | Appareil de commande pour le chauffage de stationnement | 20A
F8. | Changeur de CD | 5A
F9. | Régulateur de distance (Tempomat) | 10A
F10. | mécanisme de pliage de l'attelage de remorque | 15A
F11. | Système audio | 10A
F12. | Commande du toit ouvrant ou de la boîte de vitesses | 20A/15A
F13. | Commande CAN | 5A
F14. | Vidange
F15. | Vide
F16. | Avertisseur sonore | 15A
F17. | Vide
F18. | Changeur de CD | 5A
F19. | Sirène, système d'appel d'urgence, appareil de contrôle d'accès, appareil de commande de la porte avant | 7,5A
F20. | Unité de commande de la boîte de transfert (le cas échéant) / Contrôle dynamique de stabilité (DSC) | 5A
F21. | Rétroviseur passager / tableau de bord | 7,5A
F22. | Régulateur de vitesse et de distance (Tempomat) | 10A
F23. | Contrôle dynamique de stabilité (DSC), contrôle de traction | 10A
F24. | Unité de commande du système de contrôle de la pression des pneus | 5A
F25. | Pièce de rechange | 10A
F26. | Télématique 90 | 10A
F27. | Téléphone, tableau de bord, connecteur supplémentaire | 5A
F28. | Aide au stationnement, commande du toit ouvrant | 5A
F29. | Sièges avant chauffants, régulation de la climatisation | 5A
F30. | bmw 3 fusible allume-cigare, prise 12V arrière, prise 12V dans le coffre | 20A
F31. | ^08/05 : Système ABS | 30A
F32. | Siège avant gauche, siège conducteur chauffant | 30A
F33. | Sièges avant électriques | 30A
F34. | Amplificateur final du système audio | 30A
F35. | ^08/05 : Commande du moteur | 20A
F36. | Unité de contrôle de l'électronique de l'espace pieds | 30A
F37. | Sièges avant électriques | 30A
F38. | Pièce de rechange | 30A
F39. | Essuie-glace de pare-brise | 30A
F40. | Appareil de radio et de navigation ou module de carburant (pompe à essence) | 20A
F41. | Electronique de plancher | 30A
F42. | Siège conducteur électrique | 30A
F43. | Lave-phares | 30A
F44. | Commande électrique de la remorque | 30A
F45. | Appareil de commande de la remorque | 20A
F46. | Chauffage de la lunette arrière | 30A
F47. | Appareil de commande de la remorque | 20A
F48. | Vide
F49. | Sièges avant chauffants | 30A
F50. | pièce de rechange | 40A
F51. | Unité de commande pour le commutateur d'allumage | 50A
F52. | Appareil de commande de l'électronique du plancher | 50A
F53. | Appareil de commande pour l'électronique de l'espace pieds | 50A
F54. | Commande du moteur | 60A
F55. | Vide
F56. | Verrouillage central bmw série 3 e90 | 15A
F57. | Verrouillage central bmw 3er e90 | 15A
F58. | Connecteur de diagnostic, tableau de bord | 5A
F59. | Appareil de commande électrique de la colonne de direction | 5A
F60. | Commande électrique de la climatisation | 7,5A
F61. | Éclairage du coffre, éclairage de la boîte à gants, écran d'information | 10A
F62. | Lève-vitres électriques arrière | 30A
F63. | Pièce de rechange | 30A
F64. | Lève-vitres électriques arrière | 30A
F65. | Système ABS | 40A
F66. | Chauffage à carburant | 50A
F67. | moteur de ventilateur de climatisation/chauffage | 50A
F68. | Vide
F69. | Moteur de ventilateur de refroidissement | 50A
F70-F78. | Vide

No. | Affectation des relais
R1. | moteur d'essuie-glace
R2. | Chauffage de la lunette arrière
R3. | essuie-glace arrière
R4. | Borne de relais 30
R5. | Pompe de lave-phares
R6. | Pompe d'évacuation d'air
R7. | Avertisseur sonore
R8. | Relais de pompe à essence
R9. | Relais borne 15

Variante 2

Type 1

Voitures jusqu'en 2008.

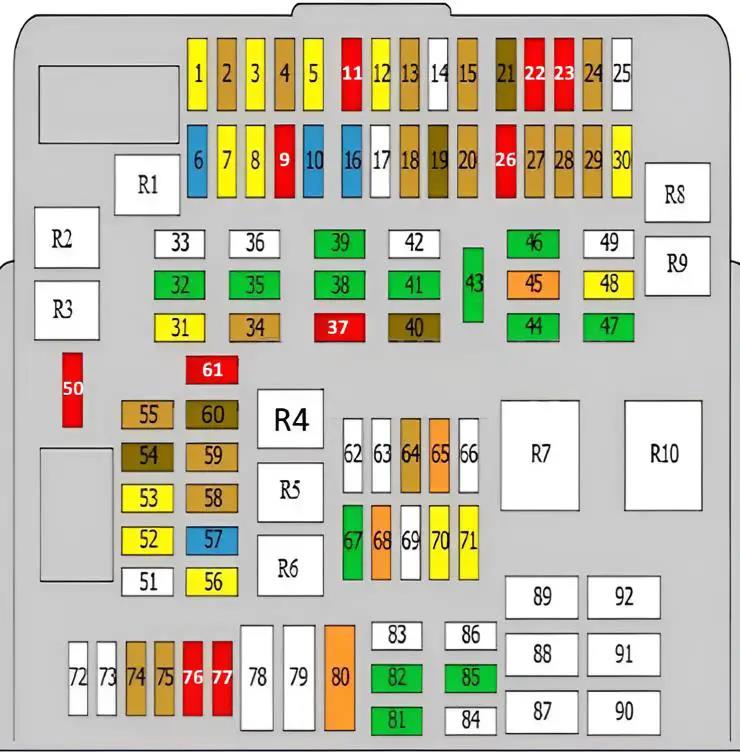

Plan

No | Décodage | Ampère
R1. | relais d'essuie-glace arrière
R2. | relais d'essuie-glace
R3. | relais d'essuie-glace
R4. | Relais borne 15 / Fusible de cabine Fusible de circuit no : 6, 7, 9, 10, 30, relais R6
R5. | Relais module de carburant (pompe à essence)
R6. | Avertisseur sonore
R7. | Chauffage de la lunette arrière
R8. | Borne Relais 30 / Protection du circuit de fusibles de l'habitacle No : 13 - 15, 18 - 20, 22, 23, 25 - 28, 34, 45 46, 49, 60, 70, 71, 76, 77
R9. | Boîte de dérivation / Protection des circuits de fusibles dans l'habitacle N° : 32, 56, 59, 61, 74
R10. | Réserve
1. | Essuie-glace/lave-glace | 20A
2. | Combiné d'instruments, connecteur de diagnostic | 5A
3. | Appareil de commande du chauffage du siège passager | 20A
4. | Boîtier de commande d'accès au véhicule | 5A
5. | Relais de module de carburant (pompe à essence) | 20A
6. | Transmission | 15A
7. | Chauffage d'appoint | 20A
8. | Amplificateur | 15A
9. | Régulateur de vitesse | 10A
10. | Module d'attelage de remorque | 15A
11. | Radio | 10A
12. | Toit ouvrant | 20A
13. | Contrôleur de pression des pneus | 5A
14. | Vidange
15. | Actionneur d'admission d'air/air pulsé | 5A
16. | Indicateur | 15A
17. | Vide
18. | Actionneur air frais/air recyclé | 5A
19. | Alarme | 7,5A
20. | Contrôle dynamique de stabilité (DSC) / Unité de commande de la boîte de transfert | 5A
21. | Rétroviseur côté passager | 7,5A
22. | Transmission dynamique | 10A
23. | Système vidéo | 10A
24. | Convertisseur DC, ventilateur | 5A
25. | Vidange
26. | Boîte d'éjection | 10A
27. | Téléphone | 10A
28. | Parktronic, toit ouvrant | 5A
29. | Sièges avant chauffants | 5A
30. | Prise 12V, fusible allume-cigare bmw 3er e90 | 20A
31. | Navigation | 20A
32. | Réglage du siège, côté gauche | 30A
33. | Unité de commande d'accès confort | 40A
34. | Changeur de CD ou ventilateur d'habitacle | 5A
35. | Contrôle dynamique de stabilité (DSC) | 30A
36. | Roue de secours | 30A
37. | Sièges électriques | 10A
38. | Unité de commande de la boîte de transfert | 30A
39. | Relais d'essuie-glace | 30A
40. | Toit ouvrant | 7,5A
41. | Appareil de commande de l'espace pour les pieds | 30A
42. | Appareil de commande de l'espace pour les pieds | 40A
43. | Module de lave-phares | 30A
44. | Unité de commande de la remorque | 30A
45. | Commande de direction | 40A
46. | Réglage du siège, côté gauche | 30A
47. | Essuie-glace arrière et dégivreur de lunette arrière | 30A
48. | Essuie-glace/lave-glace | 20A
49. | Réglage du siège, côté droit | 30A
50. | Unité de contrôle du moteur | 10A
51. | Unité de contrôle d'accès au véhicule | 50A
52. | Chauffage du siège conducteur | 20A
53. | Chauffage du siège passager | 20A
54. | Remorque | 7,5A
55. | Unité de contrôle d'accès au véhicule | 5A
56. | Navigation | 20A
57. | Système de signalisation | 15A
58. | Combiné d'instruments et connecteur de diagnostic | 5A
59. | Colonne de direction | 5A
60. | Affichage multifonctionnel | 7,5A
61. | Éclairage intérieur, climatisation, éclairage du coffre à bagages | 10A
62. | Vide
63. | Vide
64. | Connexion supplémentaire | 5A
65. | Contrôle dynamique de stabilité (DSC) | 40A
66. | Vide
67. | Rondelle | 30A
68. | Réserve | 40A
69. | Ventilateur de refroidissement (également utilisé 60A) | 50A
70. | Relais de commande de pompe à carburant | 20A
71. | Remorque | 20A
72. | Vide
73. | Vide
74. | Combiné d'instruments | 5A
75. | Colonne de direction | 5A
76. | Affichage multifonctionnel | 10A
77. | Éclairage intérieur, éclairage du coffre, climatisation | 10A
78. | Vide
79. | Vide
80. | Chauffage du carburant | 40A
81. | Remorque | 30A
82. | Contrôle dynamique de stabilité (DSC) | 30A
83. | Vide
84. | Pompe de nettoyage des phares | 40A
85. | Convertisseur continu-continu | 30A
86. | Appareil de commande de l'espace pour les pieds | 40A
87. | Vide
88. | Commande de pompe à carburant | 20A
89. | Pompe à air secondaire | 40A
90. | Contrôle dynamique de stabilité (DSC) | 40A
91. | Vide
92. | Ventilateur de refroidissement | 60A/50A

Type 2

Modèles de véhicules à partir de l'année modèle 2008.

Schéma

N° | Affectation | Ampères
R1. | Relais d'essuie-glace arrière
R2. | relais d'essuie-glace
R3. | relais d'essuie-glace
R4. | Relais borne 15 / Fusible dans l'habitacle No. de bloc : 6, 7, 9, 10, 30, relais R6
R5. | Relais de pompe à carburant
R6. | Relais d'avertisseur sonore
R7. | Chauffage de la lunette arrière
R8. | Borne Relais 30 / Fusible dans la limousine No. de bloc : 13 - 15, 18 - 20, 22, 23, 25 - 28, 34, 45, 46, 49, 60, 70, 71, 76, 77
R9. | Boîte de dérivation / Fusible dans l'habitacle N° : 32, 56, 59, 61, 74
R10. | Vidange
1. | Essuie-glace / lave-glace | 20A
2. | Vide
3. | Unité de commande du chauffage du siège passager | 20A
4. | Vide
5. | Vide
6. | Ventilateur de cabine, convertisseur DC-DC | 5A
7. | Aide au stationnement, toit ouvrant | 5A
8. | Prise 12V, fusible allume-cigare | 20A
9. | Téléphone | 5A
10. | Sièges avant chauffants | 5A
11. | Vide
12. | Pompe à vide | 15A
13. | Boîte d'éjection | 10A
14. | Electro-aimant d'allumage | 15A
15. | Amplificateur | 20A
16. | Vide
17. | Vide
18. | Système vidéo | 10A
19. | Changeur de CD | 5A
20. | Sièges électriques | 10A
21. | Régulateur de vitesse | 10A
22. | Boîte de vitesses | 15A
23. | Unité de commande du chauffage d'air supplémentaire | 20A
24. | Module d'attelage de remorque | 15A
25. | Toit ouvrant | 20A
26. | Contrôle dynamique de stabilité (DSC) / Unité de commande de la boîte de transfert | 5A
27. | Appareil de commande de la pression des pneus | 5A
28. | Ventilateur, convertisseur DC | 5A
29. | Sièges chauffants | 5A
30. | Pièce de rechange
31. | Remorque | 30A
32. | Unité de contrôle de la remorque | 30A
33. | Chauffage de carburant | 40A
34. | Vide
35. | Contrôle dynamique de stabilité (DSC) | 30A
36. | Unité de contrôle d'accès au véhicule | 40A
37. | Vide
38. | Vide
39. | Vide
40. | Unité de commande de la boîte de transfert | 30A
41. | Unité de commande de la zone des pieds | 30A
42. | Unité de commande de la zone des pieds | 40A
43. | Module de nettoyage des phares | 30A
44. | Module de commande de la remorque | 30A
45. | Réglage du siège | 30A
46. | Réglage du siège | 30A
47. | Essuie-glace arrière et dégivreur de lunette arrière | 30A
48. | Lave-phares | 30A
49. | Direction | 40A
50. | Relais d'essuie-glace | 30A
51. | Unité de contrôle d'accès au véhicule | 50A
52. | Chauffage du siège conducteur | 20A
53. | ARC | 10A
54. | Système d'alarme | 7,5A
55. | Unité de contrôle d'accès au véhicule | 5A
56. | Navigation | 20A
57. | Système de signalisation | 15A
58. | Vide
59. | Vide
60. | Affichage multifonctionnel | 5A
61. | Récepteur de télécommande, unité de commande accès confort | 5A
62. | Toit ouvrant | 7,5A
63. | Ventilateur de cabine | 5A
64. | Vide
65. | Boîte de vitesses, entraînement dynamique | 10A
66. | Rétroviseur latéral côté passager | 7,5A
67. | Relais de pompe à essence | 20A
68. | Chauffage du siège conducteur | 20A
69. | Ventilateur de refroidissement (également utilisé 60A) | 50A
70. | Relais de commande de la pompe à carburant | 20A
71. | Remorque | 20A
72. | Vide
73. | Vide
74. | Combiné d'instruments | 5A
75. | Colonne de direction | 5A
76. | Affichage multifonctionnel | 10A
77. | Éclairage intérieur, climatisation, éclairage du compartiment à bagages | 10A
78. | Vide
79. | Vide
80. | Vide
81. | Unité de contrôle de l'espace pour les jambes | 30A
82. | Contrôle dynamique de stabilité (DSC) | 30A
83. | Vide
84. | Unité de contrôle de l'espace pour les pieds | 40A
85. | Convertisseur continu-continu | 30A
86. | Commande de l'espace pour les pieds | 40A
87. | Vide
88. | Système de lavage | 40A
89. | Pompe à air secondaire | 40A
90. | Contrôle dynamique de stabilité (DSC) | 40A
91. | Vide
92. | Ventilateur de refroidissement | 50A

Relais supplémentaires

Leur disponibilité dépend de la configuration du véhicule.

N° | Affectation des relais
R1. | Relais principal
R2. | Relais du ventilateur de refroidissement
R3. | Catalyseur
R4. | Relais de la pompe à vide
R5. | récepteur / émetteur
R6. | Indicateur de direction
R7. | Relais de déclenchement
R8. | Borne 15, relais
F1. | Contrôle dynamique de stabilité (DSC)
F2. | Contrôle dynamique de la stabilité (DSC)
