Fusibles et relais BMW Série 3 (E46), 1998 - 2007

La série 3 E46 est la quatrième génération de voitures particulières du constructeur automobile allemand. Un large choix de moteurs, cinq types de carrosserie au choix et des modifications sportives ont assuré le succès commercial de cette génération. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la BMW Série 3 (quatrième génération ; corps marque E46 ; modifications 316Ci, 316i, 316ti, 318d, 318i, 320d, 320i, 323i, 325i, 325xi, 328i, 330d, 330i, 30xd, m3) 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 années modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous identifierons séparément les fusibles de l'allume-cigare et de la pompe à carburant.

Sous le capot du moteur

On y trouve une unité principale ainsi que des modules de relais placés séparément.

Boîte à fusibles

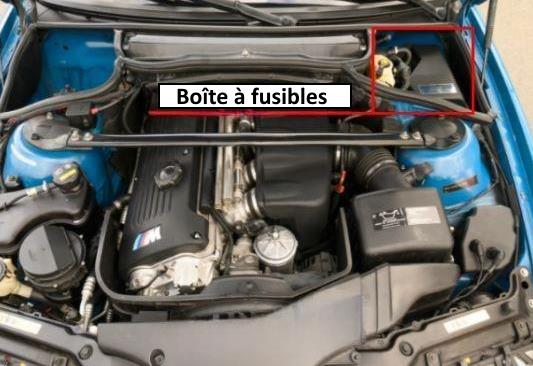

Située à l'arrière du compartiment moteur, à côté des essuie-glaces.

Exemple d'accès.

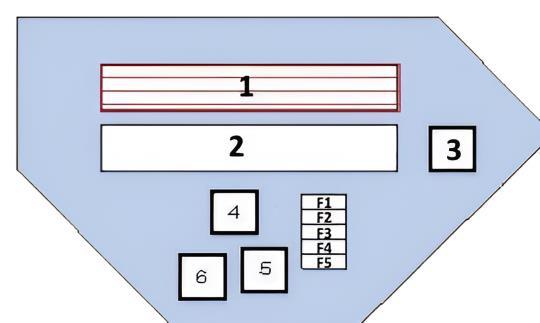

Schéma

N° | Affectation | Ampère
F1. | Bobines d'allumage - 320i/cMS43 / 325i / 330i | 30A
F2. | Unité de contrôle électronique du moteur, relais de feux de recul, unité de contrôle électronique de la transmission - 316i/318i | 30A
F3. | Capteur de débit d'air, capteur de position du vilebrequin, relais de feux de recul, thermostat du système de refroidissement, capteur de position de l'arbre à cames 1, capteur de position de l'arbre à cames 2 - 320i / 325i / 330i | 20A
F4. | Relais de pompe à essence, relais de pompe d'évacuation d'air, relais d'accouplement magnétique pour le compresseur de climatisation - 316i / 318i / 330i | 30A
F5. | Relais de bobine d'allumage - 316i / 318i / 320i / 323i / 328i | 30A
1. | ECU moteur
2. | ECU de la boîte de vitesses
3. | Relais de moteur d'essuie-glace
4. | Système de gestion du moteur - essence
5. | Système de gestion du moteur - diesel
6. | Relais de feux de recul

Modules de relais

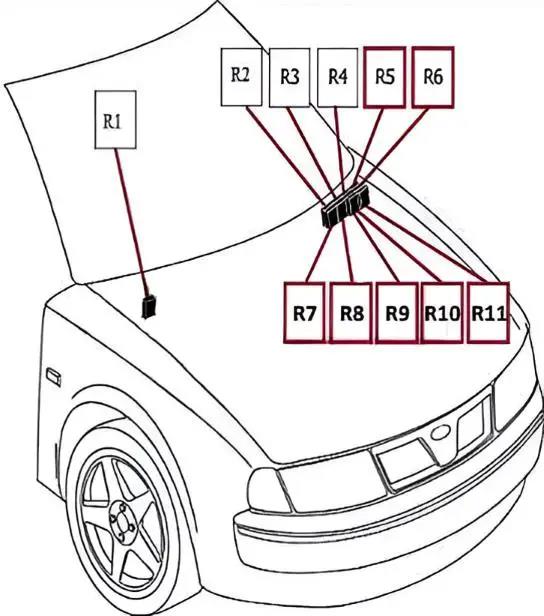

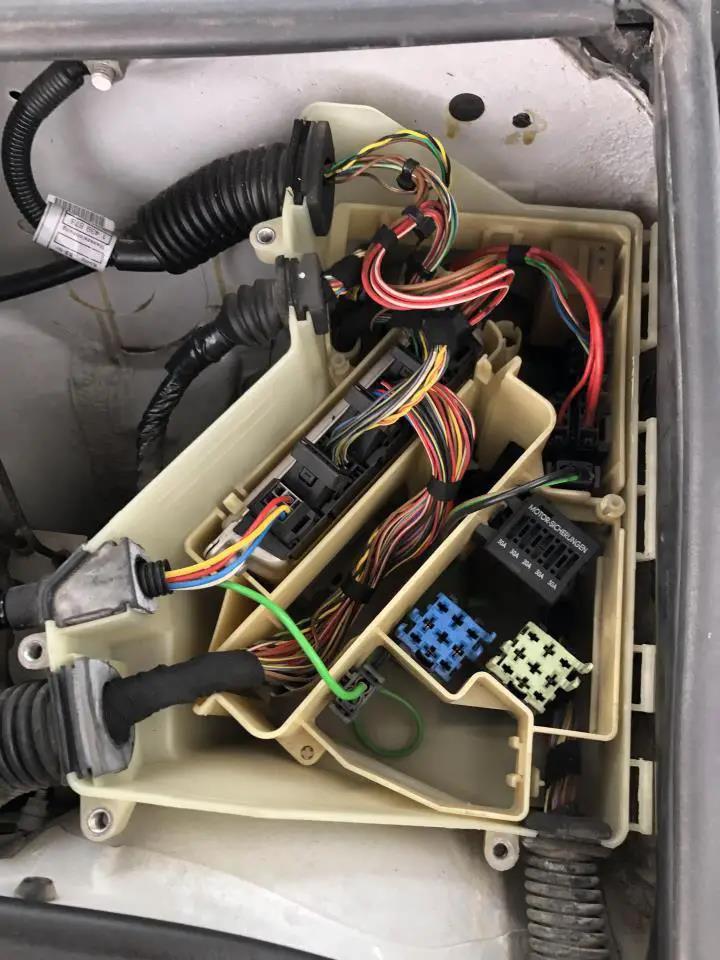

Emplacement des différents relais dans la zone située sous le capot.

Plan

No | Affectation des relais
R1. | relais temporisé
R2. | relais principal DDE
R3. | relais de chauffage
R4. | Pompe hydraulique
R5. | Relais DME
R6. | Relais d'essuie-glace
R7. | Relais de pompe hydraulique
R8. | Feux de recul
R9. | Relais de décharge, borne 15
R10. | Injecteurs de carburant

Dans le compartiment intérieur

Boîte à fusibles

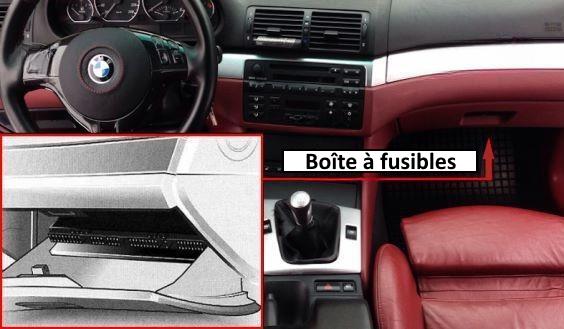

Elle se trouve du côté passager, derrière la boîte à gants. Quelques relais se trouvent à l'arrière de la boîte.

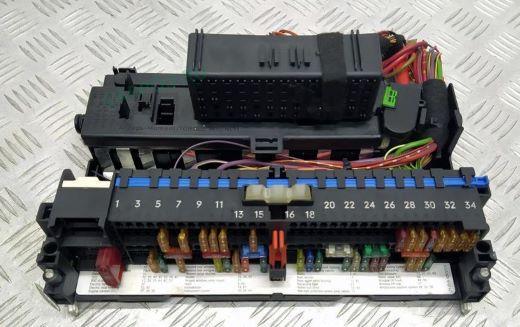

Vue générale.

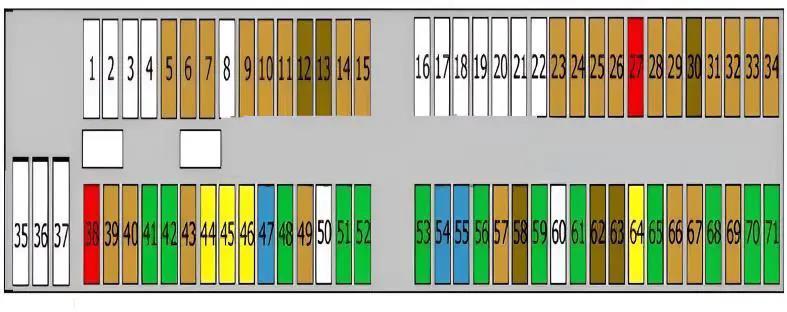

Schéma

No | Affectation des fusibles | Ampères
1-4. | Vide
5. | Relais d'avertisseur sonore | 5A
6. | Lampes d'éclairage pour miroir de courtoisie, appareil de commande pour entraînement de toit pliant | 5A
7. | Interrupteur d'entraînement du toit pliant, appareil de commande du système de navigation, amplificateur final du système audio, écran multifonctions, téléphone, système audio | 5A
8. | Boîte de vitesses séquentielle - M3 | 5A
9. | Commandes au volant - système de maintien de la vitesse, commutateur de feux stop (capteur de position de la pédale de frein), unité de commande multifonction, commutateur d'éclairage, capteur de position de la pédale d'embrayage | 5A
10. | Combiné d'instruments | 5A
11. | Boîtier de commande électronique SRS, sièges électriques, système d'avertissement de ceinture de sécurité | 5A
12. | Ensemble de commutateurs multifonctionnels | 7.5A
13. | Unité de commande de l'arceau de sécurité | 7,5A
14. | Unité de commande de l'antidémarrage électronique, interrupteur de blocage du changement de vitesse de la boîte automatique | 5A
15. | Capteur de pluie, nettoyeur/laveur de lunette arrière
16-21. | Vide
22. | Boîte de vitesses séquentielle - M3 | 5A
23. | Moteur électrique de la pompe du système de refroidissement - Diesel | 5A
24. | Rétroviseur intérieur à gradation automatique, unité de commande pour l'aide au stationnement | 5A
25. | Rétroviseur électrique sur la porte (côté passager), interrupteur de température (gicleurs de lave-glace chauffés) | 5A
26. | Système de commande à distance de la porte de garage | 5A
27. | Relais de feux de recul, capteur de boîte de vitesses | 10A
28. | Commande électronique de la climatisation, relais de l'embrayage électromagnétique du compresseur de climatisation | 5A
29. | Unité de contrôle électronique du moteur, relais de la bobine d'allumage | 5A
30. | Alternateur, capteur de niveau d'huile moteur, connecteur de diagnostic 16 broches | 7,5A
31. | Unité de commande du système de contrôle de la pression des pneus | 5A
32. | Commutateur d'éclairage, appareil de commande des phares - gauche (phares au xénon), appareil de commande des phares - droite (phares au xénon) | 5A
33. | Commutateur multifonctionnel, unité de commande ABS - avec ASC, capteur de position du volant | 5A
34. | Combiné d'instruments | 5A
35. | Relais moteur d'entraînement du toit pliant | 50A
36. | Relais de la pompe d'évacuation d'air | 50A
37. | Moteur électrique du ventilateur du système de refroidissement | 50A
38. | Relais pour phares antibrouillard | 10A/15A
39. | Téléphone, synthétiseur vocal | 5A
40. | Feu de sélection de boîte de vitesses, capteur de position du volant - DSC | 5A
41. | Affichage multifonctionnel, amplificateur final du système audio, changeur de CD, système audio, unité de commande du système de navigation | 30A
42. | Groupe de commutateurs multifonctions | 30A
43. | Combiné d'instruments | 5A
44. | Connexion électrique pour remorque | 20A
45. | Essuie-glace/lave-glace arrière | 20A
46. | Unité de commande de l'entraînement du toit ouvrant, unité de commande du toit ouvrant, relais moteur du volet du toit ouvrant | 20A/30A
47. | Bmw Série 3 e46 Fusible allume-cigare - avant, fiche accessoire | 20A
48. | Appareil de commande multifonctionnel | 30A
49. | Boîtier de commande multifonctions, amplificateur de sortie audio | 5A
50. | Interrupteur moteur de ventilateur climatisation/chauffage | 40A
51. | Commande de lave-phares | 30A
52. | Appareil de commande multifonctionnel | 30A
53. | Centrale électronique ABS | 30A
54. | Relais de pompe à carburant (pompe à essence) | 15A/20A
55. | Relais d'avertisseur sonore | 15A
56. | Centrale électronique ABS | 30A
57. | Centrale de commande de rabattement des rétroviseurs, centrale de commande de rétroviseur extérieur (côté conducteur), centrale de commande de rétroviseur extérieur (côté passager) | 5A
58. | Relais pour commande électrique du hayon | 7,5A
59. | Relais du moteur d'essuie-glace | 30A
60. | Appareil de commande multifonctionnel | 25A
61. | Unité de commande électronique du moteur - système DSC | 30A
62. | Vanne de régulation du liquide de refroidissement du chauffage | 7,5A
63. | Relais d'embrayage magnétique du compresseur de climatisation | 7,5A
64. | Unité de commande du chauffage d'appoint | 20A
65. | Unité de commutation pour le réglage du siège du conducteur | 30A
66. | Vide
67. | Unité de commande du dispositif électronique d'immobilisation, rétroviseur intérieur à commutation jour/nuit automatique, unité de commande du dispositif antivol (avec réglage du volume), capteur d'inclinaison du véhicule (antivol), buzzer antivol | 5A
68. | Relais de dégivrage de la lunette arrière | 30A
69. | Unité de commande du système de contrôle de la pression des pneus | 5A
70. | Unité de commutation du réglage du siège passager | 30A
71. | Unité de commande multifonctionnelle | 10A/30A

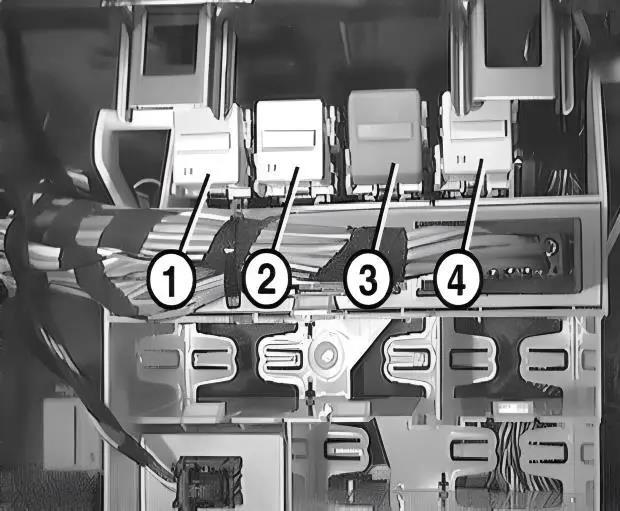

Affectation des relais à l'arrière de l'appareil

1. | Pompe à essence
2. | Ventilateur de chauffage
3. | Feux antibrouillard
4. | Avertisseur sonore

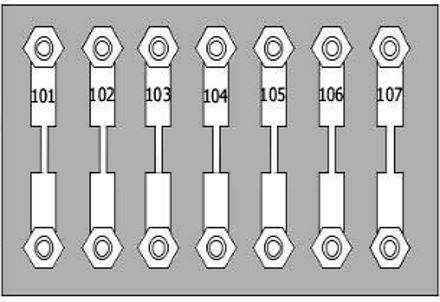

Fusibles de puissance dans le coffre de l'habitacle

N° | Affectation des fusibles | Ampères
F101. | moteur électrique du ventilateur du système de refroidissement | 50A
F102. | Relais de commande du moteur, unité de commande électronique du moteur, unité de commande électronique de la boîte de vitesses, boîte à fusibles et à relais dans la partie arrière gauche du compartiment moteur | 80A
F103. | Vide
F104. | Appareil de commande des bougies de préchauffage | 100A
F105. | Interrupteur de démarreur, connecteur de diagnostic 20 pôles | 50A
F106. | Interrupteur de démarrage, interrupteur d'éclairage | 50A
F107. | Commutateur d'éclairage, appareil de commande pour l'électricité de la remorque | 50A

Modules de relais

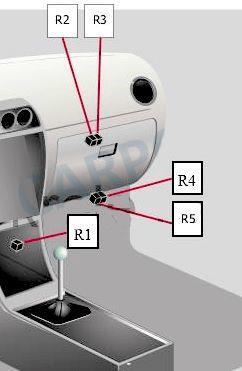

Emplacement des différents relais dans l'habitacle.

R1. | Relais de ventilateur ou non utilisé.
R2. | Relais du lave-phares
R3. | Compresseur de climatisation ou non utilisé
R4. | Relais, lève-vitres électriques arrière
R5. | Relais pompe à air secondaire

R1. | Relais module carburant (pompe à essence) / ou vide
R2. | Relais de chauffage de la lunette arrière
R3. | Séparateur d'humidité

R1. | Relais pompe à carburant
R2. | Relais de déshumidification arrière

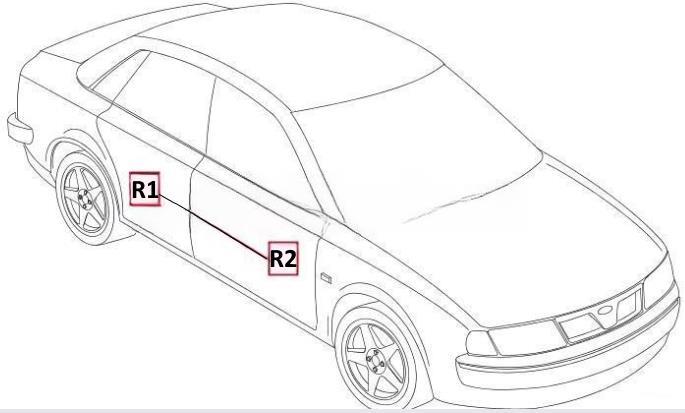

Le relais du chauffage de la lunette arrière se trouve dans le coffre.

Tous les appareils électriques

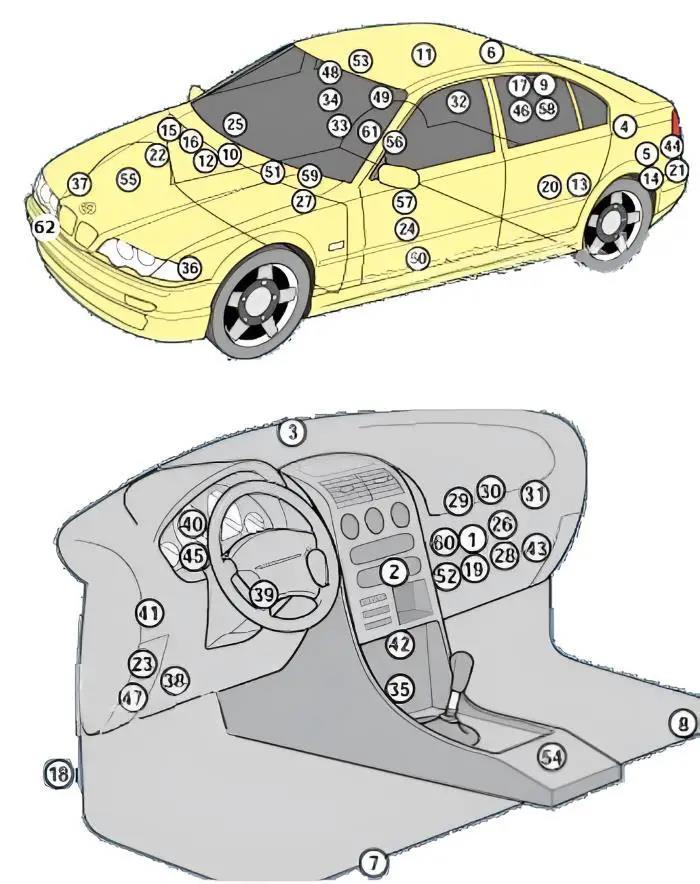

Disposition générale des composants électroniques dans le véhicule.

No | Composant
1. | Relais magnétique du compresseur de climatisation - derrière le tableau de bord, sur le côté droit
2. | Unité de commande électronique de la climatisation
3. | Capteur de lumière solaire (climatisation)
4. | Amplificateur de signal d'antenne - pilier arrière
5. | Amplificateur de signal d'antenne - côté gauche du compartiment à bagages - Cabriolet
6. | Amplificateur de signal d'antenne - sous le spoiler arrière - break
7. | Capteur de choc latéral - côté conducteur, sous le siège (sous le tapis)
8. | Capteur de choc latéral - côté passager, sous le siège (sous le tapis)
9. | Capteur d'inclinaison du véhicule (alarme antivol) - côté droit du coffre à bagages
10. | Avertisseur sonore de l'alarme antivol - résonateur du système d'admission d'air
11. | Module de commande de l'alarme antivol (avec réglage du volume) - Tôle de toit
12. | Interrupteur de l'alarme antivol, capot - compartiment moteur, partie arrière droite - dans la boîte de montage
13. | Amplificateur de sortie audio - derrière le panneau arrière gauche - Cabrio
14. | Amplificateur de sortie audio - côté gauche du coffre à bagages
15. | Module de commande du chauffage autonome
16. | Pack de batteries - compartiment moteur, arrière droit - moteurs 4 cylindres
17. | Pack de batteries - côté droit du compartiment à bagages - moteurs 6 cylindres/diesel
18. | Commutateur de déverrouillage du couvercle du coffre/de la porte arrière - panneau de protection inférieur gauche
19. | Relais du moteur électrique pour l'entraînement du couvercle du toit ouvrant - derrière le tableau de bord, côté droit.
20. | Module de commande du volet de toit - derrière la garniture latérale arrière gauche
21. | Relais d'entraînement du couvercle du toit ouvrant - côté gauche du compartiment à bagages
22. | Connecteur de diagnostic (DLC)
23. | Connecteur de diagnostic (DLC) - derrière le tableau de bord, près de la colonne de direction (05/00^)
24. | Module de commande pour rétroviseur, côté conducteur
25 .| Module de commande pour rétroviseur, côté passager
26. | Module de commande pour le rabattement du rétroviseur - derrière le coffre à bagages
27. | Boîte à fusibles et à relais sous le plancher
28-30. | Boîtier de fusibles et de relais dans l'habitacle derrière le sac marin
31. | Module de commande du lave-phares - derrière le tableau de bord, côté droit
32. | Relais de chauffage de la lunette arrière - sur le côté droit du coffre, à l'avant
33. | Relais de chauffage de la lunette arrière 1 - derrière le panneau arrière droit - Cabrio
34. | Relais de chauffage de la lunette arrière 2 - derrière la garniture latérale arrière droite - Cabrio
35. | Relais du ventilateur de chauffage - derrière la console centrale
36. | Avertisseur sonore 1
37. | Avertisseur sonore 2
38. | Centrale de commande de l'antidémarrage électronique - près de la colonne de direction
39. | Antenne circulaire du système antidémarrage - près de la serrure de contact
40. | Module de commande du combiné d'instruments - derrière le tableau de bord
41. | Module de commande de l'éclairage - fonctions : relais d'alarme d'urgence, commutateur d'éclairage, relais de clignotant, rhéostat pour l'éclairage du combiné d'instruments
42. | Module d'interrupteur multifonctionnel
43. | Module de commande multifonction - derrière la boîte à gants - fonctions : antivol, rétroviseur à position jour/nuit automatique, système audio, verrouillage centralisé, vitres électriques, feux de détresse, éclairage intérieur, unité de commande SRS, feux arrière, boîte de vitesses séquentielle, essuie-glace/lave-glace
44. | Module de commande du système de navigation - côté gauche du compartiment à bagages
45. | Antenne du système de navigation - derrière le combiné d'instruments
46. | Module de commande du système de stationnement - côté droit du compartiment à bagages
47. | Avertisseur sonore du système de stationnement - espace pour les pieds avant gauche
48. | Capteur de pluie
49. | Fusibles supplémentaires - coffre à bagages - sur le pot de suspension
50. | Module de commande du siège électrique - sous le siège côté conducteur
51. | Module de commande pour le siège électrique - sous le siège du côté passager
52. | Relais de la pompe d'évacuation d'air - derrière le côté droit du tableau de bord
53. | Module de commande du toit ouvrant électrique - garniture de toit
54. | Module de commande SRS - sous le tapis de sol
55. | Capteur de hauteur de caisse (avant), correcteur de phares - passage de roue de la roue avant droite
56. | Capteur de hauteur de caisse (arrière), correcteur de phares - passage de roue de la roue arrière droite
57. | Module de commande d'interface téléphonique - sous la console centrale, à l'arrière.
58. | Module de commande du système électrique de la remorque - côté droit de l'espace de chargement.
59. | Module de commande de la boîte de vitesses électronique - compartiment moteur - dans la boîte de montage
60. | Module de commande du système de contrôle de la pression des pneus - derrière l'espace de chargement
61. | Capteur de vitesse du véhicule - capteur de vitesse de la roue arrière droite
62. | Capteur de température du gicleur de lave-glace - sous le soubassement (avant)
