Fusibles et relais Volvo XC70 / V70 (S), 2000 - 2007

La deuxième génération du break Volvo V70 a vu le jour en 2000. Son développement a commencé avant le rachat du constructeur suédois par Ford, ce qui fait de ce modèle l'un des derniers véritables Volvo. XC70 - une variante avec une maniabilité améliorée. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Volvo XC70 / V70 (deuxième génération ; carrosserie série S) 2000, 2001, 2002, 2003, 2004, 2005, 2006 et 2007 années modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.

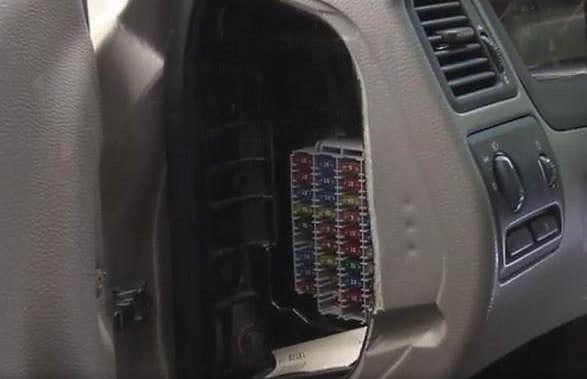

À l'intérieur

Situé côté conducteur, à l'extrémité du tableau de bord.

Exemple d'accès.

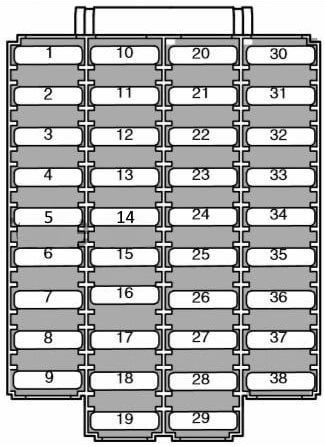

Schéma

N° | Description | Ampères
F1. | À partir de 2003 - Boîte à fusibles sous le capot (F17-18 / F10-11) | 15A
F2. | Boîte à fusibles sous le capot (F20-21) | 20A
F3. | Module de commande du siège électrique - siège gauche | 30A
F4. | Module de commande du siège électrique - siège droit | 30A
F5. | Non utilisé
F6. | Système de gestion du moteur (système d'alimentation en carburant en deux parties) | 5A
F7. | Chauffage du siège avant - gauche | 15A
F8. | Chauffage du siège avant - droit | 15A
F9. | Système ABS, unité de commande de position du volant | 5A
F10. | Non utilisé
F11. | | Non utilisé
F12. | Système de lavage/essuie-glace des phares, correcteur de phares | 15A
F13. | Fusible allume-cigare Volvo xc 70 / V70, connexions électriques pour équipements spéciaux | 15A
F14. | Commande électrique du siège - siège droit, commande multifonction 1, système de surveillance des ceintures de sécurité non bouclées | 5A
F15. | Système audio, système de navigation | 5A
F16. | Système audio | 20A
F17. | Amplificateur de puissance du système audio | 30A
F18. | Phares antibrouillard | 15A
F19. | Système de navigation | 10A
F20. | Non utilisé
F21. | Boîte de vitesses automatique | 10A
F22. | Signalisation/signalisation d'urgence, unité de commande multifonction 1 | 20A
F23. | Module de commande de climatisation/chauffage, module de commande d'éclairage, connecteur de diagnostic, commutateur au volant | 5A
F24. | Module de commande de climatisation/chauffage, chauffage d'appoint, unité de commande du siège électrique gauche, combiné d'instruments | 10A
F25. | Contacteur d'allumage, module de commande de climatisation/chauffage, module de commande multifonction 1, relais de démarrage, module de commande électronique du moteur, module de commande électronique SRS (2003-) | 10A
F26. | Moteur de ventilateur de climatisation/chauffage | 30A
F27. | Non utilisé
F28. | Unité de commande multifonction 3, lampes d'éclairage intérieur, lampes d'éclairage du miroir de courtoisie, capteur de pluie | 10A
F29. | Téléphone | 10A
F30. | Ampoules des feux de position avant gauche/arrière gauche | 7,5A
F31. | Feux de position avant/arrière (droite), éclairage de la plaque d'immatriculation | 7,5A
F32. | Appareil de commande multifonction 1, ampoules d'éclairage intérieur, ampoules d'éclairage du miroir de courtoisie | 10A
F33. | Fusible de la pompe à essence | 15A
F34. | Toit ouvrant | 15A
F35. | Avant gauche - Verrouillage centralisé, lève-vitres électriques, rétroviseurs extérieurs électriques, clignotants pour portes ouvertes ou mal fermées | 25 A
F36. | Avant droit - Verrouillage centralisé, lève-vitres électriques, rétroviseurs extérieurs électriques, clignotants pour portes ouvertes ou mal fermées 25
F37. | Moteurs de lunette arrière, verrouillage des portes pour empêcher l'ouverture accidentelle des portes arrière | 30A
F38. | Klaxon du système d'alarme antivol | 5A

Dans le compartiment moteur

Le boîtier à fusibles se trouve derrière le capot de protection, près du montant gauche.

Photo - Exemple.

Plan

N° | Affectation des fusibles | Ampères
F1. | Boîtier de commande du chauffage d'appoint | 25A
F2. | Équipement spécial | 20A
F3. | Gestion du moteur - Système d'alimentation en carburant à deux composants et deux substances, pompe à vide (2002) | 15A
F4. | Capteurs d'oxygène chauffés, gestion du moteur (diesel) | 20A
F5. | Système de gestion du moteur (essence) | 15A
F6. | Système de gestion du moteur (essence) | 15A
F7. | Calculateur de papillon des gaz, gestion du moteur (essence) | 10A
F8. | Capteur de position de la pédale d'accélérateur, relais d'embrayage magnétique pour le compresseur de climatisation, boîte à fusibles ventilateur de refroidissement/relais | 10A
F9. | Klaxon | 15A
F10. | Moteur de la pompe de lave-glace arrière | 10A
F11. | Gestion du moteur, bougies de préchauffage chauffage/climatisation chauffage de ventilation du carter (diesel) | 20A
F12. | Feux stop | 5A
F13. | Essuie-glaces | 25A
F14. | Système antiblocage (ABS)/ESP(DSTC) | 30A
F15. | Système de gestion du moteur (bi-carburant) | 15A
F16. | Lave-phares/essuie-glaces, pompe de lave-glace | 15A
F17. | Phare droit - feux de croisement (avec phares au xénon) | 10A
F18. | Phare gauche - feux de croisement (avec phares au xénon) | 10A
F19. | Système antiblocage (ABS)/ESP(DSTC) | 30A
F20. | Phare gauche - feux de route | 15A
F21. | Phare droit - feux de route | 15A
F22. | Démarreur | 25A
F23. | Relais de commande du moteur, module de commande électronique du moteur (ECM) | 5A
F24. | Vide

N° | Affectation des relais
1. | Vide
2. | Système de gestion du moteur
3. | Bougies de préchauffage
4. | Démarreur
5. | Fonctionnement intermittent des essuie-glaces
6. | Système d'alimentation en carburant bi-carburant à deux composants
7. | Vide
8. | Embrayage magnétique du compresseur de climatisation
9. | Klaxon
10. | Pompe de lave-glace
11. | Moteur d'essuie-glace
12. | Moteur de la pompe de lave-vitre arrière

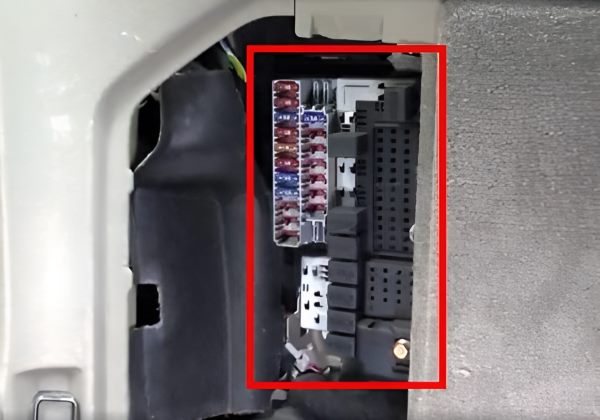

Dans le coffre

Le boîtier à fusibles se trouve derrière le revêtement sur le côté gauche. La conception du boîtier à fusibles dépend de l'année du modèle.

Exemple d'accès.

Modèles de 2005 à 2007

Schéma

N° | Description | Ampères
1. | Feux de recul | 10A
2. | Éclairage de la plaque d'immatriculation, feux stop, feux arrière, feux antibrouillard arrière | 20A
3. | Commande du chauffage d'appoint, système de commande électronique | 15A
4. | Non utilisé | 10A
5. | Antenne électrique | 10A
6. | Changeur de CD, tuner TV, RTI, système audio | 7,5A
7. | Centre de communication, audio | 15A
8. | Prise 12 V dans le coffre | 15A
9. | Commande de vitre, lève-vitre arrière droit | 20A
10. | Commande de vitre, lève-vitre arrière gauche | 20A
11. | Non utilisé
12. | Non utilisé
13. Chauffage du filtre à carburant | 15A
14. | Système audio | 15A
15. | Non utilisé
16. | Non utilisé
17. | Radio | 5A
18. | Non utilisé
19. | Moteur de l'essuie-glace arrière | 15A
20. | Câblage de la carrosserie, centre de communication | 20A
21. | Non utilisé | 10A
22. | Non utilisé
23. | Module électronique du différentiel | 7,5A
24. | Calculateur de suspension | 15A
25. | Non utilisé
26. | Aide au stationnement | 5A
27. | Boîte à fusibles n° 2 dans le coffre, fusibles 20, 21, 23, 24, 26 | 30A
28. | Calculateur de verrouillage de porte arrière gauche, calculateur de verrouillage de porte arrière droite, couvercle du réservoir de carburant | 15A
29. | Calculateur de remorque, clignotants, feux stop | 25 A
30. | Feux stop de remorque, phares antibrouillard de remorque, calculateur de remorque | 25 A
31. | Boîte à fusibles n° 2 dans le coffre, fusibles 37, 38 | 40A
32-36. | Non utilisé
37. | Chauffage de la lunette arrière | 20A
38. | Chauffage de la lunette arrière | 20A

Modèles de 2000 à 2005

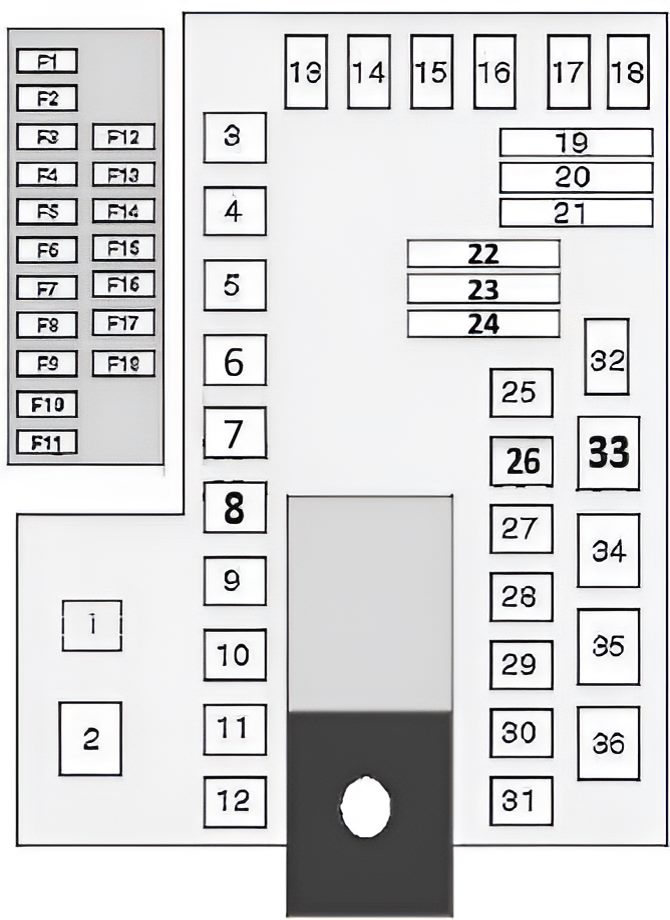

Schéma

N° | Affectation des fusibles | Ampères
F1. | Boîtier de commande multifonction 2 | 10A
F2. | Feux antibrouillard arrière | 10A
F3. | Feux stop | 15A
F4. | Feux de recul | 10A
F5. | Chauffage de lunette arrière, relais électrique pour prise de remorque | 5 A
F6. | Ouverture de la porte arrière | 10A
F7. | Raccordement électrique pour équipements spéciaux - coffre | 15A
F8. | Verrouillage centralisé - verrouillage des portes latérales arrière/porte arrière, trappe à carburant/couvercle | 15A
F9. | Raccordement électrique pour remorque | 20A
F10. | Système audio, système de navigation | 10A
F11. | Équipement spécial | 15A
F12. | Moteur d'essuie-glace arrière | 15A
F13. | Système stéréo | 5A
F14. | Feux de freinage
F15. | Raccordement électrique pour remorque | 20A
F16. | Vide
F17. | Chauffage du filtre à carburant (diesel), calculateur pour blocage de différentiel | 7,5A
F18. | Chauffage du filtre à carburant (diesel) | 15A

N° | Affectation des relais
4. | Relais pour fonctionnement intermittent de l'essuie-glace arrière
5. | Relais pour système bi-carburant à deux composants
6. | Relais pour calculateur électronique de climatisation - Climatisation automatique arrière
7. | Relais pour entraînement du hayon
8. | Non utilisé
9. | Relais pour verrouillage du clapet du réservoir de carburant - Ouverture
11. | Relais pour verrouillage centralisé de la porte arrière droite - Déverrouillage
14. | Relais pour moteur d'essuie-glace arrière
19. | Cavalier - Feux stop
20. | Cavalier - Feux arrière
21. | Cavalier - Feux de recul
22. | Cavalier - Alimentation électrique pour équipement supplémentaire dans le coffre
23. | Cavalier - Feux antibrouillard
25. | Relais pour feux antibrouillard arrière de remorque
26. | Relais pour feux antibrouillard arrière
27. | Relais pour feux stop
28. | Relais pour feux de recul
29. | Relais pour verrouillage centralisé, arrière - double verrouillage
30. | Relais pour verrouillage centralisé porte arrière gauche - déverrouillage
31. | Relais pour le verrouillage du clapet du réservoir de carburant - fermeture, relais pour le verrouillage centralisé - portes arrière - fermeture
32. | Relais pour le chauffage du filtre à carburant (diesel)
34. | Relais pour le chauffage de la lunette arrière
36. | Relais d'alimentation électrique de la prise de remorque
