Fusibles Volvo XC60 (UZ), 2017 - 2024

La XC60 est un crossover compact du constructeur automobile Volvo Cars. La deuxième génération a été présentée en mars 2017 au Salon de l'automobile de Genève. Le modèle est construit sur la plateforme SPA développée par la société chinoise Geely. Dans cet article, nous allons examiner en détail l'affectation des fusibles dans la Volvo XC60 (deuxième génération / indice d'usine UZ) 2017, 2018, 2019, 2019, 2020, 2021, 2022, 2023, 2024 années modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.

Dans le coffre

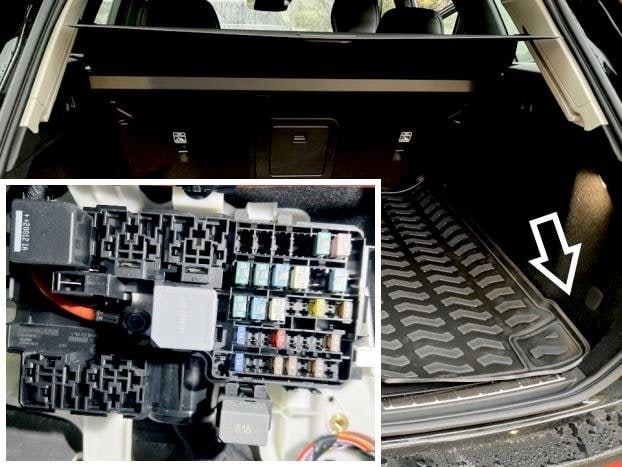

Le boîtier à fusibles se trouve sur le côté droit du coffre. Il est accessible en retirant le revêtement du plancher.

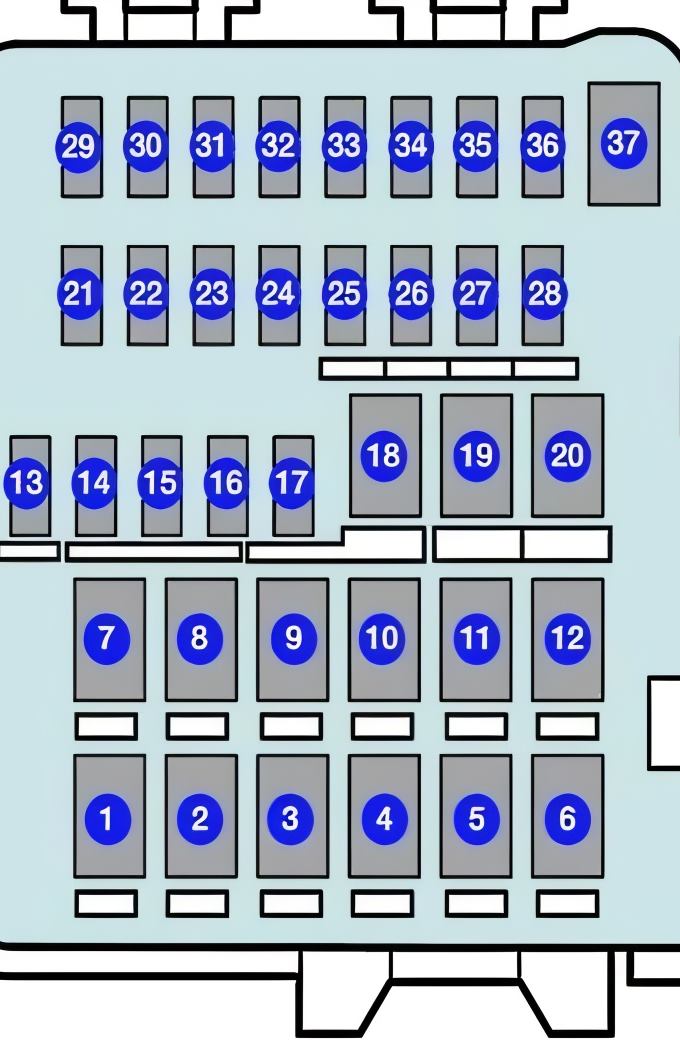

Schéma

N°. | Affectation des fusibles | Ampères
1. | Lunette arrière chauffante | 30A
2. | Vide
3. | Compresseur de la suspension pneumatique | 40A
4. | Moteur du verrouillage des dossiers de siège, arrière droit | 15A
5. | Vide
6. | Moteur du verrouillage des dossiers de siège, arrière gauche | 15A
7. | Vide
8. | Module de contrôle des émissions d'oxyde d'azote (diesel) | 30A
9. | Hayon à commande électrique | 25A
10. | Siège passager avant électrique | 20A
11. | Module d'attelage | 20A
12. | Module de prétensionneur de ceinture, côté droit | 40A
13. | Bobines de relais internes | 5A
14. | Module de contrôle de la réduction des émissions d'oxyde d'azote (diesel) | 15A
15. | Module de détection des pieds (pour ouvrir le hayon à commande électrique) | 5A
16. | Éthylotest, répartiteur USB/prise accessoire | 5A
17. | Vide
18. | Module de crochet de remorquage | 25A
19. | Siège conducteur électrique | 20A
20. | Module de prétensionneur de ceinture, côté gauche | 40A
21. | Caméra de recul | 5A
22. | Vide
23. | Vide
24. | Vide
25. | Vide
26. | Module de commande d'airbag et de prétensionneur de ceinture | 5A
27. | Vide
28. | Chauffage des sièges, côté gauche arrière | 15A
29. | Vide
30. | Blind Spot Information (BLIS) ; module de commande pour klaxon externe lors de la marche arrière | 5A
31. | Vide
32. | Modules de prétensionneurs de ceinture | 5A
33. | Régulateur de débit d'échappement (essence, certaines variantes de moteur) | 5A
34. | Vide
35. | Transmission intégrale - Module de commande AWD | 15A
36. | Chauffage des sièges, côté droit arrière | 15A
37. | Vide

Dans le compartiment moteur

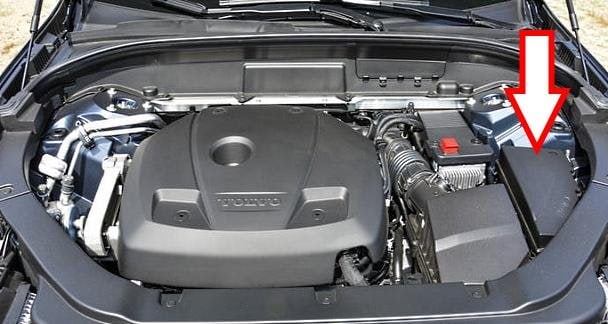

Le boîtier à fusibles situé sous le capot se trouve sur le côté gauche. Pour y accéder, il faut retirer le cache de protection.

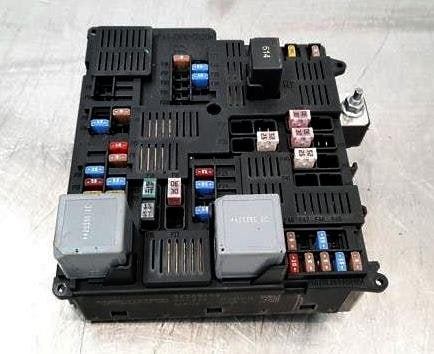

Vue d'ensemble.

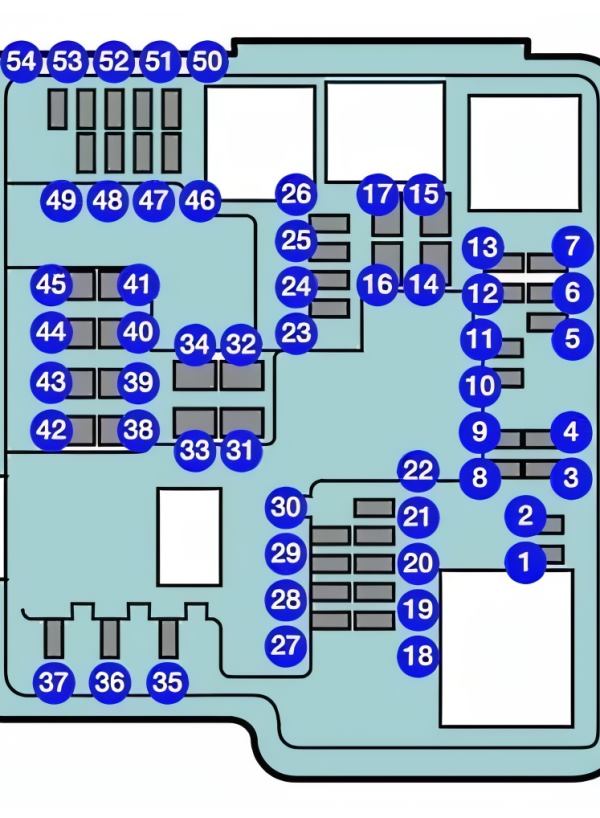

Schéma

N°. | Affectation des fusibles | Ampérage
1. | Vide
2. | Vide
3. | Vide
4. | Bobines d'allumage (essence) ; Bougies d'allumage (essence) | 15A
5. | Vanne de la pompe à huile moteur ; embrayage magnétique de la climatisation ; sonde lambda, centrale (essence) ; sonde lambda, arrière (diesel) | 15A
6. | Régulateur de dépression ; vanne d'impulsion de sortie (diesel) | 7,5A
7. | Module de commande du moteur ; module de régulation du carburant ; soupape EGR (diesel) ; capteur de position du turbo (diesel) ; soupape du turbocompresseur (essence) | 20A
8. | Module de commande du moteur | 5A
9. | Vide
10. | Soupapes (essence) ; thermostat de refroidissement du moteur (essence) ; Pompe de refroidissement EGR (diesel) ; module de commande des bougies de préchauffage (diesel) | 10A
11. | Calculateur de spoiler ; calculateur de volet de radiateur ; bobines de relais de sortie d'impulsion (diesel) | 5A
12. | Sonde lambda, avant ; sonde lambda, arrière (essence) | 15A
13. | Calculateur moteur | 20A
14. | Démarreur | 40A
15. | Démarreur
16. | Chauffage du filtre à carburant (diesel) | 30A
17. | Vidange
18. | Vide
19. | Vide
20. | Vide
21. | Vide
22. | Vide
23. | Vide
24. | Prise allume-cigare 12 V à l'avant de la console centrale | 15A
25. | Prise allume-cigare 12 V dans la console centrale, espace pour les pieds de la deuxième rangée de sièges | 15A
26. | Prise allume-cigare 12 V dans le coffre | 15A
27. | Vide
28. | Phare gauche, certains types de LED3 | 15A
29. | Phare droit, certains types de LED3 | 15A
30. | Vide
31. | Chauffage électrique du pare-brise, côté gauche
32. | Chauffage électrique du pare-brise, côté gauche | 40A
33. | Lave-phares | 25A
34. | Lave-pare-brise | 25A
35. | Module de commande de la transmission | 15 A
36. | Avertisseur sonore | 20A
37. | Sirène d'alarme de sécurité | 5A
38. | Module de commande du système de freinage (valves, frein de stationnement) | 40A
39. | Essuie-glaces | 30A
40. | Lave-glace arrière | 25A
41. | Chauffage électrique du pare-brise droit | 40A
42. | Chauffage auxiliaire | 20A
43. | Module de commande des freins (pompe ABS) | 40A
44. | Vide
45. | Chauffage électrique du pare-brise droit
46. | Alimentation électrique, lorsque le contact est mis : module de commande du moteur ; composants de la transmission ; servomoteur électrique ; module de commande électronique central ; module de commande du système de freinage | 5A
47. | Vide.
48. | Phare droit | 7,5A ou phare droit, certains types LED3 | 15A
49. | Dispositif de purge d'air | 5A
50. | Vide.
51. | Module de commande de connexion de batterie | 5A
52. | Airbags | 5A
53. | Phare gauche | 7,5A ou phare gauche, certains types LED3 | 15A
54. | Capteur de position de la pédale d'accélérateur | 5A

À l'intérieur

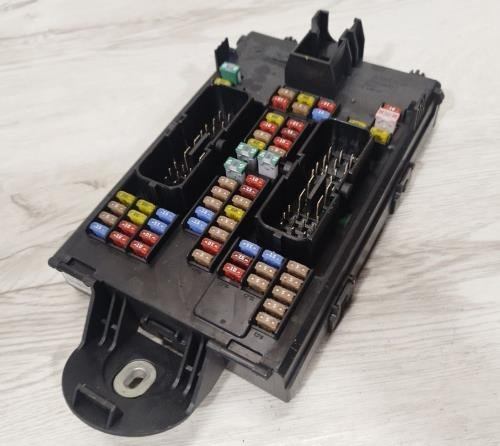

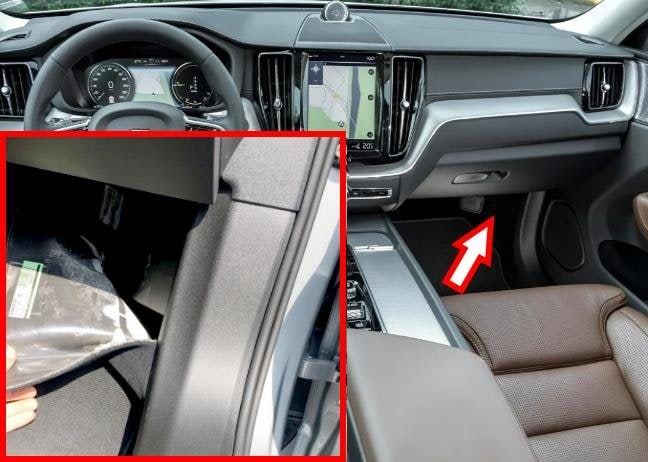

Le boîtier des fusibles intérieur se trouve côté passager, entre la porte et la partie inférieure du tableau de bord. Pour y accéder, il faut retirer la garniture intérieure.

Vue d'ensemble.

Plan

N° | Affectation | Ampères
1. | Vide
2. | Prise allume-cigare dans l'espace pour les pieds de la banquette arrière | 30A
3. | Vide
4. | Capteur de mouvement | 5A
5. | Lecteur multimédia | 5A
6. | Écran conducteur | 5A
7. | Jeu de touches console centrale | 5A
8. | Capteur solaire | 5A
9. | Vide
10. | Vide
11. | Unité de volant | 5A
12. | Commande du démarreur et du frein de stationnement | 5A
13. | Volant chauffant électriquement | 15A
14. | Vide
15. | Vide
16. | Vide
17. | Vide
18. | Commande de climatisation | 10A
19. | Antivol de direction | 7,5A
20. | Prise de diagnostic OBDII | 10A
21. | Écran central | 5A
22. | Ventilateur pour la climatisation avant | 40A
23. | Port USB | 5A
24. | Commandes d'éclairage ; éclairage intérieur ; anti-éblouissement pour rétroviseur intérieur ; capteur de pluie et de luminosité ; jeu de touches dans la console tunnel au niveau des pieds des sièges arrière ; sièges avant électriques ; panneaux de commande dans les portes arrière ; module de ventilation de climatisation gauche/droite | 7,5A
25. | Calculateur pour les fonctions d'aide à la conduite | 5A
26. | Toit ouvrant panoramique avec store pare-soleil | 20A
27. | Écran de projection | 5A
28. | Éclairage intérieur | 5A
29. | Vide
30. | Écran dans la console de toit (avertissement de ceinture/affichage de l'airbag passager) | 5A
31. | Vide
32. | Capteur d'humidité | 5 A
33. | Unité de hayon droit | 20A
34. | Fusibles dans le coffre/la surface de chargement | 10A
35. | Unité de commande pour véhicule connecté à Internet ; unité de commande Volvo On Call | 5A
36. | Unité de hayon gauche | 20 A
37. | Unité du système audio (amplificateur) (certaines variantes) | 40A
38. | Vide.
39. | Unité d'antenne multibande | 5A
40. | Module de fonction confort des sièges avant (massage) | 5A
41. | Appareil respiratoire | 5A
42. | Lave-glace arrière | 15A
43. | Module de carburant (fusible de la pompe à carburant de la Volvo XC60) | 15A
44. | Vide
45. | Vide
46. | Chauffage du siège conducteur | 15A
47. | Chauffage du siège passager | 15A
48. | Pompe de refroidissement | 10A
49. | Vide
50. | Unité de porte avant gauche | 20A
51. | Calculateur de suspension (suspension active) | 20A
52. | Vide
53. | Calculateur Sensus | 10A
54. | Vide
55. | Vide
56. | Unité de commande de la porte avant droite | 20A
57. | Vide
58. | TV (en option) | 5A
59. | Fusibles de protection n° 53 et n° 58 | 15A
