Fusibles Volvo XC40, 2017 - 2022

Volvo a officiellement présenté le crossover compact XC40 en septembre 2017. Il est basé sur l'architecture modulaire CMA, développée par les Suédois en collaboration avec la société chinoise Geely. Dans cet article, nous allons examiner en détail l'affectation des fusibles dans la Volvo XC40 (première génération) 2017, 2018, 2019, 2020, 2021 et 2022 années modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. Nous allons marquer le fusible de l'allume-cigare.

À l'intérieur

La boîte à fusibles se trouve sous le siège conducteur.

La photo est un exemple.

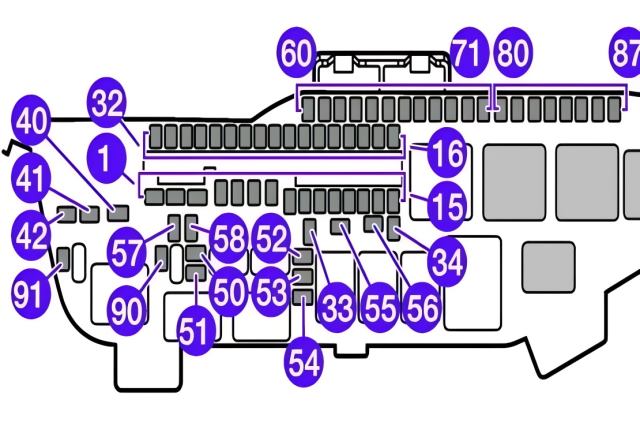

Schéma

N° | Ampères | Description
1. | 40 A | Module de commande audio (amplificateur) (certaines variantes)
2. | 40 A | Module électrique central A : capteurs, radars, sièges électriques (en option).
3. | 40 A | Module électrique central B : capteurs, radars, sièges électriques (équipement spécial).
4. | 40 A | Module de ventilation pour la climatisation, à l'avant
5. | 25 A | Hayon à commande électrique (si disponible)
6. | 20 A | Siège électrique droit (si disponible)
7. | 25A | Chauffage auxiliaire (si disponible)
8. | 30A | Module de commande de récupération du protoxyde d'azote (diesel), capteur solaire
9. | 20A | Module de porte dans le hayon droit
10. | 20A | Module de porte dans la porte arrière gauche
11. | 20A | Module de porte dans la porte avant gauche
12. | Non utilisé
13. | 20A | Module de porte dans la porte avant droite
14. | 15A | Chauffage des sièges arrière (en option)
15-16. | Non utilisé
17. | 15A | Module de commande de récupération du protoxyde d'azote (diesel)
18. | Non utilisé
19. | 7,5 A | Module de commande du système de climatisation
20. | 5 A | Détecteur de mouvement (en option)
21. | 5 A | Tableau de bord
22. | 5 A | Clavier dans la console centrale
23. | 5 A | Module du volant
24. | 5A | Module pour le bouton de démarrage et de frein de stationnement
25. | 5A | Écran central
26. | 5A | Module de commande pour véhicule connecté à Internet ; module de commande pour Volvo On Call
27. | 5A | Module pour antenne multibande
28. | 5A | Bobines de relais
29. | 5A | Module pour la détection des mouvements des pieds (en option) (pour ouvrir le hayon à commande électrique)
30. | 15A | Module de commande Sensus TV (en option) (certains marchés)
31. | 10A | Prise de diagnostic OBDII
32. | Non utilisé
33. | 15A | Moteur de verrouillage du dossier de siège, arrière gauche
34. | 15A | Moteur de verrouillage du dossier de siège, arrière droit
40. | 30A | Chauffage de lunette arrière
41. | 40A | Module de prétensionneur de ceinture, côté gauche
42. | 40A | Module de prétensionneur de ceinture, côté droit
50. | 5A | Capteur d'humidité
51. | 20A | Pompe à carburant (fusible pompe à essence)
52. | 10A | Pompe de refroidissement
53. | 15A | Chauffage du volant (si disponible)
54. | Non utilisé
55. | 25A | Lave-phares (si équipé)
56. | 25A | Lave-vitre arrière
57-62. | Non utilisé
63. | 5A | Module de prétensionneur de ceinture
64. | 5A | Blind Spot Information (BLIS) ; module de commande du klaxon externe lors de la marche arrière
65. | Non utilisé
66. | 5A | Capteur solaire
67. | 15A | Module de commande de la transmission intégrale (AWD)
68. | 10A | Pompe de refroidissement
69. | 5A | Caméra de recul (si disponible)
70. | Non utilisé
71. | 5A | Module de commande des airbags et des prétensionneurs de ceinture
80. | 15A | Essuie-glace arrière
81. | 20A | Toit ouvrant panoramique à lamelles (si disponible)
82. | Non utilisé
83. | 7,5A | Éclairage intérieur ; Rétroviseur intérieur à atténuation automatique (si disponible) ; Capteur de pluie et de luminosité (le cas échéant) ; Commandes dans les portes arrière et dans le coffre
84. | Non utilisé
85. | 5A | Module de commande pour les fonctions d'aide à la conduite
86. | 5A | Éthylotest
87. | 5A | Chargeur sans fil pour téléphones portables (éthylotest) ; Port USB
90. | Non utilisé
91. | Non utilisé

Type MCase : #1-8, #40-42 et #55-58, ceux-ci doivent être remplacés dans un atelier.
Type micro : #9-34, #50-54 et #60-91.

Dans le compartiment moteur

Situé derrière le capot de protection, près de la batterie.

Photo - exemple.

Schéma

N° | Ampères | Affectation des fusibles
1. | 5 A | Prise USB dans la console arrière Tonneau
2. | 15A | Prise 12 V à l'avant dans la console centrale, fusible allume-cigare Volvo XC40
3. | Leer
4. | 15 A | Prise 12 V dans le coffre (en option)
5. | 20 A | Module de commande du moteur (ECM)
6. | 15 A | Bobines d'allumage ; bougies d'allumage
7. | 15 A | Bobines magnétiques (essence) ; soupape ; thermostat de refroidissement du moteur (essence) ; pompe de refroidissement EGR (diesel) ; module de commande de préchauffage (diesel) Module de commande du moteur
8. | 10 A | Électrovannes (essence) ; soupape ; thermostat de refroidissement du moteur (essence) ; pompe de refroidissement EGR (diesel) ; module de commande de préchauffage (diesel) ; régulateur de dépression ; soupape ; soupape pour impulsion de sortie (diesel)
9. | 15A | Sonde lambda, centrale (essence) ; sonde lambda, arrière (diesel)
10. | 15A | Sonde d'oxyde d'azote (diesel)
11. | Non utilisé
12. | 20A | Phare droit
13. | 20A | Phare gauche
14. | 5A | Airbags
15. | 5A | Capteur de pédale d'accélérateur
16. | 5A | Alimentation électrique lorsque le contact est mis : module de commande du moteur ; composants de la transmission ; servo électrique ; module de commande électronique central ; module de commande des freins
17. | 5A | Chauffage électrique d'appoint ; protection du réseau OBD-II
18. | 5A | Dispositif de purge
19. | Non utilisé
20. | 5A | Bobines de relais internes
21. | Non utilisé
22. | 5A | Capteur de pédale de frein
23. | Réserve
24. | 5A | Module de commande de l'actionneur pour l'engagement/le changement de vitesse de la boîte de vitesses automatique
25. | 15A | Module de commande de la boîte de vitesses
26. | 5A | Module de commande du moteur (ECM)
27-28. | Non utilisé
29. | 20A | Klaxon
30. | 5A | Sirène d'alarme anti-effraction (en option)
31. | 30A | Essuie-glaces
32. | 40A | Module de commande du système de freinage (valves, frein de stationnement)
33. | 40A | Module de commande du système de freinage (pompe ABS)
34. | Non utilisé
35. | 25A | Entraînement pour boîte de vitesses
36. | Non utilisé
38. | 30A | Phare droit ; phare gauche
39-40. | Non utilisé
41. | 25A | Module de commande pour crochet de remorquage (équipement spécial)
42. | 40A | Module de commande du crochet de remorquage (équipement spécial)
43. | Non utilisé
44. | 20A | Siège conducteur électrique (équipement spécial)
45-50. | Non utilisé
51. | 30A | Chauffage du filtre à carburant (diesel)
52. | 40A | Chauffage du pare-brise gauche (option)
53. | 40A | Chauffage du pare-brise droit (option)
54. | 5A | Fonction de surveillance de la batterie auxiliaire
55. | 20A | Phare gauche
56. | 20A | Phare droit

Type micro : 1-30, 46-50 et 54-56
Type MCase : n° 31-45 et 51-53
