La Volvo V50 a été lancée fin 2003. Ce break familial est basé sur la deuxième génération de la berline S40, avec laquelle il partage la plateforme Ford C1 (également utilisée par la Ford Focus et la Mazda 3). Cet article détaille l'affectation des fusibles et des relais de la Volvo V50 (première génération ; type MW). Années de production : 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 et 2012.
Vous trouverez ci-dessous l'emplacement, les descriptions et les illustrations des boîtes à fusibles. Les fonctions « Allume-cigare » et « Démarreur » sont indiquées en gras.
Dans l'habitacle

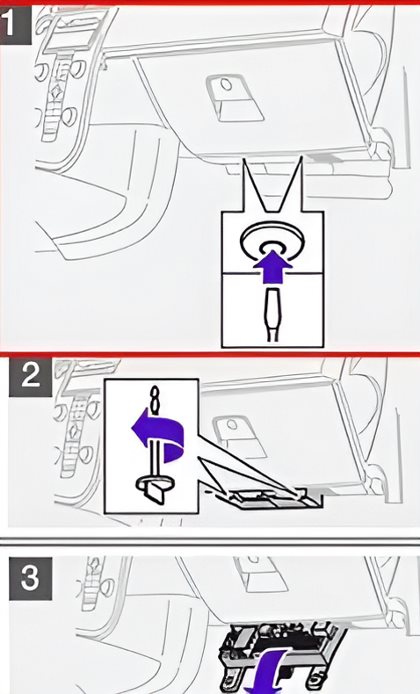

Située sous la boîte à gants, côté passager.

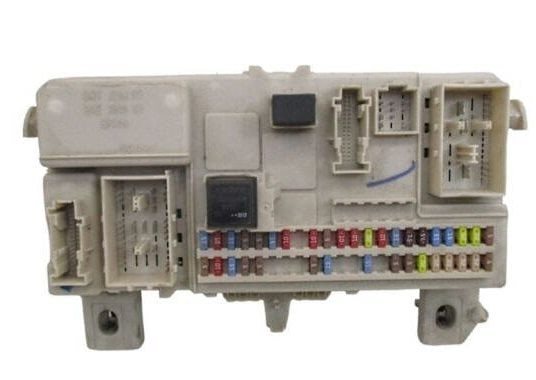

Vue d'ensemble.

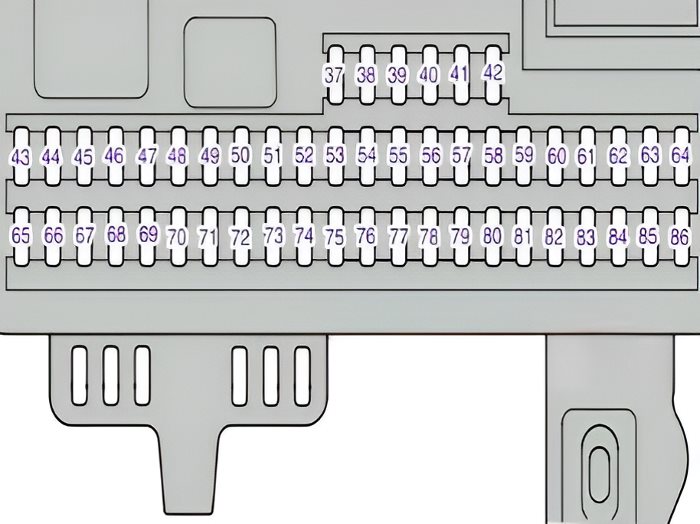

Schéma
N° | Intensité | Affectation
37-41. | Réserve
42. | Réserve
43. | 15 A | Téléphone Volvo, système audio, système de navigation (RTI), Bluetooth (option)
44. | 10 A | Système SRS (airbags), module de commande moteur (ECM) (5 cylindres)
45. | 15 A | Allume-cigare, prise 12 V arrière
46. | 5 A | Éclairage de la boîte à gants, du combiné d'instruments et de courtoisie (plancher)
47. | 5 A | Éclairage habitacle / 2012 : télécommande de porte de garage (option)
48. | 15 A | Essuie-glace et lave-glace arrière
49. | 10 A | Système SRS (airbags) / capteur de présence côté passager (OWS)
50. | Réserve
51. | 10 A | Chauffage auxiliaire d'habitacle (option), transmission intégrale (AWD), relais du réchauffeur de filtre à carburant
52. | 5 A | Module de commande de la transmission (TCM), système ABS
53. | 10 A | Direction assistée
54. | 10 A | Aide au stationnement, phares bi-xénon (option)
55. | 20 A | Module de commande du système d'ouverture sans clé (Keyless) / 2009-2010 : non utilisé
56. | 10 A | Module de télécommande, module de commande de la sirène d'alarme / 2011 : récepteur de télécommande du système de navigation, module de commande de la sirène d'alarme
57. | 15 A | Prise de diagnostic (DLC), contacteur de feux-stop
58. | 7,5 A | Feu de route droit, relais des projecteurs additionnels
59. | 7,5 A | Feu de route gauche
60. | 15 A | Siège conducteur chauffant (option)
61. | 15 A | Siège passager chauffant (option)
62. | 20 A | Toit ouvrant
63. | 20 A | Lève-vitre électrique et verrouillage centralisé – porte arrière droite
64. | 5 A | Système de navigation (RTI) / système audio, radio satellite Sirius (option)
65. | 5 A | Système audio
66. | 10 A | Écran d'infodivertissement (ICM), climatisation / 2009-2012 : module de commande d'infodivertissement (ICM), climatisation
67. | Réserve
68. | 5 A | Régulateur de vitesse
69. | 5 A | Climatisation automatique, capteur de pluie, commande du système BLIS (surveillance des angles morts)
70-72. | Réserve
73. | 5 A | Toit ouvrant, console d'éclairage de toit avant, rétroviseur intérieur électrochrome (option), témoin de rappel de ceinture de sécurité
74. | 15 A | Module de pompe à carburant
75. | Réserve
76. | Réserve
77. | 15 A | Prise de courant du coffre, module électronique d'accessoires (AEM), prise allume-cigare / 2009-2011 : module électronique d'accessoires (AEM)
78. | Réserve
79. | 5 A | Feux de recul / 2012 : feux de recul, rétroviseur intérieur électrochrome
80. | Réserve
81. | 20 A | Lève-vitre électrique et verrouillage centralisé – porte arrière gauche
82. | 25 A | Lève-vitre électrique et verrouillage centralisé – porte avant droite
83. | 25 A | Lève-vitre électrique et verrouillage centralisé – porte avant gauche
84. | 25 A | Siège passager à réglage électrique
85. | 25 A | Siège conducteur à réglage électrique
86. | 5 A | Éclairage habitacle, éclairage du coffre, sièges électriques, jauge de carburant (moteur 1.8F) / 2009-2011 : relais d'éclairage intérieur, éclairage du coffre, sièges électriques
Dans le compartiment moteur
La boîte à fusibles se situe du côté gauche du compartiment moteur.

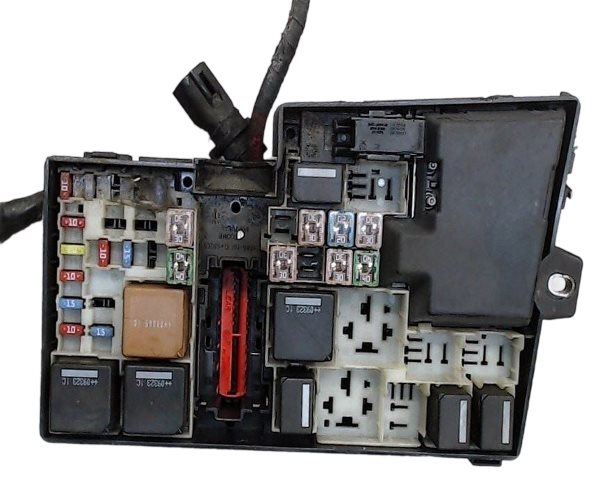

Exemple d'illustration.

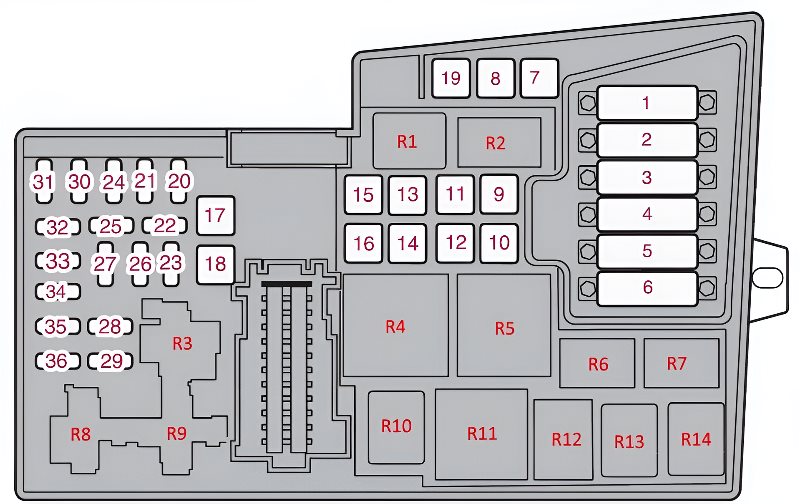

Schéma
N° | Intensité | Description
1. | 50 A | Ventilateur de refroidissement moteur
2. | 80 A | Direction assistée
3. | 60 A | Alimentation de la boîte à fusibles de l'habitacle
4. | 60 A | Alimentation de la boîte à fusibles de l'habitacle
5. | 80 A | Module de climatisation, chauffage d'appoint (PTC) (option)
6. | 60 A / 70 A | Bougies de préchauffage (Diesel 4 cylindres : 60 A / Diesel 5 cylindres : 70 A) / 2009-2011 : non utilisé / 2012 : bougies de préchauffage (version DRIVe : 60 A / Diesel 5 cylindres : 70 A)
7. | 30 A | Pompe ABS
8. | 20 A | Électrovannes ABS
9. | 30 A | Module de commande moteur (ECM)
10. | 40 A | Ventilateur de refroidissement moteur
11. | 20 A | Lave-phares
12. | 30 A | Lunette arrière chauffante
13. | 30 A | Relais du démarreur
14. | 40 A | Prise de remorque (selon équipement)
15. | Réserve
16. | 30 A | Système audio / Infodivertissement
17. | 30 A | Essuie-glace avant
18. | 40 A | Alimentation de la boîte à fusibles de l'habitacle
19. | Réserve
20. | 15 A | Avertisseur sonore (Klaxon)
21. | 20 A | Chauffage auxiliaire à carburant, chauffage d'habitacle / 2009-2011 : non utilisé
22. | Réserve
23. | 10 A | Module de commande moteur (ECM) (5 cylindres essence), module de commande de la transmission (TCM)
24. | 20 A | Réchauffeur de filtre à carburant, élément chauffant PTC du carter d'huile (5 cylindres diesel) / 2009-2011 : non utilisé
25. | 10 A | 2012 : module électronique central (CEM) (système Start/Stop)
26. | 15 A | Contacteur d'allumage
27. | 10 A | Compresseur de climatisation
28. | Réserve
29. | 15 A | Projecteurs antibrouillard / 2012 : feux de circulation diurne (option)
30. | 3 A / 10 A | Module de commande moteur (ECM) (1.6 l essence, 2.0 l diesel : 3 A) / 2009-2011 : non utilisé / 2012 : pompe de liquide de refroidissement auxiliaire (Start/Stop : 10 A)
31. | 10 A | Régulateur de tension, alternateur (moteurs 4 cylindres) / 2009-2011 : non utilisé
32. | 10 A | Injecteurs (5 cylindres essence), sonde lambda (4 cylindres essence), refroidisseur d'air de suralimentation (4 cylindres diesel), débitmètre d'air et commande de turbocompresseur (5 cylindres diesel) / 2009-2011 : injecteurs / 2012 : injecteurs (5 cylindres essence), électrovanne de régulation du turbo (5 cylindres diesel), capteur de niveau d'huile (5 cylindres diesel), vanne de régulation de pression de carburant (DRIVe), débitmètre d'air (DRIVe), commande du turbocompresseur (DRIVe)
33. | 20 A | Sonde lambda et pompe à vide (5 cylindres essence), module de commande moteur (5 cylindres diesel), réchauffeur de filtre à carburant (4 cylindres diesel) / 2009-2011 : sonde lambda chauffée, pompe à vide / 2012 : pompe à vide (5 cylindres essence), bobines de relais, module de commande moteur (5 cylindres diesel), réchauffeur de filtre à carburant (DRIVe)
34. | 10 A | Bobines d'allumage (essence), injecteurs (1.6 l essence), pompe à carburant (4 cylindres diesel), pressostat de climatisation, climatisation automatique (5 cylindres), bougies de préchauffage et vanne EGR (5 cylindres diesel) / 2009-2011 : bobines d'allumage, capteur de pression de climatisation / 2012 : bobines d'allumage (essence), pressostat de climatisation, climatisation automatique (5 cylindres), bougies de préchauffage (5 cylindres diesel), vanne EGR (5 cylindres diesel), pompe à carburant (DRIVe), sonde lambda (DRIVe), module de commande moteur (Start/Stop), bobines de relais du système Start/Stop
35. | 15 A | Capteurs moteur, relais de climatisation, capteur du séparateur d'huile (5 cylindres essence), module de commande moteur (ECM) (5 cylindres diesel), système EVAP (canister) (essence), injecteurs (1.8 / 2.0 l essence), débitmètre d'air de masse (MAF) (5 cylindres essence, 4 cylindres diesel), régulateur de turbocompresseur (4 cylindres diesel), pressostat de direction assistée (1.6 l essence), électrovanne EGR (4 cylindres diesel) / 2009-2011 : capteurs moteur, relais de climatisation, bobine de relais, élément PTC, réchauffeur de carter d'huile, réservoir de vapeurs, débitmètre d'air / 2012 : climatisation, élément PTC, réchauffeur de carter d'huile (5 cylindres essence), débitmètre de masse d'air (5 cylindres essence), électrovanne de régulation du turbocompresseur (5 cylindres essence), distribution variable (5 cylindres essence), injecteurs (2.0 l essence), vanne EVAP (2.0 l essence), vanne de régulation d'admission d'air (2.0 l essence), vanne de régulation de pression de carburant (5 cylindres diesel), gestion moteur (5 cylindres diesel), système EGR (DRIVe)
36. | 10 A | Module de commande moteur (ECM) (sauf Diesel 5 cylindres), capteur de position de la pédale d'accélérateur, sonde lambda (Diesel 5 cylindres) / 2012 : module de commande moteur (essence, DRIVe), capteur de position de la pédale d'accélérateur (Diesel 5 cylindres), sonde lambda (Diesel 5 cylindres)
R1. | Relais de pompe de lave-phares
R2. | Vide
R3. | Vide
R4. | Relais de lunette arrière chauffante
R5. | Vide
R6. | Vide
R7. | Relais d'antidémarrage
R8. | Relais de gestion moteur
R9. | Relais du démarreur
R10. | Relais de climatisation
R11. | Vide
R12. | Relais de réchauffeur de filtre à carburant
R13. | Relais de projecteurs antibrouillard
R14. | Relais d'avertisseur sonore (Klaxon)

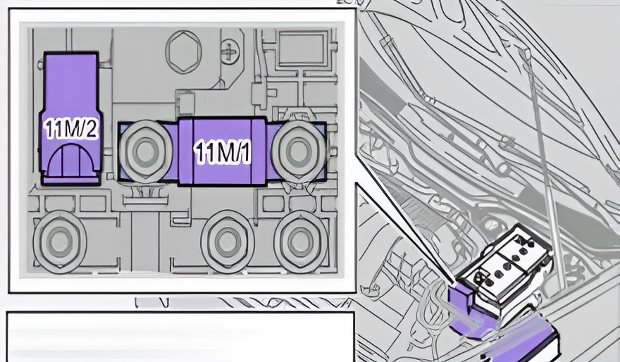

Les véhicules équipés du système Start/Stop disposent d'un boîtier de fusibles supplémentaire dans le compartiment moteur. Situé à côté de la batterie, il contient des fusibles de forte puissance (maxi-fusibles) :
- 11M/1 - Distributeur électrique (125 A) ;
- 11M/2 - Capteur de surveillance de la batterie (15 A).
Vidéo explicative pour accéder aux boîtes à fusibles.
