Fusibles Volvo V40 (MV), 2012 - 2019

La V40 est une berline compacte à hayon cinq portes du constructeur automobile suédois Volvo Cars. Elle a été présentée pour la première fois au Salon de l'automobile de Genève en 2012. En 2015, la V40 est devenue le deuxième modèle le plus vendu de la société après la XC60. Dans cet article, nous allons examiner en détail l'affectation des fusibles dans la Volvo V40 (deuxième génération ; code de carrosserie MV) 2012, 2013, 2014, 2014, 2015, 2016, 2017, 2018 et 2019 années modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. Nous allons marquer le fusible de l'allume-cigare.

Dans le compartiment moteur

La boîte à fusibles se trouve sur le côté gauche du compartiment moteur. Pour y accéder, il faut retirer le capot de protection en appuyant sur la serrure.

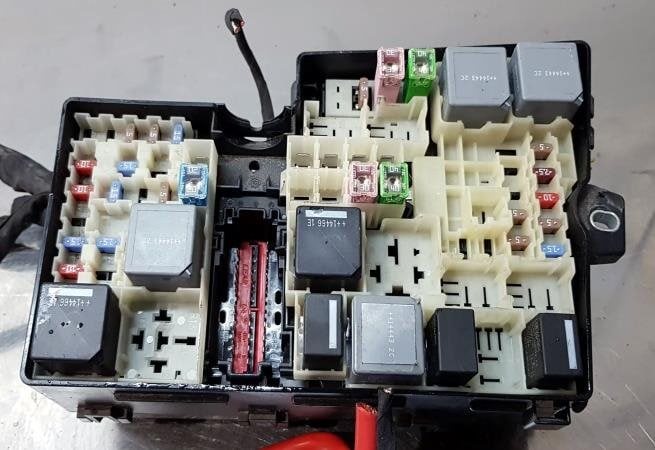

Photo - exemple.

Schéma

N° | Affectation des fusibles | Ampères
7. | Pompe ABS | 40A
8. | Valves ABS | 30A
9. | Lave-phares (disponibilité selon l'équipement) | 20A
10. | Ventilateur | 40A
11. | Non activé
12. | Fusible principal pour fusibles 32-36 | 30A
13. | Non activé
14. | Chauffage de pare-brise, droite (selon l'équipement) | 40A
15. | Non enclenché
16. | Pare-brise chauffant, gauche (selon l'équipement) | 40A
17. | Chauffage auxiliaire (selon l'équipement) | 20A
18. | Essuie-glaces | 20A
19. | Module électronique central, source de tension de référence, batterie tampon (système Start/Stop) | 5A
20. | Klaxon | 15A
21. | Ampoules des feux stop | 5A
22. | Non activé
23. | Commande des phares | 5A
24. | Bobines de relais internes | 5A
25. | Prise allume-cigare 12 V à l'avant dans la console centrale | 15A
26. | Module de commande de boîte de vitesses | 15A
27. | 1,6 litre, 5 cylindres essence : embrayage magnétique de la climatisation | 15A
28. | Prise allume-cigare 12 V à l'arrière de la console centrale | 15A
29. | Non enclenché
30. | 4 cylindres 2,0 l, 5 cylindres : calculateur moteur | 5A
31. | Siège électrique droit (en option) | 20A
32. | 4 cylindres 1,6 l, 5 cylindres diesel : bobine de relais dans le relais du ventilateur de refroidissement ;  4 cylindres 1,6 l essence : sonde lambda ;  1,6 l diesel, 5 cylindres diesel : débitmètre d'air, 1,6 litre diesel : soupape de décharge, refroidissement EGR ;  5 cylindres diesel : soupape EGR ; soupape de régulation du débit de carburant ; soupape de régulation de la pression de carburant | 10A
32. | 4 cylindres 2,0 l : sonde lambda, bobine de relais dans le relais du ventilateur de refroidissement | 15A
32. | 5 cylindres essence : bobine de relais dans le relais du ventilateur de refroidissement, sonde lambda | 20A
33. | Pompe à huile boîte de vitesses automatique (5 cylindres) ;  débitmètre d'air (1,6 litre essence, 5 cylindres essence) ;  soupape EVAP (1,6 litre essence) ;  soupapes (4 cylindres 2,0 l, 5 cylindres essence) ; Soupapes (5 cylindres essence) ;  Chauffage du carter (5 cylindres essence) ;  Commande du moteur turbo ; Soupape de régulation du carburant ; Module de commande Couvercle du rouleau du radiateur (1,6 l diesel) ; Refroidissement des pistons de soupapes ; Soupape de commande du turbocompresseur ; Capteur de niveau d'huile (5 cylindres diesel) ; Compresseur de climatisation (4 cylindres 2,0 l, 5 cylindres diesel) ;  Pompe à huile (4 cylindres 2,0 l) ; Soupape de refroidissement de la climatisation (4 cylindres 2,0 l diesel) ;  Bobines de relais dans le relais pour les fonctions marche/arrêt | 10A
34. | 1,6 l, essence : soupapes ;  5 cylindres essence : injecteurs ;  diesel : sonde lambda et chauffage du carter | 10A
34. | 4 cylindres 2,0 l diesel : soupape, pompe de refroidissement du recyclage des gaz d'échappement, calculateur de bougies de préchauffage ; 4 cylindres Moteur essence 2,0 l : soupape EVAP, chauffage du carter ;  4 cylindres 2,0 l : module de commande du moteur, débitmètre d'air ;  4 cylindres essence 2,0 l : thermostat | 15A
35. | 1,6 l essence, 5 cylindres essence : bobines d'allumage | 10A
35. | 4 cylindres 2,0 l essence : bobines d'allumage ;  1,6 l diesel, 5 cylindres diesel : filtre diesel chauffé ;  5 cylindres diesel : calculateur de bougies de préchauffage | 15A
35. | 4 cylindres diesel 2,0 l : filtre diesel chauffé | 25A
36.  | 1,6 l : unité de commande du moteur | 10A
36. | 4 cylindres 2,0 l, 5 cylindres : module de commande du moteur ;  Moteur essence 5 cylindres : papillon des gaz | 15A
37. | Système ABS | 5A
38. | Module de commande moteur ; module de commande boîte de vitesses ; airbags | 10A
39. | Réglage des phares (en option) | 10A
40. | Servocommande électrique | 5A
41. | Module électronique central | 15A
42-43. | Non enclenché
44. | Système d'alerte de collision | 5A
45. | Capteur de pédale d'accélérateur | 5A
46. | Station de charge, batterie tampon
47. | Non enclenché
48. | Pompe de refroidissement (pas de chauffage auxiliaire) | 10A

À l'intérieur

On trouve ici deux boîtes à fusibles qui assurent la protection des circuits électriques du véhicule.

Boîte à fusibles n° 1

Elle se trouve sous le siège passager.

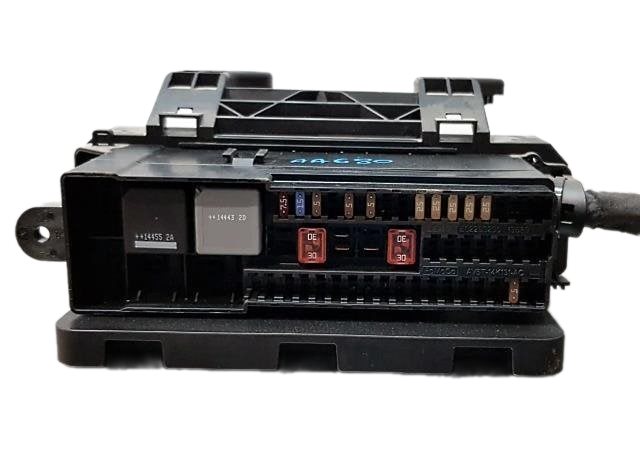

Vue générale.

Plan d'affectation

N° | Description | Ampères
1. | Non activé
2. | Système d'accès sans clé (disponibilité selon l'équipement) | 10A
3. | Poignée de porte (sans clé (selon l'équipement)) | 5A
4. | Unité de commande, porte avant gauche | 25A
5. | Unité de commande, porte avant droite | 25A
6. | Unité de commande, porte arrière gauche | 25A
7. | Unité de commande, porte arrière droite | 25A
8. | Non enclenché
9. | Siège électrique gauche (disponibilité variable selon l'équipement) | 20A
10. | Non enclenché
11. | Non enclenché
12. | Boîtier électronique pour amplificateur audio (disponibilité variable selon l'équipement) | 5A
13. | Non enclenché
14. | Télématique (disponible selon l'équipement) ; Bluetooth (disponible selon l'équipement) | 5A
15. | Audio ; unité de commande d'infodivertissement | 15A
16. | Radio numérique (disponible selon l'équipement) ; TV (disponible selon l'équipement) | 10A
17. | Prise allume-cigare dans le coffre | 15A
18-22. | Non utilisé
23. | Prise de remorque 2 (disponibilité selon l'équipement) | 20A
24. | Fusible principal pour les fusibles 12-16 ; infodivertissement | 40A
25. | Non utilisé
26. | Prise de remorque 1 (disponible selon l'équipement) | 40A
27. | Chauffage de lunette arrière | 30A
28. | Non activé
29. | BLIS (disponibilité selon l'équipement) | 5A
30. | Aide au stationnement (disponibilité selon l'équipement) | 5A
31. | Caméra de recul (disponible selon l'équipement) | 5A
32-33. | Non activé
34. | Siège chauffant (côté conducteur) | 15A
35. | Siège chauffant (côté passager) | 15A
36-38. | Non activé
39. | Siège arrière droit chauffant (selon l'équipement) | 15A
40. | Siège arrière gauche chauffant (selon l'équipement) | 15A
41. | Module quatre roues motrices (disponible selon l'équipement) | 15A
42-46. | Non enclenché

Boîte à fusibles n° 2

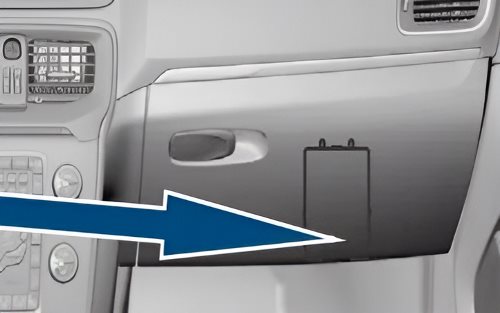

Elle se trouve sous le sac marin côté passager.

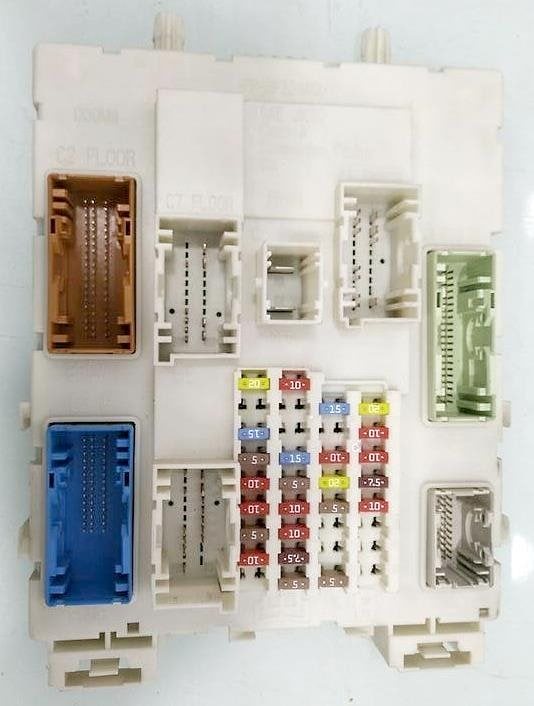

Photo - Exemple.

Schéma

N° | Affectation des fusibles | Ampères
56. | Fusible de la pompe à essence Volvo V40 | 20A
57. | Vide
58. | Essuie-glace arrière | 15A
59. | Position du fusible, éclairage intérieur | 5A
60. | Éclairage intérieur ; sièges électriques | 10A
61. | Store, toit ouvrant (selon l'équipement) | 10A
62. | Capteur de pluie (selon l'équipement) ; rétroviseur intérieur anti-éblouissement (selon l'équipement) ; capteur d'humidité (selon l'équipement) | 5A
63. | Système d'alerte de collision (selon l'équipement) | 5A
64. | Vide
65. | Déverrouillage des portes arrière | 10A
66. | Vide
67. | Position du fusible 3, tension constante | 5A
68. | Antivol de direction | 15A
69. | Tableau de bord combiné | 5A
70. | Verrouillage centralisé, trappe à carburant | 10A
71. | Panneau de commande de la climatisation | 10A
72. | Module du volant | 7,5A
73. | Alarme sonore (disponibilité selon l'équipement) ; prise de diagnostic OBD II | 5A
74. | Feux de route | 15A
75. | Vide
76. | Feux de recul | 10A
77. | Essuie-glaces ; essuie-glace arrière | 20A
78. | Système antivol électronique | 5 A
79. | Emplacement de fusible n° 1, tension constante | 15A
80. | Emplacement de fusible n° 2, tension constante | 20A
81. | Alarme avec détecteur de mouvement (disponibilité selon l'équipement) ; récepteur de télécommande | 5A
82. | Essuie-glaces ; essuie-glace arrière | 20A
83. | Verrouillage centralisé, trappe à carburant | 10A
84. | Déverrouillage du hayon | 10A
85. | Élément PTC, chauffage à air (selon l'équipement) ; touche de chauffage des sièges arrière (selon l'équipement) | 7,5A
86. | Airbags | 10A
87. | Position du fusible 4, tension constante | 7,5A
88. | Vide
89. | Vide
