La Volvo C30 appartient au segment des berlines compactes (segment C). Le concept-car a été présenté à Détroit et la version de série à Paris. Le design de cette berline à hayon reprend les codes stylistiques du constructeur suédois, se distinguant notamment par une ligne d'épaulement large et marquée. Dans cet article, nous détaillons l'affectation des fusibles et des relais de la Volvo C30 (première génération, châssis de la série MK). Années de production : 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Vous trouverez ici l'emplacement, la description et les illustrations des boîtes à fusibles. Les termes « Allume-cigare » et « Démarreur » sont indiqués en gras.
Dans l'habitacle
Le boîtier se situe du côté passager, sous la boîte à gants.

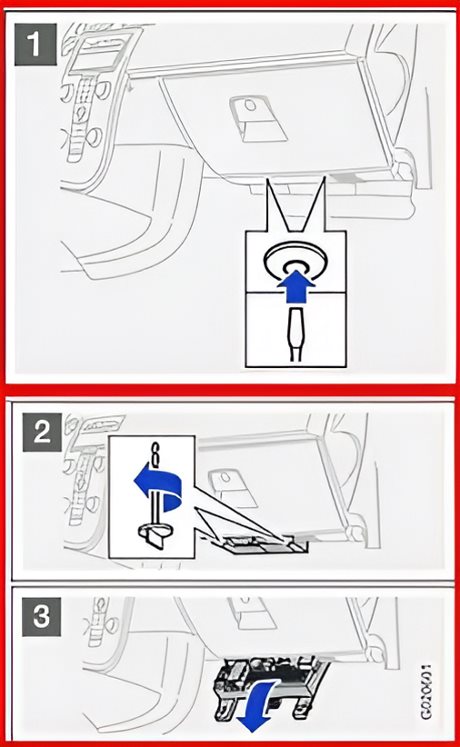

Pour y accéder :
1. Retirez le cache de protection en enfonçant la goupille centrale d'environ un centimètre dans le clip de fixation (1), puis extrayez le clip.
2. Tournez les deux vis moletées dans le sens inverse des aiguilles d'une montre pour les libérer.
3. Abaissez partiellement le bloc de distribution (3). Tirez-le au maximum vers le siège afin de dégager la boîte à fusibles.
Exemple de procédure d'accès.
Vue d'ensemble.

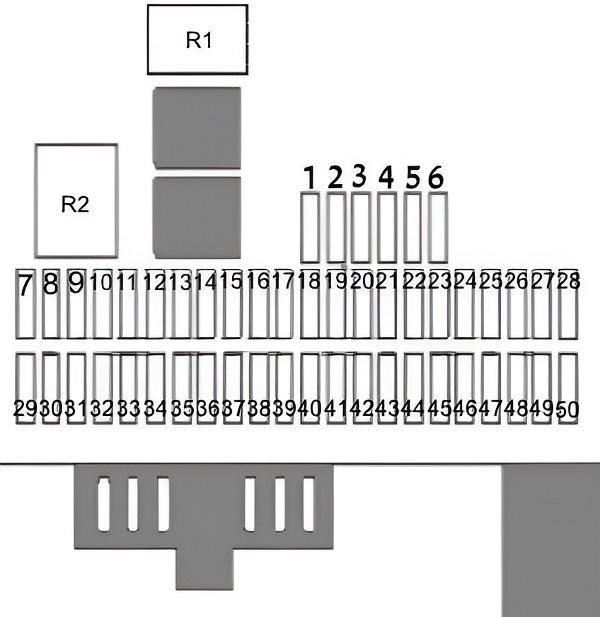

Schéma de la boîte à fusibles
N° | Affectation | Intensité
1-6. | Non utilisé
7. | Téléphone, système audio, système de navigation RTI (selon équipement) | 15 A
8. | Système SRS (airbags), module de commande du moteur ECM (5 cylindres) | 10 A
9. | Allume-cigare, prises électriques pour accessoires | 15 A
10. | Éclairage intérieur | 5 A
11. | Éclairage intérieur | 5 A
12. | Essuie-glace et lave-glace arrière | 15 A
13. | Système SRS (airbags) | 10 A
14. | Non utilisé
15. | Chauffage d'habitacle additionnel, relais de filtre à carburant, chauffage électrique | 10 A
16. | Module de commande de transmission (TCM), système ABS | 5 A
17. | Direction assistée électrique | 10 A
18. | Aide au stationnement, phares au Bi-Xénon (selon équipement) | 10 A
19. | Verrouillage centralisé, récepteur de télécommande | 20 A
20. | Récepteur de télécommande, module d'alarme (sirène) | 10 A
21. | Prise de diagnostic OBD, contacteur de feux de stop | 15 A
22. | Feu de route droit | 7,5 A
23. | Feu de route gauche | 7,5 A
24. | Sièges chauffants | 15 A
25. | Sièges chauffants | 15 A
26. | Module de commande du toit ouvrant électrique | 20 A
27. | Non utilisé
28. | Système audio | 5 A
29. | Système multimédia (RSE) | 5 A
30. | Éclairage intérieur | 10 A
31. | Non utilisé
32. | Module de commande au volant, régulateur de vitesse | 5 A
33. | Climatisation automatique (ECC), capteur de pluie, commande BLIS | 5 A
34-36. | Non utilisé
37. | Toit ouvrant, console de pavillon (OHC), témoin de ceinture de sécurité arrière, rétroviseur intérieur électrochrome | 5 A
38. | Pompe à carburant | 15 A
39-40. | Non utilisé
41. | Amplificateur audio | 15 A
42. | Non utilisé
43. | Feux de recul | 5 A
44. | Non utilisé
45. | Non utilisé
46. | Module de commande de porte conducteur | 25 A
47. | Module de commande de porte passager | 25 A
48. | Siège conducteur à commande électrique | 25 A
49. | Siège passager à commande électrique | 25 A
50. | Éclairage intérieur, éclairage du coffre, sièges électriques, jauge à carburant (1.8F) | 5 A
R1. | Relais de pompe à carburant ;
R2. | Relais du module de commande principal.
Dans le compartiment moteur

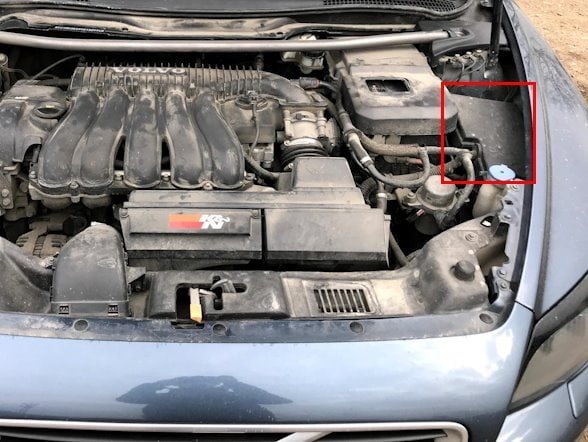

Le boîtier se situe sous le couvercle de protection, à proximité de la tourelle d'amortisseur gauche.
Vue d'ensemble.
Schéma de la boîte à fusibles
N° | Description | Intensité
F1. | Module de commande du ventilateur de refroidissement moteur | 50 A
F2. | Direction assistée électrique | 80 A
F3. | Alimentation du boîtier à fusibles de l'habitacle | 60 A
F4. | Alimentation du boîtier à fusibles de l'habitacle | 60 A
F5. | Préchauffage de l'air d'admission | 80 A
F6. | Bougies de préchauffage | 60 A / 70 A
F7. | Système ABS | 30 A
F8. | Système ABS | 20 A
F9. | Module de commande du moteur (ECM) | 30 A
F10. | Pulseur d'air d'habitacle | 40 A
F11. | Lave-phares | 20 A
F12. | Lunette arrière dégivrante | 30 A
F13. | Démarreur | 30 A
F14. | Module de commande de remorque (TRM) | 40 A
F15. | Non utilisé
F16. | Alimentation du système multimédia / audio | 30 A
F17. | Essuie-glace et lave-glace avant | 30 A
F18. | Alimentation du boîtier à fusibles de l'habitacle | 40 A
F19. | Non utilisé
F20. | Avertisseur sonore | 15 A
F21. | Chauffage d'appoint | 20 A
F22. | Système audio | 25 A
F23. | Module de commande du moteur (ECM) (essence 5 cyl.) / Module de transmission (TCM) | 10 A / 15 A
F24. | Chauffage du filtre à carburant | 20 A
F25. | - | 10 A
F26. | Contacteur d'allumage | 15 A
F27. | Embrayage électromagnétique du compresseur de climatisation | 10 A
F28. | Non utilisé
F29. | Projecteurs antibrouillard | 15 A
F30. | Module de commande du moteur (ECM) (essence 1,6 l, diesel 2,0 l) | 3 A / 10 A
F31. | Alternateur | 10 A
F32. | Module de commande du moteur (ECM) | 10 A
F33. | Module de commande du moteur (ECM) | 20 A
F34. | Module de commande du moteur (ECM) | 10 A
F35. | Module de commande du moteur (ECM) | 15 A
F36. | Module de commande du moteur (ECM) | 10 A
1. | Relais de chauffage d'appoint ;
2. | Relais d'avertisseur sonore ;
3. | Relais de pompe à vuide ;
4. | Relais de projecteurs antibrouillard ;
5. | Relais de chauffage du filtre à carburant ;
6. | Relais du système Stop-Start ;
7. | Relais de surveillance du courant de batterie ;
8. | Emplacements libres ;
9. | Relais de pompe de lave-phares ;
10. | Relais de lunette arrière dégivrante ;
11. | Relais de climatisation ;
12. | Relais de bougies de préchauffage ;
13. | Relais de démarreur ;
14. | Relais du système de gestion du moteur.
