Fusibles et relais Volkswagen Touareg 1 (GP), 2002 - 2006

Le Touareg est un SUV crossover de taille moyenne de Volkswagen. La première mondiale a eu lieu au Salon de l'automobile de Paris en septembre 2002. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le VW Touareg (première génération ; désignation de code GP ; corps marque 7L ; plate-forme PL71) 2002, 2003, 2004, 2005, 2006 année de construction avec des moteurs diesel et essence.

Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et de la pompe à carburant.

Dans le compartiment moteur

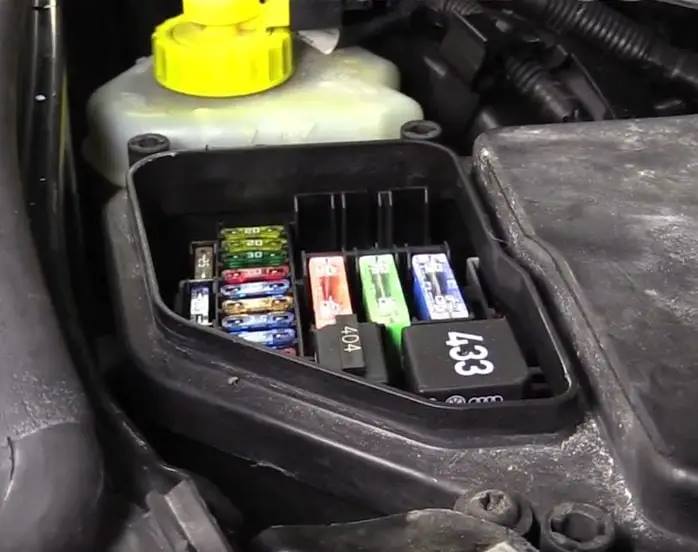

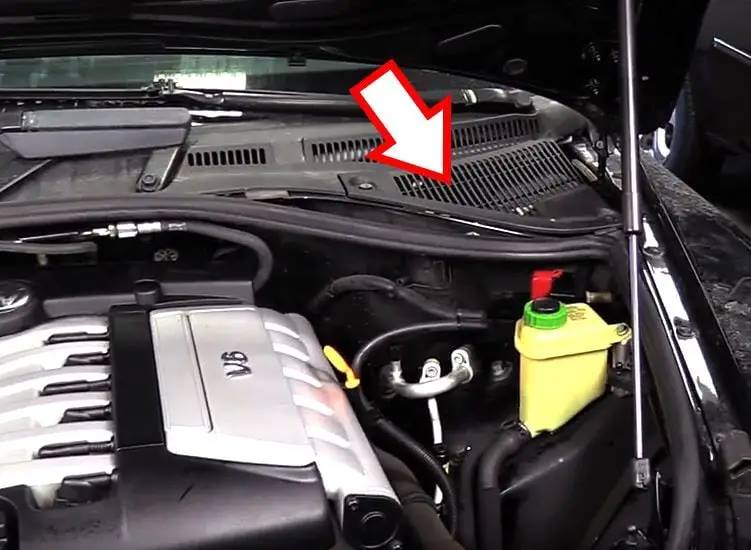

Le boîtier à fusibles se trouve sur le côté gauche, dans le réservoir d'eaux usées.

Exemple d'accès.

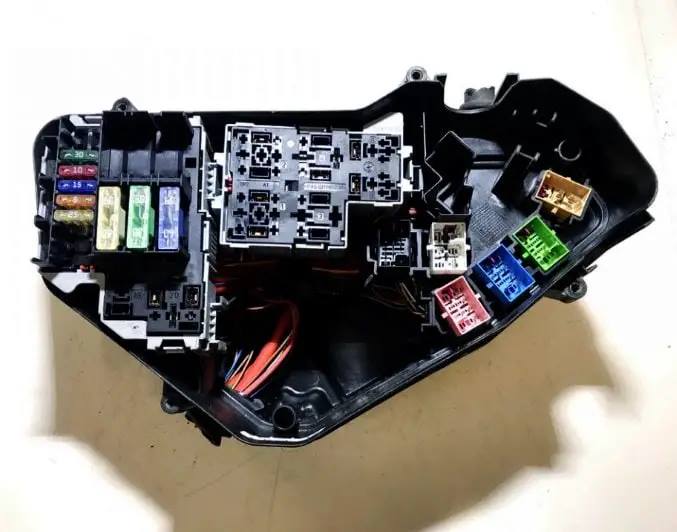

Vue générale.

Type 1

Véhicules avec moteur diesel.

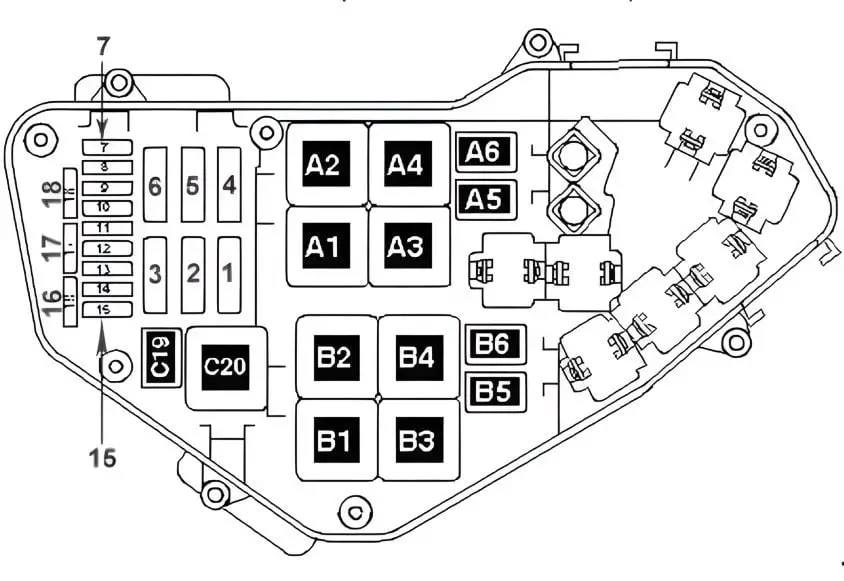

Schéma

No | Affectation des relais
A1. | 5.0L : relais de courant borne 30 - J317 (207), 2.5L : relais de pompe à essence - J17 (53), 3.0L : vide
A2. | 5.0L : relais d'alimentation borne 30 2 - J689 (207), 2.5L : relais d'alimentation borne 30 - J317 (109), 3.0L : relais d'alimentation borne 30 - J317 (219)
A3. | 2.5, 5.0L : Vide, 5.0L : Relais de bougies de préchauffage - J52 (202)
A4. | 2.5L : relais de bougies de préchauffage - J52 (103), 3.0L : vide, 5.0L : relais de bougies de préchauffage - J52 (202)
A5. | Relais de pompe à liquide de refroidissement auxiliaire - J496 (404)
A6. | 2.5, 5.0L : Relais de pompe de refroidissement du carburant - 3445 (404), 3.0L : Non affecté
B1. | Non attribué
B2. | 3.0, 5.0L : relais de pompe à carburant - J17 (53), 2.5L : non affecté
B3. | 5.0L : relais de bougies de préchauffage 2 - J495 (202), 2.5, 3.0L : vide
B4. | 5.0L : Relais de puissance borne 1 - J701 (100), 2.5, 3.0L : vide
B5. | Vide
B6. | Vide
C19. | Relais de charge du circuit de réservoir - J715 (404) uniquement avec le chauffage du liquide de refroidissement en option
C20. | Relais de puissance pour borne 50 - J682 (433)

N° | Ampères | Affectation des fusibles
S1. | 60A | Ventilateur 1
S2. | 30A | Ventilateur 2
S3. | 60A / 80A | 5.0L : bougies de préchauffage 1 ; 2.5L : bougies de préchauffage 1-5 ; 3.0L : bougies de préchauffage 1-6
S4. | 60A / 80A | 5.0L : bougies de préchauffage 2 / 2.5, 3.0L : non affectées
S5. | Non affecté
S6. | 60A | 5.0L : équipement de démarrage associé, pompe à carburant, système d'allumage (modèles avec deuxième batterie uniquement) / 2.5, 3.0L : vide
S7. | 10A | 5.0L : refroidissement du carburant, pompe à liquide de refroidissement supplémentaire / 2.5L : vide / 3.0L : vanne de régulation de la pression du carburant, vanne de dosage, pompe à liquide de refroidissement
S8. | 30A | 5.0L : appareil de commande du moteur 2 / 2.5, 3.0L : non affecté
S9. | 30A | 2.5, 5.0L : appareil de commande du moteur 1 / 3.0L : appareil de commande du système d'injection directe diesel
S10. | 10A | 2.5L : soupape de recirculation des gaz d'échappement, électrovanne de régulation de la pression de suralimentation, chauffage de la ventilation du carter, capteur de climatisation haute pression, soupape de commande du compresseur de climatisation, relais de pompe à carburant, calculateur de ventilateur de radiateur, calculateur de ventilateur de radiateur 2, calculateur Climatronic / Climatic, relais de circulation permanente du liquide de refroidissement, relais de pompe de refroidissement du carburant, soupape de commutation du volet du collecteur d'admission réglable, soupape de commutation du radiateur.
S11. | 15A | 2,5, 3,0 l : capteur de niveau et de température d'huile / 5,0 l : thermostat de refroidissement du moteur commandé par cartographie, vanne de commande du compresseur de climatisation, capteur de niveau et de température d'huile, moteurs de commande pour turbocompresseur 1 et 2, moteur de volet de collecteur d'admission 1 et 2
S12. | 5A | 5,0 l : relais de bougies de préchauffage 1 et 2, pompe à liquide de refroidissement auxiliaire, refroidissement du carburant, commutateur de pédale de frein pour le régulateur de vitesse. / 2,5 l : relais de bougies de préchauffage, relais de circulation continue du liquide de refroidissement, commutateur de pédale de frein. /3.0L : commutateur de pédale de frein.
S13. | 15A | 5.0L : Pompe à carburant 1
S13. | 25A | 2.5L : pompe de suralimentation du système de carburant, pompe de carburant, relais de suralimentation du circuit de réservoir, pompe de refroidissement du carburant / 3.0L : relais de suralimentation du circuit de réservoir, pompe de suralimentation du système de carburant, pompe de carburant, pompe de circulation.
S14. | Vide
S15. | 10A | 3.0, 5.0L : relais de puissance borne 30 / 2.5L : vide
S16. | 10A | 5.0L : Relais pour mise en parallèle de la batterie / 2.5, 3.0L : Vide
S17. | 20A | 5.0L : Sonde lambda 1 et 2 / 2.5L : Non utilisé / 3.0L : Sonde lambda
S18. | Vide

Type 2

Voitures avec moteur à essence.

Schéma

No | Affectation des relais
A1. | 3.2L : Relais de puissance Motronic 2 - J670 (53) / 4.2L : Non
A2. | Non attribué
A3. | 3.2L : relais de puissance Motronic - J271 (167) / 4.2L : relais de puissance Motronic - J271 (614)
A4. | Pompe à air secondaire - J299 (100)
A5. | Pompe à liquide de refroidissement supplémentaire - J496 (404)
A6. | 3.2L : Relais de pompe à essence - J17 (404) / 4.2L : Relais électrique de pompe à carburant 2 - J49 (404)
B1-B5. | Vide
B6. | Relais de servofrein - J569 (404), uniquement modèles avec boîte automatique
C19. | 3,2 litres : relais électrique de pompe à carburant 2 - J49 (404) / 4,2 litres : relais de pompe à carburant - J17 (404)
C20. | Relais de puissance borne 50 - J682 (433)

N° | Ampères | Affectation des fusibles
S1. | 60A | Ventilateur 1
S2. | 30A | Ventilateur 2
S3. | 40A | Moteur de la pompe à air secondaire
S4. | 40A | 3.2L : Non utilisé / 4.2L : Moteur de la pompe à air secondaire 2
S5. | Vide
S6. | Vide
S7. | 20A | 3.2L : bobines d'allumage pour cylindres 1-3, injecteurs pour cylindres 1-3 / 4.2L : bobines d'allumage avec étages finaux pour cylindres 1-8
S8. | 20A | 3,2L : bobines d'allumage pour cylindres 4-6, injecteurs pour cylindres 4-6 / 4,2L : injecteurs pour cylindres 1-8
S9. | 30A | 3,2L : Unité de commande du moteur, soupape de commande de la soupape d'admission, soupape de commande de la soupape d'échappement, soupape de commutation du collecteur d'admission / 4,2L : Unité de commande du moteur, soupape de commande 1, soupape de commande 2, soupape de commutation du collecteur d'admission, soupape de commutation du collecteur d'admission 2
S10. | 10A | 3.2L : Diagnostic de fuite de réservoir, capteur haute pression de climatisation, vanne à filtre à charbon actif, unité de commande de ventilateur de radiateur, unité de commande de ventilateur de radiateur 2, relais de servofrein / 4.2L : Diagnostic de fuite de réservoir, capteur haute pression de climatisation, électrovanne de filtre à charbon actif 1, électrovanne de filtre à charbon actif 2, unité de commande de ventilateur de radiateur, unité de commande de ventilateur de radiateur 2, relais de servofrein
S11. | 15A | 3.2L : capteur de niveau/température d'huile, calculateur du compresseur de climatisation, calculateur de la Climatronic / 4.2L : soupape d'admission d'air secondaire
S12. | 5A | 3.2L : relais pompe à air secondaire, relais pompe à air secondaire, relais pompe à liquide de refroidissement supplémentaire / 4.2L : relais pompe à air secondaire
S13-S14 . | 15A | Pompe à carburant 2 et 1 (Volkswagen Touareg fusible de la pompe à essence)
S15. | 10A | 3.2L : relais de puissance Motronic, masse 2 / 4.2L : ECU moteur, relais de puissance Motronic, relais de pompe à carburant, relais électrique de pompe à carburant II
S16. | 30A | 3.2L : pompe de circulation du liquide de refroidissement, pompe à dépression de freinage / 4.2L : relais de servofrein, pompe à dépression de freinage, relais de circulation du liquide de refroidissement, pompe de refroidissement, pompe de circulation (uniquement modèles avec chauffage du liquide de refroidissement en option)
S17. | 15A | 3.2L : sonde lambda avant catalyseur / 4.2L : rangée de cylindres 1 sonde lambda avant catalyseur, rangée de cylindres 2 sonde lambda 2 avant catalyseur.
S18. | 7,5A | 3,2L : sonde lambda après catalyseur / 4,2L : sonde lambda après catalyseur pour la série de cylindres 1, sonde lambda 2 après catalyseur pour la série de cylindres 2.

Dans le compartiment intérieur

On y trouve quatre boîtes à fusibles qui sont chargées de protéger les circuits électriques du véhicule.

Boîte à fusibles n° 1

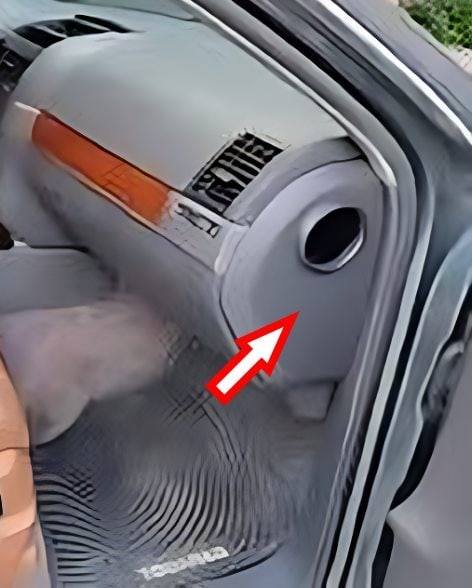

Elle se trouve du côté passager, derrière le cache en plastique.

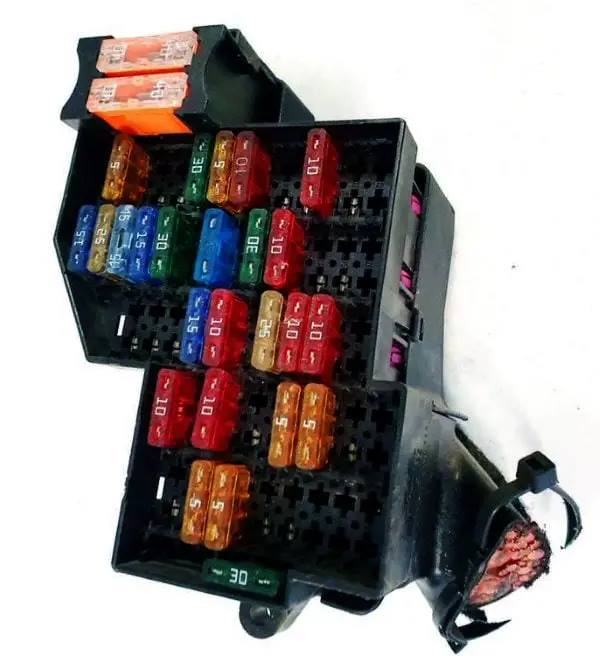

Photo - exemple.

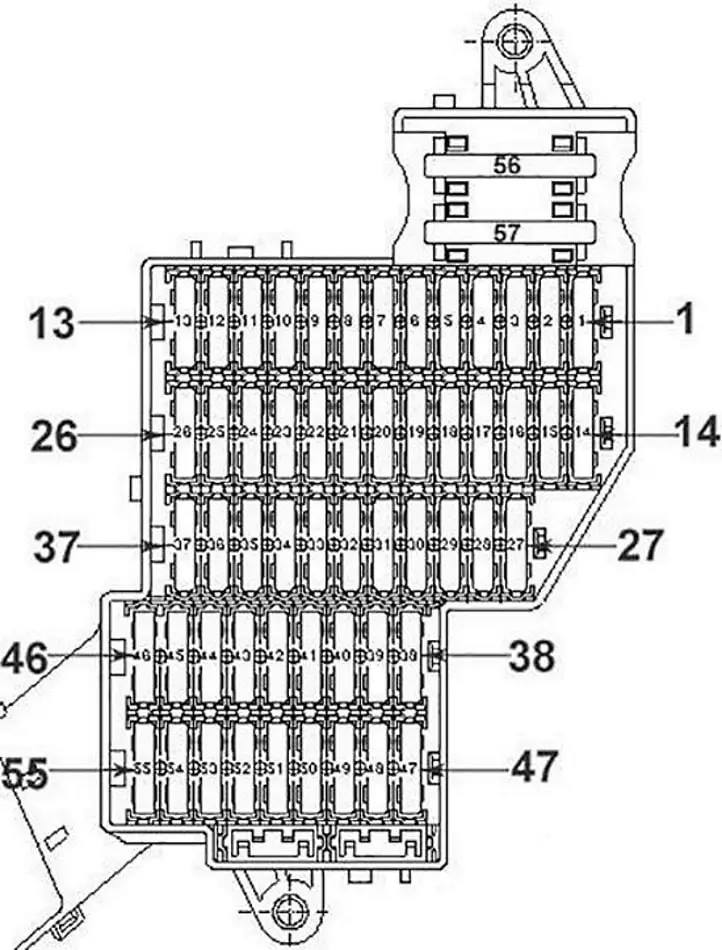

Tableau des fusibles

N° | Ampères | Plan
1 | 15A | Prise d'attelage (Hella), appareil de commande du capteur de remorque (Westfalia)
2. | 5A | Appareil de commande de l'aide au stationnement
3. | 15A | Appareil de commande de détection de remorque
4. | 5A | Télématique, téléphone
5. | 15A | Appareil de commande capteur de remorque (Westfalia)
6. | 30A | ABS avec calculateur EDL
7. | 5A | Appareil de commande de la boîte de transfert
8. | 20A | Appareil de commande du réseau de bord / feux de route supplémentaires
9. | Vide
10. | 5A | Tuner TV
11. | 10A | Radio, appareil de commande avec écran pour radio et système de navigation
12. | 30A | Amplificateur pour système de sonorisation
13. | Vide
14. | 15A | Unité de commande du centre de confort, ampoule de frein gauche et de feu arrière
15. | 25A | Lève-vitre arrière droit
16. | 10A | Éclairage du compartiment à bagages
17. | 15A | Unité de commande du réseau de bord droit Feux de croisement/feux de route
18. | 30A | Relais de chauffage de lunette arrière
19-20. | Non affecté
21. | 10A | Verrouillage de la roue de secours
22. | 30A | Unité de contrôle du chauffage du siège conducteur Unité de contrôle du chauffage du siège passager
23. | 10A | Appareil de commande Climatronic
24. | 30A | Appareil de commande du réglage du siège passager avec mémoire
25. | 5A | Appareil de commande et d'affichage Climatronic arrière
26. | Vide
27. | 15A | Appareil de commande de la suspension adaptative
28. | Vide
29. | 10A | Appareil de commande de la boîte automatique
30. | 20A | Relais pour verrouillage électrique
31. | 15A | Unité de contrôle du centre de confort
32. | 10A | Appareil de commande de la porte du passager, appareil de commande de la porte arrière droite
33. | 15A | Personnalisation
34. | 25A | Lève-vitre avant droit
35. | 10A | Appareil de commande du réseau de bord / Clignotant pour feu de position droit
36. | 5A | module de toit, téléphone, module de boussole (commande de détection de la position du véhicule)
37. | Vide
38. | 10A | Bouton TCS et ESP / ABS avec calculateur EDL
39. | 5A | Relais de chauffage pour le pare-brise gauche, relais de chauffage pour le pare-brise droit.
40. | 10A | Unité de contrôle de la boîte de transfert
41. | 10A | Appareil de commande pour détection de remorque (Westfalia)
42. | 5A | Appareil de commande de l'ouvre-porte de garage, voyant de l'ouvre-porte de garage
43. | 5A | Commutateur de feux de recul
44. | 5A | Appareil de commande pour chauffage de siège avant et arrière (à partir de 11.2003)
45. | 5A | réserve
46. | Vide
47. | Vide
48. | 10A | Appareil de commande pour le châssis adaptatif
49. | 5A | Rétroviseur intérieur avec système anti-éblouissement automatique, téléphone
50. | 5A | Bouton de déverrouillage de la barre antiroulis
51. | 20A | Unité de commande pour boîte de vitesses automatique
52. | 5A | Commutateur Tiptronic, blocage du levier sélecteur pour la position P, commutateur multifonctions
53. | 30A | Relais de chauffage pour le côté gauche du pare-brise
54. | 30A | Relais de chauffage pour pare-brise droit
55. | Vide
56. | 40A | ABS avec calculateur EDL
57. | 40A | Unité de contrôle de la boîte de transfert

Boîte à fusibles n° 2

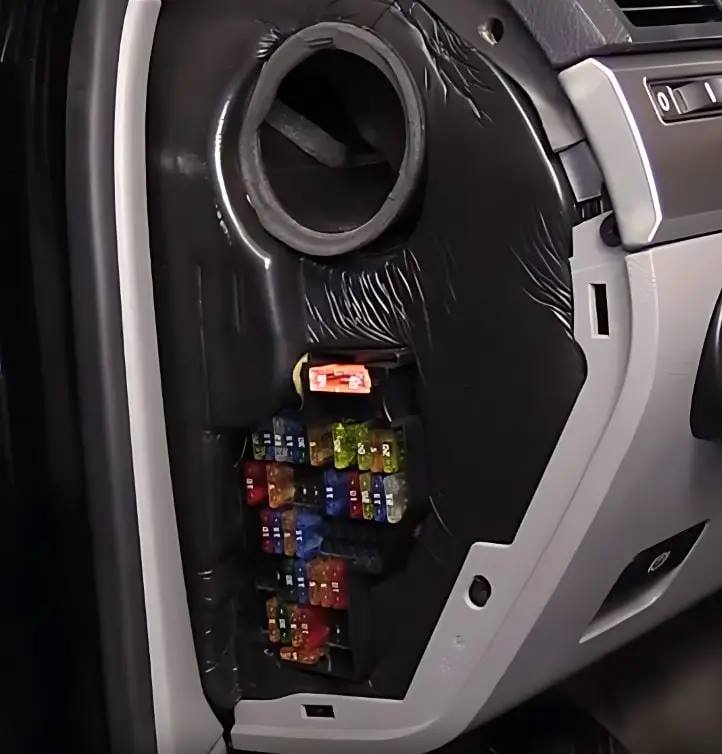

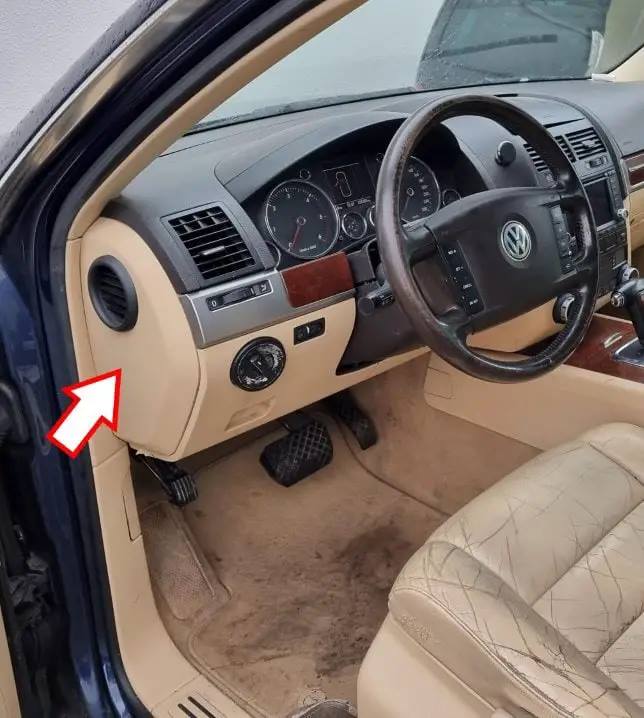

Située côté conducteur, derrière la garniture du tableau de bord.

Exemple d'accès.

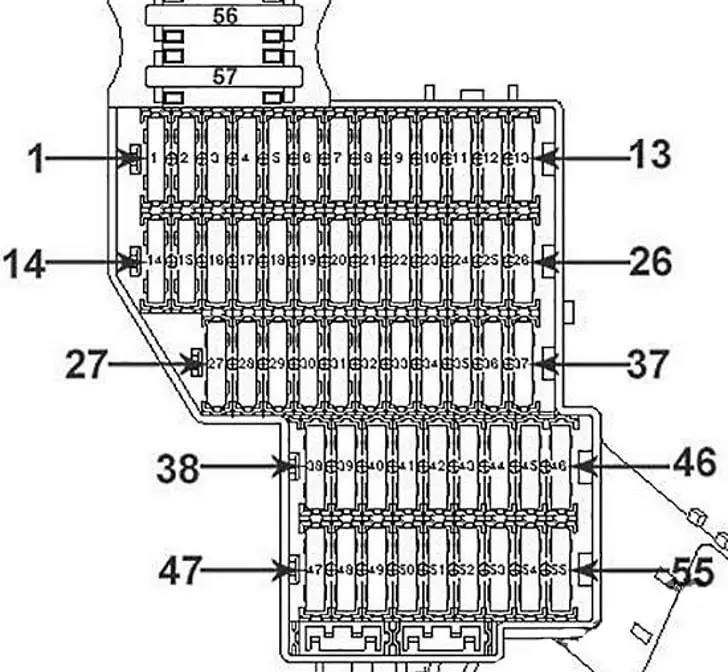

Plan

N° | Ampères | Description
1. | 20A | Fusible allume-cigare VW Touareg
2. | 5A | Récepteur pour la commande à distance du chauffage auxiliaire, de la pompe de circulation, du liquide de refroidissement
3. | 20A | Prise 12V (arrière droite), allume-cigare arrière
4. | 15A / 20A | Chauffage d'appoint du liquide de refroidissement / Chauffage auxiliaire
5. | 20A | Prise 12 V no 2 (console centrale avant), prise 12 V no 3 (arrière)
6. | 15A | Unité de commande d'autorisation d'accès et de démarrage
7. | 5A | Unité de commande pour la sélection de l'antenne, connecteur de diagnostic
8. | 30A | Moteur d'essuie-glace
9. | 15A | Appareil de commande du réseau de bord / pompe de lave-glace
10. | 25A | Lève-vitre arrière gauche
11. | 15A | Appareil de commande / Verrouillage central porte arrière gauche, porte avant gauche
12. | 20A | Appareil de commande du réseau de bord, éclairage intérieur
13. | Vide
14. | 25A | Lève-vitre avant gauche
15. | 15A | Unité de commande du centre de confort, ampoules de frein et de feu arrière droit
16. | 20A | Contrôleur de réseau de bord/pompe
17. | 10A | Appareil de commande du réseau de bord / clignotants, feux de position gauche
18. | 20A | Pompe du lave-phares
19. | 15A | Appareil de commande du réseau de bord/phares antibrouillard
20. | Vidange
21. | 15A | Appareil de commande du réseau de bord
22. | 30A | Appareil de commande du blocage du différentiel entre les essieux
23. | 10A | Appareil de commande du blocage du différentiel entre les essieux, appareil de commande pour le désaccouplement de la barre stabilisatrice
24. | 5A | Unité de contrôle pour le capteur de pression des pneus
25. | 15A | Appareil de commande pour la colonne de direction et le réglage en hauteur des ceintures de sécurité
26. | 5A | Système d'airbag, unité de commande du moteur, combiné d'instruments, interrupteur principal de la batterie / sectionneur, interrupteur de la pédale de frein (moteur 4,2 litres) - interrupteur de la pédale d'embrayage (moteur 3,2 litres, moteur 3,0 litres), relais de suppression des feux stop pour ESP (moteur 4,2 litres), débitmètres d'air 1 et 2 (moteur 5,0 litres), débitmètres d'air (moteur 2,5 litres, moteur 3,0 litres)
27-32. | Vide
33. | 15A | Unité de commande de l'électronique de la colonne de direction, volant chauffant
34. | 5A | Système d'alarme antivol, commande des sièges chauffants avant et arrière (jusqu'au 10.2003), capteur d'alarme à ultrasons, capteur d'inclinaison du véhicule
35. | 15A | Unité de commande du réseau de bord, feux de croisement gauche, feux de route
36. | 10A | appareil de commande du réseau de bord
37. | Vide
38. | 10A | Commutateur de feu stop
39. | 5A | relais de climatisation, relais X-pin, borne 15 relais de puissance, combiné d'instruments, relais de chauffage de siège (avant 10.2003), chauffage de lunette arrière, relais de mode de transport
40. | 5A | Appareil de commande dans le combiné d'instruments
41. | 15A | Appareil de commande contrôle d'accès et autorisation de démarrage
42. | 30A | Appareil de commande du réglage du toit ouvrant
43. | Vide
44. | 30A | Réglage longitudinal du siège gauche, réglage de l'inclinaison du siège (pas de mémoire), appareil de commande du réglage longitudinal du siège gauche / réglage de la colonne de direction
45. | 30A | Réglage en hauteur du siège gauche, réglage du dossier de siège gauche, appareil de commande du chauffage de siège arrière gauche et droit.
46. | Vide
47. | 10A | Appareil de commande du blocage du différentiel entre les essieux
48. | Vide
49. | 5A | calculateur Servotronic, calculateur de débrayage de la barre antiroulis
50. | 10A | Réchauffeur de ventilation de carter, soupape d'admission d'air secondaire
51. | 5A | capteur de qualité de l'air, interrupteur de contact du frein de stationnement, connecteur de diagnostic, relais de mode de transport
52. | 30A | Moteur d'essuie-glace arrière
53. | 5A | Rétroviseurs extérieurs chauffants, commutateur d'éclairage, appareil de commande de l'électronique de la colonne de direction
54. | 10A | Réglage de l'angle des phares
55. | 15A | Relais de climatisation, relais de soufflerie d'air 2.
56. | 40A | Relais de protection solaire, moteur de commande de soufflerie Bitron à l'avant
57. | 40A | Moteur de commande de ventilateur Bitron à l'arrière

Boîte de relais E-Box

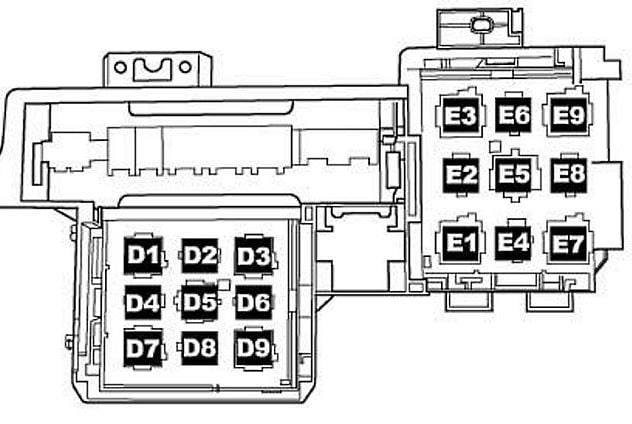

Situé sous le tableau de bord, sur le côté gauche, à côté de la console centrale.

Schéma

N° | Affectation
E1. | Isolation du panneau solaire - J309 (79)
E2. | Déverrouillage de la roue de secours - J732 (404)
E3. | Climatisation - J32 (53)
E4. | Pompe de circulation - J160 (404)
E5. | Démarrage des consommateurs concernés (432), moteur diesel 5,0 litres uniquement
E6. | Vide
E7. | Lave-phares - J39 (53)
E8. | Relais de chaleur résiduelle - J708 (404), modèles avec moteur à essence de 3,2 ou 4,2 litres uniquement
E9. | Vide
D1. | Commande Servotronic - J236 (463)
D2. | verrouillage électrique - J714 (404)
D3. | Compresseur de la suspension adaptative - J403 (373)
D4. | Vide
D5. | Système de climatisation - J32 (100)
D6. | Relais de 2e vitesse du ventilateur d'air d'admission - J486 (404) uniquement pour les modèles avec climatisation manuelle
D7. | Dégivrage de la lunette arrière - J9 (53)
D8. | Chauffage de siège - J83 (404), avant 01.2003.
D9. | Suppression des feux de stop - J508 (444)

Fusibles de puissance

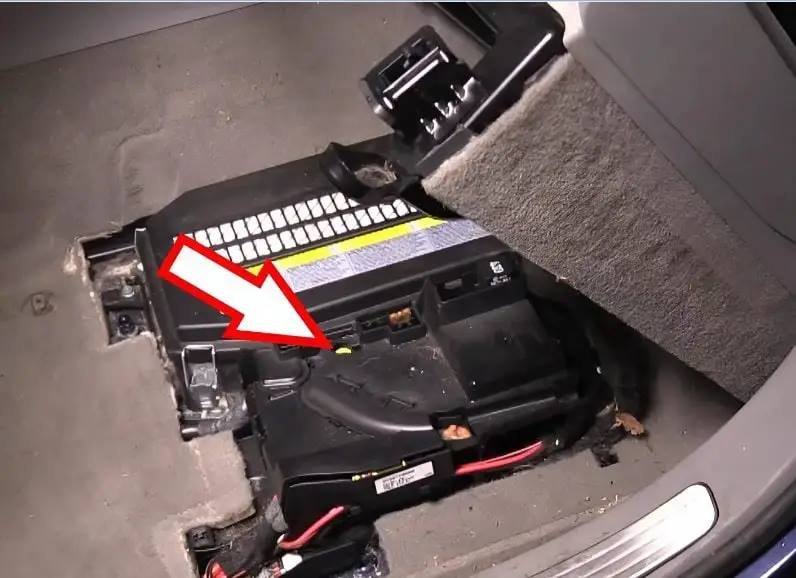

Situé sous le siège du conducteur, à proximité de la batterie.

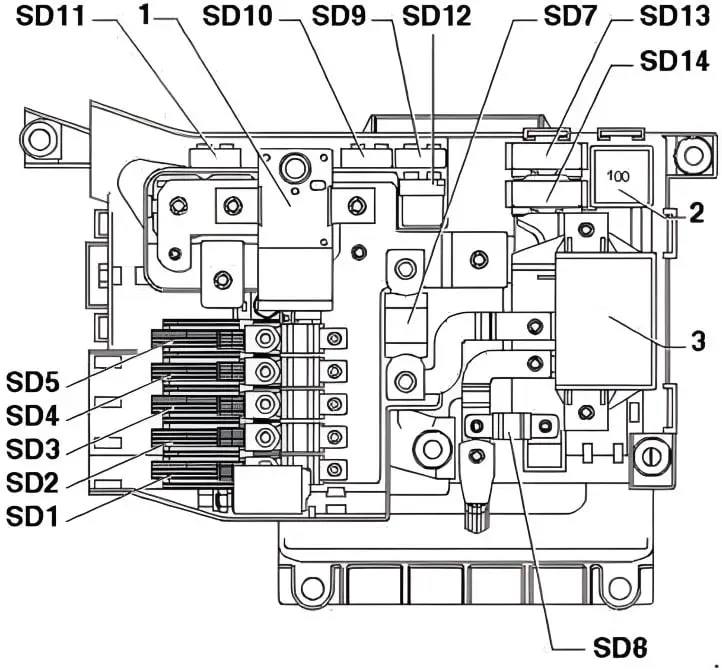

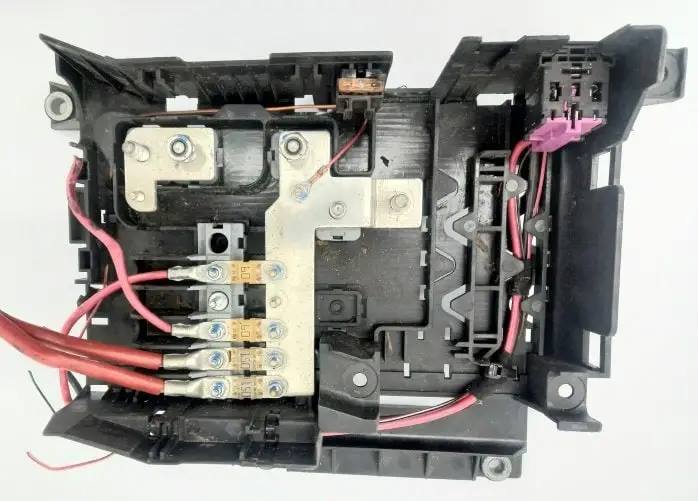

Vue générale.

N° | Affectation des relais
1. | Interrupteur principal/sectionneur de batterie - E74
2. | Borne 15 Alimentation électrique - J329 (100 ou 433, selon l'équipement)
3. | Deuxième circuit de charge de la batterie - J713

N° | Ampères | Affectation des fusibles
SD1. | 150A | Boîte à fusibles côté conducteur
SD2. | 150A | Boîte à fusibles côté passager
SD3. | 60A | Boîte à fusibles côté passager
SD4. | 60A | Boîtier électronique, boîte à fusibles gauche
SD5. | 60A | Relais de contact 15
SD7. | 250A | Montage en parallèle de la batterie
SD8. | 150A | Boîte de relais E-Box
SD9. | 5A | Boîtier d'alimentation de bord
SD10. | 10A | Boîte d'alimentation de bord
SD11. | 5A | Câble de diagnostic du démarreur
SD12. | Non attribué
SD13. | 40A | Moteur de compresseur avec suspension adaptative
SD14. | Non attribué
