Fusibles et relais Volkswagen Touareg 2 (7P), 2010 - 2018

Le Touareg est un SUV crossover de taille moyenne, produit par Volkswagen depuis 2002. La voiture est devenue le troisième SUV de l'histoire de la marque après la Tour 82 (Kübelwagen) et Iltis. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le VW Touareg 2 (deuxième génération génération ; noms de code NF et FL ; corps marque 7P ; plate-forme PL52) 2010, 2011, 2012, 2013, 2014 et 2015, 2016, 2017, 2018 années-modèles.

Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et de la pompe à carburant.

Dans le compartiment moteur

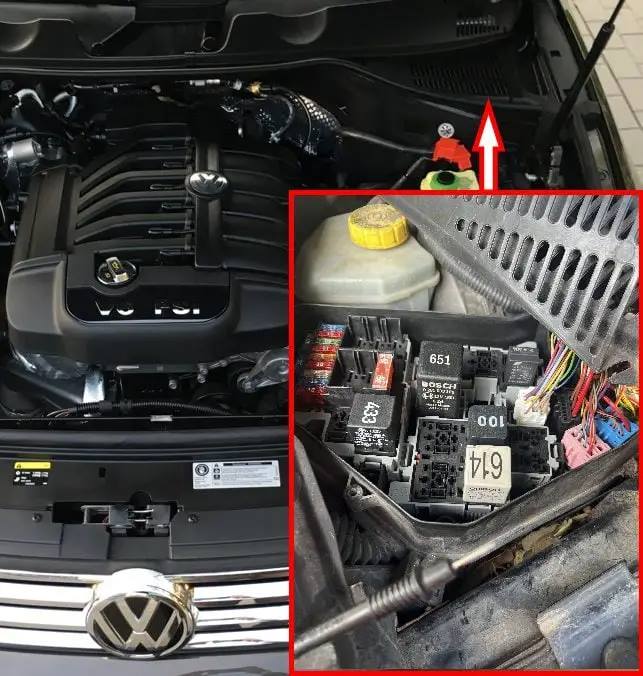

L'appareil se trouve sur le côté gauche dans la boîte de vidange.

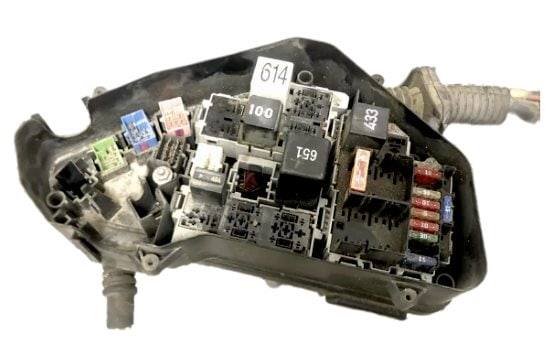

Vue d'ensemble.

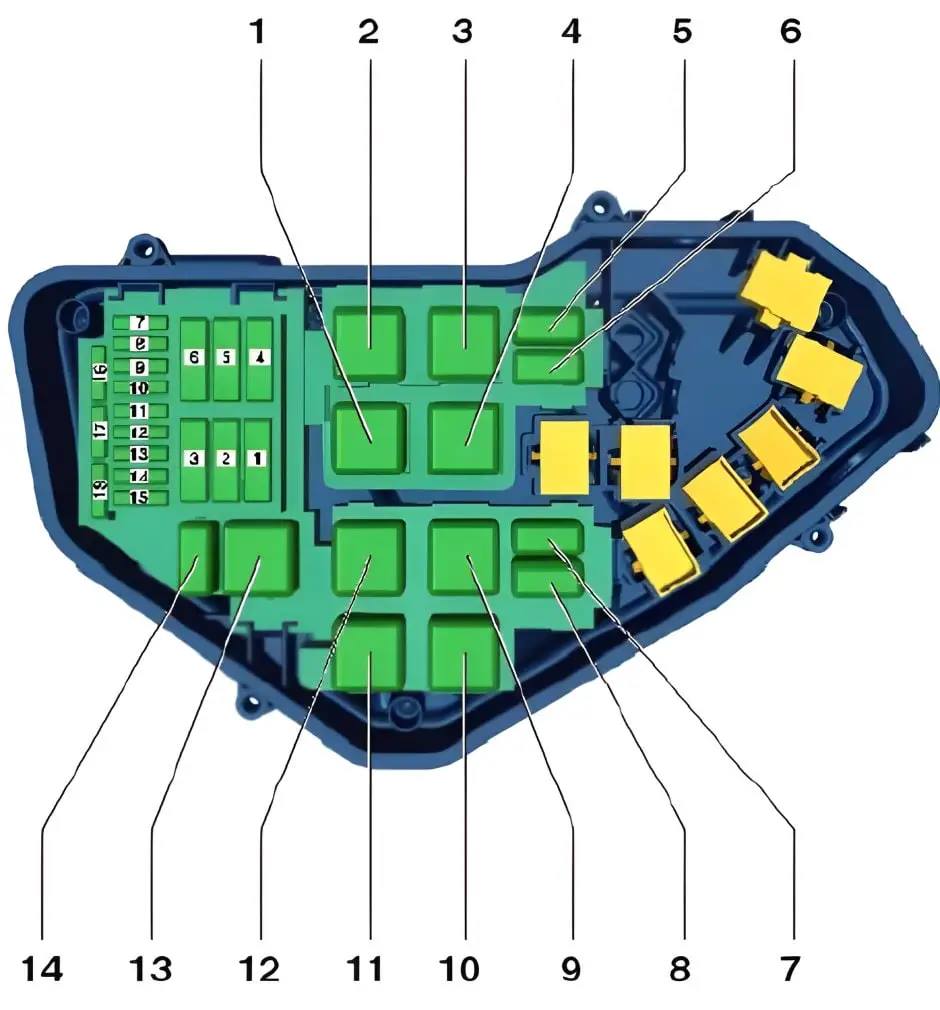

Schéma

No | Affectation des relais
1. | Unité de bougies de préchauffage (457)
2. | Relais de l'électronique du moteur (645)
3. | Relais de pompe à air secondaire (100)
4. | Principal (614)
5. | Réserve
6. | Relais de pompe de refroidissement auxiliaire (404)
7. | Réserve
8. | Réserve
9. | Relais de démarreur (100)
10. | Relais de servofrein (100)
11. | Réserve
12. | Réserve
13. | Relais de démarreur 2 (433)
14. | Réserve

N° | Affectation des fusibles | Ampères
1. | Relais de démarreur, démarreur | 40A
2. | Réserve
3. | Relais de pompe à air secondaire | 40A
4. | Relais de pompe à vide | 30A
5. | Réserve
6. | Réserve
7. | Régulateur de pression de carburant / Bobine d'allumage / Soupape de dosage de carburant | 15A
8. | Pompe du radiateur de recirculation des gaz d'échappement | 10A
9. | Unité de contrôle du moteur | 30A
10. | Centrale de commande du ventilateur de refroidissement, centrale de commande des bougies de préchauffage, relais de pompe du système de refroidissement auxiliaire, contacteur de feu stop, vanne de commutation du radiateur de recirculation des gaz d'échappement, centrale de commande du papillon des gaz, vanne de refroidissement de culasse, vanne de commande de pression d'huile, thermostat électronique du système de refroidissement du moteur, centrale de commande du papillon des gaz | 10A
11ème | Capteur de niveau et de température d'huile | 5A
12. | Relais de pompe de refroidissement auxiliaire, relais d'accumulation de chaleur résiduelle, pompe de circulation du liquide de refroidissement | 10A
13. | Calculateur de pompe à carburant (VW Touareg 2 fusible de pompe à essence) | 25A
14. | Pompe de récupération, module d'évaluation du niveau du récupérateur, calculateur moteur 2 | 15A / 30A
15. | Relais de puissance borne 30, calculateur moteur | 10A / 30A
16. | Unité de contrôle du chauffage du resto | 30A
17. | Elément chauffant sonde lambda | 15A
18. | Elément chauffant sonde lambda | 10A

Dans le compartiment intérieur

Il y a deux blocs de fusibles et des blocs de relais supplémentaires. En outre, sous le siège du conducteur, au niveau de la batterie, se trouve une plaque avec des fusibles à haut pouvoir de coupure.

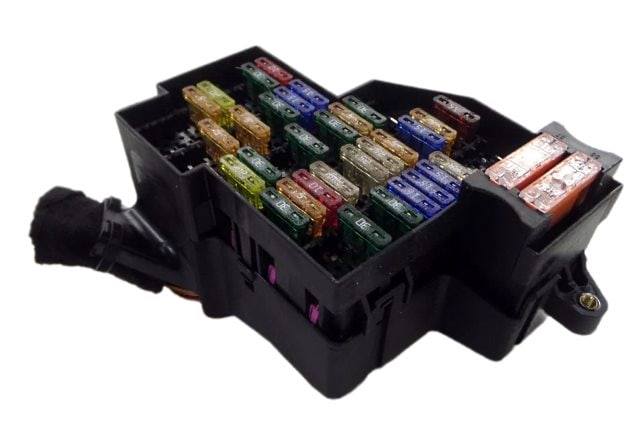

Boîte à fusibles n° 1

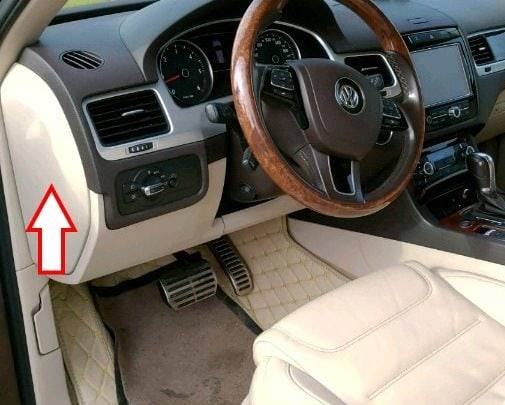

Se trouve à l'extrémité du tableau de bord, côté conducteur.

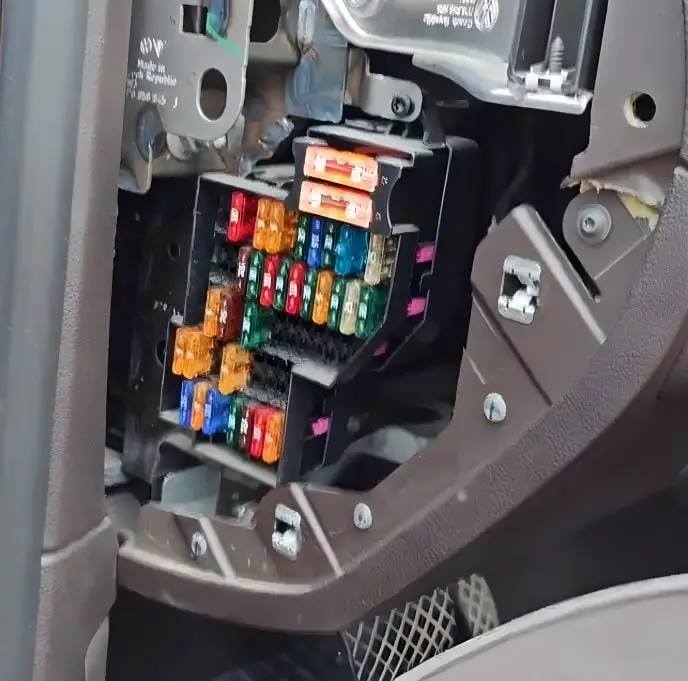

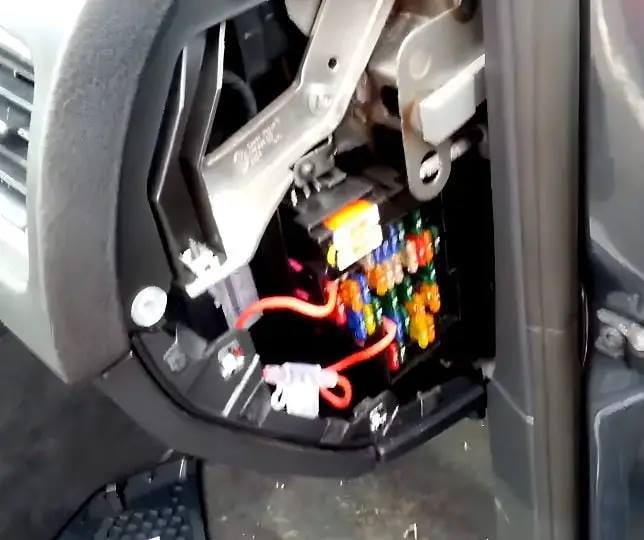

Exemple d'accès.

Vue générale.

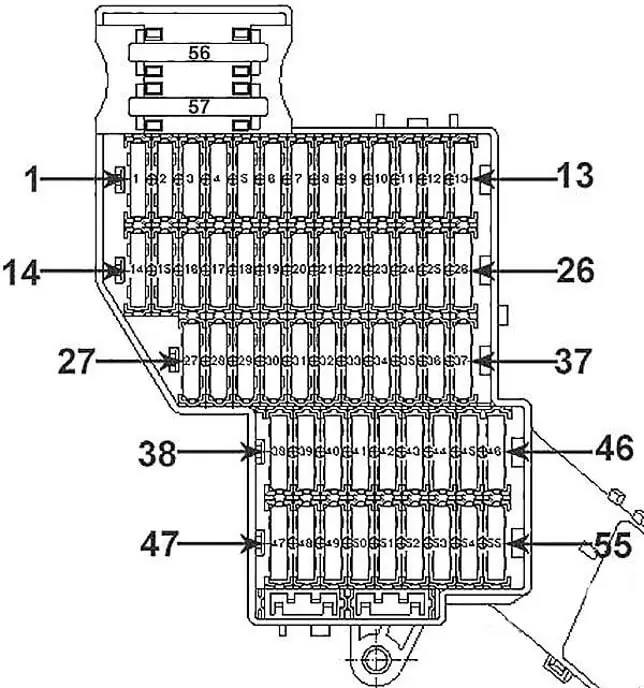

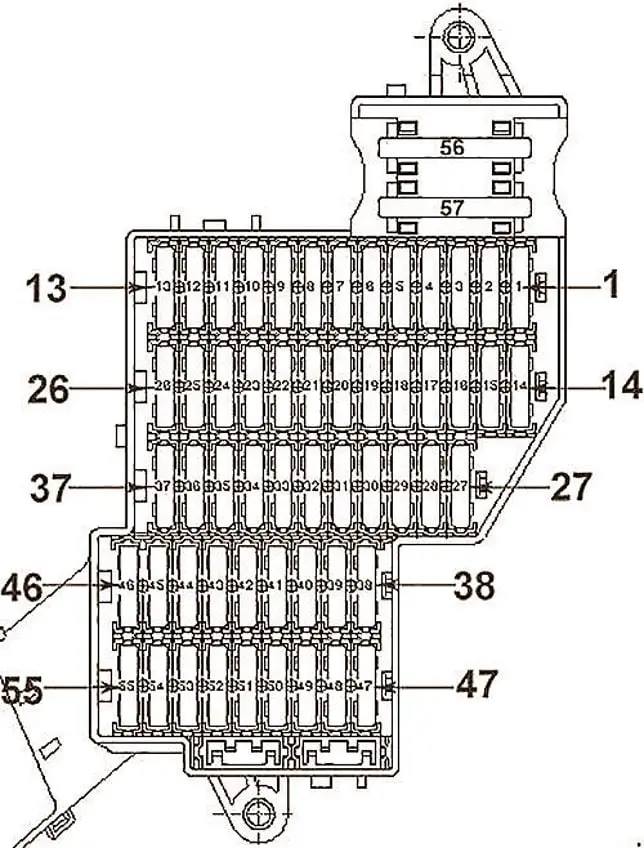

Plan

No | Affectation | Ampères
1. | Commande de siège | 25A
2. | Commande du chauffage d'appoint | 30A
3. | Avertisseur sonore | 20A
4. | Moteur d'essuie-glace | 30A
5. | Toit ouvrant | 30A
6. | Commande d'ouverture du dossier de siège arrière | 15A
7. | Module de réglage de la colonne de direction | 15A
8. | Module de commande du système de contrôle de la pression des pneus, module de commande de la colonne de direction | 10A
9. | Commutateur d'éclairage, capteur de pluie, module de toit avant, calculateur du système de contrôle de la pression des pneus | 5A
10. | Appareil de commande de protection solaire | 30A
11. | Volant chauffant | 15A
12. | Non utilisé
13. | Non utilisé
14. | Appareil de commande du réseau de bord | 30A
15. | Appareil de commande du réseau de bord | 30A
16. | Appareil de commande pour le fonctionnement de la porte du conducteur | 30A
17. | Système d'alarme | 10A
18. | Appareil de commande du réseau de bord | 30A
19. | Appareil de commande du moteur | 10A
20. | Unité de commande du réseau de bord, élément chauffant des coussins de siège du conducteur et du passager | 30A
21. | Moteur de pompe de refroidissement du moteur | 10A
22. | Appareil de commande du moteur | 30A
23. | Connecteur de diagnostic, contacteur d'allumage et de démarrage, interface de bus de données de diagnostic, unité de commande du verrouillage électronique de la colonne de direction | 7.5A
24. | Chauffage du pare-brise (côté gauche) | 30A
25. | Dégivrage du pare-brise (côté droit) | 30A
26. | Ventilateur de batterie 1 | 15A
27. | Contrôleur de niveau de liquide de refroidissement, Contrôleur de niveau de liquide de refroidissement, Contrôleur de régulation de la batterie | 5A
28. | Système d'entraînement hybride | 5A
29. | Actionneur de commande d'embrayage | 5A
30. | Appareil de commande de la direction assistée | 5A
31. | Non utilisé
32. | Appareil de climatisation | 15A
33. | Appareil de commande de fonction de porte, arrière gauche | 30A
34. | Appareil de commande du volet de coffre/de l'ouverture de la porte du coffre | 5A
35. | Commande du volet de coffre/ouverture de la porte du compartiment à bagages | 7,5A
36. | Frein à main (bouton de frein de stationnement électromécanique) | 5A
37. | Ventilateur 2 batterie | 15A
38. | Système d'entraînement hybride | 5A
39. | Actionneur de commande d'embrayage | 30A
40. | Relais de libération du ventilateur | 30A
41. | Contrôleur du système de régulation de la batterie | 10A
42. | Rétroviseur intérieur anti-éblouissement | 5A
43. | Phare gauche, phare droit, commande de correcteur de phares | 7,5A
44. | Sièges arrière chauffants | 5A
45. | Module de traitement d'image | 5A
46. | Appareil de commande assistant de changement de voie | 5A
47. | Appareil de commande d'assistance au stationnement, appareil de commande d'ouverture de porte de garage, interface de bus de données de diagnostic, connecteur de diagnostic | 5A
48. | Capteur haute pression, débitmètre d'air, appareil de commande du moteur, relais de démarrage, appareil de commande du moteur | 10A
49. | Centrale de commande du régulateur de vitesse adaptatif | 7,5A
50. | Prétensionneur de ceinture côté conducteur, pyropatron | 5A / 30A
51. | Commutateur de bas niveau de liquide de refroidissement calculateur, commutateur de niveau de liquide de refroidissement | 5A
52. | Moteur d'essuie-glace arrière | 15A
53. | Appareil de commande pour l'éclairage adaptatif et la correction des phares, appareil de commande de la colonne de direction, appareil de commande du réseau de bord | 5A
54. | Phare gauche | 15A
55. | Commutateur de bas niveau de liquide de refroidissement, calculateur, commutateur de niveau de liquide de refroidissement | 5A
56. | Pompe du compresseur de châssis | 40A
57. | Moteur du ventilateur de la climatisation/chauffage | 40A

Boîte à fusibles n° 2

Située côté passager, à l'extrémité du tableau de bord.

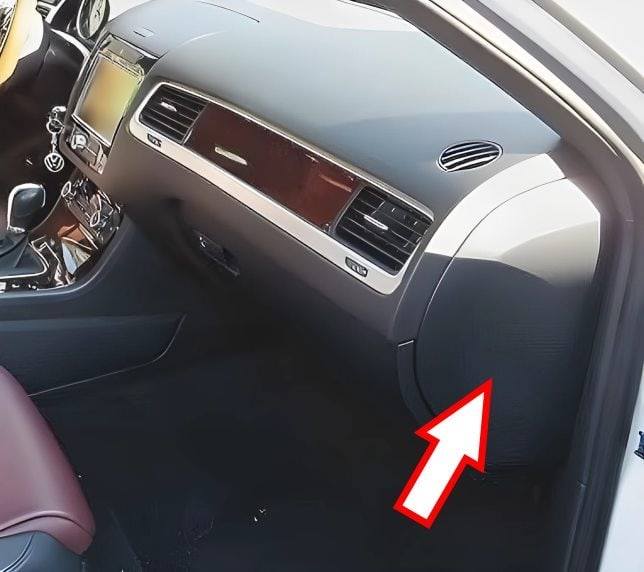

Exemple d'accès.

Plan

N° | Description | Ampères
1. | Vide
2. | Système de contrôle de la garde au sol | 15A
3. | Blocage de différentiel de roue | 10A
4. | Blocage du différentiel de roue | 30A
5. | Contrôle de la détection de remorque | 15A / 25A
6. | Contrôle de la détection de remorque | 15A
7. | Contrôle de la détection de remorque | 15A / 25A
8. | Contrôle de la détection de remorque | 15A / 25A
9. | Contrôle du hayon droit | 30A
10. | Vide
11. | Contrôle de la porte du passager | 30A
12. | Vide
13. | Commande de détection de remorque | 15A
14. | Unité de commande d'airbag, unité de commande de détection d'occupation du siège | 10A
15. | Appareil de commande de la boîte de transfert | 10A
16. | Unité de commande du frein de stationnement électromécanique, panneau de commande du contrôle de la garde au sol, résistance chauffante de l'eau du lave-glace, clé de désactivation ASR et ESP, unité de commande ABS, clé de l'assistance au démarrage en côte, clé du frein de stationnement électromécanique, clé de l'AUTO HOLD, stabilisateur de tension | 5A
17. | Phare droit | 15A
18. | Prétensionneur de ceinture côté passager 2 Pyropatron | 30A
19. | Commutateur Tiptronic, commutateur multifonctions, calculateur de boîte de vitesses automatique | 5A
20. | Appareil de commande de réglage du siège passager, appareil de commande des sièges conducteur et passager | 25A
21. | Unité de commande du chauffage des sièges arrière, panneau de commande et d'affichage de la climatisation arrière | 25A
22. | Non utilisé
23. | Unité de commande du volet de coffre à bagages | 25A
24. | Unité de commande de la Climatronic, unité de commande et d'affichage de la climatisation arrière | 10A
25. | Unité de commande de la caméra extérieure, unité de commande de la caméra de recul | 5A
26. | Relais de chauffage de la lunette arrière | 30A
27. | Récepteur de signaux radio pour chauffage auxiliaire au liquide | 5A
28. | Relais de pompe hydraulique de boîte de vitesses, calculateur de boîte de transfert, calculateur de boîte de vitesses automatique (avant novembre 2012) | 5A / 20A
29. | Unité de contrôle ABS | 30A
30. | Commutateur Tiptronic | 5A
31. | Boîtier de commande du centre de confort | 20A / 30A
32. | Ventilateur d'admission d'air arrière | 30A
33. | Unité de commande du centre de confort | 30A
34. | Non utilisé
35. | Unité de commande du système de suivi du véhicule | 5A
36. | Unité de commande centrale du système de confort | 30A
37. | Calculateur de transmission automatique, relais de la pompe hydraulique de la transmission | 20A
38. | Fusible allume-cigare 2 du Touareg, prise 12 V n° 2, calculateur de chauffage des sièges arrière (avant août 2014) | 15A
39. | Prises 12 V supplémentaires | 15A
40. | Onduleur avec prise de courant, 12 V - 230 V | 20A / 30A
41. | Prise 2 pour le raccordement d'appareils audio externes | 10A
42. | Appareil de commande pour la détection de remorque | 5A
43. | Appareil de commande pour le blocage du différentiel entre les roues | 10A
44. | Capteur de pollution atmosphérique | 5A
45. | Stabilisateur de tension | 30A
46. | Stabilisateur de tension | 30A
47. | Appareil de commande pour le système d'information électronique | 10A
48. | Unité de contrôle du système audio numérique | 30A
49. | Vide
50. | Tuner TV, appareil de commande pour l'électronique de commande du téléphone mobile | 5A
51. | Appareil principal | 20A
52. | Unité de commande du combiné d'instruments | 5A
53. | Changeur de DVD | 5A
54. | Interface pour appareils multimédias externes -R215- | 5A
55. | Non utilisé
56. | Unité de commande ABS | 40A
57. | Appareil de commande du frein de stationnement électromécanique, appareil de commande de la boîte de transfert | 40A

Unités de relais

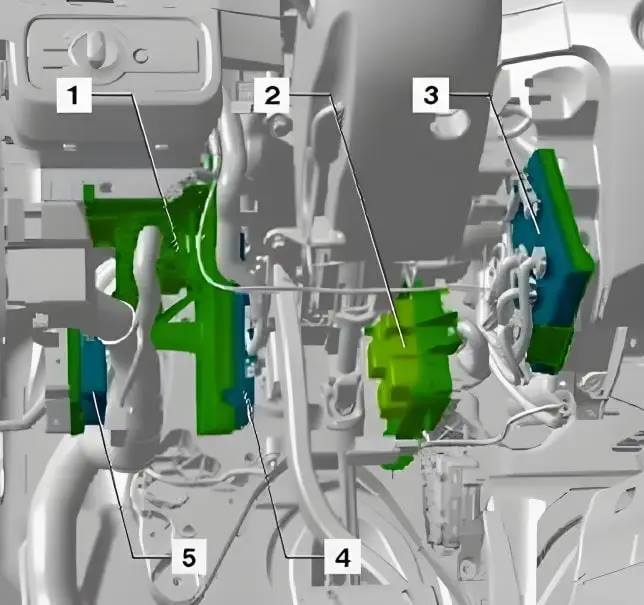

Unités supplémentaires sous le tableau de bord :
1. unité de relais supplémentaire n° 1,
2. unité de relais supplémentaire n° 2,
3. Unité d'alimentation électrique embarquée,
4. unité centrale du système de confort,
5. unité Parktronic

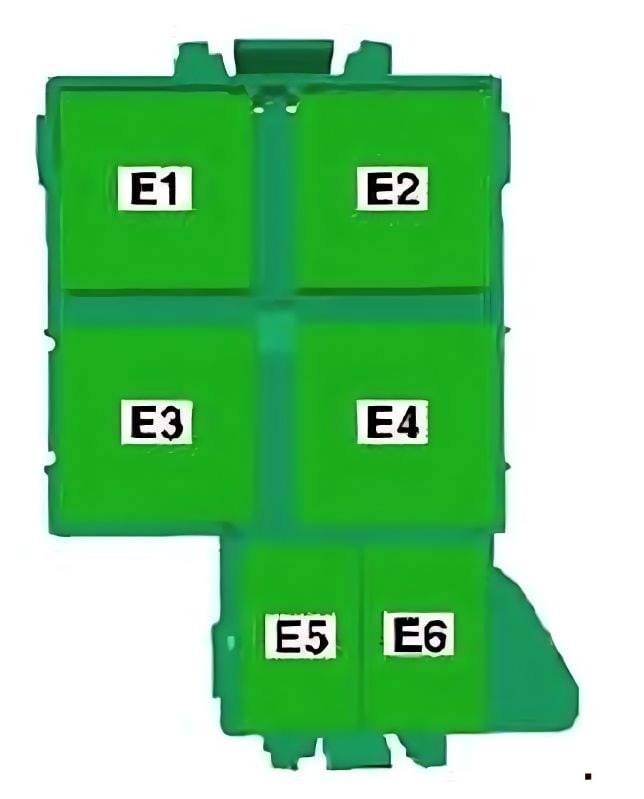

Boîtier de relais supplémentaire n° 1

N° | Description
E1. | Chauffage du pare-brise gauche (643)
E2. | Chauffage du pare-brise droit (643), unité de commande du commutateur de bas niveau de liquide de refroidissement (422).
E3. | Prises de courant (100)
E4. | Pompe hydraulique de la boîte de vitesses (644)
E5. | Réservoir de chaleur résiduelle (404), niveau du liquide de refroidissement (646)
E6. | Libération du ventilateur (449)

Boîte de relais supplémentaire n° 2

N° | Description
D1. | Compresseur de contrôle de la garde au sol (373)
D2. | Niveau de liquide de refroidissement (404), accumulateur de chaleur résiduelle (646)
D3. | Chauffage du pare-brise gauche (645)
D4. | Avertisseur sonore (395)
D5. | Pompe hydraulique de la boîte de vitesses (100), prises de courant (644)
D6. | Pompe hydraulique de la boîte de vitesses (404) et (646)
D7. | Chauffage de la lunette arrière (643)
D8. | Déverrouillage du ventilateur (646)
D9. | Commutateur de bas niveau de liquide de refroidissement (422), chauffage du pare-brise droit (645)

Fusibles de puissance

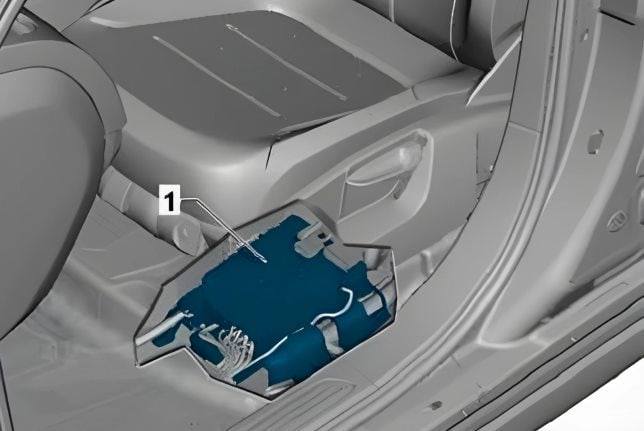

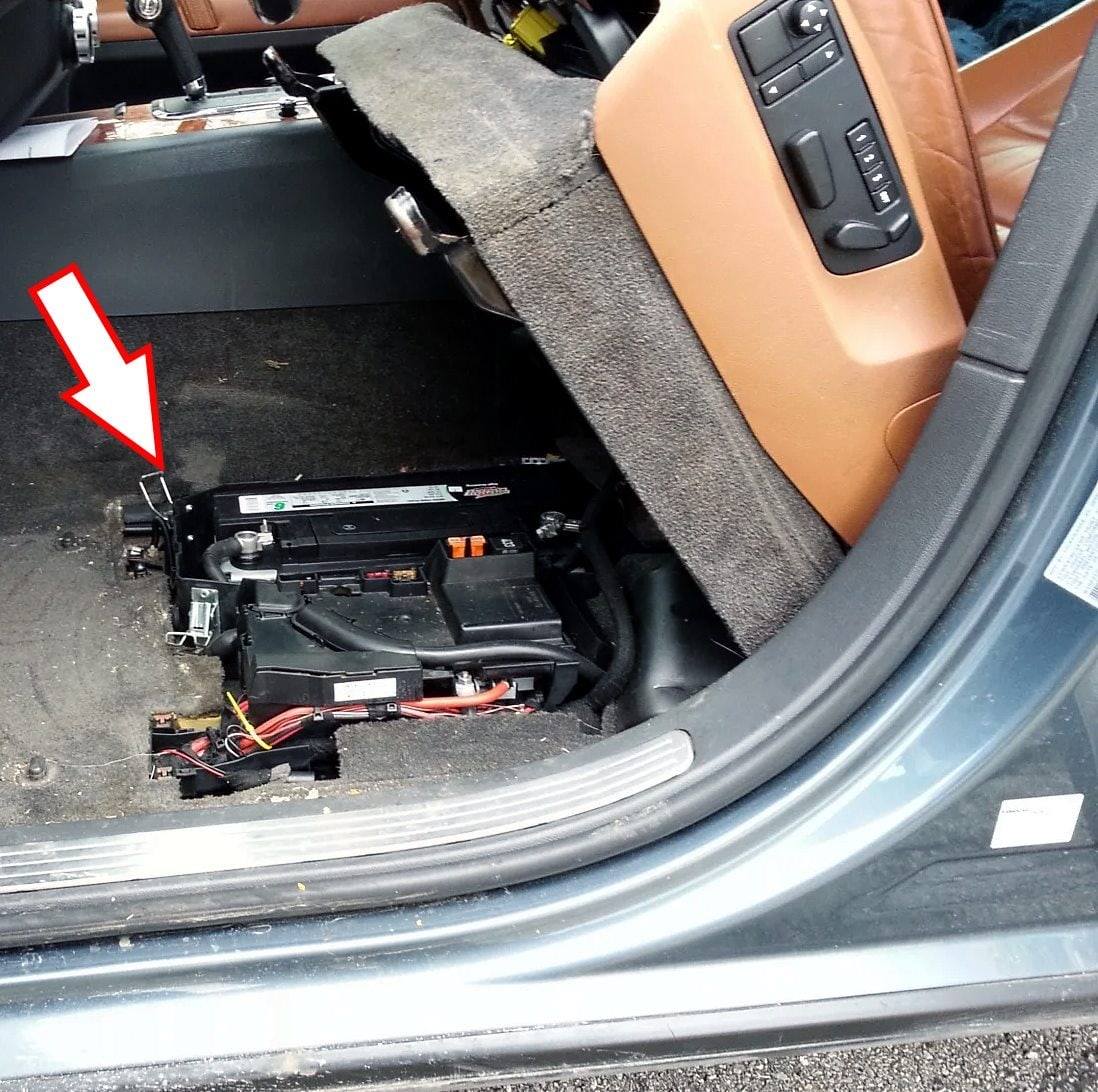

Ce panneau se trouve sous le siège du conducteur.

Exemple d'accès.

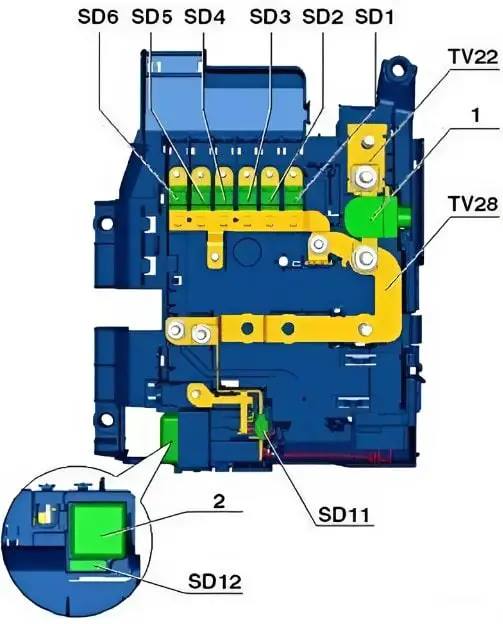

Schéma

N° | Tableau | Ampères
SD1. | Boîte à fusibles | 100A
SD2. | Unité de contrôle de la garde au sol | 50A
SD3. | Boîtes à fusibles | 100A
SD4. | Boîtes à fusibles | 80A
SD5. | Boîtes à fusibles | 40A
SD6. | Relais de prises, boîte à fusibles | 50A
SD7. | Boîte à fusibles, ventilateur d'admission d'air arrière | 60A
SD8. | Fiche de câblage, borne de relais d'alimentation 30 | 60A
SD9. | Boîte à fusibles | 125A
SD10. | Elément chauffant du chauffage d'air supplémentaire, relais de la pompe hydraulique de la transmission | 60A / 150A
SD11. | Relais d'alimentation borne 15 | 40A
SD12. | Diagnostic | 5A
