La Polo V a été présentée au public lors du Salon de l'automobile de Genève en mars 2009. La voiture a été conçue dans le nouveau style d'entreprise de la société, qui a été introduit pour la première fois par le modèle Scirocco en 2008. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la VW Polo 5 (cinquième génération ; marque de carrosserie 6R ; type de corps - hayon ; plate-forme PQ25) 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 années-modèles.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. Nous allons également identifier séparément les fusibles de l'allume-cigare et de la pompe à carburant.
Dans le compartiment intérieur du véhicule
Il y a ici deux unités responsables de la protection des circuits électriques du véhicule.

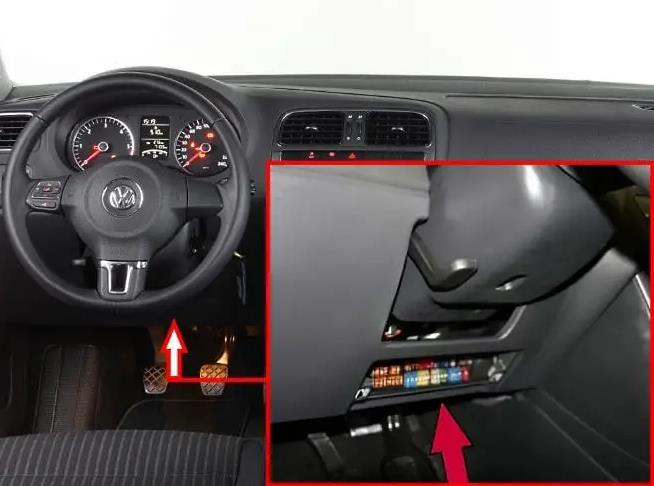

Boîte à fusibles principale
Située sous le volant, du côté du conducteur. Retire le couvercle en plastique pour y accéder.

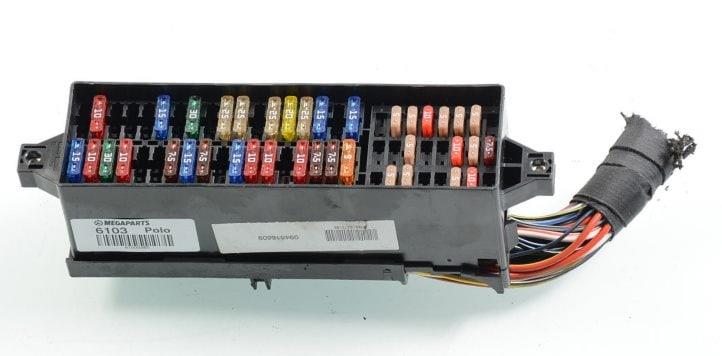

La photo est un exemple.

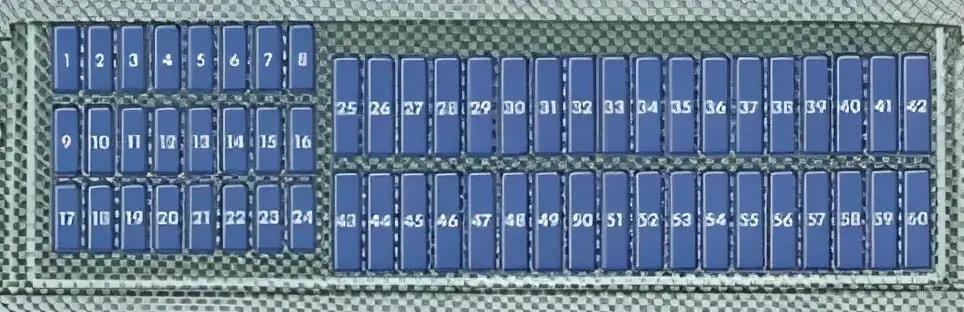

Schéma
N° | Affectation des fusibles | Ampères
1. | Vide
2. | Unité de basculement des vitesses, moteur d'essuie-glace arrière, pompe de lave-glace et de lave-glace arrière | 10A
3. | Relais de pompe à carburant, unité de commande du moteur, interrupteur d'allumage et de démarrage | 5A / 7,5A
4. | Palettes de changement de vitesse, appareil de commande du volant multifonction | 5A / 7,5A
5. | Vide
6. | Boîtier de commande du combiné d'instruments | 5A
7. | Commande de correcteur de phares, éclairage de la plaque d'immatriculation, commande de variateur pour l'interrupteur et le combiné d'instruments | 5A / 15A
8. | Buses | 10A
9. | Bouton de désactivation ABS, ASR et ESP, unité de changement de vitesse à bascule, bouton d'indication de pression des pneus | 5A / 7,5A
10. | Capteur de vitesse, unité de commande du réseau de bord, autoradio | 5A / 7,5A
11. | Unité de commande de correction des phares, unité de changement de vitesse à bascule, unité de commande du combiné d'instruments | 5A / 10A
12. | Régulateur de rétroviseur extérieur, rétroviseurs extérieurs | 5A / 7,5A
13. | Unité de commande de la boîte automatique, commutateur multifonction, levier de sélection de la boîte automatique | 10A / 15A
14. | Calculateur d'airbag, témoin de désactivation d'airbag passager | 5A / 15A
15. | Vide.
16. | Module de commande Parktronic | 5A / 10A
17. | Elément chauffant sonde lambda, électrovanne d'adsorption 1, pompe de lave-glace et de lave-glace arrière | 10A
18. | Boîtier de commande du combiné d'instruments, ampoule du feu antibrouillard droit | 5A / 7,5A
19. | Relais de feux de position, unité principale, interrupteur d'allumage et de démarreur | 5A / 7,5A
20. | Unité de commande du combiné d'instruments, unité d'interrupteur à bascule, relais principal | 5A / 10A
21. | Appareil de commande du réseau de bord - lampes d'éclairage | 10A / 15A
22. | Prise de diagnostic, unité de commande de climatisation, unité de commande Climatronic, aimant de déverrouillage de la serrure de contact, capteur de pluie et de luminosité, relais de feux de position, relais de chauffage des rétroviseurs | 5A / 10A
23. | Module de commande du réseau de bord, module de commande du moteur, module de commande de la boîte de vitesses automatique, levier sélecteur de la boîte de vitesses automatique, capteur de pluie | 7,5A / 10A
24. | élément chauffant de rétroviseur extérieur, relais de chauffage de rétroviseur extérieur | 15A
25. | Sonde haute pression, relais de régulation de climatisation, unité de commande de climatisation, connecteur de diagnostic, rétroviseur intérieur électrochrome, unité de commande Climatronic | 5A / 15A
26ème | Unité de contrôle de la direction assistée, débitmètre d'air, relais de climatisation | 5A / 7,5A / 20A
27. | Commutateur de feux de recul | 5A / 15A
28. | Sonde lambda, injecteurs de cylindre, appareil de commande des bougies de préchauffage | 15A
29. | Régulateur de pression et de dosage de carburant, bobines d'allumage | 10A / 15A / 20A
30. | Pompe de circulation du liquide de refroidissement 2, vanne de commutation de recyclage des gaz d'échappement du radiateur, électrovanne de limitation de la pression de suralimentation | 10A
31. | Conduite de pression relais d'alimentation en carburant, appareil de commande des bougies de préchauffage, injecteurs de cylindre, bobines d'allumage | 10A / 15A
32. | Appareil de commande du moteur | 30A
33. | Contacteur de pédale d'embrayage, contacteur de feu stop, calculateur de ventilateur de radiateur, relais de climatisation | 5A / 10A
34. | Ampoule de feu de route droite, ampoule de feu de route gauche, appareil de commande du combiné d'instruments | 7,5A
35. | Appareil de commande du moteur | 10A
36. | Pompe à carburant, conduite de pression du relais d'alimentation en carburant, relais de pompe à carburant (VW Polo 5 fusible de pompe à essence) | 15A / 20A
37. | Appareil de commande du chauffage de siège | 25A
38. | Ampoule de phare de route gauche, appareil de commande du combiné d'instruments, appareil de commande de la boîte automatique | 7,5A / 30A
39. | Ampoule du phare de croisement droit | 10A / 15A
40. | Interrupteur de soufflerie, appareil de commande de soufflerie | 30A
41. | Moteur d'essuie-glace arrière | 10A
42. | Fusible allume-cigare VW Polo 5 | 15A / 20A
43. | Appareil de commande du réseau de bord, clignotants, feux stop | 15A / 20A
44. | Sirène d'alarme, capteur d'alarme de sécurité | 5A / 10A
45. | Unité principale, unité de commande du système multimédia | 15A / 30A
46. | Avertisseur, lave-phares | 20A / 30A
47. | Moteur électrique d'essuie-glace | 20A / 30A
48. | Verrouillage central, moteur de verrouillage de la trappe du réservoir de carburant | 25A / 30A
49. | Feux de recul | 5A / 15A
50. | Boîtier de commande porte conducteur, interrupteur de lève-vitre avant gauche | 25A / 30A
51. | Boîtier de commande de la porte passager, interrupteur de lève-vitre de la porte passager | 25A / 30A
52. | Unité de commande des lève-vitres et des portes arrière | 30A
53. | Elément chauffant de la lunette arrière | 30A
54. | Feux antibrouillard | 15A / 20A
55. | Bobines d'allumage | 15A
56. | Feux de jour | 15A
57. | Ampoule feu de position avant gauche, ampoule arrière gauche | 5A / 7,5A
58. | Ampoule feu de position avant droite, ampoule arrière droite, pompe à dépression servofrein | 5A / 7,5A
59. | Ampoule feu de croisement pour phare gauche | 10A / 15A
60. | Feux de jour, système audio | 15A

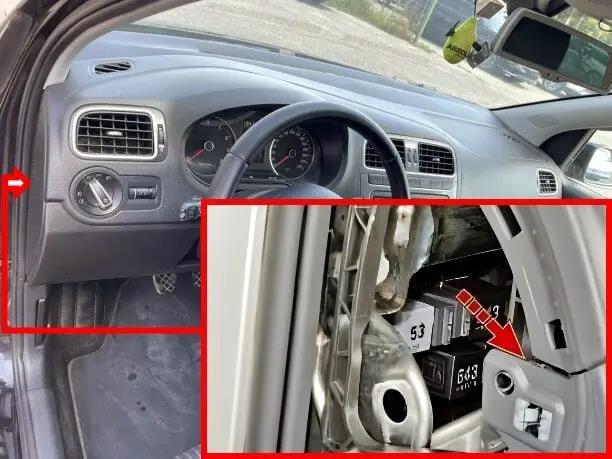

Boîte de relais supplémentaire
Se trouve du côté conducteur, à l'extrémité du tableau de bord. Retire le panneau décoratif pour y accéder.

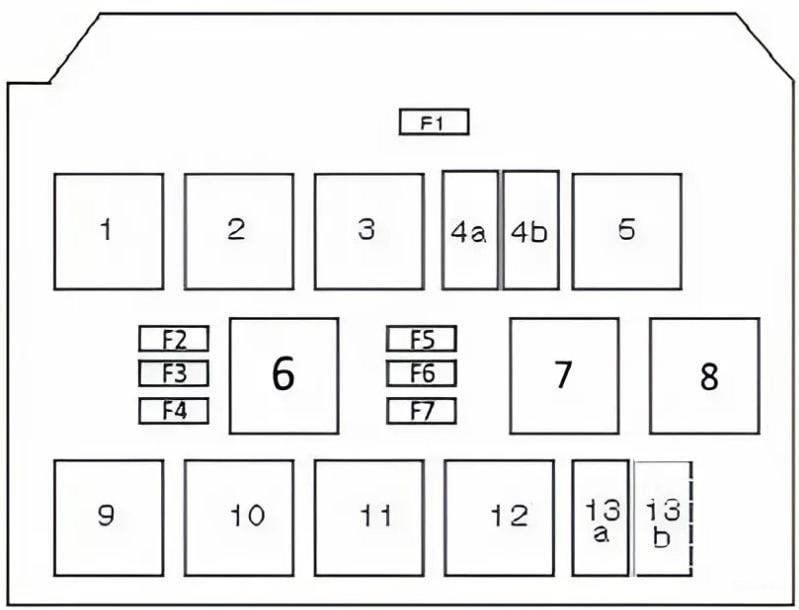

Tableau
N° | Affectation
Variante 1
F1. | Commande électrique du toit ouvrant | 30A
F2. | Chauffage du liquide de refroidissement | 40A
F3. | Chauffage du liquide de refroidissement | 40A
F4. | chauffage du liquide de refroidissement | 40A
F5. | Commande électrique pour remorque | 20A
F6. | Distributeur électrique pour remorque | 20A
F7. | Boîtier de commande électrique pour remorque | 15A
1. | Vide
2. | Vide
3. | Relais pour circuits d'allumage principaux
4a. | Relais de croisement
4b. | Relais de démarrage (système de carburant)
5. | Relais de sécurité ABS
6. | Essence : relais de pompe à carburant
7. | Relais de non démarrage
8. | Relais auxiliaire d'allumage
9. | Relais pour pompe de lave-phares
10. | ^08/09 : relais auxiliaire d'allumage
11. | Vide
12. | Vide
13a. | Relais de démarreur
13b. | Relais de chauffage d'appoint

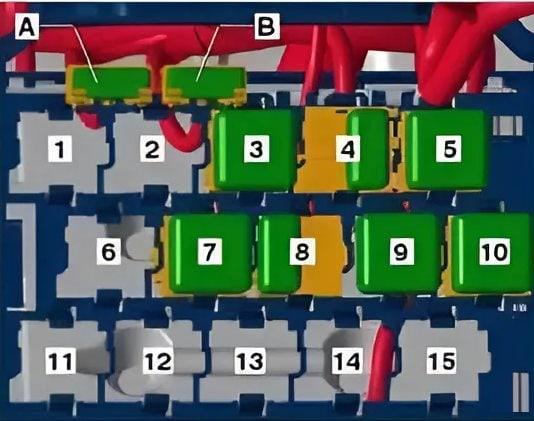

Variante 2
1. | Vide
2. | Vide
3. | Vide
4. | Relais de calage (gauche, à partir d'août 2010), Relais de pompe à carburant (gauche, à partir de novembre 2010), Conduite de pression du relais de carburant (droite), Non utilisé (depuis août 2012)
5. | Relais d'alimentation Kl. 30 (avec moteur diesel), relais principal (avec moteur à essence)
6. | Relais de feux de position (droite), Relais de croisement (gauche, à partir de novembre 2010), Relais de blocage du démarreur (à partir de mai 2015)
7. | relais de pompe à carburant (à partir d'août 2010), relais de climatisation (à partir de novembre 2010), non utilisé (à partir d'août 2011), relais de chauffage des rétroviseurs extérieurs (à partir de mai 2015)
8. | Relais de blocage du démarreur, relais de feux de position (côté gauche, à partir d'août 2012), relais de croisement (côté droit, à partir d'août 2012)
9. | Relais de climatisation (avant novembre 2010, avant août 2012), Non utilisé (de novembre 2010 à août 2011)
10. | Relais pour contact de décharge X
11. | Vide
12. | Vide
13. | Relais de pompe à carburant (pompe à essence) (gauche, après août 2012)
14. | Vide
15. | Relais de climatisation (à partir d'août 2012)

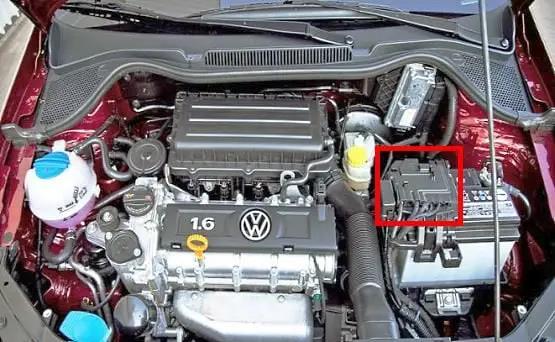

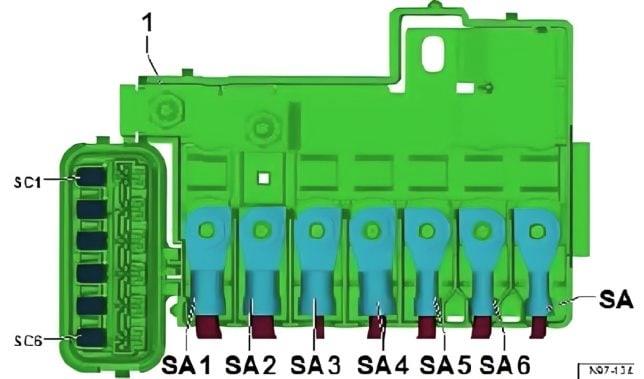

Sous le capot
Le bloc de puissance se trouve sur la batterie. Il a plusieurs variantes de description.
Schéma
N° | Affectation des fusibles | Ampères
Variante 1
SC1. | Unité ABS 25A
SC2. | Unité de commande du ventilateur de radiateur, ventilateur de radiateur, thermocontact du ventilateur de radiateur | 30A
SC3. | Vide
SC4. | Unité ABS | 10A
SC5. | Unité de commande du réseau de bord | 5A / 10A
SC6. | Boîte de vitesses automatique | 25A
SA1. | alternateur | 150A
SA2. | Vide
SA3. | Commutateur d'allumage et de démarrage, commutateur d'éclairage, unité de commutateur à palette, relais de décharge de contact, relais de pompe à carburant, relais de croisement, fusible 20 dans la boîte à fusibles, relais de feux de position, relais de puissance borne 30 | 110A
SA4. | Unité de contrôle de la direction assistée | 50A
SA5. | Calculateur ABS | 40A
SA6. | Appareil de commande du ventilateur de radiateur, ventilateur de radiateur | 40A
SA7. | Appareil de commande des bougies de préchauffage | 50A

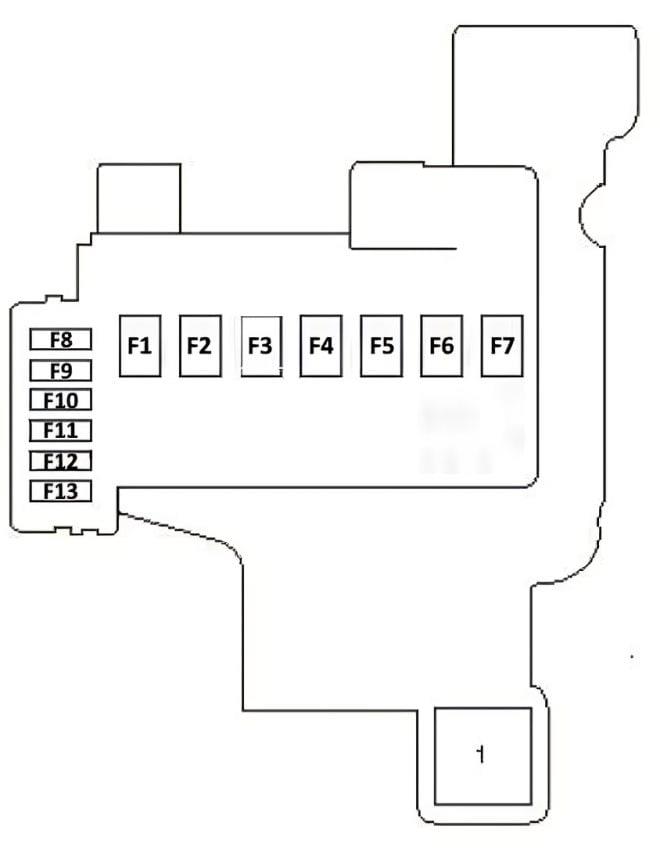

Variante 2
1. | Diesel : relais temporisé de bougie de préchauffage
F1. | Alternateur | 150A / 175A
F2. | calculateur gaz/carburant | 30A
F3. | Vidange | 110A
F4. | direction assistée | 50A
F5. | ABS | 40A
F6. | Unité de commande du moteur du ventilateur de refroidissement | 40A
F7. | bougies de préchauffage | 50A
F8. | ABS | 25A
F9. | Unité de contrôle du moteur du ventilateur de refroidissement | 30A
F10. | Unité de commande du moteur du ventilateur de refroidissement | 5A
F11. | Système ABS | 10A
F12. | Appareil de commande multifonctionnel | 5A
F13. | Unité de contrôle de la transmission électronique | 30A

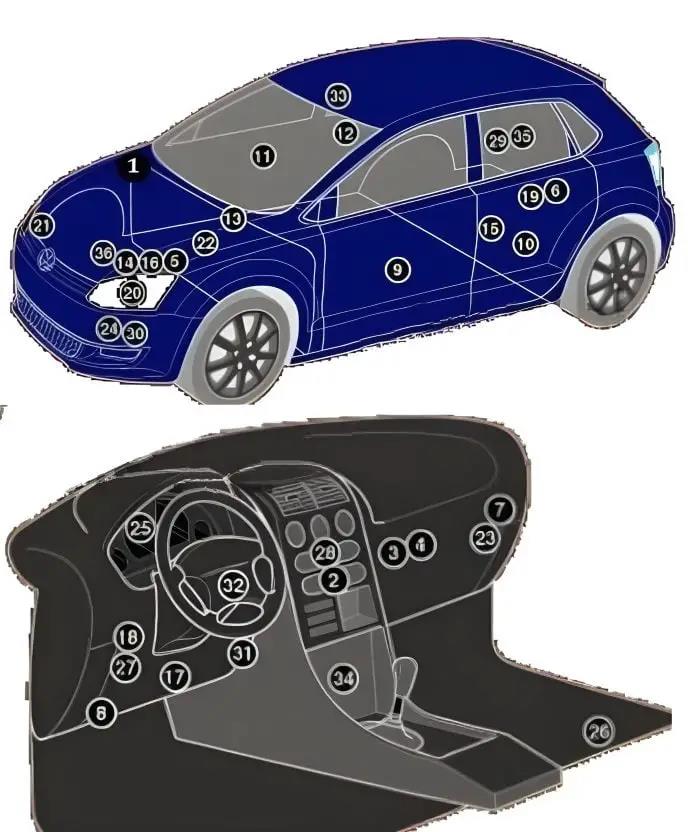

Tous les modules électroniques
Structure générale du système électrique du véhicule.
N° | Composant
1. | Unité de commande ABS
2. | Appareil de commande pour la climatisation
3. | Unité de commande du moteur de la climatisation/du ventilateur de chauffage
4. | Résistance du moteur du chauffage/de la climatisation
5. | Batterie
6. | Kit de batterie - certains modèles
7. | Bus de données CAN, unité de contrôle passerelle
8. | Connecteur de diagnostic (DLC)
9. | Unité de commande électrique de la porte conducteur
10. | Boîtier de commande électrique de la porte arrière gauche
11. | Centrale électrique de la porte passager
12. | Commande électrique de la porte arrière droite
13. | Unité de commande électronique du moteur
14. | Boîtier de commande du moteur du ventilateur de refroidissement
15. | Boîtier de commande de la pompe à carburant
16. | Boîte à fusibles dans le compartiment moteur
17. | Boîte à fusibles et à relais dans le compartiment passagers n° 1
18. | Boîte à fusibles et à relais dans le compartiment passagers n° 2
19. | Boîte à fusibles et à relais, compartiment à bagages - certains modèles
20. | Boîtier de commande des phares au xénon (gauche)
21. | Boîtier de commande pour phares au xénon (droite)
22. | Unité de commande gaz/carburant
23. | Appareil de commande pour correcteur de phares
24. | Avertisseur sonore
25. | Unité de commande du combiné d'instruments
26. | Appareil de commande pour téléphone mobile
27. | Appareil de commande multifonctions - fonctions : Système antivol, verrouillage centralisé, alarme d'urgence, lave-phares, rétroviseurs chauffants, lunette arrière chauffante, pare-brise chauffant, avertisseur sonore, clignotants, éclairage intérieur
28. | Appareil de commande de l'écran multifonctions
29. | Appareil de commande pour le système Parktronic
30. | Appareil de commande pour la direction assistée
31. | Appareil de commande pour le chauffage des sièges
32. | Appareil de commande pour le volant électrique
33. | Unité de commande pour toit ouvrant électrique
34. | Module électronique SRS
35. | Unité de commande pour l'électronique de la remorque
36. | Unité de commande électronique de la transmission
