Fusibles et relais Volkswagen Polo 4 (9N), 2001 - 2009

La production de la Polo 4 a débuté en août 2001 et elle a fait ses débuts officiels au salon de l'automobile de Francfort en septembre 2001. Dans la gamme de modèles de la société, la voiture était placée entre la plus grande Golf et la petite Lupo. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la VW Polo 4 (quatrième génération ; carrosserie marque 9n ; plate-forme PQ24) 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 années-modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et de la pompe à carburant.

Dans le compartiment moteur

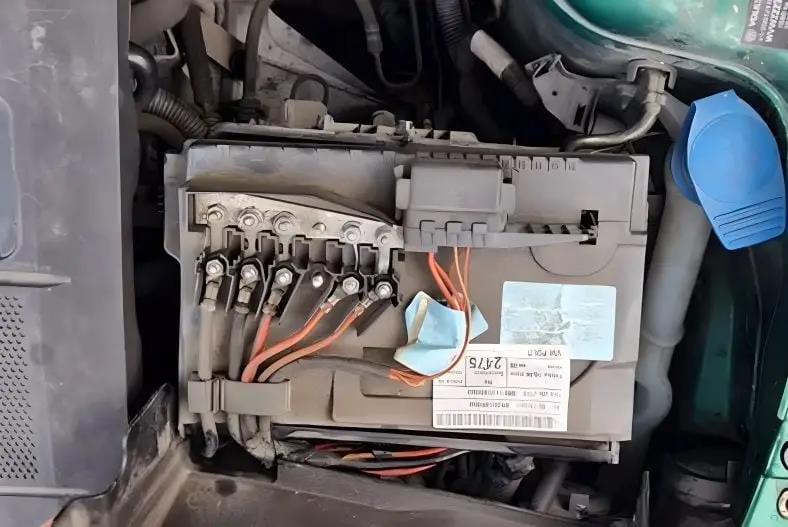

Le boîtier de fusibles électriques se trouve sur le couvercle de la batterie.

Exemple d'accès.

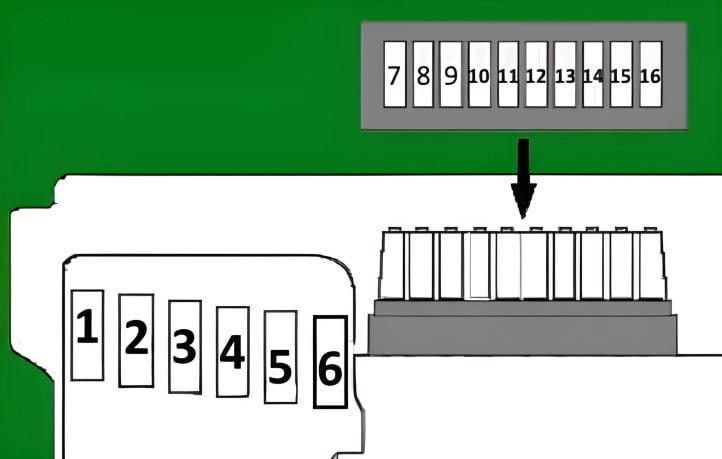

Schéma

N° | Affectation des fusibles | Ampères
1. | Alternateur | 110A
2. | Habitacle/marche-arrêt | 110A
3. | Direction assistée | 50A
4. | Relais de commande moteur (AXU), pompe d'évacuation d'air | 50A
5. | Ventilateur de refroidissement | 40A
6. | Système de freinage antiblocage (ABS) | 40A
7. | Système de freinage antiblocage (ABS) | 40A
8. | Ventilateur de refroidissement | 30A
9. | Vidange
10. | Appareil de commande multifonctionnel | 5A
11. | Climatisation, appareil de commande du moteur du ventilateur | 5A
12. | Vide
13. | BOÎTE DE VITESSES AUTOMATIQUE | 5A
14. | Vide
15. | Vide
16. | Vide

À l'intérieur du véhicule

Pour protéger les circuits électriques du véhicule, il existe deux boîtes à fusibles.

Boîte à fusibles

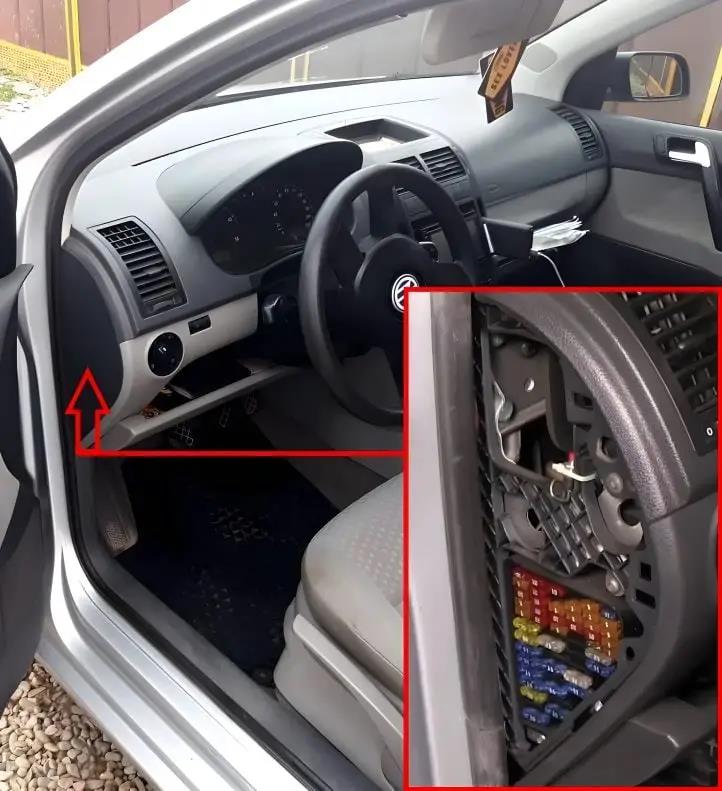

Elle se trouve du côté conducteur du tableau de bord, derrière le cache en plastique.

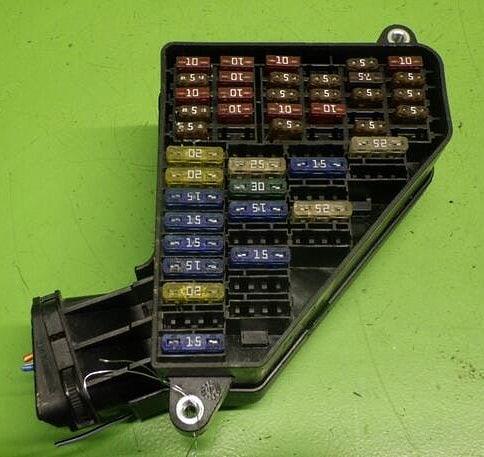

Vue générale.

Schéma

N° | Affectation des fusibles | Ampères
1. | Essuie-glace arrière, lave-glace | 10A
2. | Rhéostat de l'éclairage du combiné d'instruments, éclairage de la plaque d'immatriculation | 5A
3. | Feux antibrouillard arrière | 5A
4. | Commutateur de feux stop (capteur de position de la pédale de frein), système d'entretien de la vitesse, gestion du moteur | 5A
5. | Gestion du moteur, circuit d'échappement | 5A
6. | Correcteur de phares | 5A
7. | Gestion moteur, direction assistée | 5A
8. | Rétroviseurs extérieurs chauffants | 5A
9. | Commande moteur | 10A
10. | Connecteur S | 5A
11. | Rétroviseurs extérieurs à dégivrage électrique | 5A
12. | Feux de gabarit avant et arrière droit | 5A
13. | Feux de gabarit avant et arrière gauche | 5A
14. | Système de gestion du moteur, chauffage du collecteur d'admission | 10A
15. | BOÎTE DE VITESSES AUTOMATIQUE | 10A
16. | Essuie-glace, système de lavage | 10A
17. | Contrôle moteur | 5A
18. | Climatisation, recirculation d'air (climatisation/chauffage), antivol, rétroviseur intérieur anti-éblouissement automatique, commande du moteur du ventilateur, combiné d'instruments, système de navigation | 5A
19. | Chauffage des gicleurs de lave-glace, feux de recul | 10A
20. | Combiné d'instruments | 5A
21. | Phare droit - feux de route | 10A
22. | Phare gauche - feux de route | 10A
23. | ABS, système de contrôle de la stabilité | 10A
24. | Appareil de commande multifonctionnel 1 | 10A
25. | Commande moteur | 10A
26. | Feux de stop | 10A
27. | ABS (avec ESP), combiné d'instruments | 5A
28. | Lampes pour éclairage intérieur | 10A
29. | Climatisation, connecteur de diagnostic (DLC), téléphone | 5A
30. | Unité de commande multifonctionnelle 1, verrouillage du sélecteur de boîte automatique, capteur de pluie (essuie-glace) | 5A
31. | Moteur de lève-vitre de la porte avant gauche | 25A
32. | Sièges chauffants | 15A
33. | Avertisseur sonore de l'alarme antivol | 15A
34. | Prise de courant pour équipements spéciaux | 15A
35. | Toit ouvrant | 20A
36. | Moteur de ventilateur de la climatisation/du chauffage | 25A
37. | Bobines d'allumage, interrupteur d'allumage | 15A / 20A
38. | Lève-vitre de la porte arrière gauche | 25A
39. | Lève-vitre de la porte avant droite | 25A
40. | Commande moteur | 10A / 30A
41. | Pompe à carburant (sécurité de la pompe à essence), pompe d'alimentation en carburant - essence/TDI | 15A
42. | Commande moteur - AXU | 20A
43. | Phare droit - feu de croisement, réglage de la portée des phares | 15A
44. | Feux antibrouillard | 15A
45. | Commande moteur - AUB | 15A
46. | Essuie-glace, lave-glace | 20A
47. | Dégivrage de la lunette arrière (^02/04) | 20A
48. | Indicateur de direction, signalisation d'urgence | 15A
49. | VW Polo 4 Fusible allume-cigare | 15A
50. | Appareil de commande multifonction 2, antivol, verrouillage central | 15A
51. | Système audio, système de navigation | 15A
52. | Avertisseur sonore, essuie-glace, lave-glace | 20A
53. | Moteur électrique pour lève-vitre de la porte arrière droite | 25A
54. | Phare gauche - feu de croisement, correcteur de phares | 15A

Boîte de relais

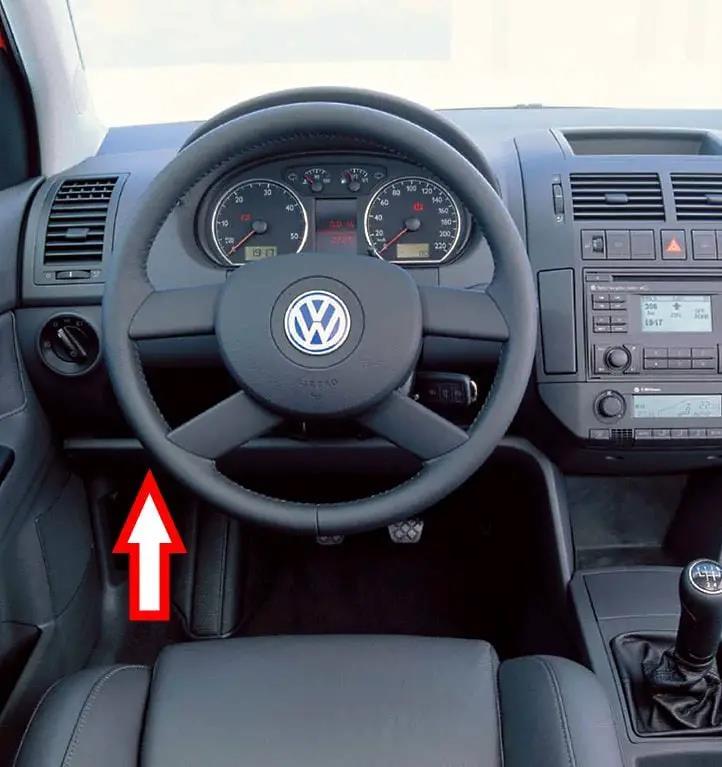

Situé sous le tableau de bord, côté conducteur.

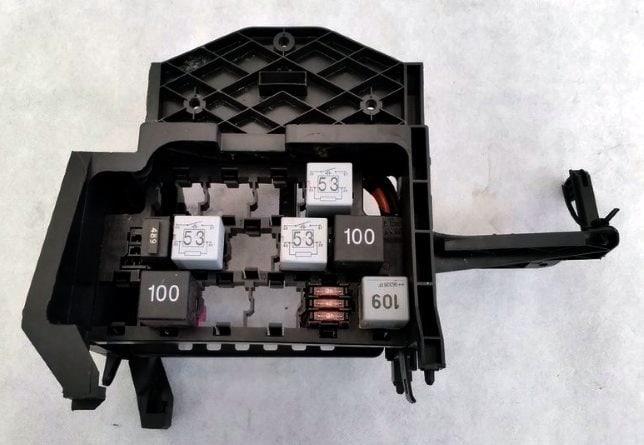

Vue d'ensemble.

Tableau des relais

N° | Plan
1. | réserve
2. | Circuits d'alimentation Motronic
3. | Bougies de préchauffage (100)
4. | Pompe d'alimentation en carburant (TDI) (53)
5. | (449) Relais pour feu de position de porte, lampes d'éclairage de porte
6. | Pompe de nettoyage des phares (53)
7. | Verrouillage du démarreur (126)
8. | 1 Chauffage d'appoint, faible puissance (53)
9. | 2 Chauffage d'appoint, puissance élevée (diesel) (100)
10. | Système de gestion du moteur (essence, sauf AXU) (53/429)
11. | Circuits auxiliaires d'allumage, borne de décharge de relais X (18)
12. | Relais de démarrage (système de carburant) (essence, sauf AXU) (404)
13. | Pompe à essence (moteur à essence, sauf AXU) .(167)
14. | Boîte à fusibles du circuit de chauffage autonome
15. | Système de gestion du moteur (diesel) (109)

Tous les modules électroniques

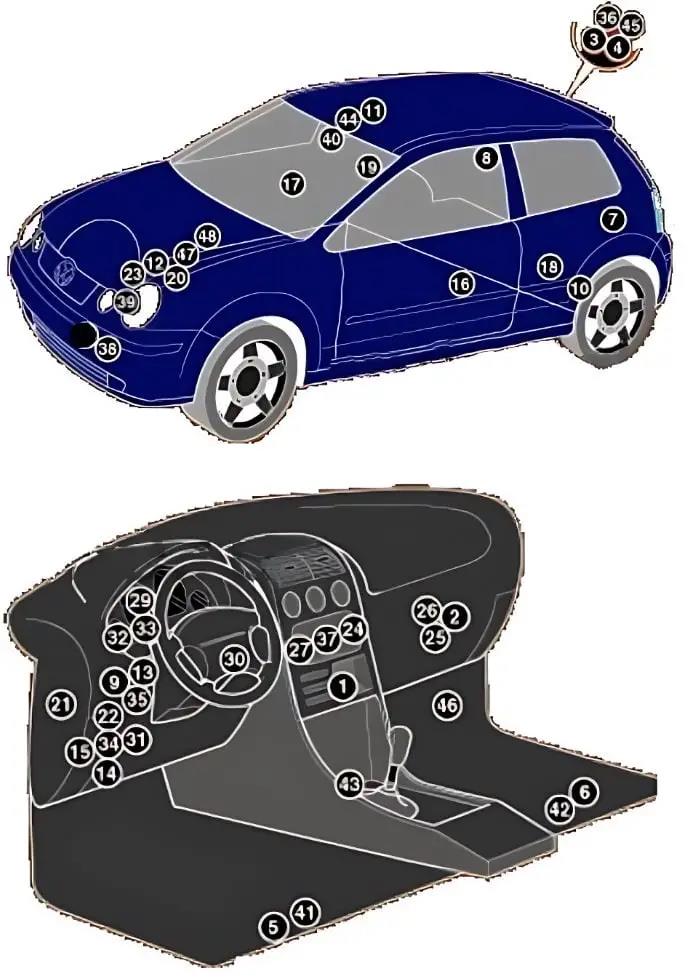

Structure générale du système électrique du véhicule.

No | Composant
1. | Unité dans le tableau de commande du climatiseur/chauffage
2. | Unité dans le tableau de commande du moteur du ventilateur du climatiseur/chauffage (avec régulation automatique de la température)
3. | Amplificateur de signal d'antenne dans l'antenne du système audio
4. | Amplificateur de signal d'antenne dans l'antenne du système audio (navigation)
5. | Capteur de choc latéral, sous le siège avant côté conducteur
6. | Capteur de choc latéral, sous le siège avant côté passager
7. | Capteur de choc latéral compartiment à bagages, derrière le revêtement gauche, à l'arrière gauche (rideau latéral gauche)
8. | Capteur de choc latéral, arrière droit (rideau latéral droit) - derrière le revêtement droit, coffre à bagages
9. | Centrale de commande de l'alarme antivol
10. | Avertisseur sonore de l'alarme antivol - derrière le revêtement du passage de roue arrière gauche
11. | Capteur de changement de volume (antivol) - ampoule d'habitacle avant
12. | Batterie
13. | Unité de commande du verrouillage central - dans l'unité de commande multifonctionnelle 2
14. | Connecteur de diagnostic (DLC)
15. | Unité de diagnostic - dans le calculateur multifonction 1
16. | Unité de commande des fonctions de porte, avant gauche
17. | Contrôleur de fonction de porte, avant droit
18. | Contrôleur de fonction de porte, arrière gauche (verrouillage central / lève-vitre)
19. | Commande de fonction de porte arrière droite (verrouillage central / lève-vitres)
20. | Centrale de commande du moteur de ventilateur - avec EXU de climatisation
21. | Boîte à fusibles et à relais dans le tableau de bord n° 1
22. | Boîte à fusibles et à relais dans le tableau de bord n° 2
23. | Boîte à fusibles/boîte de relais, compartiment moteur - au-dessus de la batterie
24 | Fusible supplémentaire (5A/7,5A/10A) - à l'arrière de l'unité de commande du système audio/de navigation
25. | Résistance du moteur du ventilateur de chauffage (régulation manuelle de la température) - unité de ventilation
26. | Résistance du moteur du ventilateur de chauffage (régulation automatique de la température) - dans l'unité de commande du moteur du ventilateur de climatisation/chauffage
27. | Unité de commande du chauffage - dans le panneau de commande du chauffage - sans climatisation
28. | Signaux acoustiques - derrière le pare-chocs avant
29. | Unité de commande de l'antidémarrage dans le combiné d'instruments
30. | près de la serrure de contact - antenne annulaire du système antidémarrage
31. | Indicateur de direction / relais de signalisation - dans le calculateur multifonctions 1
32. | calculateur de combiné d'instruments, affichage numérique multifonctions - dans le combiné d'instruments - fonctions : antidémarrage, avertisseurs et clignotants
33. | Avertisseur de lampes allumées - dans le combiné d'instruments
34. | Commande multifonctions 1 - sous la boîte à fusibles / relais 2 Fonctions du tableau de bord :
Système de maintien de la vitesse, rétroviseurs extérieurs électriques/chauffants, relais de démarrage (système de carburant), dégivrage de la lunette arrière, klaxon, clignotants, dispositif d'alerte d'urgence, lampes intérieures, essuie-glace arrière, feux de recul (boîte automatique), lave-glace, lave-vitre
35ème | Commande multifonctionnelle 2 fonctions : Système antivol, verrouillage central, rétroviseurs extérieurs électriques et chauffants, vitres électriques
36. | Antenne du système de navigation dans l'antenne du système audio
37. | Unité de commande du système de navigation dans le panneau de commande du système de navigation/de la radio
38. | Capteur de température extérieure - derrière le pare-chocs avant
39. | Unité de commande de la direction assistée
40. | Capteur de pluie - dans le rétroviseur intérieur
41. | Commande de chauffage sous le siège avant du conducteur
42. | Commande de chauffage sous le siège du passager avant 42 Commande de chauffage sous le siège du passager avant
43. | Appareil de commande derrière la console centrale SRS
44. | Unité de commande du toit ouvrant - derrière l'ampoule de l'habitacle
45. | Antenne du téléphone - dans le système audio
46. | Unité de commande de l'interface téléphonique - emplacement avant droit
47. | Unité de commande de la boîte de vitesses électronique
48. | Capteur de vitesse - sauf 11/02 -> sans ABS - boîte de vitesses

Bloc d'alimentation embarqué

No | Description
1. | Boîtiers de raccordement dans les montants de la carrosserie
2. | Boîte à fusibles de la cabine (265_012)
3. | Boîtier de commande du secteur à bord
4. | Boîte de relais limousine (265_021)
5. | Distributeur de puissance (265_010)
6. | Fusibles dans le compartiment moteur au niveau de la batterie (265_009)
7. | Petit connecteur (265_005)
