ID.4 et ID.5 sont des véhicules électriques de VW basés sur la plateforme MEB et ont été les premiers crossovers de la gamme électrique de la marque. En 2021, l'ID.4 a remporté le concours « World Car of the Year ». Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans les Volkswagen ID.4 et ID.5 (première génération ; marques de carrosserie E21 et E39 ; plate-forme MEB) 2020, 2021, 2022, 2022, 2023, 2024 année modèle.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. Nous allons marquer le fusible de l'allume-cigare.
Dans le compartiment intérieur
La boîte à fusibles se trouve sous le tableau de bord, sur le côté gauche.

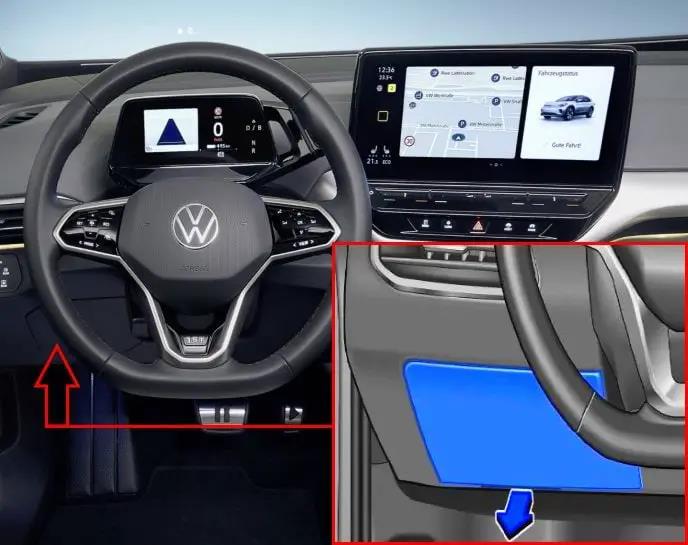

Photo - Exemple d'emplacement pour les véhicules avec direction à gauche.

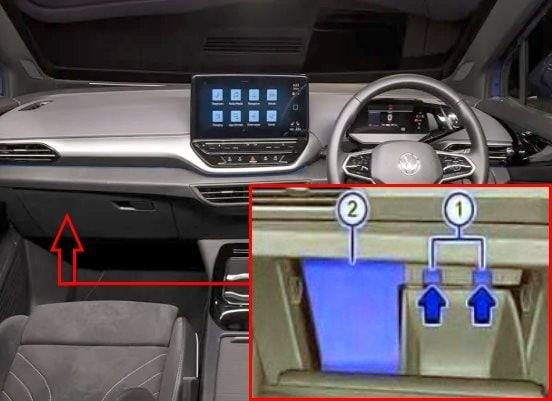

Photo - Exemple d'emplacement pour les véhicules avec direction à droite.

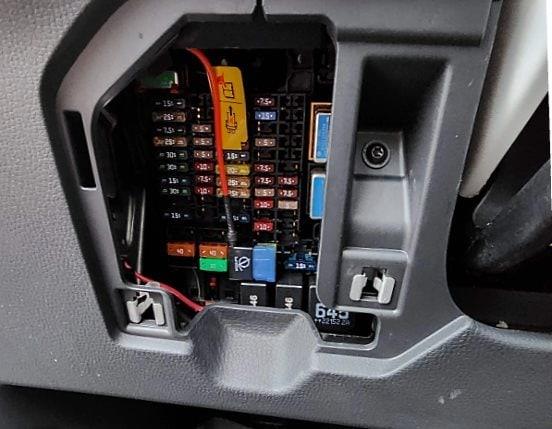

Exemple d'accès.

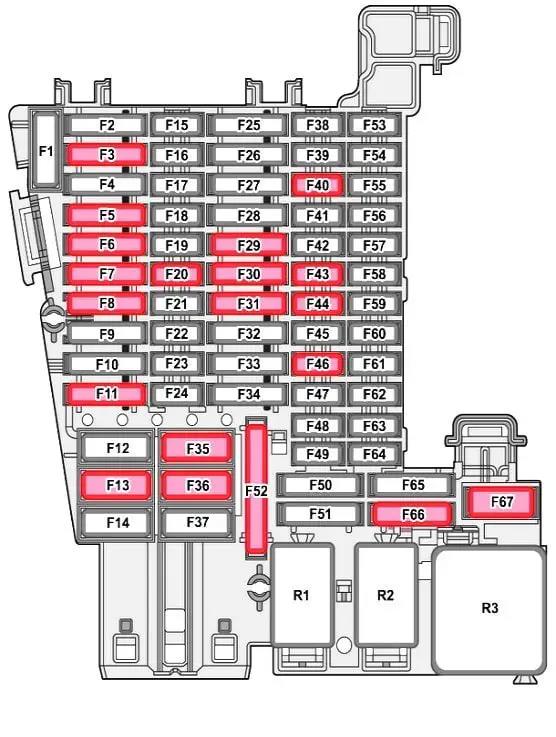

Schéma
No | Affectation des fusibles | Ampères
F1. | vide
F2. | Module de commande d'airbag | 15A
F3. | Module de commande de détection de remorque | 25A
F4. | Caméra frontale pour systèmes d'assistance à la conduite | 7,5A
F5. | Module de commande du réseau de bord (éclairage extérieur gauche) | 25A
F6. | Module de commande du réseau de bord (éclairage intérieur) | 30A
F7. | Module de commande du chauffage et de la climatisation (sièges chauffants) | 30A
F8. | Module de commande de réglage du toit ouvrant | 15A
F9. | Module de commande de la porte du conducteur et du hayon (pour les modèles avec conduite à gauche) ou module de commande de la porte du passager et du hayon côté passager (pour les modèles avec conduite à droite) | 30A
F10. | Unité centrale de feux arrière, feu arrière gauche | 10A
F11. | Module de commande pour détection de remorque | 15A
F12. | Vide
F13. | Module de commande du réseau de bord (verrouillage central) | 40A
F14. | Module de commande du système audio numérique | 30A
F15. | Vide
F16. | Vide
F17. | module de commande de changement de voie, module de commande d'aide au stationnement | 5A
F18. | Module de commande d'ouverture du couvercle de coffre, module de commande du système d'autorisation d'accès et de démarrage mobile, interface pour système d'accès et de démarrage, module de générateur de bruit moteur 2, module de commande de verrouillage électronique de la colonne de direction | 5A
F19. | Unité de commande de l'affichage du système d'information du conducteur, unité de commande du système d'appel d'urgence et unité de communication | 5A
F20. | Port USB 1, appareil de commande pour la stabilisation de l'émission et de la réception, support de téléphone | 7,5A / 10A
F21. | Commande de la caméra de recul, poignée du capot arrière | 7,5A
F22. | Unité de commande du moteur | 10A
F23. | Module de commande pour l'accès à Internet | 5A
F24. | Unité de feux arrière centre, groupe de feux arrière droit | 10A
F25. | Ceinture de sécurité avant gauche | 25A
F26. | Module de commande de la porte du conducteur et du hayon (pour les modèles avec conduite à droite) ou module de commande de la porte du passager et du hayon côté passager (pour les modèles avec conduite à gauche) | 30A
F27. | Ceinture de sécurité avant droite | 25A
F28. | Prise de service du système haute tension, appareil de commande du régulateur de batterie | 10A
F29. | Appareil de commande pour la détection de remorque | 15A
F30. | Appareil de commande de l'électronique d'information 1 | 20A / 25A
F31. | Appareil de commande pour la détection de la remorque | 25A
F32. | Appareil de commande du réseau de bord (éclairage extérieur droit) | 25A
F33. | Vide
F34. | Appareil de commande du chauffage et de la climatisation | 15A
F35. | Chauffage de siège arrière | 40A
F36. | Appareil de commande du ventilateur d'air d'admission | 40A
F37. | Module de commande du hayon | 30A
F38. | Module de commande de réglage du siège avant | 7,5A
F39. | Module de commande de l'électronique de la colonne de direction | 15A
F40. | Avertisseur sonore | 7,5A / 10A
F41. | Interface de bus de données de diagnostic | 5A
F42. | Vide
F43. | Capteur de dioxyde de carbone cabine, capteur de température cabine, relais de dégivrage de la lunette arrière, appareil de commande et d'affichage de la climatisation arrière | 7,5A
F44. | commutateur d'éclairage (feux de croisement), appareil de commande pour lève-vitres dans la porte du conducteur, prise de diagnostic. Rétroéclairage, signalisation lumineuse, capteur de lumière et de pluie | 7,5A
F45. | Unité de commande de l'électronique de la colonne de direction | 5A
F46. | Module de commande de l'écran de projection, module de commande de l'écran d'information avant et module de commande | 7.5A / 10A
F47. | Module de commande d'amortissement à commande électronique | 10A
F48. | Connecteur USB 5V pour la recharge 1 | 7.5A / 10A
F49-F51. | Vide
F52. | Prise allume-cigare 12V no. 3 | 20A
F53-F57. | Vide
F58. | Boîtier de commande pour système d'accès et d'autorisation de démarrage mobile | 7.5A
F59. | Relais prise allume-cigare, rétroviseur intérieur anti-éblouissement automatique, unité de commande de détection d'occupation du siège | 7.5A
F60. | Connecteur de diagnostic | 7,5A
F61. | Puissance d'entraînement électrique et électronique de commande | 5A
F62-F65. | Vide
F66. | Moteur d'essuie-glace arrière | 15A
F67. | Chauffage de la lunette arrière, filtre de fréquence de modulation FM | 30A
No. | Affectation des relais
R1. | Relais pour prises de courant
R2. | Relais pour alimentation en tension à la borne 15
R3. | Relais de chauffage de la lunette arrière
Dans le compartiment moteur

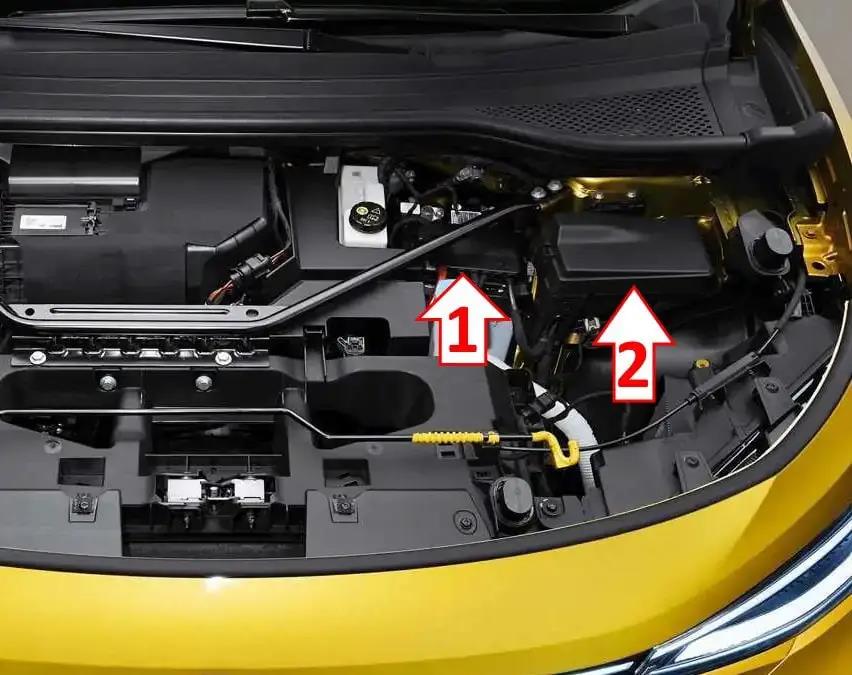

Emplacement des composants :
1 - Fusibles de puissance ;
2 - Boîte à fusibles principale.

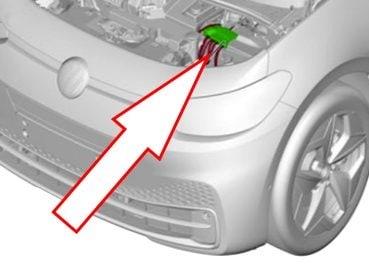

Boîte à fusibles de puissance
Il se compose de fusibles à haut rendement situés sur la borne positive de la batterie.

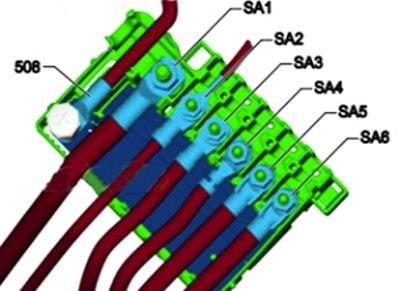

Plan
N° | Tableau des fusibles | Ampères
508e. | Batterie
SA1. | Transformateur de tension | 350A
SA2. | Module de commande de la direction assistée, module de commande de la surveillance de la batterie | 80A
SA3-SA4. | Boîte à fusibles dans l'habitacle | 100A
SA5. | Vide
SA6. | Boîte à fusibles principale sous le capot | 125A

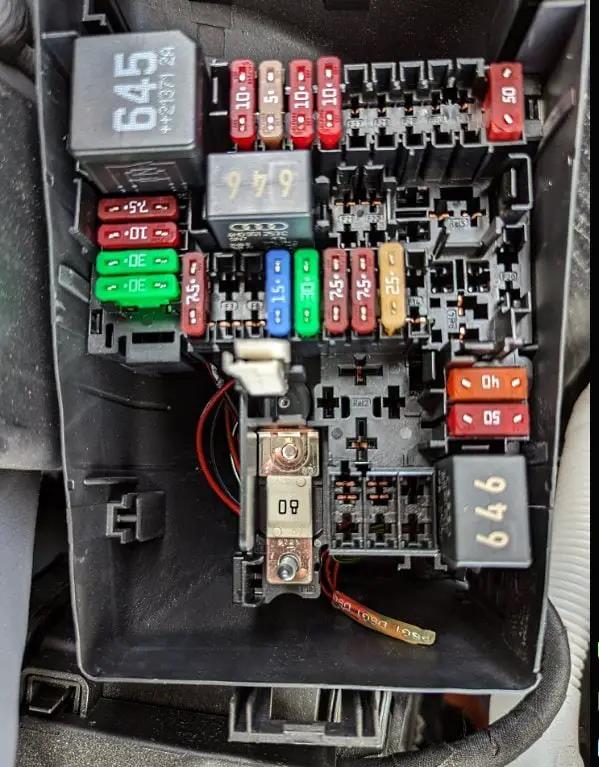

Boîte à fusibles principale
Exemple d'accès.
Schéma
N° | Affectation | Ampères
R1. | relais principal
R2. | Relais pour le chauffage du pare-brise
R3. | Relais d'avertisseur sonore
R4. | Vide
R5. | Vide
R6. | Relais de climatisation
F1. | Vide
F2. | Système ABS | 7,5A
F3. | Electronique de puissance et de contrôle du moteur, chargeur 1 pour batterie haute tension | 10A
F4. | Phare avant gauche | 30A
F5. | Phare avant droit | 30A
F6. | Régulateur de vitesse adaptatif | 7,5A
F7. | Essuie-glace avant droit | 30A
F8. | Vide
F9. | Avertisseur sonore | 15A
F10. | Essuie-glace avant gauche, module de commande du moteur d'essuie-glace | 30A
F11. | Relais de climatisation | 7.5A
F12. | Générateur de bruit moteur module 1 | 7,5A
F13. | Système ABS | 25A
F14. | Vidange
F15. | Système ABS | 40A
F16. | Ventilateur de radiateur | 50A
F17. | Chauffage du pare-brise | 40A
F18-F22. | Vidange
F23. | Appareil de commande du moteur | 10A
F24. | Ventilateur de radiateur | 5A
F25. | Elément chauffant PTC 3, pompe de refroidissement de la batterie haute tension | 10A
F26. | Moteur de commande du volet de radiateur, pompe de refroidissement pour circuit basse température | 10A
F27-F31. | Vide
F32. | Servomoteur d'assistance au freinage | 50A
| Matériaux connexes |
|---|
| Volkswagen ID.3 (E11)Première génération ; marque de carrosserie E11 ; années-modèles 2019, 2020, 2021, 2022, 2023. |
