L'ID.3 est le premier véhicule électrique de série de Volkswagen. Elle est construite sur la plateforme modulaire MEB. Le pack de batteries se trouve dans le plancher du véhicule. Il s'agit du premier véhicule de la série ID. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la VW ID.3 (première génération ; marque de carrosserie E11) 2019, 2020, 2021, 2022, 2023 années-modèles.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. Nous allons marquer le fusible de l'allume-cigare.
Dans le compartiment moteur

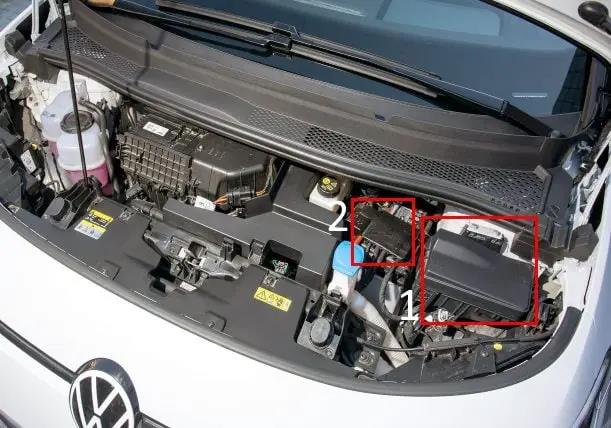

Disposition des composants :
1. boîte à fusibles principal ;
2. fusibles de forte puissance.
Boîte à fusibles principale

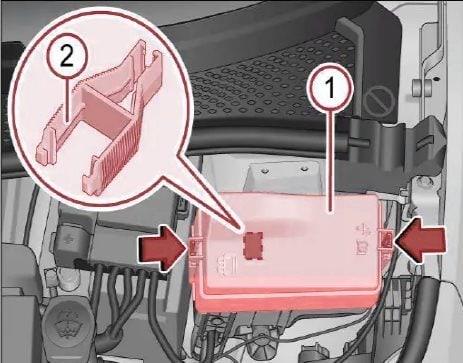

Pour y accéder, retire le couvercle de protection en libérant les verrous.

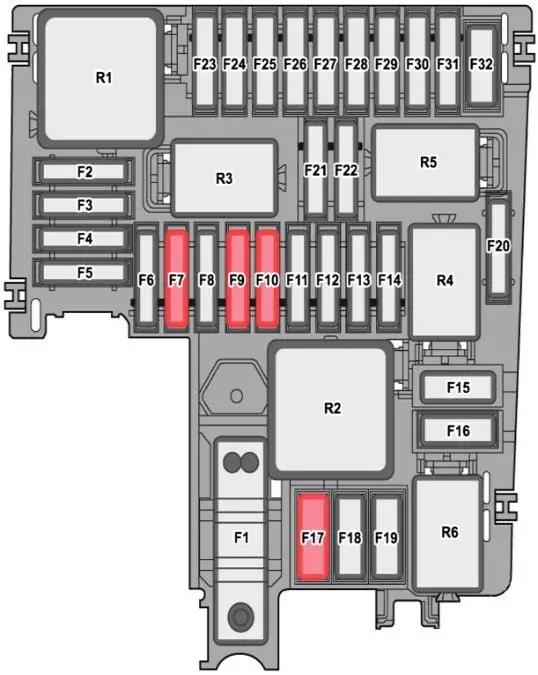

Schéma
No | Affectation des fusibles | Ampères
F1. | Non allumé
F2. | Système ABS | 7,5A
F3. | Electronique de puissance et de commande du moteur / convertisseur de tension | 10A
F4. | Phare avant gauche | 30A
F5. | Phare avant droit | 30A
F6. | Régulateur de vitesse adaptatif | 7,5A
F7. | Moteur d'essuie-glace côté passager | 30A
F8. | Non allumé
F9. | Avertisseur sonore | 15A
F10. | Moteur d'essuie-glace côté conducteur | 30A
F11. | Relais de climatisation | 7.5A
F12. | Générateur de bruit moteur module 1 | 7,5A
F13. | Système ABS | 25A
F14. | Non enclenché
F15. | Système ABS | 40A
F16. | Ventilateur de radiateur | 50A
F17. | Chauffage du pare-brise | 40A
F18-F22. | Non allumé
F23. | Appareil de commande du moteur | 10A
F24. | Ventilateur de radiateur | 5A
F25. | PTC / Pompe de refroidissement de l'élément chauffant 3 Batterie haute tension | 10A
F26. | Moteur du radiateur, circuit basse température Pompe de refroidissement | 10A
F27-F31. | Non enclenché
F32. | Servomoteur d'assistance au freinage | 50A
No. | Affectation des relais
R1. | Relais principal
R2. | Non enclenché
R3. | Relais d'avertisseur sonore
R4. | Non affecté
R5. | Non commuté
R6. | Relais de climatisation

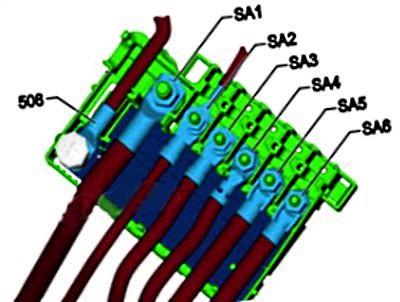

Fusibles de puissance
Une plaque de fusibles à haut pouvoir de coupure se trouve à proximité de la borne positive de la batterie.
Tableau d'affectation
N° | Utilisation prévue | Ampères
508e. | Batterie
SA1. | Transformateur de tension | 350A
SA2. | Unité de contrôle de la direction assistée, unité de contrôle de la batterie | 80A
SA3. | Porte-fusible dans l'habitacle | 100A
SA4. | Porte-fusibles | 100A
SA5. | Vide
SA6. | Boîte à fusibles sous le capot | 125A
À l'intérieur du véhicule
Emplacement de la boîte à fusibles.

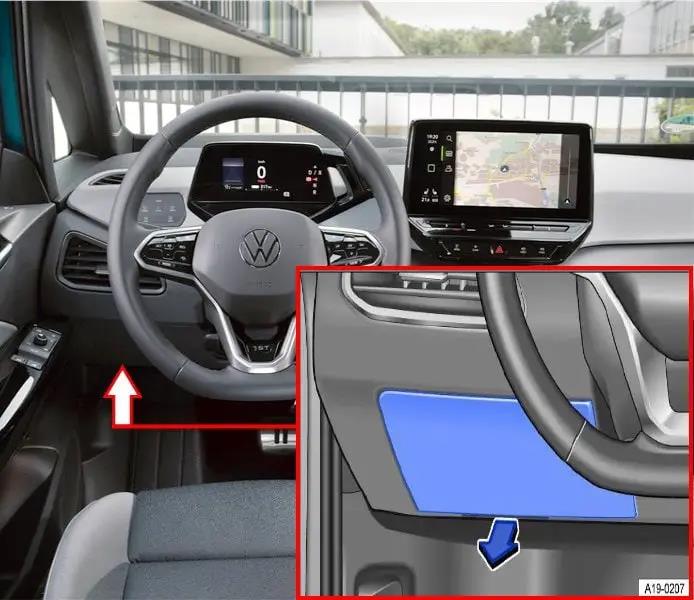

Véhicules avec direction à gauche.

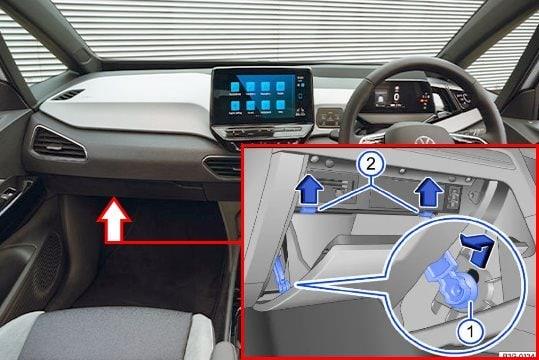

Volkswagen ID.3 Modèles avec direction à droite.

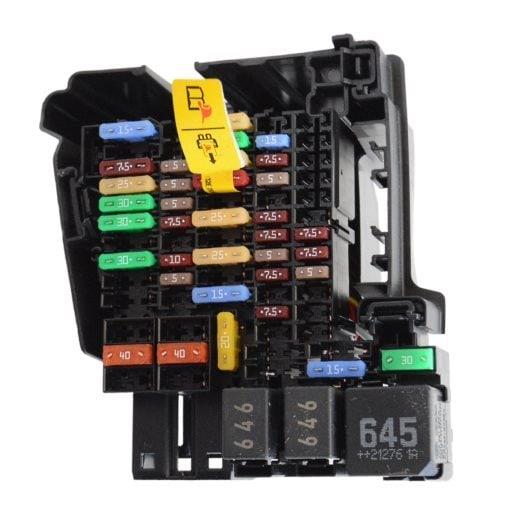

Photo - exemple.

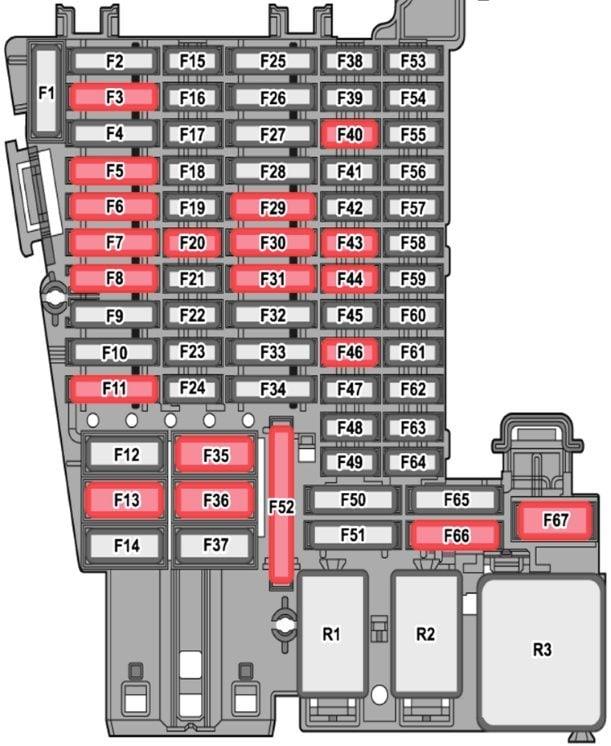

Schéma
N° | Affectation des fusibles | Ampères
F1. | vide
F2. | Airbags -J234- | 15A
F3. | Détection de remorque -J345- | 25A
F4. | Systèmes d'aide à la conduite Caméra frontale -R242- | 7,5A
F5. | Réseau de bord du véhicule -J519- | 20A
F6. | Réseau de bord -J519- | 30A
F7. | Climatisation et chauffage -J979- | 30A
F8. | Réglage du toit ouvrant -J245- | 15A
F9. | Commande de la porte du conducteur -J386- 1), Vitre électrique arrière côté passager -V472- 2), Lève-vitre arrière côté conducteur -V471- 1), Commande de la porte du passager -J387- 2) | 30A
F10. | Combinaison de feux arrière gauche -MX3- | 10A
F11. | Appareil de commande de détection de remorque -J345- | 15A
F12. | Vide
F13. | Réseau de bord du véhicule -J519- | 40A
F14. | Système audio numérique -J525- | 30A
F15. | Vide
F16. | Vide
F17. | Assistant de changement de voie -J769- ; Unité de commande pour l'aide au stationnement -J446- ; Rétroviseur extérieur côté conducteur -VX4- : Témoin d'assistance au changement de voie dans le rétroviseur extérieur gauche -K312- 1) ou témoin d'assistance au changement de voie dans le rétroviseur extérieur droit -K311- 2) / Rétroviseur extérieur côté passager -VX5- : Clignotant d'assistance au changement de voie dans le rétroviseur extérieur gauche -K312- 1) ou clignotant d'assistance au changement de voie dans le rétroviseur extérieur droit -K311- 2) | 5A
F18. | Module de commande pour le verrouillage électronique de la colonne de direction -J764-, interface pour le système d'admission et de démarrage du moteur -J965-, modules anti-intrusion (-J1192-, -J1193-, -J1193-, -J1194-, -J1195-), module de lecture de carte à puce -J676- | 5A
F19. | Unité de commande de l'écran du système d'information du conducteur -J1254-, unité de commande et de communication du module d'appel d'urgence -J949- | 5A
F20. | Prise de charge USB 1 -U41-, support de téléphone -R126-, unité de commande pour la stabilisation de l'émission et de la réception -R308- | 10A
F21. | Poignée du capot arrière -EX37-, boîtier de commande de la caméra de recul -J928- | 7.5A
F22. | Appareil de commande du moteur -J623- | 10A
F23. | Appareil de commande pour l'accès à Internet -J666- | 5A
F24. | Combinaison de feux arrière droit -MX4- | 10A
F25. | Ceinture de sécurité avant gauche -NX10- | 25A
F26. | moteur de lève-vitre côté passager arrière -V472- 1), moteur de lève-vitre côté conducteur -V471- 2), commande de porte côté passager -J387- 1), commande de porte côté conducteur -J386- 2) | 30A
F27. | ceinture de sécurité avant droite -NX11- | 25A
F28. | Prise de service système haute tension, appareil de commande pour régulation de la batterie -J840-, convertisseur de tension -A19- | 10A
F29. | Détection de remorque -J345- | 15A
F30. | Electronique d'information appareil de commande 1 -J794- | 20A
F31. | Détecteur de remorque -J345- | 25A
F32. | Réseaux de bord -J519- | 25A
F33. | Vide
F34. | Chauffage et climatisation -J979- | 15A
F35. | Vide
F36. | Ventilateur d'alimentation -J126- | 40A
F37. | Vide
F38. | Réglage de la position du siège avant | 7.5A
F39. | Unité de commande de l'électronique de la colonne de direction -J527- | 15A
F40. | Avertisseur sonore -H12- | 10A
F41. | Interface de bus de données de diagnostic -J533- | 5A
F42. | Vide
F43. | Capteur de température intérieure -G1090-, relais de chauffage de lunette arrière -J9-, capteur de dioxyde de carbone -G929- | 7.5A
F44. | Capteur d'alarme de sécurité -G578-, Capteur de pluie et de luminosité -G397-, Panneau de commande d'éclairage -EX59-, Panneau de commande des lève-vitres électriques -EX31-, Module de commutation central avant -EX22-, Connecteur de diagnostic -U31-, Éclairage intérieur avant -WX1-, Barre lumineuse dynamique 1 pour informations sur le panneau avant -L385- | 7.5A
F45. | Unité de commande de l'électronique de la colonne de direction -J527- | 5A
F46. | Boîtier de commande de l'écran de projection -J898-, écran d'information avant -J685- | 10A
F47. | à partir de juillet 2020 : appareil de commande spécial avec capteurs intégrés pour la détection des mouvements de roulis, d'inclinaison et de tangage de la carrosserie. -J250- | 10A
F48. | Port de charge USB 1 -U37- | 10A
F49-F51. | Vidange
F52. | Prise 12V 3, fusible allume-cigare -U19- | 20A
F53-F57. | Vide
F58. | Contrôleur de lecteur de carte à puce -J676- | 7,5A
F59. | Rétroviseur intérieur avec système anti-éblouissement automatique -Y7-, relais de prise -J807- | 7,5A
F60. | Connecteur de diagnostic -U31- | 7,5A
F61. | Puissance moteur et électronique de commande -JX1- | 5A
F62-F65. | Vide
F66. | Moteur d'essuie-glace arrière -V12- | 15A
F67. | Chauffage de la lunette arrière -Z1- | 30A
N° | Affectation des relais
R1. | Relais prise USB
R2. | Relais pour alimentation en tension à la borne -15 -
R3. | Relais de chauffage de la lunette arrière
Note :
1) Modèles avec direction à gauche ;
2) Modèles avec direction à droite.

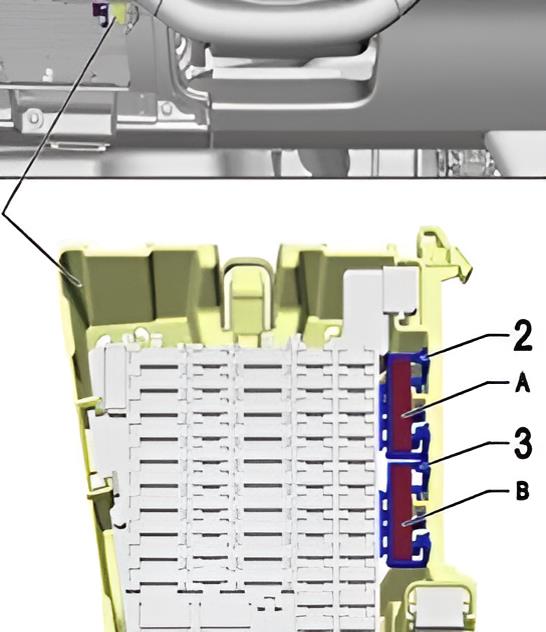

Plusieurs fusibles individuels se trouvent à proximité de l'unité principale.
A - Réglage du siège conducteur 15A ;
B - réglage du siège du passager 15A.
