Début 2016, Skoda a présenté une version restylée de la Rapid, dont la première mondiale a eu lieu en mars au Salon de l'automobile de Genève. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais de la Skoda Rapid (première génération ; restylage ; codes de carrosserie NH1 / NH3). Années de production : 2016, 2017, 2018, 2019, 2020.
Vous trouverez ci-dessous l'emplacement, la description et les illustrations des boîtes à fusibles. Les mentions « Allume-cigare » et « Démarreur » sont indiquées en gras.
Dans l'habitacle
Deux boîtes à fusibles sont situées dans l'habitacle pour assurer la protection des circuits électriques du véhicule.
Boîte à fusibles
L'emplacement de ce boîtier est identique sur les versions avec conduite à gauche ou à droite : il se situe sous la colonne de direction.

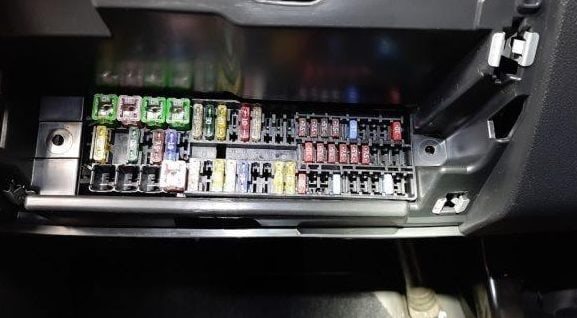

Exemple d'accès au boîtier.

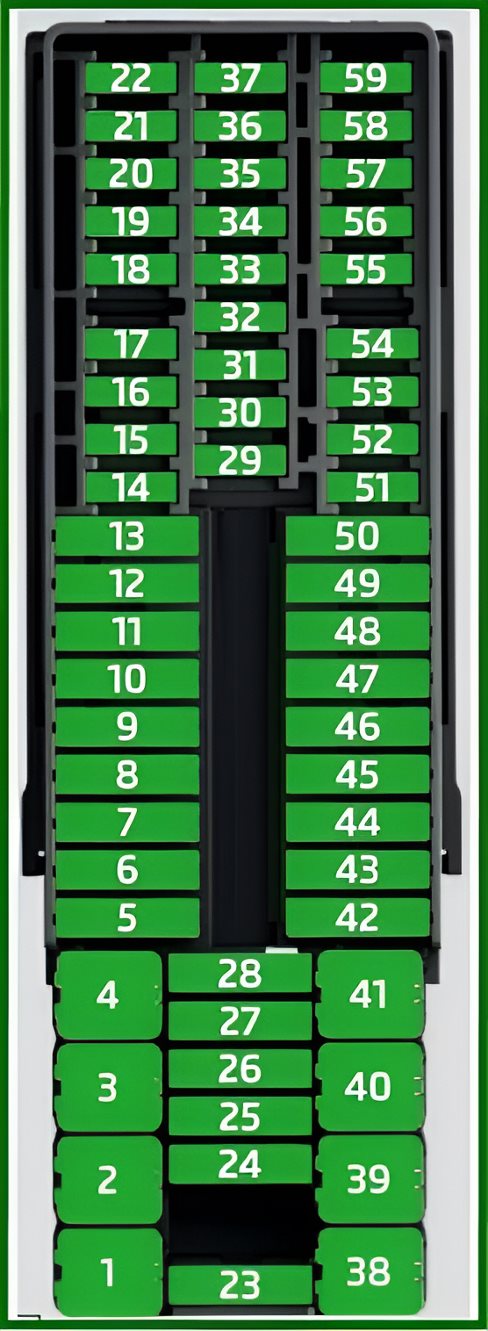

Schéma
N° | Affectation | Ampérage
1. | Feu de route gauche | 40 A
2. | Verrouillage centralisé, lave-glace avant et arrière (uniquement avec KESSY ou pare-brise chauffant) | 30 A
3. | Relais d'allumage | 40 A / 30 A
4. | Feu de route droit | 40 A
5. | Lève-vitre conducteur | 25 A
6. | Calculateur de réseau de bord (BCM) - éclairage intérieur | 30 A
7. | Avertisseur sonore | 20 A
8. | ESC - calculateur d'attelage (côté gauche)
9. | Comodo de direction, calculateur moteur, ESC, calculateur de boîte de vitesses, direction assistée | 10 A
10. | Lève-vitre arrière gauche
11. | Lave-phares
12. | Écran d'affichage, système de navigation
13. | Équipement taxi
14. | Comodo de direction, commutateur d'éclairage, appel de phares, capteur de pluie | 7,5 A
15. | Climatisation, prise de diagnostic, pare-brise chauffant | 7,5 A
16. | Combiné d'instruments, système d'appel d'urgence | 7,5 A
17. | Alarme antivol, avertisseur sonore
18. | Chauffage des sièges arrière
19. | Vide
20. | Vide
21. | Vide
22. | Lave-glace avant et arrière (sans KESSY ni pare-brise chauffant) | 10 A
23. | Chauffage des sièges avant | 20 A
24. | Ventilateur de chauffage / climatisation | 30 A
25. | Vide
26. | Commande de chauffage des sièges avant | 7,5 A
27. | Essuie-glace arrière
28. | Vide
29. | Airbags | 10 A
30. | Lève-vitres électriques, contacteur de feux de recul, climatisation automatique (Climatronic), aide au stationnement, réglage des rétroviseurs extérieurs, alimentation de la platine de commandes centrale, alimentation de la platine de commandes latérale, rétroviseur intérieur jour/nuit automatique, commande des feux de détresse | 7,5 A
31. | Pompe à carburant, ventilateur de radiateur, relais de lave-glace | 7,5 A
32. | Prise de diagnostic, correcteur de portée des phares, comodo de direction, éclairage intérieur | 7,5 A
33. | Relais de démarreur, contacteur de la pédale d'accélérateur | 7,5 A
34. | Gicleurs de lave-glace chauffants | 7,5 A
35. | Vide
36. | Prise de charge USB
37. | Capteur radar (Front Assist)
38. | Vide
39. | Chauffage d'appoint électrique
40. | Vide
41. | Dégivrage de la lunette arrière | 30 A
42. | Lève-vitre passager avant | 25 A
43. | Calculateur d'attelage - contact dans la prise de courant
44. | Fusible de l'allume-cigare Skoda Rapid, prise 12 V dans l'habitacle, prise 12 V dans le coffre | 20 A
45. | Lève-vitre arrière droit
46. | Lave-glace, comodo de direction | 15 A
47. | Calculateur d'attelage - contact dans la prise de courant
48. | Calculateur d'attelage - feu droit
49. | Fusible de la pompe à carburant | 20 A
50. | Système d'infodivertissement | 20 A
51. | Rétroviseurs extieurs dégivrants | 10 A
52. | Système KESSY
53. | Antivol de direction électrique
54. | ABS / ESC | 15 A
55. | Vide
56. | Vide
57. | Vide
58. | Chauffage des sièges arrière
59. | Vide
Boîte à relais

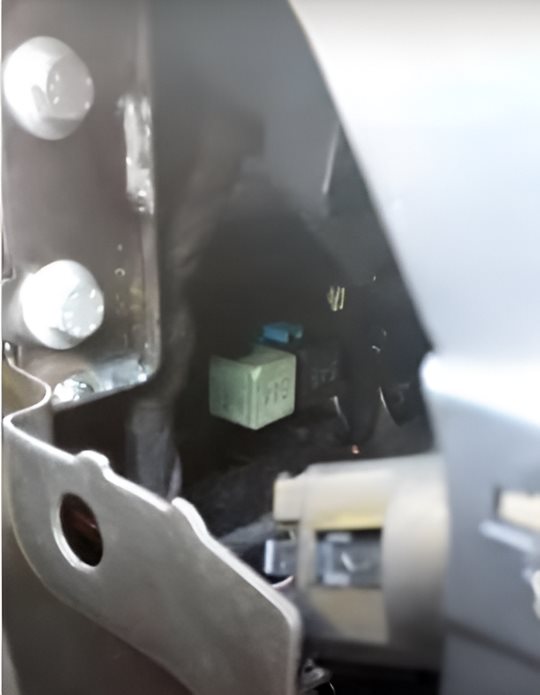

Le boîtier de relais se situe derrière la boîte à fusibles principale, sur un support spécifique. Pour faciliter l'accès, vous pouvez retirer une partie de la garniture inférieure de la planche de bord.

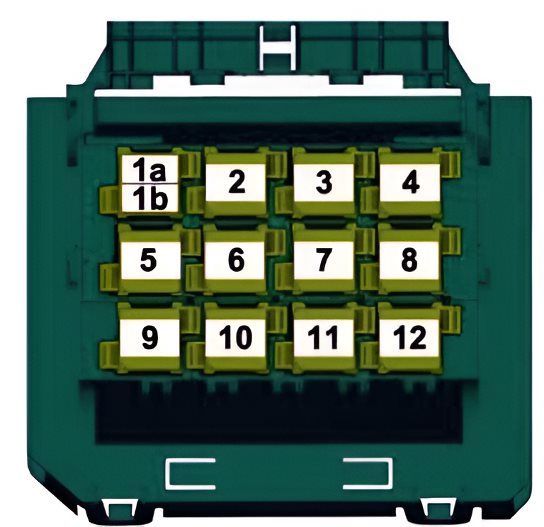

Légende des éléments de ce bloc : 1A - relais de la pompe à carburant ; 1B - relais auxiliaire ; 5 - relais de l'élément chauffant d'appoint (PTC) ; 6/645 - relais de lave-phares.
Dans le compartiment moteur

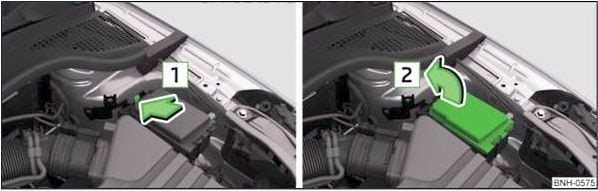

Emplacement - Type 1.
Emplacement - Type 2.

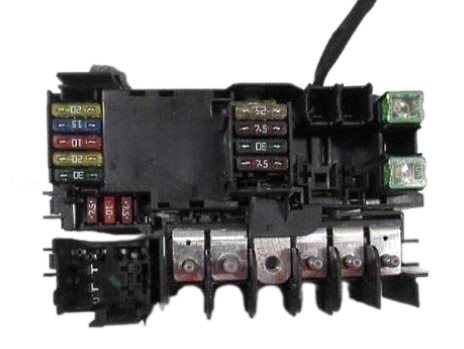

Photo d'illustration.
Schéma
N° | Affectation
1. | Ventilateur de radiateur
2. | Système de préchauffage (moteur Diesel)
3. | ABS / ESC
4. | Chauffage d'appoint électrique - circuit 2
5. | Chauffage d'appoint électrique - circuit 3
6. | Boîte de vitesses automatique
7. | Calculateur moteur
8. | Essuie-glace avant
9. | Calculateur de réseau de bord (BCM), boîtier de surveillance de la batterie
10. | ABS / ESC
11. | Vide
12. | Composants moteur
13. | Contacteur de pédale de frein
14. | Composants moteur, bobine de relais de pompe à carburant, ventilateur de radiateur, pompe de liquide de refroidissement
15. | Calculateur moteur
16. | Démarreur
17. | Calculateur moteur
18. | Composants moteur, bobines de relais du chauffage électrique d'appoint
19. | Sonde lambda
20. | Système de préchauffage, chauffage du reniflard de carter
