La Skoda Rapid a fait ses débuts à l'automne 2012 au Salon de l'automobile de Paris. Au sein de la gamme du constructeur tchèque, ce nouveau modèle venait s'insérer entre la Fabia et l'Octavia. Un an plus tard, la version à hayon (Spaceback) a été présentée. Dans cet article, nous détaillons l'affectation des fusibles et des relais de la Skoda Rapid (première génération ; types de carrosserie NH1 / NH3). Années de production : 2012, 2013, 2014, 2015.
Vous trouverez ci-dessous les emplacements, les schémas et les photos des boîtes à fusibles. L'élément « Allume-cigare » est indiqué en gras.
Dans l'habitacle

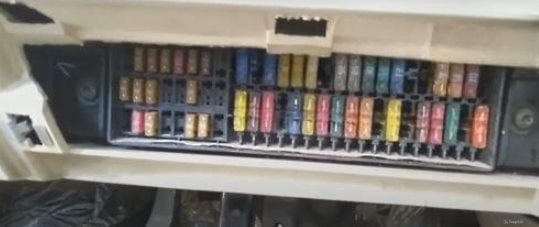

La boîte à fusibles se situe du côté conducteur, sous le tableau de bord, derrière le cache de protection.

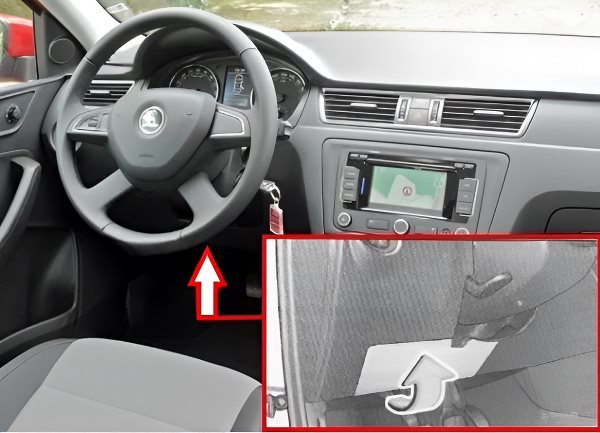

Aperçu de l'accès.

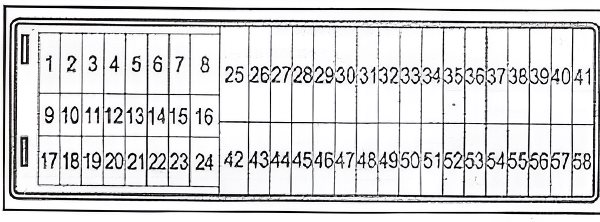

Schéma de la boîte à fusibles
N° | Affectation | Ampérage
1. | Contact S | 5 A
2. | Système Start-Stop | 5 A
3. | Combiné d'instruments, réglage du site des phares, téléphone, capteur de niveau d'huile | 7,5 A
4. | Calculateur ABS/ESC | 5 A
5. | Moteur essence : régulateur de vitesse | 5 A
6. | Feux de recul (calculateur habitacle) | 10 A
7. | Allumage, calculateur moteur, boîte de vitesses automatique | 10 A
8. | Contacteur de pédale de frein, contacteur de pédale d'embrayage, motoventilateur de refroidissement | 5 A
9. | Commande de chauffage, commande de climatisation, aide au stationnement (Parktronic), lève-vitres, motoventilateur de refroidissement, gicleurs de lave-glace chauffants | 5 A
10. | Convertisseur DC/DC
11. | Commande des rétroviseurs extérieurs | 5 A
12. | Calculateur de détection de remorque
13. | Levier de sélection et calculateur de boîte de vitesses automatique | 10 A
14. | Réglage du site des phares | 10 A
15. | Caméra de recul | 5 A
16. | Direction assistée, capteur de vitesse, calculateur moteur | 10 A
17. | Système multimédia (Start-Stop), feux de circulation diurne | 5 A
18. | Dégivrage des rétroviseurs extérieurs | 7,5 A
19. | Contacteur d'allumage | 15 A
20. | Calculateur moteur, module de pompe à carburant | 15 A
21. | Feux de recul (boîte de vitesses automatique), projecteurs antibrouillard avec fonction intersection (CORNER) | 10 A
22. | Commande de climatisation, commande de chauffage, combiné d'instruments, téléphone, capteur d'angle de braquage, volant multifonction, blocage de retrait de la clé de contact | 7,5 A
23. | Éclairage intérieur et du coffre à bagages, feux de position | 15 A
24. | Calculateur de réseau de bord | 5 A
25. | Réserve
26. | Essuie-glace arrière | 15 A
27. | Réserve
28. | Électrovanne du réservoir à charbon actif (moteur essence), chauffage d'appoint à coefficient de température positif (PTC) | 10 A
29. | Système d'injection, pompe de liquide de refroidissement | 10 A
30. | Pompe à carburant, régulateur de vitesse, allumage | 20 A
31. | Sonde lambda | 10 A
32. | Régulateur de pression, injecteurs | 20 A
33. | Composants moteur | 20 A
34. | Pompe à vide, calculateur moteur
35. | Commutateur d'éclairage, feux de position, éclairage de plaque d'immatriculation, lave-projecteurs | 5 A
36. | Feux de route | 15 A
37. | Feu antibrouillard arrière, convertisseur DC/DC | 5 A
38. | Projecteurs antibrouillard | 10 A
39. | Pulseur d'air de chauffage | 30 A
40. | Réserve
41. | Chauffage des sièges avant | 20 A
42. | Lunette arrière dégivrante | 30 A
43. | Avertisseur sonore | 15 A
44. | Essuie-glace avant | 30 A
45. | Verrouillage centralisé, déverrouillage du hayon | 20 A
46. | Alarme antivol | 7,5 A
47. | Allume-cigare, prise 12 V du coffre | 15 A
48. | ABS | 15 A
49. | Clignotants, feux stop | 15 A
50. | Convertisseur DC/DC, système multimédia | 10 A
51. | Lève-vitres électriques (porte conducteur et arrière gauche) | 30 A
52. | Lève-vitres électriques (porte passager et arrière droite) | 30 A
53. | Pompe de lave-glace | 15 A
54. | Système Start-Stop (combiné d'instruments), palettes au volant, volant multifonction | 5 A
55. | Boîte de vitesses automatique | 30 A
56. | Lave-projecteurs | 25 A
57. | Feu de croisement gauche | 15 A
58. | Feu de croisement droit | 15 A
Les relais se situent derrière la boîte à fusibles principale, sur un support dédié. Pour faciliter l'accès, il est possible de retirer une partie de la garniture du tableau de bord.
Légende du bloc de relais : 1A – relais de pompe à carburant ; 1B – relais d'alimentation ; 5 – relais de chauffage d'appoint (PTC) ; 6/645 – relais de lave-projecteurs.

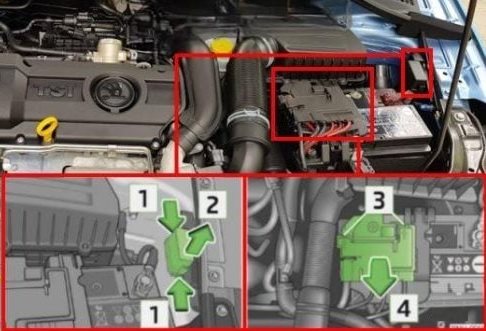

Dans le compartiment moteur

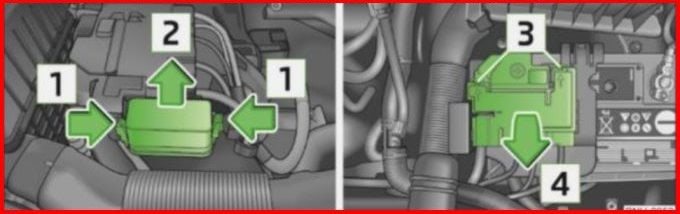

Type 1 : situé à côté de la batterie, il comprend la boîte à fusibles principale et un module additionnel attenant.
Type 2 : doté de fusibles de forte puissance près de la batterie et d'un boîtier additionnel sur le côté.

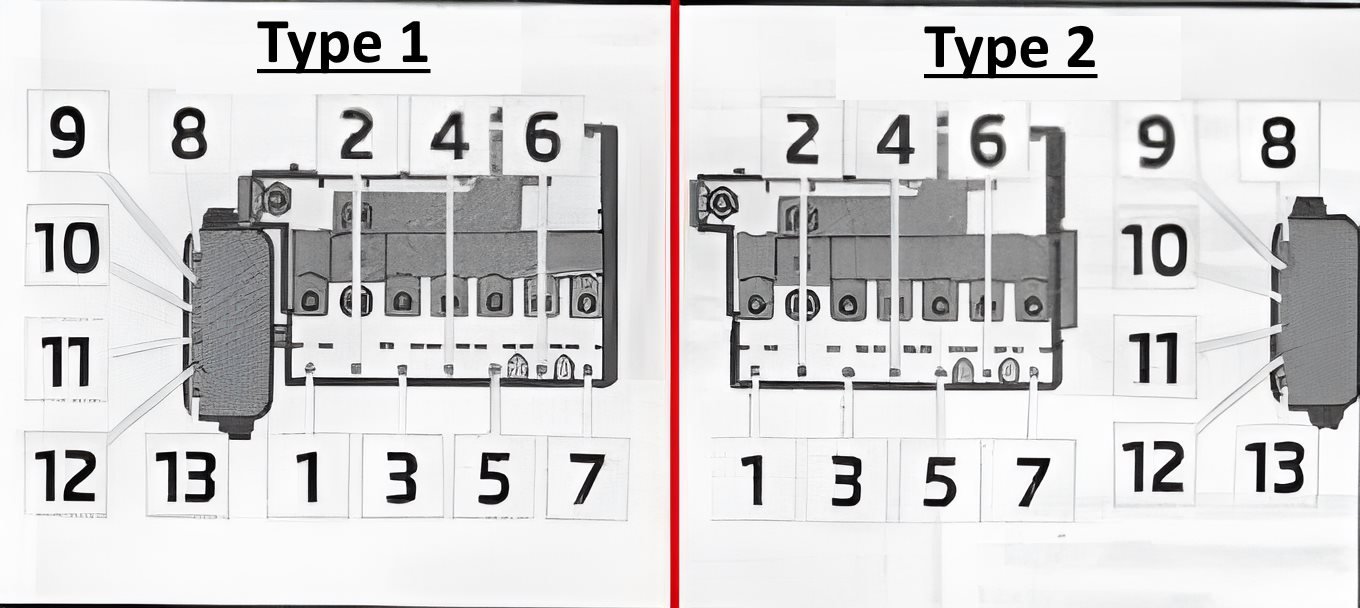

Schémas
N° | Affectation | Ampérage
1. | Alternateur | 175 A
2. | Réserve | 80 A
3. | Boîte à fusibles de l'habitacle (type 1), alimentation de la boîte à fusibles (type 2) | 60 A
4. | Chauffage d'appoint électrique (type 1), habitacle (type 2) | 40 A
5. | Habitacle
6. | Motoventilateur de refroidissement, calculateur de temps de préchauffage
7. | Direction assistée électrohydraulique
8. | ABS | 30 A
9. | Motoventilateur de refroidissement
10. | Boîte de vitesses automatique
11. | ABS | 5 A
12. | Calculateur de réseau de bord | 40 A
13. | Chauffage d'appoint électrique
Tutoriel vidéo pour accéder aux boîtes à fusibles et relais.
