Fusibles Renault Twingo 3 (C07), 2014 - 2019

Soumis par Georges Missir le

La Renault Twingo 3 a une architecture commune avec la Mercedes Smart. Le modèle est disponible avec un moteur à combustion traditionnel et un moteur électrique. Pour les modèles à moteur thermique, l'alliance Renault-Nissan a installé un moteur à trois cylindres. Pour les voitures électriques, Daimler fournit les batteries et Renault-Nissan les moteurs électriques. Dans cet article, nous allons examiner en détail l'affectation des fusibles dans la Renault Twingo (troisième génération ; plate-forme Smart Forfour ; marque de carrosserie C07) 2014, 2015, 2016, 2017, 2018, 2019 années-modèles.


Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. Nous allons marquer le fusible de l'allume-cigare.

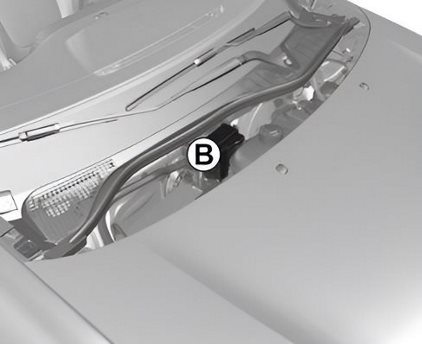

Dans le compartiment moteur

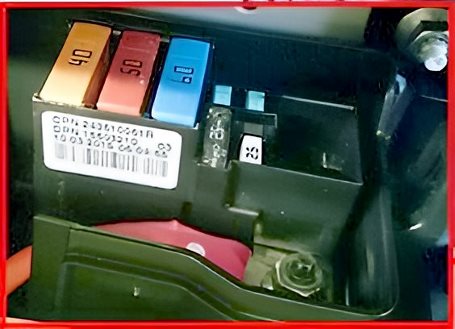

L'un des boîtiers à fusibles se trouve dans le soubassement.


Comme elle est difficile d'accès, il est recommandé de la faire remplacer par un concessionnaire.

Dans l'habitacle des passagers.

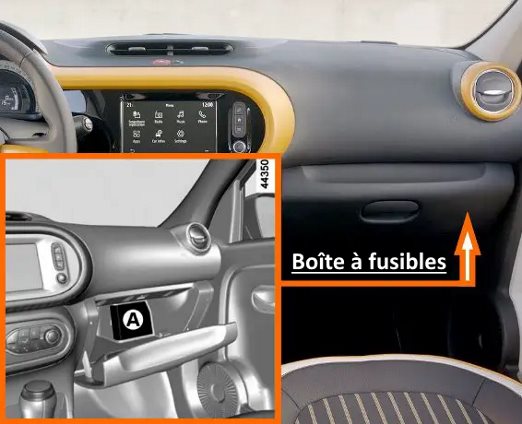

La boîte à fusibles se trouve du côté passager, derrière la boîte à gants.

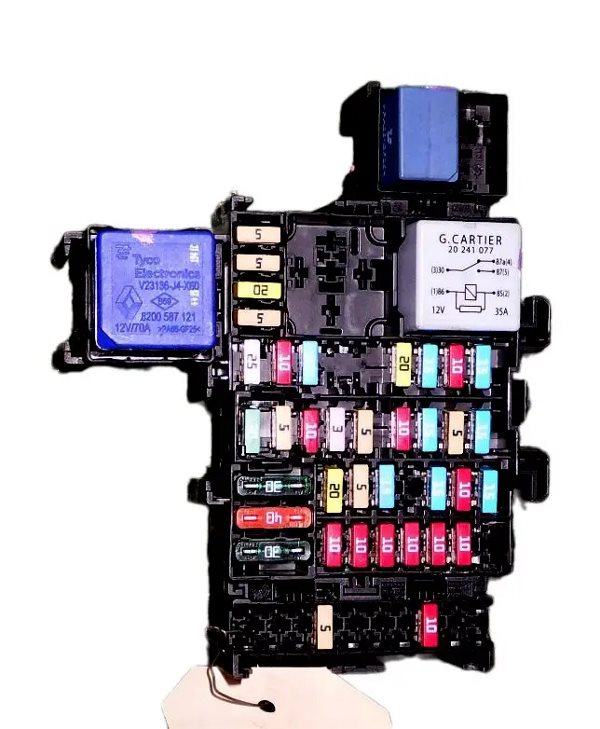

Vue générale.

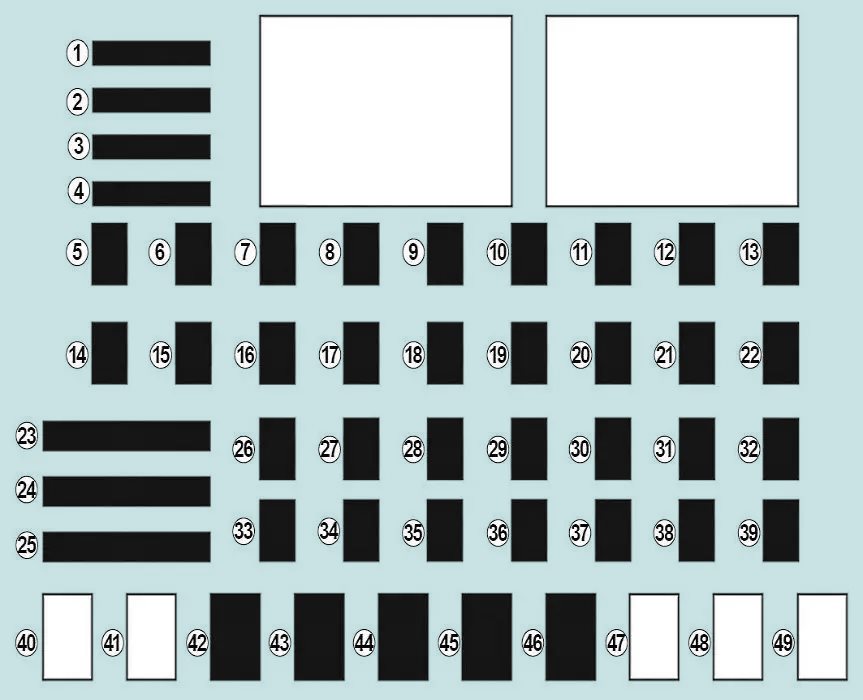

Schéma

No | Affectation des fusibles
1. | Position de démarrage sur le commutateur d'allumage.
2. | Direction assistée
3. | Éclairage
4. | Airbags
5. | Éclairage
6. | Tableau de bord
7. | Signalisation d'urgence
8. | Gestion de l'énergie UCE
9. | Gestion de l'énergie UCE
10. | Centrale électronique de l'habitacle
11. | Clignotants
12. | Centrale électronique de l'habitacle
13. | Centrale électronique de l'habitacle
14. | Vitres électriques
15. | Système ESC, capteur d'angle de braquage, boîte de vitesses automatique
16. | Éclairage/climatisation
17. | Verrouillage et déverrouillage des portes, système ESC
18. | Rétroviseurs
19. | Feux stop
20. | Réglage de la hauteur des phares, réglage de la distance de stationnement arrière, réglage de la caméra frontale
21. | Système d'injection
22. | Phares de recul, essuie-glace arrière
23. | Position « Start » sur le commutateur d'allumage.
24. | Position « Accessoire » sur le contacteur d'allumage et relais de servitude
25. | Essuie-glace avant
26. | Radio, gestion de puissance
27. | Feux de jour
28. | Prise accessoires (fusible allume-cigare Twingo 3)
29. | Gestion de puissance UCE
30. | Klaxon
31. | Feu antibrouillard arrière
32. | Position « Accessoire » sur le contacteur d'allumage
33. | Eclairage extérieur, ampoules des feux arrière
34. | Gestion électronique de puissance, phares, feux de jour
35. | Commande électronique du phare droit, gestion de la puissance
36. | Commande électronique du phare gauche
37. | Phare de route droit
38. | Commande électronique du phare gauche, commande électronique de l'habitacle
39. | Porte-vélos
40. | Vide
41. | Vide
42. | Feux antibrouillard
43. | Amplificateur radio
44. | Boîte automatique
45. | Lève-vitres électriques
46. | Rétroviseurs électriques
47. | Vide
48. | Vide
49. | Vide
