La deuxième génération de Twingo, avec la carrosserie C44, a été construite de 2007 à 2014 dans une usine en Slovénie et a été principalement commercialisée sur le marché européen. Le modèle n'était vendu qu'en carrosserie trois portes. En 2011, il a été mis à jour. Dans cet article, nous allons examiner en détail l'affectation des fusibles dans la Renault Twingo 2 (deuxième génération ; corps marque C44). Années de production : 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Vous trouverez ici les emplacements, les descriptions et les photos des porte-fusibles. « Allume-cigare » est indiqué en gras.
Dans l'habitacle
Le boîtier à fusibles se trouve du côté conducteur du tableau de bord, derrière la boîte à gants.
Vidéo explicative sur l'accès au bloc de distribution.

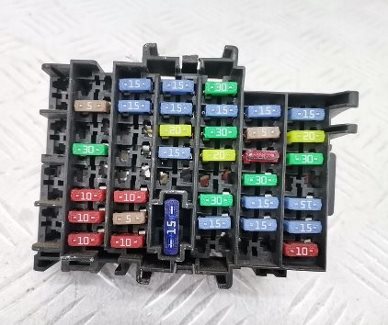

Vue générale.

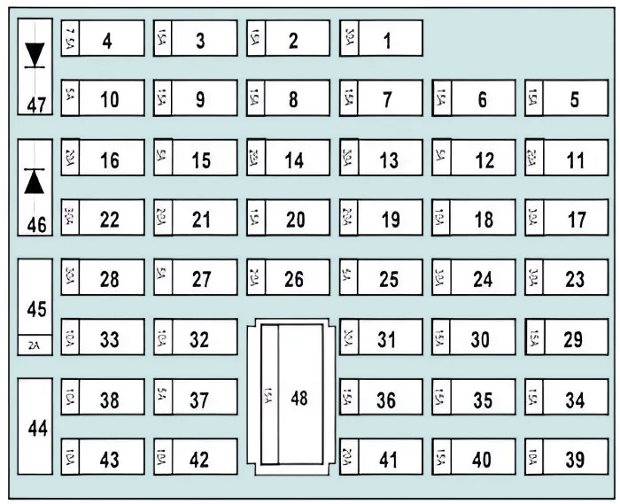

Schéma
N° | Affectation
1. | Essuie-glace / Tachymètre
2. | Essuie-glace / Tachymètre
3. | Direction assistée
4. | Boîte de vitesses séquentielle
5. | Feux de stop, limiteur de vitesse
6. | Feux de recul, commande de rétroviseur, sirène d'alarme, Park Distance Control
7. | Airbag
8. | Tableau de bord
9. | Système d'injection
10. | Systèmes ABS / ASR / ESP
11. | Clignotants, connecteur de diagnostic obd
12. | Alimentation électrique du tableau de bord
13. | Feux de croisement, feux antibrouillard arrière
14. | Verrouillage électrique des portes
15. | Feux de position, feux antibrouillard
16. | Boîte de vitesses
17. | Lunette arrière chauffante, rétroviseurs extérieurs chauffants
18. | Éclairage intérieur, éclairage d'appoint, chauffage et climatisation, tachymètre
19. | Feux de position
20. | Feux antibrouillard et feux antibrouillard arrière
21. | Feux de route, avertisseur
22. | Feux de route
23. | Lève-vitres électriques
24. | Ventilation de la cabine
25. | Feux de croisement, feux antibrouillard et feux antibrouillard arrière
26. | Toit ouvrant
27. | Boîte de vitesses manuelle
28. | Ventilation de l'habitacle
29. | Radio, Equipement électrique de l'habitacle, Climatisation, Tableau de bord, Sièges chauffants
30. | Fusible de l'allume-cigare Renault Twingo 2
31. | Lève-vitres électriques
32. | Feux de route droit
33. | Feux de route gauche et témoin de tableau de bord
34. | Feux de croisement droit
35. | Phare de croisement gauche et témoin au tableau de bord
36. | Essuie-glace arrière
37. | Rétroviseurs extérieurs chauffants
38. | Klaxon
39. | Feux antibrouillard arrière
40. | Emplacement pour options
41. | Sièges chauffants
42. | Feux de gabarit droit, éclairage du tableau de bord dans l'habitacle
43. | Feux de gabarit gauche, éclairage du tableau de bord dans l'habitacle
44. | Réserve
45. | Interrupteur de la porte conducteur
48. | Radio, alarme, affichage
