La 3e génération du Renault Trafic a été présentée en 2014. Il est équipé d'un moteur diesel 1,6 litre d'une puissance de 90 à 140 ch et est disponible en version cargo et en version passagers. L'analogue de ce modèle est l'Opel Vivaro. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le Renault Trafic (troisième génération ; code de carrosserie X82) 2014, 2015, 2016, 2017, 2018, 2019 années-modèles.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.
Dans l'habitacle
On y trouve deux blocs chargés de la protection des circuits électriques du véhicule.
Boîte à fusibles

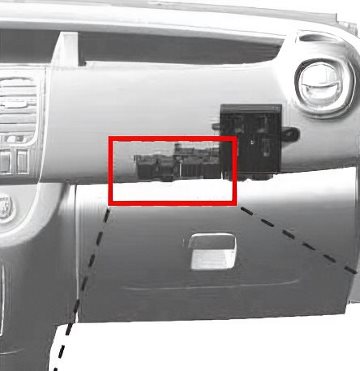

Le bloc de montage se trouve derrière la boîte à gants, côté conducteur, sur le bord inférieur du tableau de bord.
Vue générale.
Modèles 2017-2019

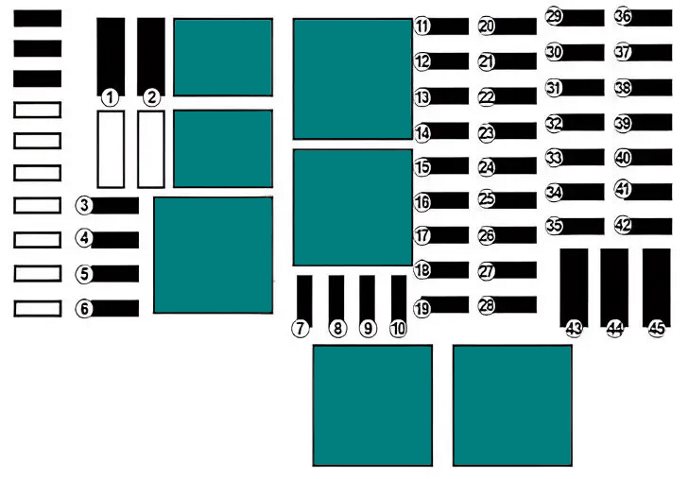

Schéma
No | Affectation des fusibles
1. | APC pour véhicules avec carte RENAULT
2. | Correcteur de phares
3. | Correcteur de phares
4. | Batterie + pince pour véhicules avec RENAULT Keycard
5. | Chauffage et climatisation supplémentaires
6. | Chauffage supplémentaire de l'habitacle
7. | Rétroviseurs extérieurs à réglage électrique, réglage en option de la partie centrale
8. | Rétroviseurs extérieurs chauffants
9. | Autoradio, multimédia, rétroviseurs, prise de diagnostic
10. | Prééquipement, prise pour dispositif d'attelage
11. | Batterie avec minuterie, unité dans l'habitacle
12. | Feux de jour droit, feux de gabarit, feux de route droit, feux de croisement gauche
13. | Feux de signalisation d'urgence, feux clignotants
14. | Verrouillage central
15. | Feux de jour gauche, feux arrière, feux de route gauche, feux de croisement droit, feux de croisement droit
16. | Éclairage de la plaque d'immatriculation, feux antibrouillard et feux antibrouillard arrière
17. | Commutateurs d'alarme, d'avertisseur sonore, d'éclairage et d'essuie-glace
18. | Tableau de bord
19. | Chauffage de la cabine
20. | Essuie-glace arrière, pompe de lave-glace, avertisseur sonore
21. | Système APC
22. | Feux de recul
23. | Feux stop
24. | Injection, démarrage
25. | Airbag, verrouillage de la colonne de direction
26. | Vitre électrique côté passager
27. | Direction assistée
28. | Ampoules de feux stop
29. | Système APC pour véhicules avec carte RENAULT
30. | Entretien
31. | Allume-cigare, prise accessoires
32. | Chauffage de la cabine
33. | Feu stop, système ABS, transpondeur
34. | Eclairage intérieur, climatisation
35. | Démarrage pour les véhicules équipés de la carte RENAULT Keycard
36. | Essuie-glace arrière
37. | Notification de coupure de courant
38. | Prise accessoires dans le coffre
39. | Lève-vitres côté conducteur
40. | Prise accessoires arrière
41. | Démarrage BCM
42. | Sièges chauffants
43. | Chauffage, climatisation
44. | Essuie-glaces avant
45. | Chauffage, climatisation
Modèles 2014-2016
No | Affectation des fusibles
1. | + Batterie pour allumage
2. | + Batterie pour un / m avec carte RENAULT
3. | Système APC pour véhicule avec carte RENAULT Keycard
4. | Système de chauffage
5. | Correcteur de phares
6. | Commutateur de correction de phares
7. | Système de chauffage
8. | Chauffage et climatisation supplémentaires
9. | Chauffage supplémentaire de l'habitacle
10. | Rétroviseurs extérieurs à commande électrique, réglage de l'unité centrale supplémentaire
11. | Rétroviseurs latéraux chauffants
12. | Autoradio, multimédia, rétroviseurs, prise de diagnostic
13. | Pré-équipement, prise pour dispositif d'attelage
14. | Minuterie de batterie
15. | Unité centrale, capteur de pression des pneus, kit mains libres
16. | Éclairage de secours, clignotants
17. | Verrouillage central
18. | Feux de jour gauche, feu de gabarit arrière, feux de route gauche, feux de croisement droit
19. | Éclairage de la plaque d'immatriculation, feux antibrouillard et feux arrière
20. | Commutateurs d'alarme, d'avertisseur, d'éclairage et d'essuie-glace
21. | Tableau de bord
22. | Commutateur de la molette
23. | Essuie-glace arrière, pompe de lave-glace, alarme sonore
24. | Système APC
25. | Feux de recul
26. | Système de freinage
27. | Système d'injection (fusible de la pompe à essence)
28. | Airbag, verrouillage de la colonne de direction
29. | Lève-vitre côté passager
30. | Direction assistée
31. | Ampoules de feux stop
32. | APC pour véhicules avec carte RENAULT
33. | Entretien
34. | Renault Trafic Fusible allume-cigare, prise accessoires
35. | Feux de jour droit, feux de gabarit, feux de route droit, feux de croisement gauche
36. | Feu stop, ABS, transpondeur
37. | Eclairage intérieur, climatisation
38. | Démarrage pour véhicules avec RENAULT Keycard
39. | Essuie-glace arrière
40. | Avertissement batterie faible
41. | Prise accessoires dans le coffre
42. | Lève-vitres côté conducteur
43. | Prise accessoires arrière
44. | Démarrage BCM
45. | Sièges chauffants
46. | Chauffage, climatisation
47. | Essuie-glaces avant
48. | Tachygraphe

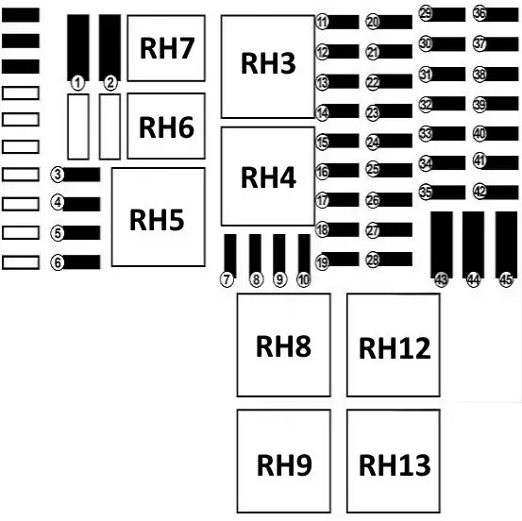

Modules relais
Affectation des relais dans la boîte à fusibles.
N° | Description | Courant, A
RH3. | Relais d'essuie-glace | 40A
RH4. | Relais d'essuie-glace 2ème vitesse | 40A
RH5. | Alimentation en aval du commutateur d'allumage, du relais de chauffage et du relais de climatisation arrière | 40A
RH6. | Support du relais de la pompe à eau du chauffage matriciel | 20A
RH7. | Relais pour le verrouillage électrique de la porte du conducteur (SDO) | 20A
RH8. | Relais de distribution de courant n° 1 | 70A
RH9. | Relais de distribution de courant n° 2 | 40A
RH12. | Relais pour rétroviseurs et dégivrage de la lunette arrière | 40A
RH13. | Relais d'essuie-glace de lunette arrière | 30A

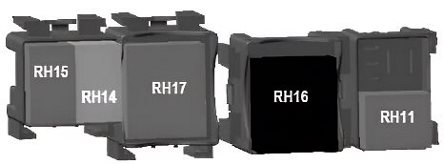

Boîte de relais
Elle se trouve derrière le tableau de bord (au niveau du compartiment à bagages).
N° | Description | Courant, A
RH11. | Relais pour lève-vitres électriques | 20A
RH14. | Relais de verrouillage central des portes | 20A
RH15. | Relais pour lève-vitres électriques | 20A
RH16. | Relais de puissance n° 2 après le contacteur d'allumage (véhicules avec kit mains libres) | 40A
RH17. | Marche moteur + relais | 40A
Dans le compartiment moteur
Dans la zone située sous le capot se trouvent deux blocs chargés de la protection des circuits électriques du véhicule.

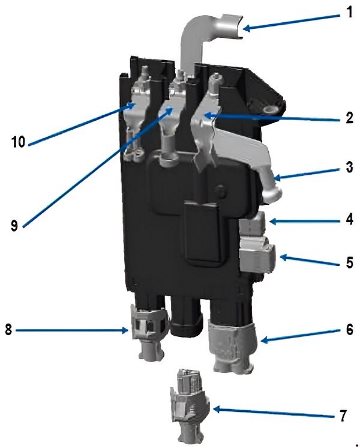

Fusibles de puissance

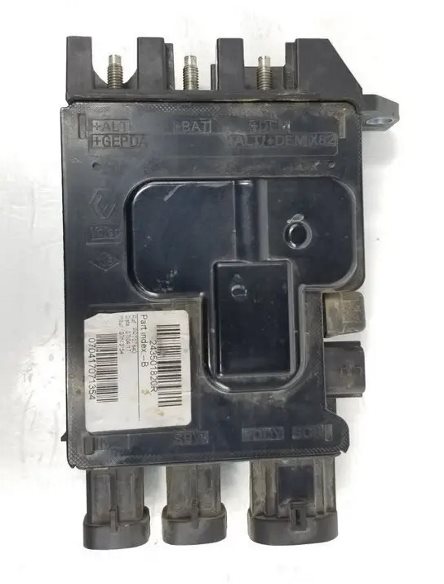

Le bloc contenant les fusibles de puissance se trouve sur le pôle positif de la batterie.
La photo est un exemple.
Schéma
N° | Affectation des fusibles | Ampères
1. | Protection de la batterie Ligne d'alimentation
2. | Alternateur | 300A
3. | Démarreur | 300A
4. | Mini fusible avec capuchon (système de démarrage/arrêt) | 5A
5. | Système de démarrage/arrêt | 5A
6. | Câblage de la cabine 50A (options de conversion KAP et KS6 ou attelage de remorque) 50A
7. | Réservé aux conversions par le carrossier
8. | Unité de contrôle du moteur | 35A
9. | Unité de raccordement du moteur
10. | Direction assistée | 120A

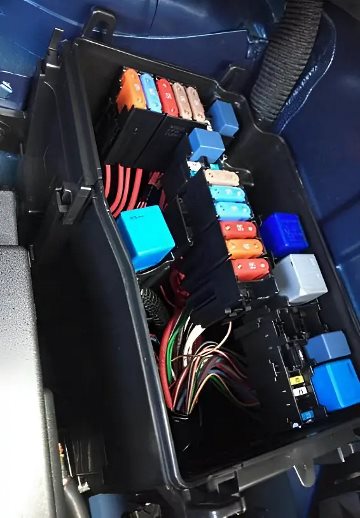

Boîte à fusibles
Se trouve à proximité de la batterie.

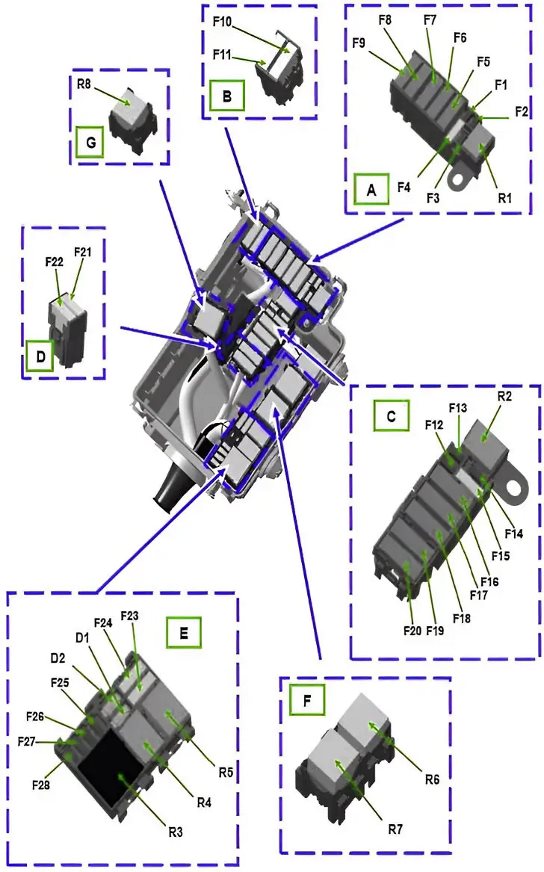

Schéma
No. | Affectation des fusibles | Ampères
R1. | démarreur | 20A
R2. | Relais de pompe à essence | 20A
R3. | Relais d'alimentation du système d'injection | 40A
R4. | Relais de commande du compresseur | 20A
R5. | Non allumé
R6. | Haute vitesse (ventilateur du moteur #1) | 70A
R7. | Faible vitesse (moteur du ventilateur) | 40A
R8. | Haute vitesse (moteur du ventilateur #2) | 40A
D1. | Diode du compresseur de climatisation
D2. | Non allumé
F1. | Non allumé
F2. | Non allumé
F3. | Système ABS/ESP | 25A
F4. | Démarreur | 30A
F5. | Boîte à fusibles cabine | 70A
F6. | Boîte à fusibles cabine | 70A
F7. | Système ABS/ESP | 50A
F8. | Boîte à fusibles cabine | 60A
F9. | Rétroviseurs chauffants 20A ou lunette arrière + rétroviseurs chauffants 40A
F10. | Non allumé
F11. | Non allumé
F12. | Non allumé
F13. | Non allumé
F14. | Compresseur de climatisation | 15A
F15. | Fusible pompe à essence Renault Trafic 3 | 15A
F16. | Appareil de commande du chauffage | 70A
F17. | élément de chauffage | 60A
F18. | élément chauffant | 60A
F19. | moteur *408 climatisation ; ou moteur 450 groupe ventilateur 1 et appareil de chauffage | 40A
F19. | moteur *408 chauffage ou moteur 450 climatisation et groupe ventilateur moteur 1 | 50A
F20. | Moteur *408 - Climatisation ou Moteur 450 - Groupe moto-ventilateur 2 | 40A
F21. | Non allumé
F22. | Non enclenché
F23. | Non enclenché
F24. | Non enclenché
F25. | Non enclenché
F26. | Chauffage diesel | 25A
F27. | Système d'injection de carburant | 20A
F28. | système d'injection de carburant | 15A
