La deuxième génération du Renault Trafic a été produite en Espagne et en Angleterre de 2001 à 2014, et commercialisée sous différentes versions utilitaires (fourgon) et transport de personnes. En 2006, le véhicule a bénéficié d'un restylage. Les Nissan Primastar et Opel Vivaro partagent la même plateforme. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais du Renault Trafic II (code modèle : X83 ; carrosserie : JL / FL). Années de production : 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Vous trouverez ici l'emplacement, la description et les photos des boîtes à fusibles. Les circuits « Allume-cigare » et « Démarreur » sont indiqués en gras.
Dans l'habitacle

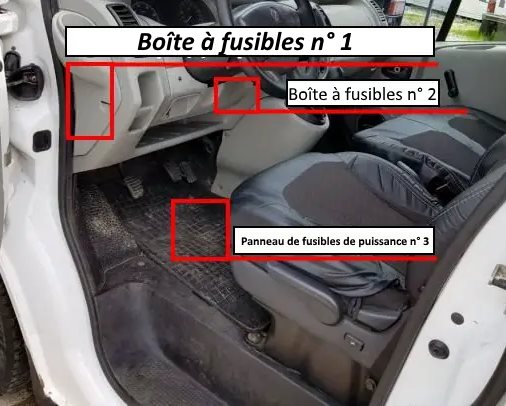

L'habitacle comprend trois boîtes à fusibles : n° 1 - sur le côté du tableau de bord (côté conducteur), n° 2 - sous le volant, et n° 3 - sous le plancher, directement sur la batterie (boîtier de fusibles de puissance).
Boîte à fusibles n° 1

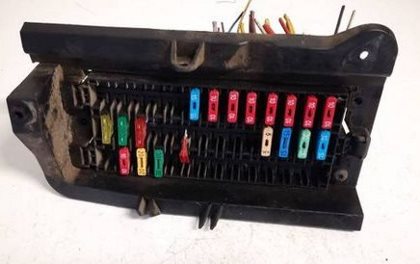

Vue d'ensemble.

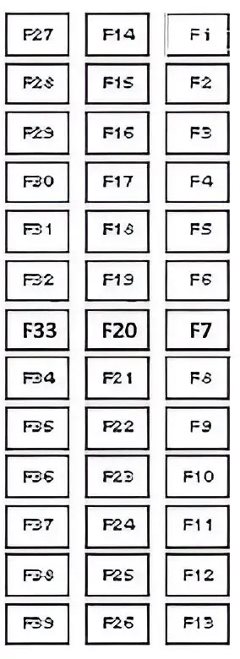

Schéma d'implantation
N° | Affectation | Intensité (A)
F1. | Système audio, relais d'éclairage, alarme, écran, calculateur de navigation, tachygraphe | 15 A
F2. | Éclairage intérieur | 10 A
F3. | Relais de feux antibrouillard avant | 15 A
F4. | Avertisseur sonore, commodo : éclairage extérieur, clignotants, feux antibrouillard | 15 A
F5. | Avertisseur sonore, commodo : éclairage extérieur, clignotants, feux antibrouillard | 25 A
F6. | Essuie-vitre et lave-vitre avant | 30 A
F7. | Calculateur de boîte de vitesses, calculateur d'injection, relais de démarreur et relais de pompe à carburant | 10 A
F8. | Ventilation / Chauffage habitacle | 25 A
F9. | Verrouillage centralisé, prise de diagnostic, combiné d'instruments, capteur d'angle de braquage | 10 A
F10. | Verrouillage centralisé | 30 A
F11. | Feux de détresse et clignotants | 15 A
F12. | Relais de lunette arrière dégivrante et rétroviseurs dégivrants | 30 A
F13. | Avertisseur sonore, commodo : éclairage extérieur, clignotants et feux antibrouillard | 25 A
F14. | Relais de pompe à eau de chauffage additionnel, pulseur d'air secondaire | 25 A
F15. | Contacteur de feux de recul, relais de réchauffeur de carburant, feux de recul, essuie-vitres | 15 A
F16. | Verrouillage centralisé, dégivrage lunette arrière, éclairage de boîte à gants, tableau de bord, climatisation, correcteur de site des projecteurs | 10 A
F17. | Capteur de vitesse, capteur d'angle de braquage, système ABS / ESP | 10 A
F18. | Panneau de commande de chauffage, essuie-vitre et lave-vitre, système audio, relais de feux de position et de croisement, essuie-vitre arrière, écran | 15 A
F19. | Contacteur de feux de stop, prise de diagnostic, calculateur d'airbag et d'aide au stationnement, capteur de pluie et de luminosité, interrupteur ESP | 10 A
F20. | Chauffage habitacle, relais de chauffage additionnel, interrupteurs de sièges chauffants (conducteur et passager) | 15 A
F21. | Lève-vitres électriques | 30 A
F22. | Moteur et relais d'essuie-vitre arrière | 30 A
F23. | Feux de route | 10 A
F24. | Climatisation arrière (passagers), relais de pompe à eau de chauffage additionnel | 25 A
F25. | Relais de temporisation d'éclairage habitacle (coupe-circuit temporisé « + » batterie) | 5 A
F26. | Rétroviseurs extérieurs dégivrants | 10 A
F27. | Allume-cigare avant, prise accessoires avant | 15 A
F28. | Pulseur de chauffage et de climatisation, panneau de commande de climatisation | 25 A
F29. | Écran, relais principal de feux de jour, système audio, calculateur de navigation | 10 A
F30. | Prise 12 V accessoire avant | 15 A
F31. | Prise 12 V accessoire arrière | 15 A
F32. | Avertisseur sonore (klaxon) | 15 A
F33. | Feux antibrouillard | 10 A
F34. | Feux de position droit | 10 A
F35. | Feux de position gauche, éclairage du tableau de bord | 10 A
F36. | Feu de croisement droit | 10 A
F37. | Feu de croisement gauche | 10 A
F38. | Feu de route droit | 10 A
F39. | Feu de route gauche | 10 A
Vidéo explicative sur l'accès au boîtier à fusibles.

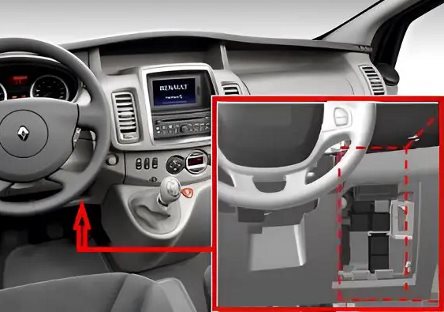

Boîte à fusibles n° 2
La boîte à fusibles n° 2 se situe sous le volant, sur le côté droit. Sa configuration varie selon l'année de production du véhicule.
Schémas

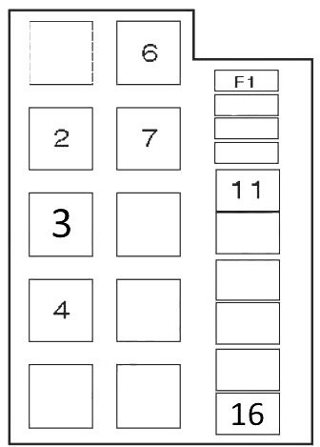

Modèles à partir de 2010
2. | Relais de contact principal (après contact)
3. | Relais de chauffage additionnel
4. | Relais de pompe à liquide de refroidissement
6. | Relais de lunette arrière dégivrante
7. | Relais d'essuie-vitre / lave-vitre arrière
11. | Relais de feux antibrouillard avant
16. | Relais de circuit d'options (équipements)
F1. | Prise accessoires (15 A)

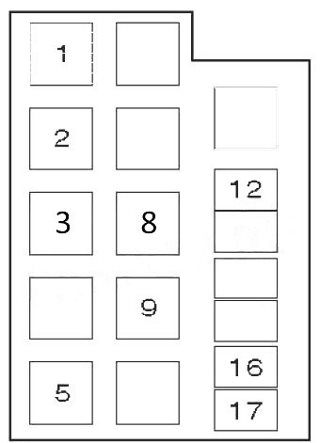

Modèles 2004 - 2009
1. | Relais de lunette arrière dégivrante
2. | Relais d'essuie-vitre et lave-vitre arrière
3. | Relais d'essuie-vitre arrière
5. | Relais de contact principal (après contact)
8. | Relais de chauffage additionnel
9. | Relais de pompe à liquide de refroidissement
12. | Relais de feux antibrouillard avant
16. | Relais de feux antibrouillard arrière
17. | Relais de circuits d'équipements optionnels

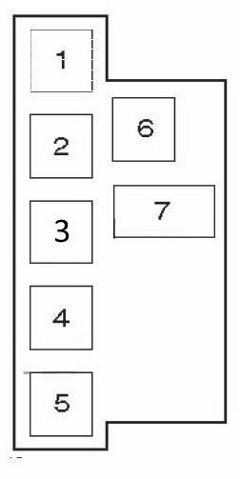

Modèles jusqu'en 2003
1. | Relais de lunette arrière dégivrante
2. | Relais d'essuie-vitre / lave-vitre arrière
3. | Relais d'essuie-vitre arrière
4. | Relais de contact principal (après contact)
6. | Relais de vitres dégivrantes
7. | Relais de feux antibrouillard

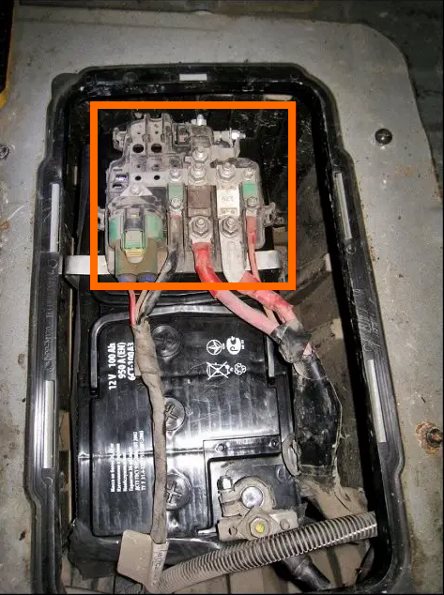

Panneau de fusibles de puissance n° 3
Il est situé sous le plancher, directement sur la borne positive de la batterie.

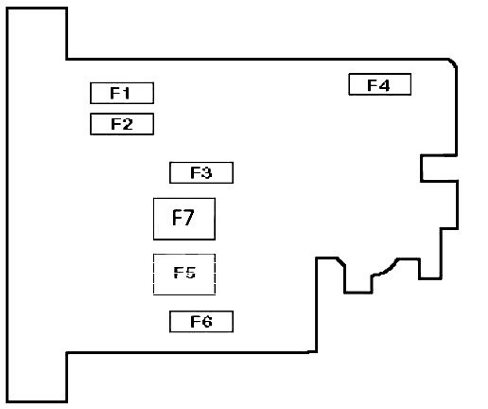

Schéma
N° | Affectation | Intensité
F1. | Système ABS / ESP | 40 A
F2. | Système ABS / ESP | 40 A
F3. | Verrouillage centralisé et clignotants | 40 A
F4. | Équipements spécifiques
F5. | Alternateur | 175 A
F6. | Calculateur d'injection et de transmission | 40 A
F7. | Démarreur | 500 A
Dans le compartiment moteur

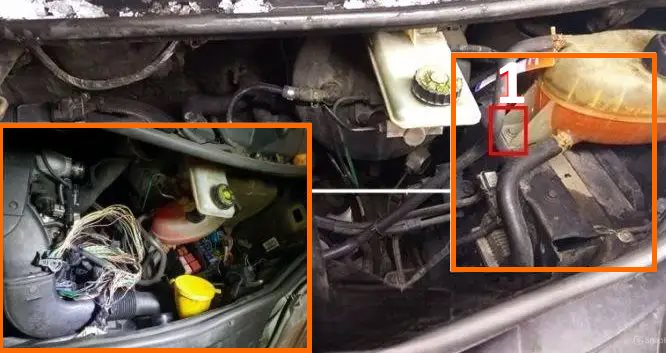

Le boîtier à fusibles se situe sur le côté droit du compartiment moteur. Pour y accéder, il est nécessaire de déplacer le vase d'expansion (maintenu par la vis 1).

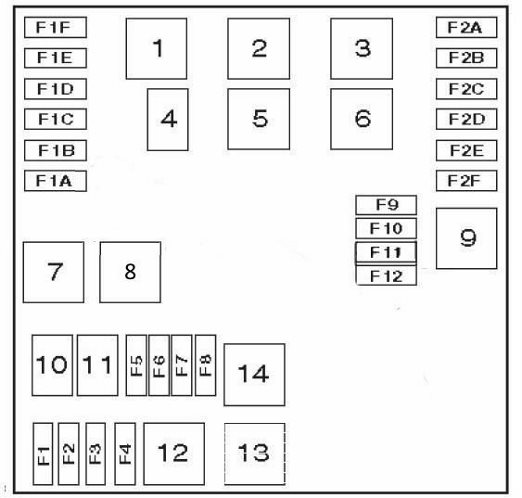

Type 1

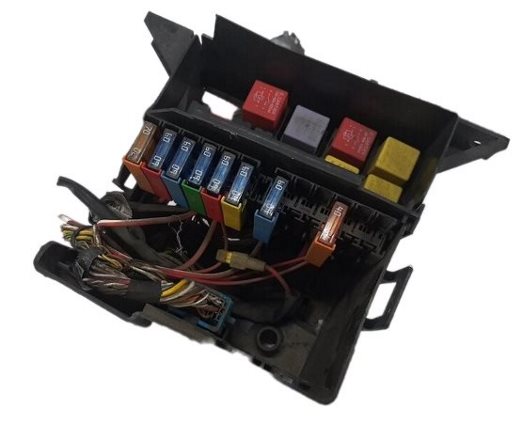

Exemple d'illustration.
Schéma
N° | Affectation | Intensité
F1A. | Boîte de vitesses robotisée / automatique (Quickshift / ASM) | 30 A
F1B. | — | 70 A
F1C. | Thermoplongeurs (chauffage du liquide de refroidissement) | 60 A
F1D. | Thermoplongeurs (chauffage du liquide de refroidissement) | 60 A
F1E. | — | 40 A
F1F. | Moteur du motoventilateur de refroidissement | 60 A
F2A. | — | 60 A
F2B. | Emplacement vide
F2C. | — | 60 A
F2D. | — | 60 A
F2E. | — | 40 A
F2F. | Moteur du motoventilateur de refroidissement | 40 A
F1. | Calculateur de gestion moteur (ECM) | 25 A
F2. | Réserve | 15 A
F3. | Embrayage électromagnétique du compresseur de climatisation | 10 A
F4. | Motorisations essence : pompe à carburant | 20 A
F5. | Emplacement vide
F6. | Boîte de vitesses robotisée / automatique (Quickshift / ASM) | 20 A
F7. | Boîte de vitesses robotisée / automatique (Quickshift / ASM) | 5 A
F8. | Emplacement vide
F9. | Prise pour équipements supplémentaires | 15 A
F10. | Prise pour équipements supplémentaires | 15 A
F11. | Chauffage / Climatisation | 5 A
F12. | Chauffage additionnel | 20 A
1. | Emplacement vide
2. | Emplacement vide
3. | Emplacement vide
4. | Relais d'embrayage électromagnétique du compresseur de climatisation
5. | Emplacement vide
6. | Emplacement vide
7. | Relais de gestion moteur
8. | Emplacement vide
9. | Relais d'alimentation après contact (accessoires)
10. | Relais de réchauffeur de filtre à carburant
11. | Emplacement vide
12. | Relais de pompe à huile de boîte de vitesses
13. | Relais de démarreur
14. | Emplacement vide
Type 2

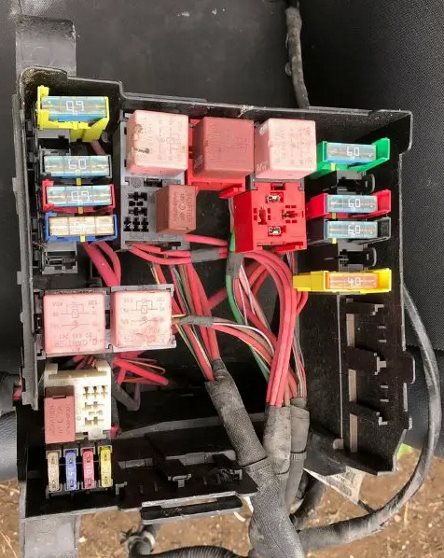

Exemple d'illustration.
Schéma
N° | Affectation | Intensité
FA. | — | 60 A
FB. | Emplacement vide
FC. | Circuits auxiliaires | 40 A
FD. | Pulseur de chauffage | 40 A
FE. | Moteur G9U : motoventilateur de radiateur | 40 A
FF. | Système ABS / ESP | 40 A
F01. | — | 70 A
F1. | — | 15 A
F2. | Embrayage électromagnétique du compresseur de climatisation | 15 A
F03. | — | 50 A / 60 A
F3. | — | 30 A
F04. | — | 60 A
F. | Sauf moteur F4R : chauffage additionnel | 25 A
F05. | Circuits du contacteur de démarrage | 60 A
F5. | Boîte de vitesses robotisée / automatique (Quickshift / ASM) | 5 A
F06. | Système ABS / ESP | 40 A / 60 A
F6. | Boîte de vitesses robotisée / automatique (Quickshift / ASM) | 20 A
F7. | Boîte de vitesses robotisée / automatique (Quickshift / ASM) | 30 A
F8. | Emplacement vide
1. | Emplacement vide
2. | Emplacement vide
3. | Emplacement vide
4. | Emplacement vide
5. | Relais d'embrayage électromagnétique du compresseur de climatisation
6. | Motorisations diesel : relais de réchauffeur de filtre à carburant
7. | Emplacement vide
8. | Emplacement vide
9. | Relais de gestion moteur
10. | Emplacement vide
11. | Relais de démarreur
12. | Emplacement vide

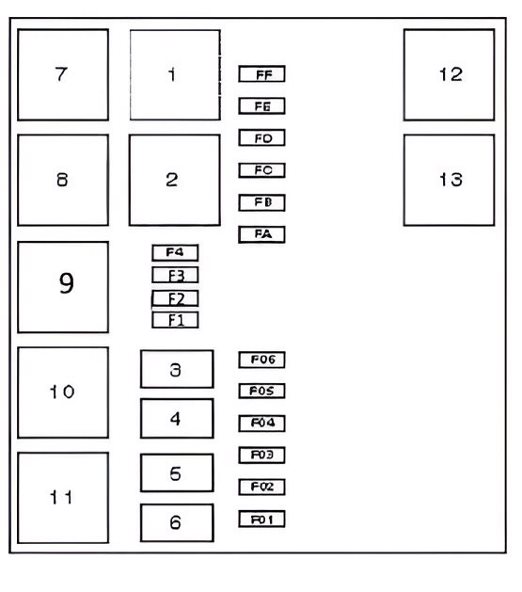

Type 3

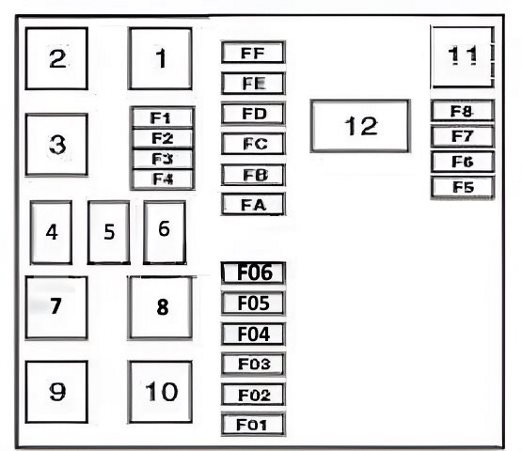

Schéma
N° | Affectation | Intensité
FA. | — | 60 A
FB. | — | 50 A
FC. | Pare-brise dégivrant / chauffant | 50 A
FD. | Pulseur de chauffage | 40 A
FE. | Emplacement vide
FF. | Emplacement vide
F01. | — | 70 A
F1. | Climatisation | 30 A
F02. | — | 50 A
F2. | Chauffage additionnel | 25 A
F03. | Moteur du motoventilateur de refroidissement | 50 A
F3. | Emplacement vide
F04. | — | 60 A
F4. | — | 15 A
F05. | Circuits du contacteur de démarrage | 60 A
F06. | Système ABS / ESP | 60 A
1. | Emplacement vide
2. | Relais de gestion moteur
3. | Emplacement vide
4. | Relais de pompe à carburant
5. | Emplacement vide
6. | Relais d'embrayage électromagnétique du compresseur de climatisation
7. | Emplacement vide
8. | Diode : chauffage additionnel
Tout l'équipement électrique

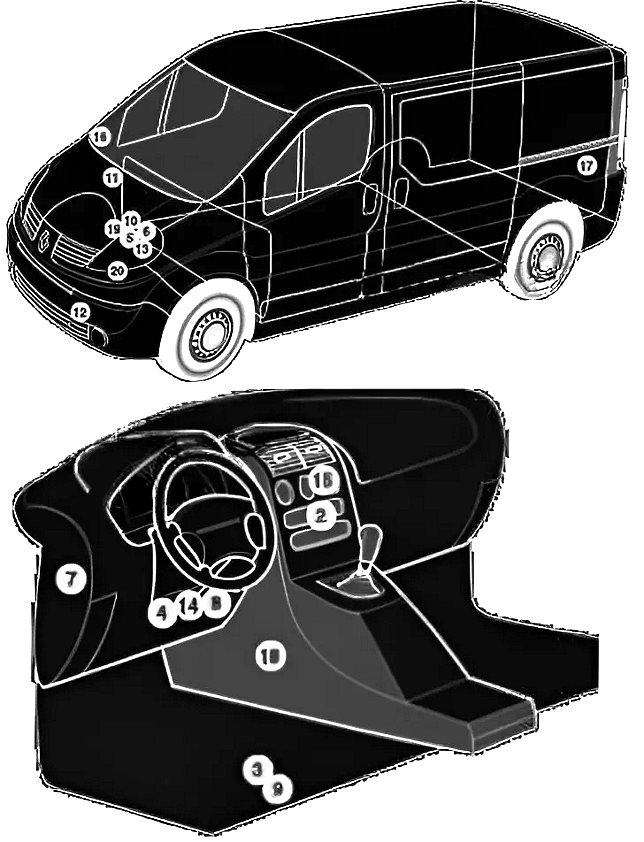

Implantation générale des composants électriques du Renault Trafic II.
N° | Composant
1. | Bloc ou calculateur ABS/ESP (sous le plancher)
2. | Panneau de commande de chauffage et climatisation
3. | Batterie
4. | Prise de diagnostic (OBD / DLC)
5. | Calculateur de gestion moteur (ECM)
6. | Boîtier de fusibles et relais compartiment moteur
7. | Boîte à fusibles n° 1 (sur le côté du tableau de bord)
8. | Boîte à fusibles n° 2 (sous le volant)
9. | Boîtier de fusibles de puissance n° 3 (sur la batterie, sous le plancher)
10. | Boîtier ou relais de préchauffage
11. | Résistance de pulseur d'air (dans le bloc de chauffage)
12. | Avertisseur sonore (klaxon)
13. | Contacteur à inertie (coupure d'alimentation en carburant)
14. | Unité Centrale d'Habitacle (UCH) / Module multifonction — Fonctions : antivol, verrouillage centralisé, feux de détresse, dégivrage de lunette arrière, antidémarrage, clignotants, éclairage intérieur, essuie-vitres/lave-vitres
15. | Calculateur de navigation
16. | Sonde de température extérieure (dans le rétroviseur droit)
17. | Calculateur d'aide au stationnement
18. | Calculateur d'airbags (SRS)
19. | Calculateur de transmission / boîte de vitesses (Quickshift / ASM)
20. | Capteur de vitesse véhicule (sur la boîte de vitesses, selon modèle)
