Fusibles Renault Master 3 (FV / JV), 2010 - 2020

Auteur : Till Hartmann

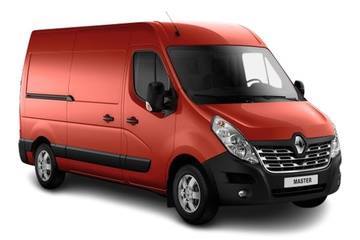

La troisième génération du Renault Master a été lancée en mai 2010, la voiture est également disponible sous différentes marques (Opel/Vauxhall Movano et Nissan NV400). Dans cet article, nous allons examiner en détail l'affectation des fusibles dans le Renault Master 3 (troisième génération ; marques de carrosserie FV, JV). Années de production : 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.


Vous trouverez ici les emplacements, les descriptions et les photos des porte-fusibles. « Allume-cigare » est indiqué en gras.

Dans le compartiment moteur

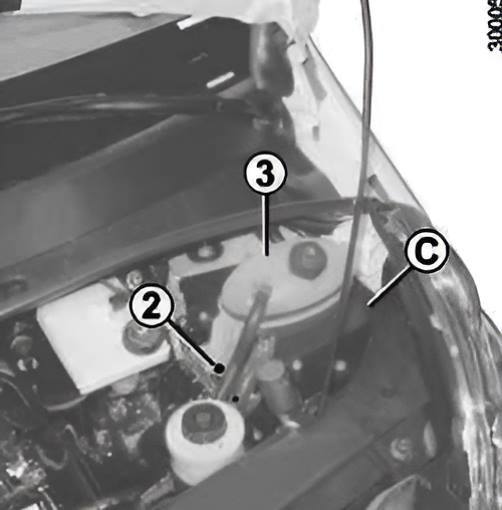

Le bloc de distribution des fusibles se trouve dans la partie droite, derrière le réservoir de liquide de refroidissement. Pour y accéder, dévissez la vis « 2 » et retirez le réservoir de liquide de refroidissement « 3 ».

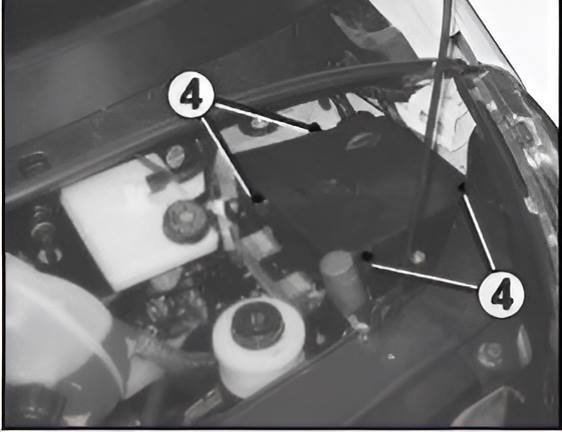

Dévissez ensuite les quatre vis « 4 » et retournez le bloc.

Type 1

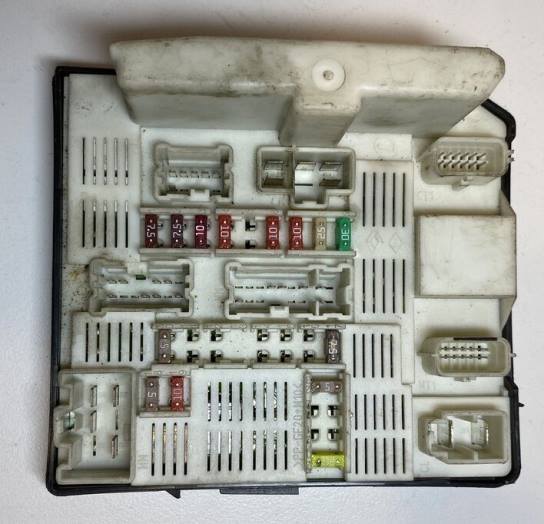

Vue générale.

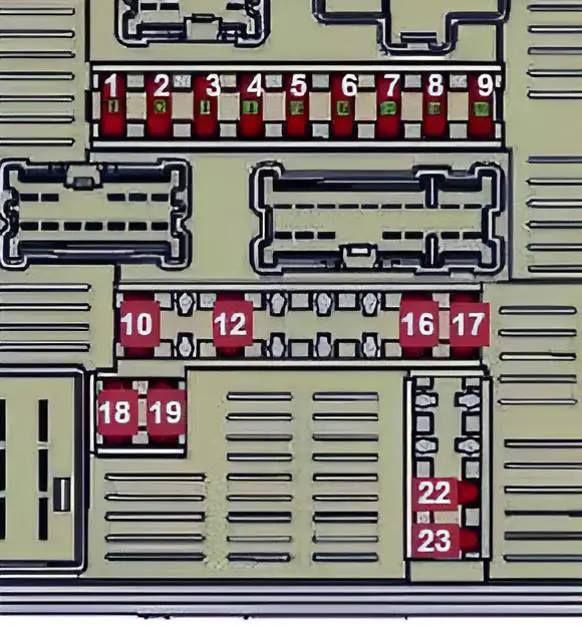

Schéma

No | Affectation | Ampères
1. | Positionner la lampe sur le côté droit | 7,5A
2. | Placer les feux de position sur le côté gauche | 7,5A
3. | Projecteur pour feux de croisement à droite | 10A
4. | Phare pour feu de croisement gauche | 10A
5. | Feux de brouillard | 20A
6. | Feux de route gauche | 10A
7. | Feux de route droit | 10A
8. | Alimentation électrique pour système ABS | 25A
9. | Essuie-glace de pare-brise | 30A
10. | Airbag PIS (allumage primaire) | 10A
11. | Vide
12. | Alimentation électrique de la boîte de vitesses ECU (traction avant) | 20A
13. | Vide
14. | Vide
15. | Vide
16. | PIS de transmission (alimentation primaire de l'allumage) | 5A
17. | PIS habitacle (alimentation primaire) | 7,5A
18. | ECU d'injection / relais de chauffage pour le diesel | 5A
19. | PIS des feux de recul (allumage primaire) | 10A
20. | Vide
21. | Vide
22. | Climatisation (compresseur) | 10A
23. | Dégivrage (commande de relais) | 5A

Type 2

La deuxième version de la boîte à fusibles sous le capot.

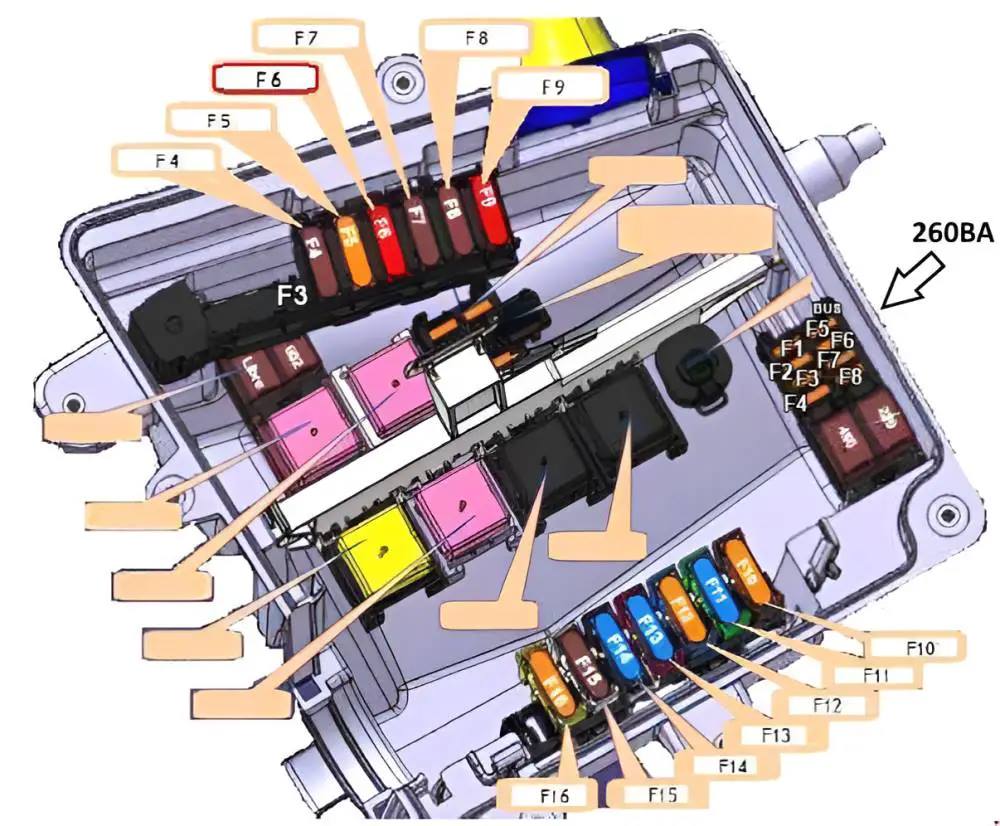

Schéma

N° | Description | Ampères
F1. | Vide
F2. | Vide
F3. | BUS X62 | 50A
F4. | ABS-ECU | 40A
F5. | Relais de chauffage d'appoint 1 | 50A
F6. | Transformation de la carrosserie spéciale, X62 BUS | 50A
F7. | Relais de chauffage additionnel 2 | 70A
F8. | Feux arrière, boîte à fusibles et relais intérieur, résistance de chauffage diesel | 70A
F9. | Relais et boîte à fusibles de l'habitacle | 70A
F10. | Relais de ventilateur moteur 3, relais de ventilateur moteur (puissance selon l'équipement du véhicule) | 50A / 40A
F11. | Relais de vitesse du ventilateur moteur 1, relais de vitesse du ventilateur moteur 2 (valeur nominale selon l'équipement du véhicule) | 40A / 50A / 60A
F12. | Démarrage du moteur | 40A
F13. | Boîtier d'interface de chauffage | 60A
F14. | boîte d'interface de chauffage | 60A
F15. | Unité de relais de bougies de préchauffage diesel | 70A
F16. | Relais pour pompe de transmission électrique 40A / Boîte à fusibles 2 50A | 40A / 50A

260BA Panneau de commande
F1. | Relais de commande d'éclairage - feux avant et arrière | 5A
F2. | Relais de commande d'éclairage - éclairage individuel (X81) | 5A
F3. | Alimentation du relais 1155 (70A + relais de charge auxiliaire) | 15A
F4. | Alimentation du relais 1155 (70A + relais de batterie BCM) | 25A
F5. | Alimentation de l'écran multimédia en kit | 10A
F6. | Alimentation pour l'unité de commande électronique des seuils | 5A
F7. | Vide
F8. | Vide

Dans l'habitacle

Ici se trouvent trois boîtes à fusibles qui sont responsables de la protection des circuits électriques du véhicule.

Boîte à fusibles

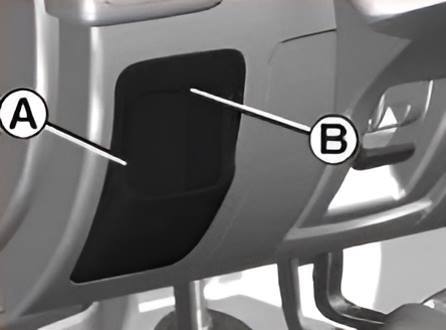

Elle se trouve du côté conducteur du tableau de bord, derrière le cache en plastique. Pour y accéder, il faut retirer le cache « A » par la découpe « B ».

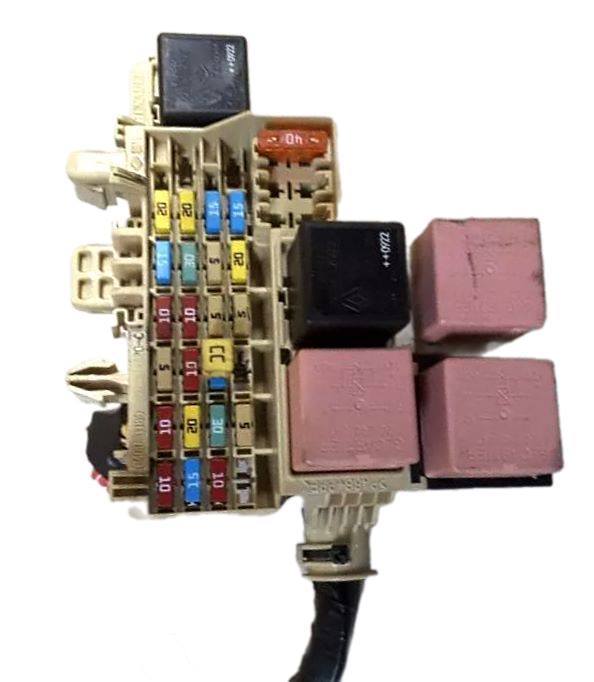

Photo - exemple.

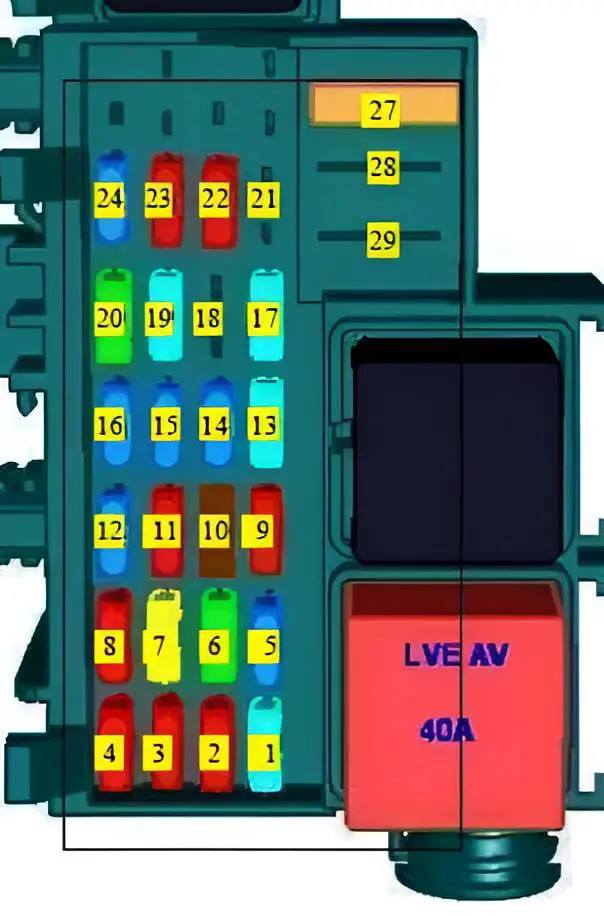

Plan

N° | Description | Ampères
1. | Système d'infodivertissement, sièges chauffants, (relais de service 1. relais de fonctionnement du moteur) | 10A
2. | Fusible allume-cigare Master 3 | 15A
3. | Prise 1 | 10A
4. | Prise 2 | 10A
5. | Tableau de bord | 5A
6. | Verrouillage central (UCE Habitacle (CPE, SUPCPE), BFR) | 30A
7. | Clignotants, feux antibrouillard arrière, unité de commande de la carrosserie (UCE Habitacle + Batsecurite) | 25A
8. | Prise de diagnostic | 5A
9. | Vide
10. | ABS, programme de stabilité électronique | 5A
11. | Éclairage intérieur, feux stop | 10A
12. | Unité de contrôle de la carrosserie | 5A
13. | Feu stop | 15A
14. | Module de commande de la carrosserie, vitres électriques, climatisation | 5A
15. | Lunette arrière gauche chauffante | 20A
16. | Lunette arrière droite chauffée | 20A
17. | Lave-glace (commandes au volant) | 15A
18. | Antidémarrage électronique | 5A
19. | Sièges chauffants (BFRH2, ADPCNC, adaptation) | 15A
20. | Vide
21. | Feux clignotants | 10A
22. | Système d'infodivertissement, sièges chauffants, écran du véhicule, connexions audio, système d'alarme | 10A
23. | Système mains libres | 5A
24. | Tachygraphe | 10A
25. | Diode
26. | Diode
27. | Ventilateur de la climatisation | 40A
28. | Accessoires (BFRH2, relais d'extinction ACC, relais d'allègement | 10A
29. | Lève-vitres électriques, unité de commande de la carrosserie | 40A

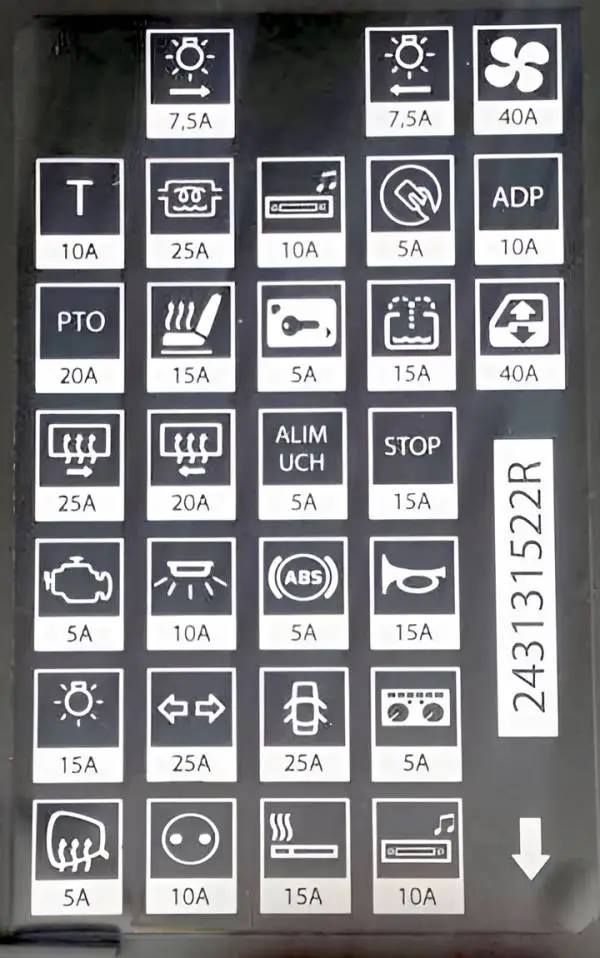

Étiquette de l'arrière de l'appareil

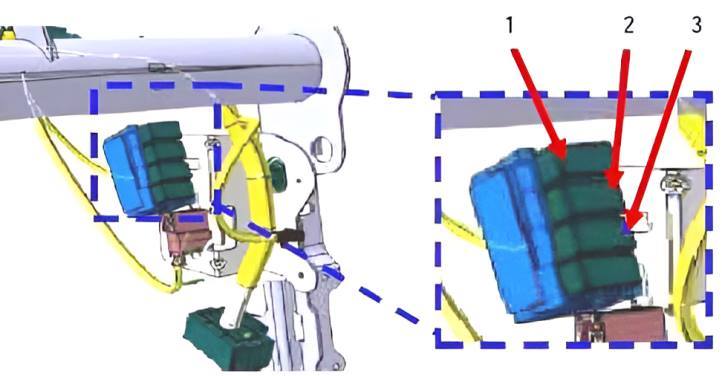

Boîtes à fusibles supplémentaires

Elles se trouvent sur le côté droit, sous le tableau de bord.

Unité n° 1

No | Fonction | Ampères
1. | Répartition du courant de charge Alimentation - 12 V | 20A
2. | Information moteur | 20A
3. | Siège chauffant | 20A

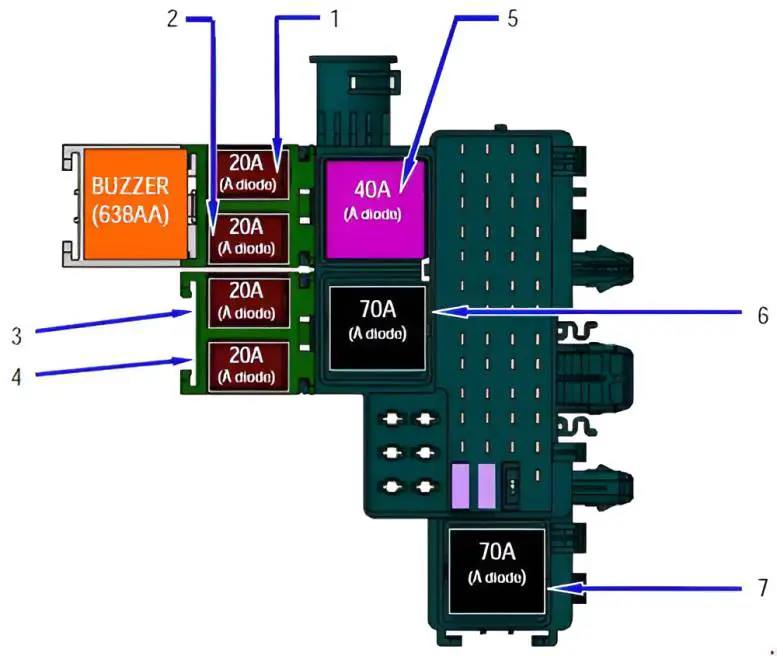

Unité no. 2

No. | Fonction | Ampères
1. | Porte coulissante | 20A
2. | Porte du coffre | 20A
3. | Siège chauffant | 20A
4. | ESP | 20A
5. | Climatisation | 40A
7. | BCM (alimentation de la batterie) | 70A
8. | Alimentation des accessoires de la capote | 70A


Instructions vidéo pour accéder aux blocs de distribution.
