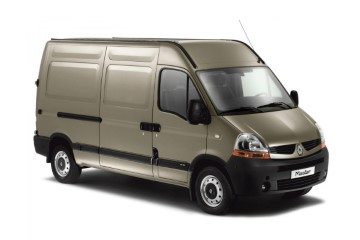

La deuxième génération du Renault Master est issue d'un projet conjoint. Développé par Renault, ce véhicule a fait ses débuts en 1997 sous la forme de deux modèles presque identiques : l'Opel Movano et le Nissan Interstar. Cette notice détaille l'affectation des fusibles et des relais du Renault Master II (carrosserie type FD). Années de production : 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 et 2010.
Vous trouverez ci-dessous l'emplacement, la description et l'illustration des boîtes à fusibles. Les circuits de l'« Allume-cigare » et du « Démarreur » sont indiqués en gras.
Dans l'habitacle
Deux boîtiers assurant la protection des circuits électriques du véhicule sont situés dans l'habitacle.
Boîte à fusibles

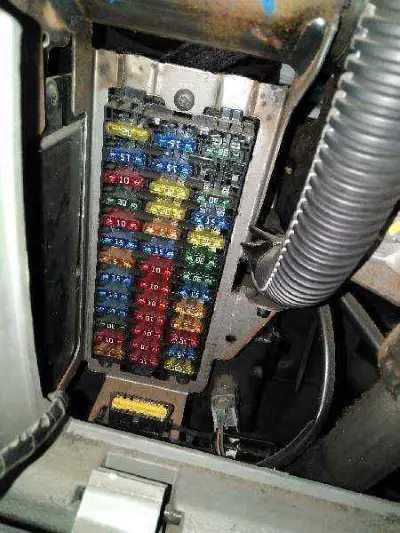

Elle est située sur le côté gauche du tableau de bord.
Type 1

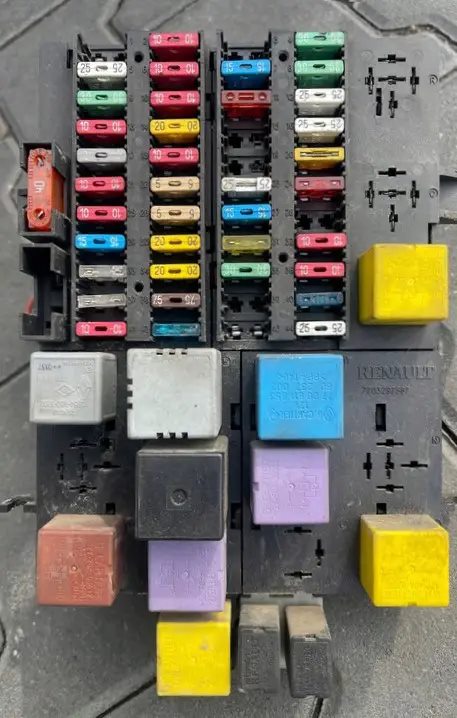

Exemple d'illustration.

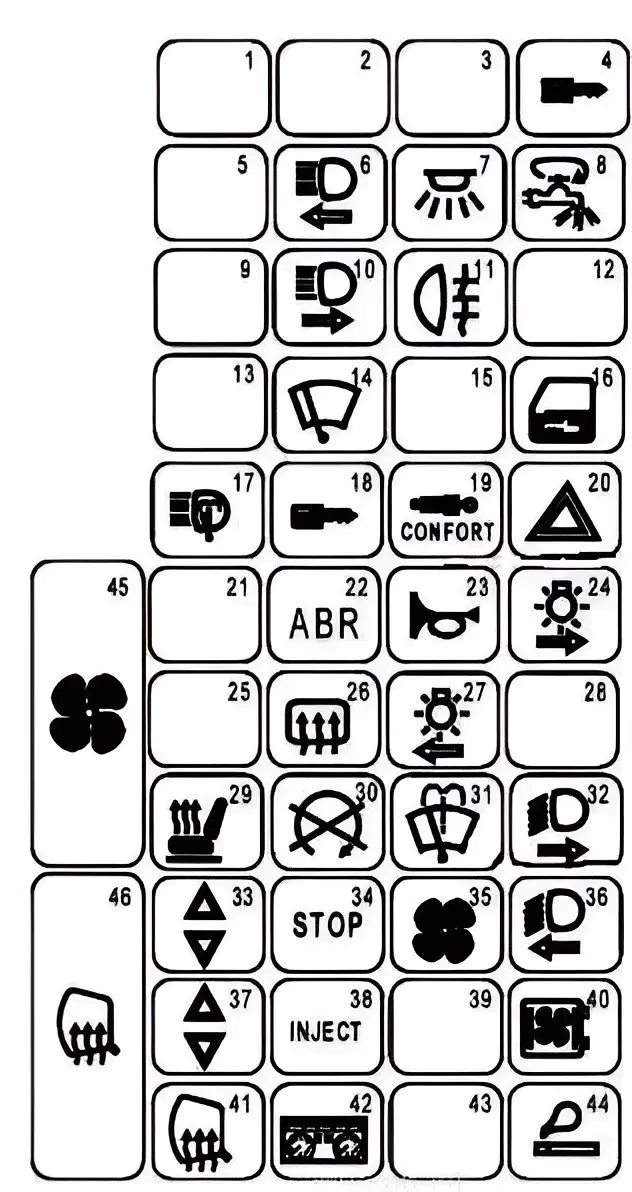

Schéma
N° | Affectation | Ampérage
1. | Réserve
2. | Réserve
3. | Réserve
4. | Antivol, capteur de choc | 20 A
5. | Réserve
6. | Feu de route gauche, combiné d'instruments | 10 A
7. | Éclairage, mémoire de l'autoradio, combiné d'instruments, récepteur de télécommande de verrouillage des portes, éclairage intérieur, afficheur avec horloge intégrée, relais de commande de verrouillage centralisé, chronotachygraphe | 15 A
8. | Fusible coupe-consommateurs | 30 A
9. | Réserve
10. | Feu de route droit | 10 A
11. | Feu antibrouillard arrière, combiné d'instruments | 7,5 A
12. | Réserve
13. | Réserve
14. | Moteur d'essuie-vitre avant | 20 A
15. | Réserve
16. | Verrouillage centralisé des portes | 25 A
17. | Lave-projecteurs | 30 A
18. | Prise de diagnostic (OBD2) | 2 A
19. | Suspension pneumatique | 5 A
20. | Feux de détresse, prise de diagnostic | 15 A
21. | Réserve
22. | Système antiblocage des roues (ABS) | 2 A
23. | Avertisseur sonore | 15 A
24. | Feu de position droit, éclairage de plaque d'immatriculation | 7,5 A
25. | Réserve
26. | Lunette arrière dégivrante | 5 A
27. | Feu de position gauche, éclairage de plaque d'immatriculation, rétroéclairage des commandes et de l'allume-cigare | 20 A
28. | Réserve
29. | Sièges chauffants | 15 A
30. | Électrovanne d'arrêt diesel, système de préchauffage, système d'injection | 20 A
31. | Essuie-vitre, lave-vitre | 15 A
32. | Feu de croisement droit | 10 A
33. | Lève-vitre électrique passager | 25 A
34. | Feux de stop, feux de recul | 20 A
35. | Pulseur d'air habitacle | 20 A
36. | Relais de lave-projecteurs, feu de croisement gauche, combiné d'instruments | 10 A
37. | Lève-vitre électrique conducteur | 25 A
38. | Calculateur d'injection (UCE) | 7,5 A
39. | Réserve
40. | Autoradio, relais de compte-tours, relais de réchauffeur de gazole | 20 A
41. | Rétroviseurs extérieurs dégivrants | 10 A
42. | Commutateur d'éclairage, combiné d'instruments | 15 A
43. | Réserve
44. | Allume-cigare Renault Master | 25 A
45. | Pulseur d'air habitacle (véhicules climatisés) | 40 A
46. | Lunette arrière dégivrante | 40 A
Type 2

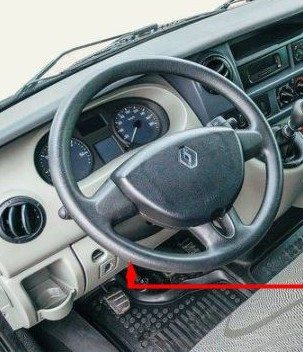

Exemple d'accès au boîtier.

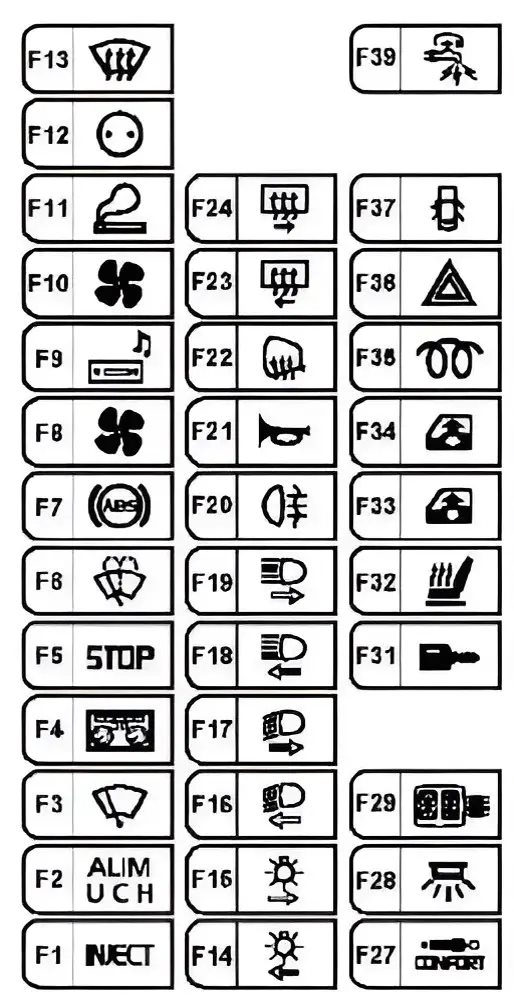

Schéma
N° | Affectation | Ampérage
F1. | Calculateur d'injection, relais de démarreur, prise de diagnostic | 5 A
F2. | Unité Centrale Habitacle (UCH), allume-cigare avant, verrouillage centralisé, dégivrage de la lunette arrière, régulateur de ralenti, relais de feu antibrouillard arrière, commande de climatisation, régulateur de vitesse, contacteur de feux de stop, suspension pneumatique, correcteur de site des projecteurs, pare-brise dégivrant, calculateur d'aide au stationnement, calculateur de suspension pilotée | 10 A
F3. | Commutateur d'essuie-vitre et lave-vitre, Unité Centrale Habitacle (UCH) | 30 A
F4. | Combiné d'instruments, calculateur d'airbag, chronotachygraphe | 15 A
F5. | Contacteur de feux de stop, alternateur, contacteur de feux de recul, relais de feux de recul | 15 A
F6. | Commutateur d'essuie-vitre, moteur d'essuie-vitre | 15 A
F7. | Système ABS, capteur de vitesse du véhicule | 5 A
F8. | Relais de motoventilateur de refroidissement, relais de compresseur de climatisation, relais de réchauffeur de gazole | 15 A
F9. | Autoradio, afficheur multifonction, interface radio-téléphone, unité centrale de communication | 10 A
F10. | Commande de climatisation | 30 A
F11. | Allume-cigare | 10 A
F12. | Prise accessoires | 15 A
F13. | Relais du calculateur d'injection | 5 A
F14. | Feu de position gauche, feu arrière gauche, éclairage de plaque gauche, prise caravane, Unité Centrale Habitacle (UCH), autoradio, afficheur multifonction | 5 A
F15. | Feu de position droit, feu arrière droit, éclairage de plaque droit, prise remorque, combiné d'instruments | 5 A
F16. | Feu de croisement gauche, correcteur de site des projecteurs | 10 A
F17. | Feu de croisement droit | 10 A
F18. | Feu de route gauche, combiné d'instruments | 10 A
F19. | Feu de route droit | 10 A
F20. | Feu antibrouillard arrière, prise remorque | 10 A
F21. | Avertisseur sonore | 15 A
F22. | Rétroviseurs extérieurs dégivrants | 5 A
F23. | Lunette arrière dégivrante droite | 20 A
F24. | Lunette arrière dégivrante gauche | 20 A
F25. | Libre
F26. | Libre
F27. | Relais de suspension pilotée | 5 A
F28. | Chronotachygraphe, combiné d'instruments, avertisseur sonore, prise de diagnostic, capteur d'alarme antivol | 15 A
F29. | Autoradio, afficheur multifonction, interface radio-téléphone, unité centrale de communication | 10 A
F30. | Libre
F31. | Capteur de choc, Unité Centrale Habitacle (UCH) | 5 A
F32. | Sièges avant chauffants, commande de rétroviseurs extérieurs | 15 A
F33. | Commande de lève-vitre conducteur, commande de lève-vitre passager | 20 A
F34. | Relais temporisateur de lève-vitres | 20 A
F35. | Réchauffeur de gazole | 20 A
F36. | Commande de feux de détresse | 15 A
F37. | Commande de verrouillage centralisé | 30 A
F38. | Libre
F39. | Coupe-consommateurs (circuits des fusibles F27, F28, F29 et F31) | 30 A
Boîte de relais
Elle est située à proximité de la boîte à fusibles principale.

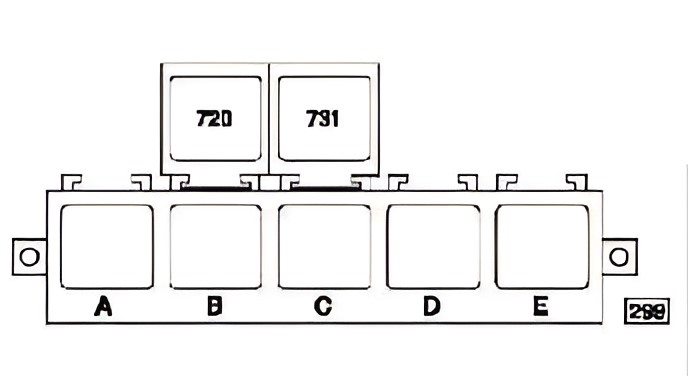

Schéma
N° | Composant
A. | Relais + après contact 1
B. | Libre
C. | Pulseur d'air habitacle (4 vitesses)
D. | Coupure du chauffage auxiliaire
E. | Lunette arrière et rétroviseurs extérieurs dégivrants
Dans le compartiment moteur
Le compartiment moteur contient également deux boîtiers assurant la protection des circuits électriques du véhicule.

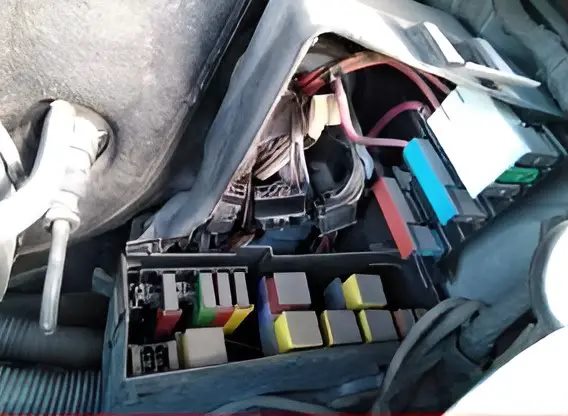

Boîte à fusibles
Elle est située sur le côté gauche, à proximité du montant.

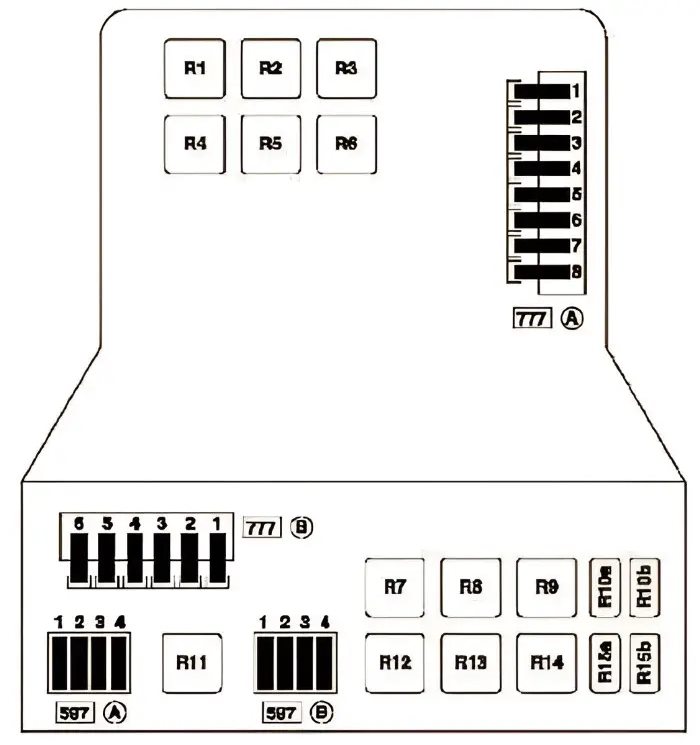

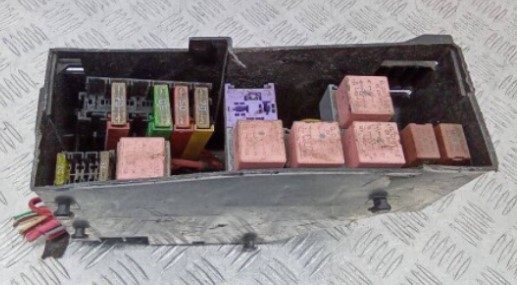

Exemple d'implantation de la partie inférieure.
Schéma
N° | Description de la platine A (777) | Ampérage
1. | Alimentation de la boîte à fusibles habitacle, commutateur d'éclairage et de clignotants, contacteur d'allumage | 70 A
2. | Commande de climatisation | 30 A
3. | Alimentation de la boîte à fusibles habitacle, commutateur d'éclairage et de clignotants | 70 A
4. | Libre
5. | Alimentation des relais après contact 1, relais de dégivrage de la lunette arrière, boîte à fusibles habitacle | 70 A
6. | Relais de suspension pneumatique | 30 A
7. | Relais de pare-brise dégivrant | 70 A
8. | Relais de puissance du calculateur ABS | 60 A
N° | Description de la platine B (777) | Ampérage
1. | Circuit d'alimentation du boîtier de préchauffage | 70 A
2. | Relais de motoventilateur de refroidissement 1 (petite vitesse) | 50 A
3. | Relais de chauffage additionnel 1 | 30 A
4. | Moteur ZD3 : relais de motoventilateur de refroidissement 2 | 40 A
5. | Relais de chauffage additionnel 2 et 3 | 70 A
6. | Relais de pompe électrique de boîte de vitesses | 30 A
N° | Description de la platine A (597) | Ampérage
1. | Gestion moteur | 20 A
2. | Relais de pompe à carburant | 10 A
3. | Libre
4. | Calculateur d'injection | 25 A
N° | Description de la platine B (597) | Ampérage
1. | Relais de chauffage additionnel 3 | 30 A
2. | Relais de chauffage additionnel 2 | 30 A
3. | Relais de chauffage additionnel 1 | 30 A
4. | Relais après contact, alimentation des équipements optionnels | 5 A
N° | Relais
R1. | Relais de suspension pneumatique
R2. | Relais moteur tournant (moteurs G9T et G9U pour version bus 16 places ou équipements spécifiques)
R3. | Relais de pare-brise dégivrant
R4. | Libre
R5. | Libre
R6. | Libre
R7. | Relais de motoventilateur de refroidissement 2 (véhicules climatisés)
R8. | Libre
R9. | Relais de chauffage additionnel 3
R10a. | Libre
R10b. | Libre
R11. | Relais de chauffage additionnel 2
R12. | Relais du calculateur d'injection
R13. | Relais de chauffage additionnel 1
R14. | Relais de motoventilateur de refroidissement 1 (véhicules avec chauffage et climatisation)
R15a. | Relais de compresseur de climatisation
R15b. | Relais de réchauffeur de gazole
Fusibles de puissance
Ils sont situés sur la borne positive de la batterie.
Schéma
N° | Affectation | Ampérage
F1. | Boîte à fusibles habitacle | 40 A
F2. | Alimentation du démarreur et du circuit de démarrage | 400 A
F3. | Relais de puissance du calculateur d'injection | 40 A
