Fusibles et relais Renault / Dacia Duster 1 (HS), 2013 - 2018

En 2015, le Duster a subi un restylage. Il a reçu une série de moteurs et de transmissions modernisés, ainsi qu'une série de systèmes électroniques qui n'étaient pas disponibles auparavant. Par exemple, il y avait un système de démarrage à distance Renault Start et un pare-brise chauffant. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le Dacia / Renault Duster (première génération ; restylage ; série HSA / HSM) 2013, 2014, 2015, 2016, 2017, 2018 années-modèles.

Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et de la pompe à essence.

Dans le compartiment moteur

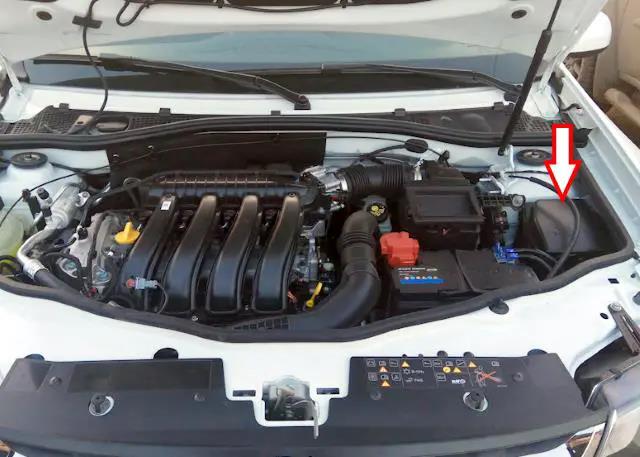

La boîte à fusibles se trouve sur le côté gauche du capot moteur. Elle est recouverte d'un couvercle en plastique.

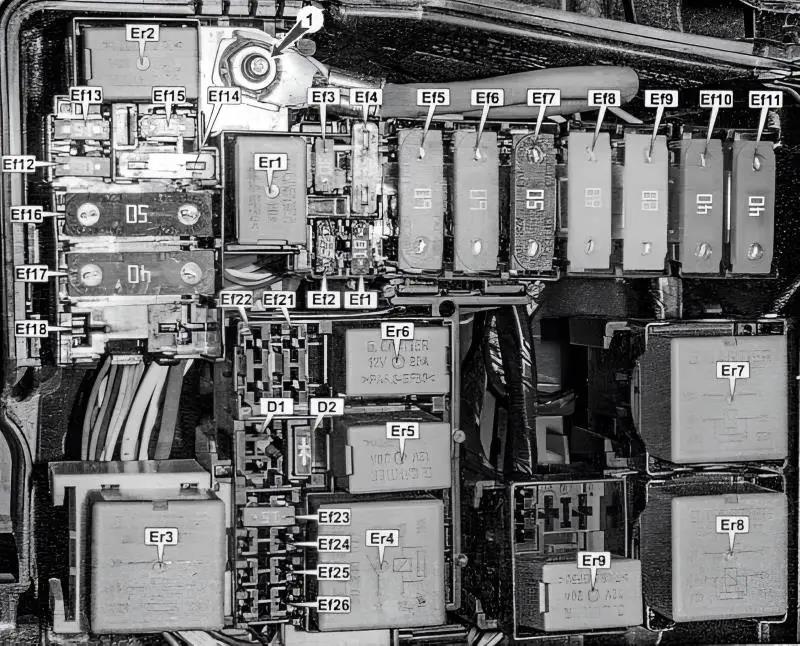

Schéma

N° | Affectation des fusibles | Ampères
Ef1. | Feux antibrouillard | 10A
Ef2. | Appareil de commande électrique | 7,5A
Ef3. | Lunette arrière chauffante, rétroviseurs extérieurs chauffants | 30A
Ef4. | Module de contrôle de la stabilité | 25A
Ef5. | Circuits de fusibles F11, F24-F27, F34, F39, F41 | 60A
Ef6. | Interrupteur d'allumage (serrure de contact), circuits à fusibles F28. F31, F38, F43, F46, f47 | 60A
Ef7. | Unité de contrôle de la stabilité | 50A
Ef8. | Prise de courant dans le compartiment à bagages | 80A
Ef9. | Réserve | 20A
Ef10. | Chauffage du pare-brise 1 | 40A
Ef11. | Chauffage du pare-brise 2 | 40A
Ef12. | démarreur | 30A
Ef13. | Réserve  | 15A
Ef14. | Système de gestion électronique du moteur | 25A
Ef15. | Relais d'embrayage pour compresseur de climatisation | 15A
Ef16. | Ventilateur de refroidissement | 50A
Ef17. | Boîte de vitesses automatique | 40A
Ef18. | Pompe de direction assistée | 80A
Ef19. | Réserve
Ef20. | Réserve
Ef21. | Capteurs de concentration d'oxygène, vanne de purge de l'adsorbeur, capteur de position de l'arbre à cames, vanne de changement de phase | 15A
Ef22. | Unité de commande électronique, unité de commande du ventilateur du système de refroidissement, bobines d'allumage, injecteurs, pompe à carburant
Ef23. | Module de carburant (fusible de la pompe à essence)
Er1. | Relais d'avertisseur sonore | 20A
Er2. | Relais klaxon d'alarme | 20A
Er3. | Relais de démarrage 1 | 35A
Er4. | Relais principal du système de gestion du moteur | 35A
Er5. | Relais d'embrayage du compresseur de climatisation | 20A
Er6. | Relais de pompe à carburant | 20A
Er7. | Relais de chauffage de vitre 2 / Relais de ventilateur de refroidissement | 35A
Er8. | Relais de chauffage du pare-brise 1 | 35A
Er9. | Relais de démarrage 2 | 20A

À l'intérieur du véhicule

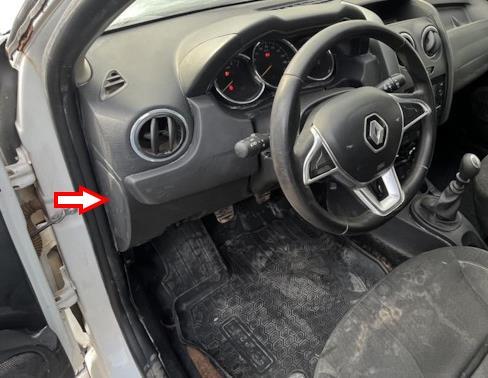

La boîte à fusibles se trouve du côté conducteur. Au bout du tableau de bord, derrière le cache en plastique.

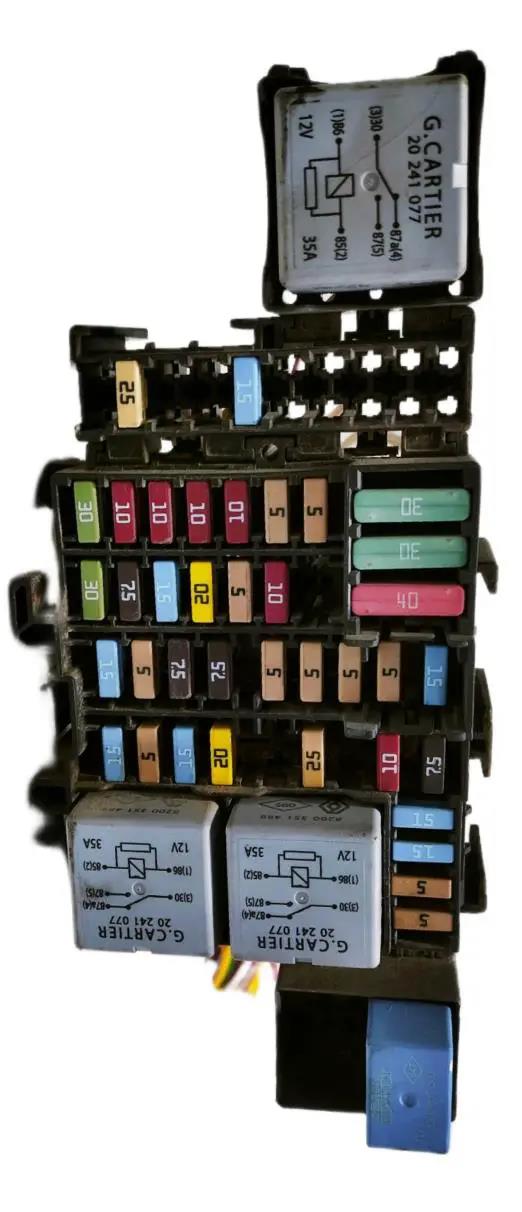

La photo est un exemple.

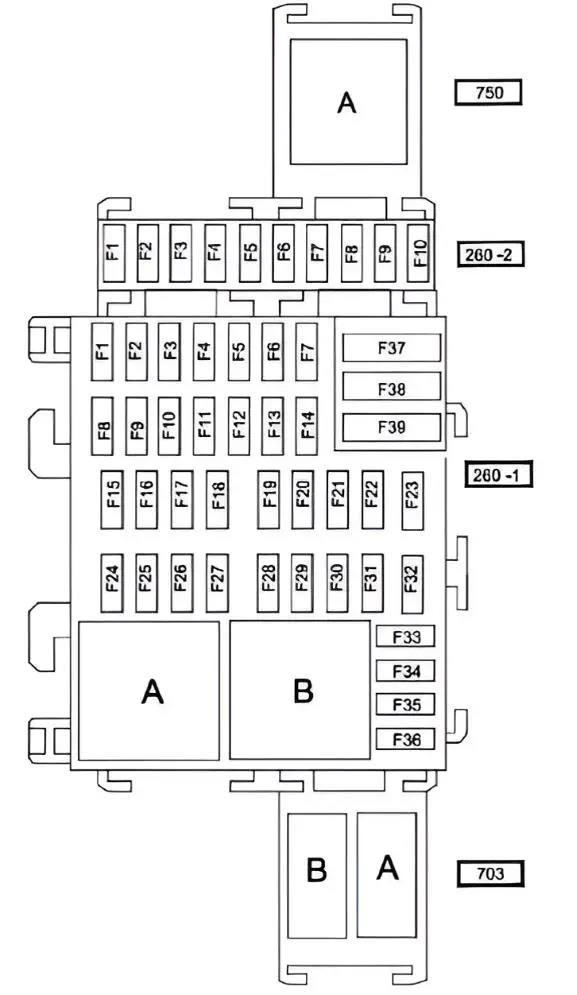

Plan

N° | Affectation | Ampères
Tableau électrique 260-2
F1. | Réserve
F2. | Module de commande électrique, unité de phares gauche, unité de phares droite | 25A
F3. | Transmission à quatre roues motrices (4WD) | 5A
F4. | Module de commande de rechange/auxiliaire | 15A
F5. | Prise pour équipement auxiliaire arrière (prise de courant) | 15A
F6. | Module de commande électrique | 5A
F7. | Réserve
F8. | Inconnu | 7.5A
F9. | Réserve
F10. | Réserve
A. | Verrouillage de la lunette arrière
Affectation pour 260-1 (panneau principale)
F1. | Lève-vitre de la porte avant | 30A
F2. | Feux de route gauche | 10A
F3. | Feux de route droit | 10A
F4. | Feux de croisement gauche | 10A
F5. | Phare droit feu de croisement | 10A
F6. | Feux arrière | 5A
F7. | Feux de gabarit | 5A
F8. | Lève-vitres pour les portes arrière | 30A
F9. | Feu antibrouillard arrière | 7,5A
F10. | Avertisseur sonore | 15A
F11. | Verrouillage automatique des portes | 20A
F12. | Systèmes ABS - ESC, interrupteur de feux stop | 5A
F13. | Phare éclairé, éclairage du coffre à bagages, éclairage de la boîte à gants | 10A
F14. | Vide
F15. | Essuie-glace de pare-brise | 15A
F16. | Système multimédia | 15A
F17. | Ampoules à lumière du jour | 7,5A
F18. | Feux de stop | 7,5A
F19. | Système d'injection, tableau de bord, tableau électronique central dans l'habitacle | 5A
F20. | Airbag | 5A
F21. | 4 roues motrices (4WD), marche arrière | 7,5A
F22. | Direction assistée | 5A
F23. | Limiteur de vitesse/limiteur de vitesse, relais de lunette arrière, avertisseur de port de ceinture, aide au stationnement, relais de chauffage additionnel de l'habitacle | 5A
F24. | Centrale électronique intérieure | 15A
F25. | Commutateur central électronique intérieur | 5A
F26. | Indicateur de direction | 15A
F27. | Interrupteur à molette | 20A
F28. | Avertisseur sonore | 15A
F29. | Interrupteur à molette | 25A
F30. | Vide
F31. | Tableau de bord | 5A
F32. | Radio, panneau de commande de la climatisation de l'habitacle, ventilation de l'habitacle, prise d'accessoires électriques arrière | 7,5A
F33. | Fusible de l'allume-cigare du Renault Duster | 20A
F34. | Prise pour système de diagnostic et audio | 15A
F35. | Rétroviseurs chauffants | 5A
F36. | Rétroviseurs extérieurs à commande électrique | 5A
F37. | Centrale électronique intérieure, démarreur | 30A
F38. | Essuie-glace de pare-brise | 30A
F39. | Ventilation de la cabine | 40A
A. | Ventilateur de climatisation
B. | Rétroviseurs chauffants
Tableau électrique 703
A. | Prise supplémentaire dans le coffre
B. | Réserve
