Le crossover compact Duster est comparable en taille aux berlines de la Classe C - sa longueur de 4,31 mètres et sa largeur de 1,82 mètre vous permettent de vous sentir en sécurité dans les rues étroites des villes. Et de bonnes aptitudes géométriques tout-terrain seront utiles hors de la route. Dans cet article, nous allons jeter un regard détaillé sur l'affectation des fusibles et des relais dans le Renault/Dacia Duster 1 (première génération ; corps marques HSA, HSM) 2010, 2011, 2012, 2013 années-modèles.
Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et de la pompe à essence.
Dans l'habitacle

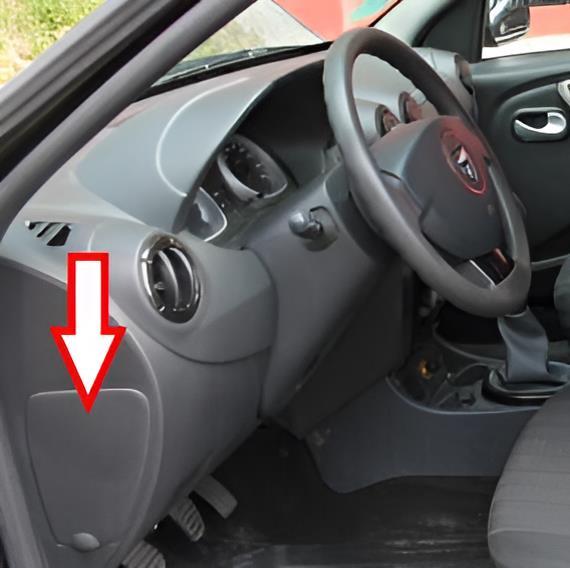

La boîte à fusibles se trouve à l'extrémité gauche du tableau de bord, sous un couvercle en plastique.

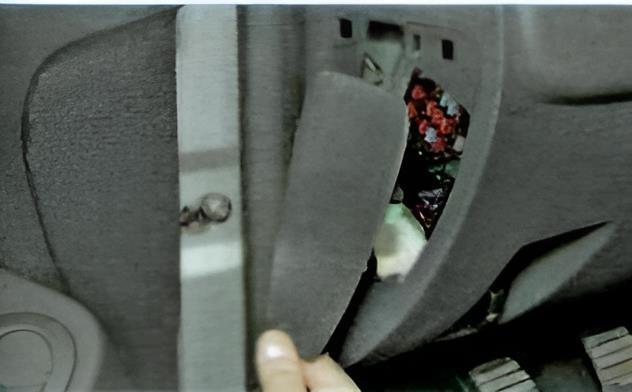

Pour accéder à la boîte à fusibles, il faut retirer le cache situé à l'extrémité gauche du tableau de bord.

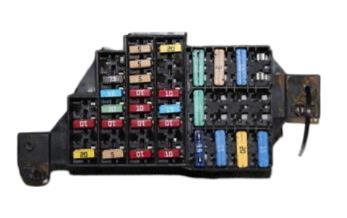

Photo - exemple.

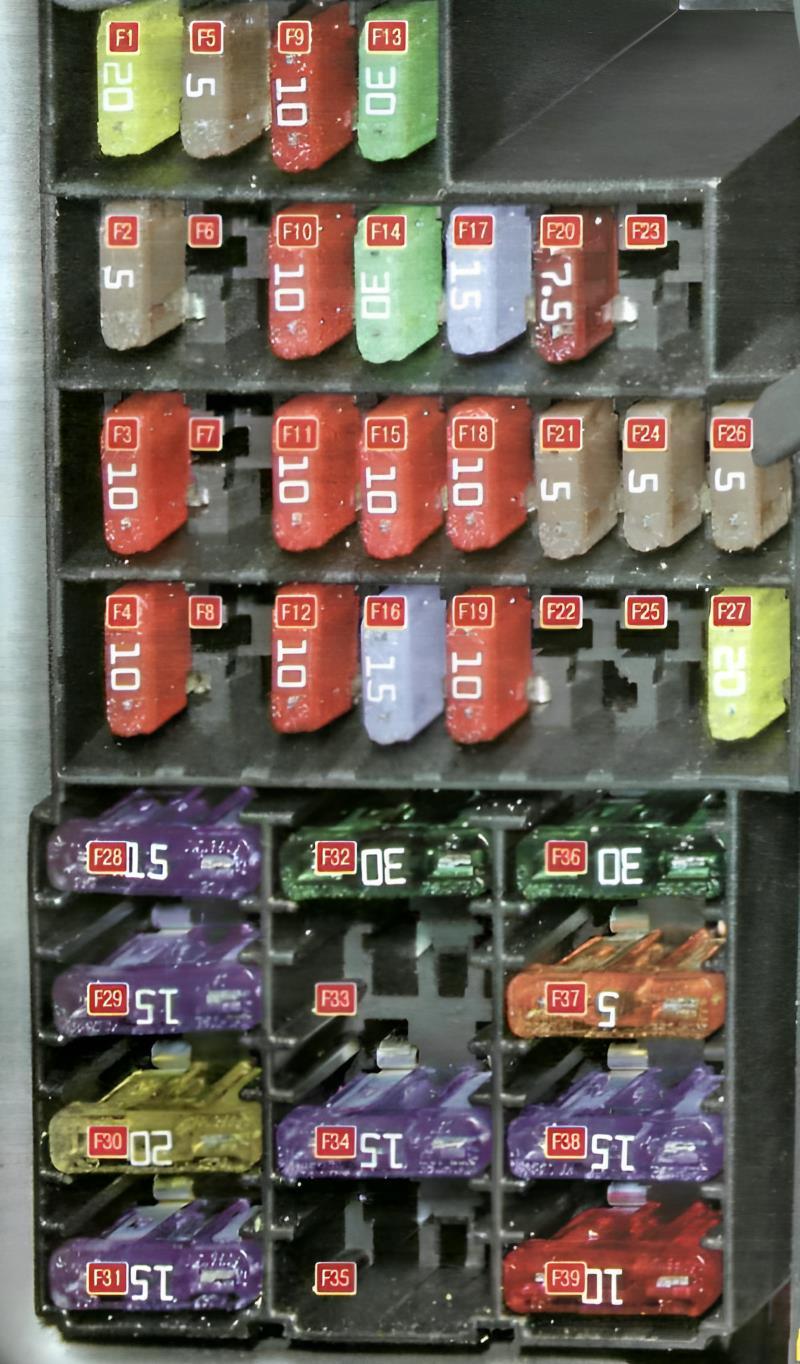

Schéma
N° | Ampères | Affectation des fusibles
F1. | 20A | Essuie-glace, commutateur d'essuie-glace, relais de dégivrage de la lunette arrière
F2. | 5A | Combiné d'instruments, relais de pompe à carburant, commande électronique du moteur, témoin de non-bouclage de la ceinture de sécurité et témoin de désactivation de l'airbag
F3. | 10A | Interrupteur de feu stop
F4. | 10A | connecteur de diagnostic, unité d'antenne antidémarrage, commutateur de commande de la boîte de vitesses automatique, unité de commande électrique de la carrosserie
F5. | 5A | boîte de vitesses automatique, relais de démarreur, unité de commande de la boîte de vitesses électronique
F6. | Spare (rechange)
F7. | Spare (rechange)
F8. | Spare (rechange)
F9. | 10A | Combiné d'instruments, feu de croisement gauche
F10. | 10A | Phare de croisement droit
F11. | 10A | Combiné d'instruments, feux de route, projecteur gauche
F12. | 10A | Feu de route, projecteur droit
F13. | 30A | Moteurs de lève-vitre des portes arrière
F14. | 30A | Moteurs de lève-vitres des portes avant
F15. | 10A | ECU ABS, capteurs d'accélération, capteur d'angle de braquage
F16. | 15A | Sièges avant chauffants électriques
F17. | 15A | Avertisseur sonore
F18. | 10A | Feux de gabarit avant et arrière (côté gauche)
F19. | 10A | Feux de gabarit avant et arrière droit, éclairage du coffre, éclairage du combiné d'instruments, commutateur de feux de détresse, commande de chauffage (climatisation) et de ventilation, système audio, fusible pour allume-cigares, commutateur de verrouillage centralisé, commutateur de vitre de porte avant, commutateur de mode de transmission, éclairage de la plaque d'immatriculation, feux de gabarit avant et arrière droit
F20. | 7.5A | Feu antibrouillard arrière
F21. | 5A | Rétroviseurs extérieurs chauffants
F22. | Spare (rechange)
F23. | Spare (rechange)
F24. | 5A | Pompe de direction électrique (fonction selon l'équipement)
F25. | 5A | Système de ravitaillement en gaz (fonction selon l'équipement)
F26. | 5A | Système SRS
F27. | 20A | Moteurs électriques, essuie-glace arrière, klaxon, capteur PMH, commutateur de feux de recul (boîte de vitesses manuelle)
F28. | 15A | Unité de commande électrique de l'habitacle (mode économie d'énergie)
F29. | 15A | Unité de commande électrique de l'habitacle, connecteur de diagnostic
F30. | 20A | Appareil de commande électrique de l'habitacle
F31. | 15A | Phares antibrouillard, relais de phares antibrouillard
F32. | 30A | Fenêtre de hayon chauffée
F33. | Spare (rechange)
F34. | 15A | Unité de contrôle pour boîte de vitesses électronique
F35. | Spare (rechange)
F36. | 30A | Moteur électrique de l'installation de chauffage, de climatisation et de ventilation
F37. | 5A | Rétroviseurs extérieurs électriques
F38. | 15A | Système audio, allume-cigare Renault/Dacia Duster
F39. | 10A | Système de chauffage, de climatisation et de ventilation Relais de moteur électrique
Dans le compartiment moteur

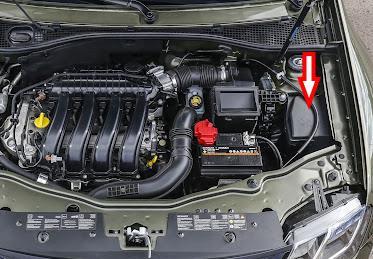

Il se trouve sur le côté gauche du capot moteur.

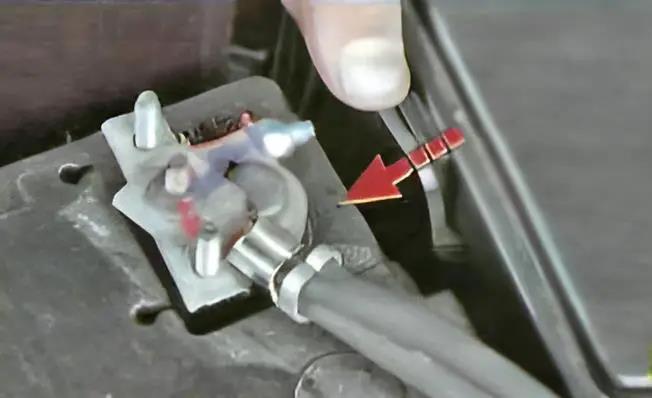

1) Pour accéder à la boîte à fusibles du véhicule, desserrez le verrouillage....
2) ...et retirez le couvercle.

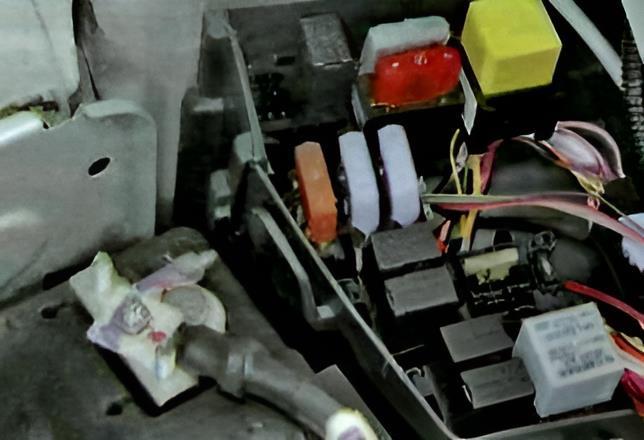

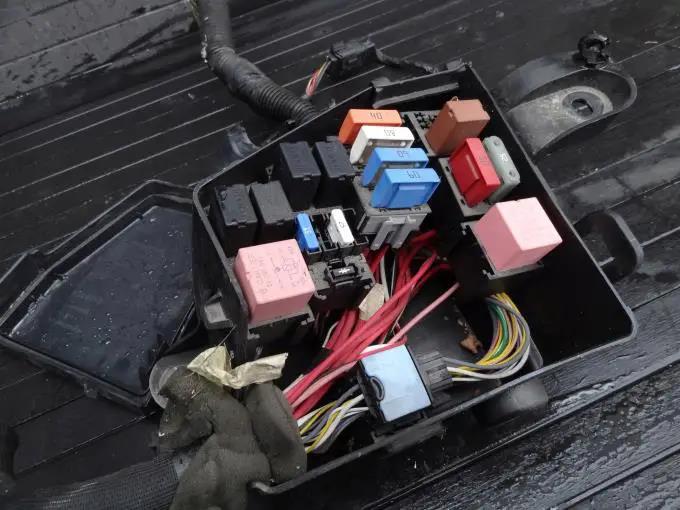

Vue générale.
Type 1 (moteur K4M)

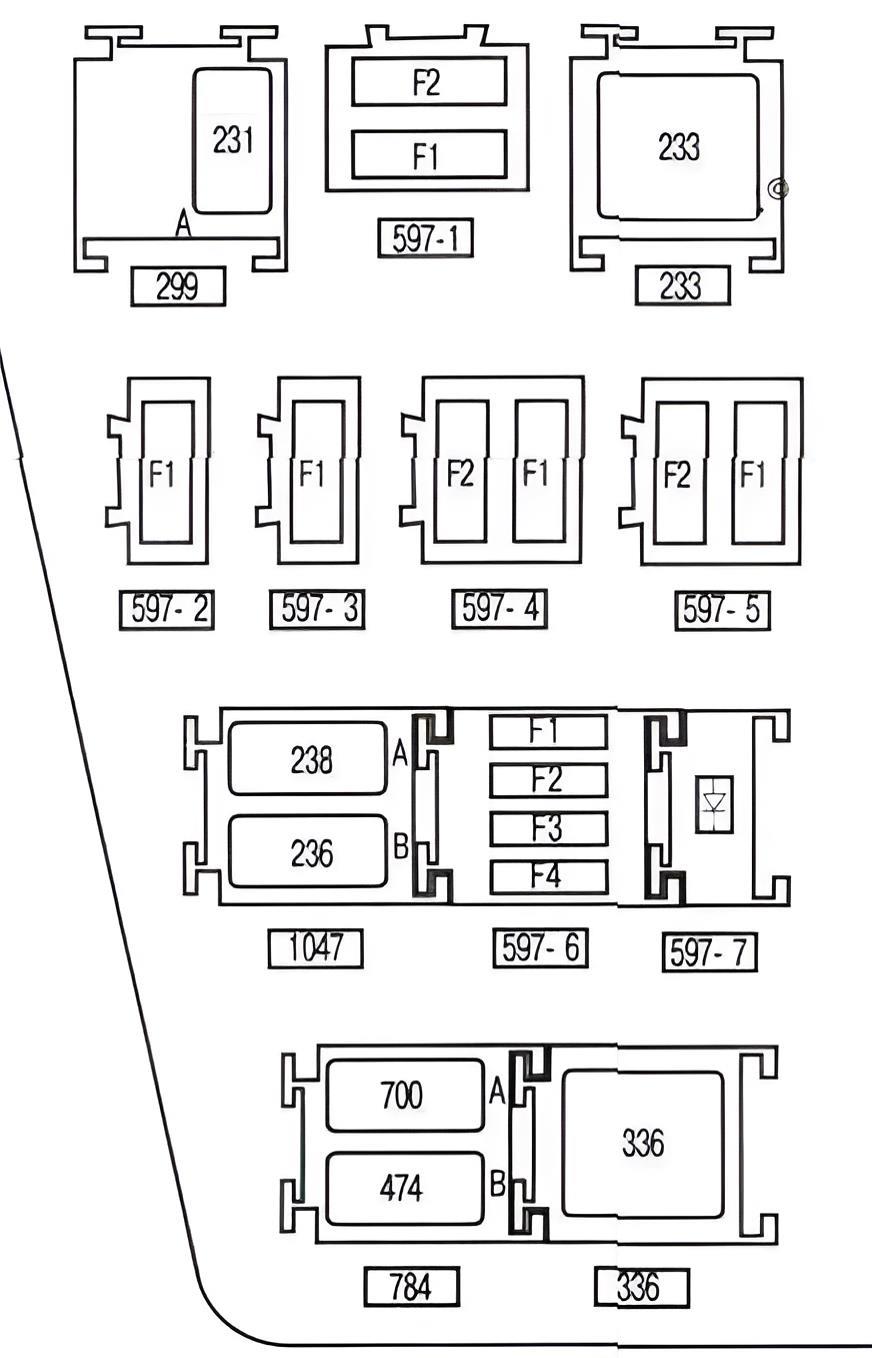

Plan
N° | Affectation des fusibles | Ampères
Tableau 597-1
F1. | Unité de contrôle ABS et ESP | 50A
F2. | Module de commande ABS et ESP | 25A
Tableau 597-2
F1. | Ventilateur de radiateur moteur, embrayage de compresseur | 50A / 40A
Tableau 597-3
F1. | Pompe de direction assistée | 80A
Tableau 597-4
F1, F2 . | Interrupteur pour éclairage extérieur | 60A
Tableau 597-5
F1. | Chauffage d'appoint de la cabine, relais de chauffage d'appoint (non utilisé) | 80A
F2. | ECU de la transmission (4 roues motrices) | 25A
Tableau 597-6
F1. | Ventilateur de refroidissement basse vitesse | 30A
F2. | Module de carburant (fusible de la pompe à essence du Duster) | 25A
F3. | Remplacement
F4. | Système d'alimentation en gaz (non utilisé) | 25A
diode. | 597-7 Diode magnétique du compresseur.
No. | Affectation des relais
231 (A). | Feux antibrouillard
- (B). | Non utilisé
233. | Ventilateur de chauffage
238 (A). | Relais pour le blocage de l'injection
236 (B). | Relais de pompe à essence
700 (A). | Relais de basse vitesse de soufflerie.
474 (B). | Relais de commutation du compresseur de climatisation.
336. | Relais de vitesse de soufflerie élevée
Type 2 (moteur F4R)
No | Affectation | Ampères
Tableau 597-1
F1, F2 . | Centrale électronique pour systèmes ABS et EPS | 50A / 25A
Tableau 597-2
F1. | Système de refroidissement du moteur Ventilateur de radiateur, embrayage du compresseur de climatisation | 50A / 40A
Tableau 597-3
F1, F2 . | Interrupteur pour éclairage extérieur | 60A
Tableau 597-4
F1. | Chauffage d'appoint de la cabine, relais de chauffage d'appoint | 80A
F2. | ECU de commande de boîte de vitesses (4 roues motrices) | 25A
Tableau 597-5
F1. | Ventilateur de refroidissement basse vitesse / couplage magnétique du compresseur de climatisation | 15A / 30A
F2. | Pompe à essence | 25A
F3. | Réserve
F4. | BOÎTE DE VITESSES AUTOMATIQUE ECU | 15A
Tableau 597-6
Diode. | Diode pour l'accouplement magnétique d'un compresseur de climatisation.
No. | Affectation des relais
231 (A). | Feux antibrouillard
- (B). | Vide
233. | Ventilateur de chauffage
238 (A). | Relais de verrouillage du système d'injection
236 (B). | Module de carburant (pompe à essence)
700 (A). | Vitesse lente du ventilateur.
474 (B). | Relais d'interrupteur pour compresseur de climatisation.
336. | Vitesse de soufflerie rapide
232. | Démarreur
