Fusibles Dacia / Renault Sandero 2 (5S / B52), 2012 - 2020

La Sandero est une petite voiture à hayon basée sur le châssis du modèle Logan II. La deuxième génération a été présentée au Mondial de l'Automobile de Paris en septembre 2012. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Dacia / Renault Sandero (deuxième génération ; marques de carrosserie 5S et B52) 2012, 2013 2014, 2015, 2016, 2017, 2018, 2019, 2020 années-modèles, y compris le changement StepWay.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.

Dans le compartiment moteur

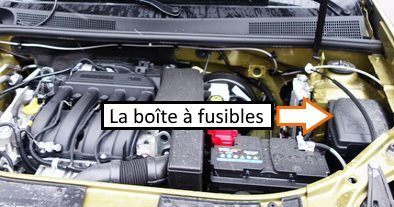

La boîte à fusibles se trouve à proximité de la batterie.

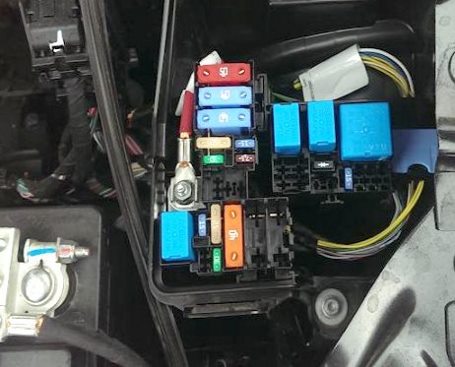

Exemple d'accès.

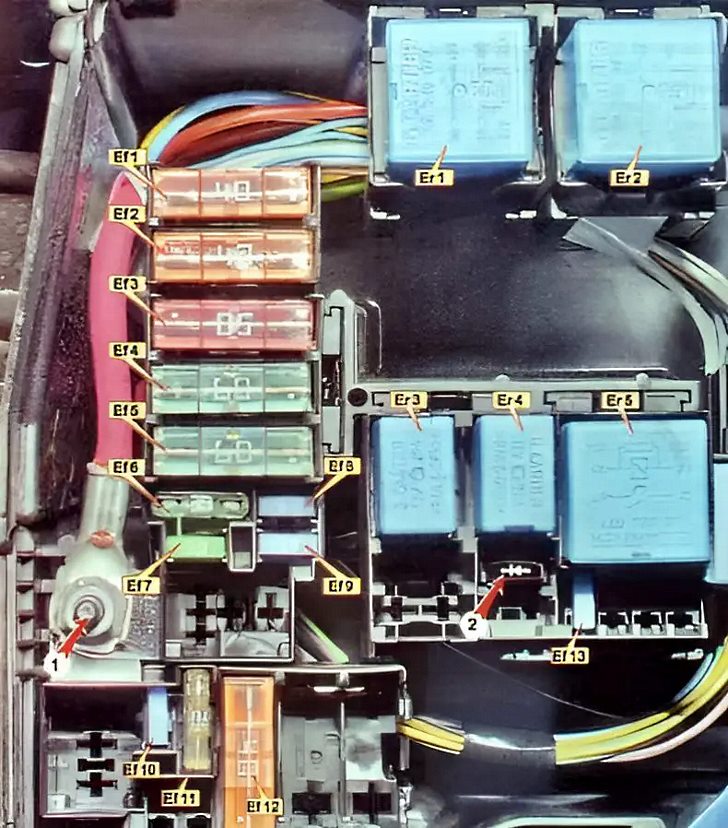

Schéma

N° | Affectation des fusibles | Ampères
Ef1. | Chauffage pare-brise droit | 40A
Ef2. | Chauffage pare-brise gauche | 40A
Ef3. | Système ABS/ESP | 50A
Ef4. | Antidémarrage, protection de la cabine F28-F31 | 60A
Ef5. | Alimentation électrique des fusibles F11, F23 à F27, F34 et F39 dans l'habitacle | 60A
Ef6. | Système ABS/ESP | 30A
Ef7. | Chauffage de la lunette arrière et des rétroviseurs | 30A
Ef8. | Phares antibrouillard | 15A
Ef9. | Sièges chauffants | 15A
Ef10. | Embrayage de climatisation (équipement avec climatisation) / Première vitesse de ventilation (version non climatisée) | 15A / 25A
Ef11. | Fusible pour relais de commande moteur | 25A
Ef12. | Ventilateur de refroidissement | 40A
Ef13. | Système de gestion du moteur | 15A
Er1. | Relais de chauffage vitre gauche | 35A
Er2. | Relais de chauffage vitre droite | 35A
Er3. | Relais de pompe à essence | 20A
Er4. | Relais du compresseur de climatisation ou du ventilateur de la première vitesse (selon l'équipement) | 20A
Er5. | Relais de commande du moteur | 35A
1. | Pôle positif de la batterie
2. | Diode du compresseur de climatisation

À l'intérieur du véhicule

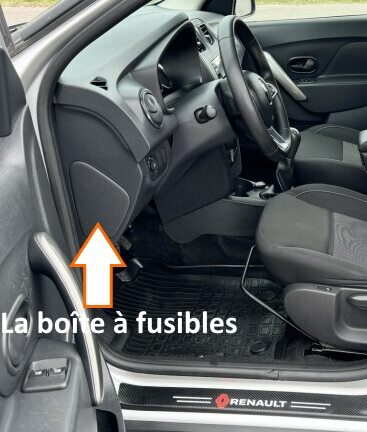

Situé côté conducteur, à l'extrémité du tableau de bord.

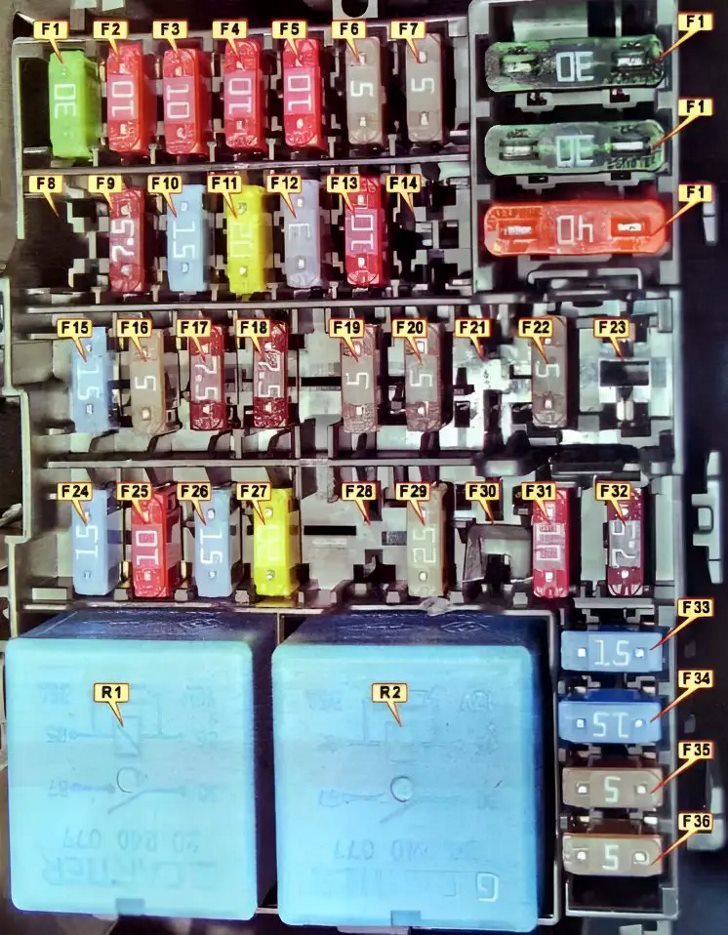

Schéma

N° | Affectation des fusibles | Ampères
F1. | fenêtre avant | 30A
F2. | phare gauche - feux de route | 10A
F3. | phare droit - feu de route | 10A
F4. | phare gauche - feux de croisement | 10A
F5. | Phare droit - feu de route ou phare gauche - feu de croisement | 10A
F6. | Feux arrière, éclairage de la plaque d'immatriculation | 5A
F7. | Feux de gabarit | 5A
F8. | Lève-vitres électriques arrière | 30A
F9. | Feux antibrouillard arrière | 7,5A
F10. | Avertisseur sonore (Klaxon) | 15A
F11. | Verrouillage central | 20A
F12. | système abs/esp | 3A
F13. | éclairage intérieur, climatisation | 10A
F14. | capteur d'angle de braquage | 5A
F15. | lave-glace, radar de stationnement, feux de recul | 15A
F16. | Système audio, vitres chauffantes, limiteur de vitesse | 5A
F17. | Feux de jour | 7,5A
F18. | Ampoules de feux stop | 7,5A
F19. | Système de commande | 5A
F20. | Airbags | 5A
F21. | Réserve
F22. | réserve
F23. | réserve
F24. | Indicateur de direction | 15A
F25. | Système antivol | 10A
F26. | Centrale de commande électrique | 15A
F27. | Interrupteur à bascule (entrée feux de croisement) | 20A
F28. | Réserve
F29. | Interrupteur à palette (entrée feux de route) | 25A
F30. | réserve
F31. | Tableau de bord | 10A
F32. | Système audio | 7,5A
F33. | Sandero / Sandero Stepway Fusible allume-cigare | 15A
F34. | fiche de diagnostic obd | 15A
F35. | Rétroviseurs extérieurs chauffants | 5A
F36. | Rétroviseurs électriques | 5A
F37. | Démarreur | 30A
F38. | Essuie-glace | 30A
F39. | climatisation | 40A

N° | Affectation des relais | Ampères
R1. | relais de climatisation | 35A
R2. | relais de chauffage de la lunette arrière | 35A
