La Sandero est une voiture économique du groupe Renault. Selon le constructeur, la voiture a toutes les qualités principales de la gamme de modèles Dacia : l'espace, la capacité de chargement et la fiabilité. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Renault / Dacia Sandero (première génération ; plate-forme B0 ; In-Plant-Index B90). Années de production : 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Vous trouverez ici les emplacements, les descriptions et les photos des porte-fusibles. « Allume-cigare » et « klaxon » sont indiqués en gras.
Dans le compartiment moteur

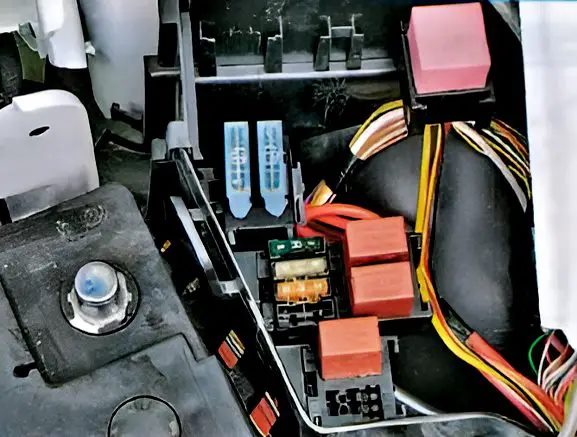

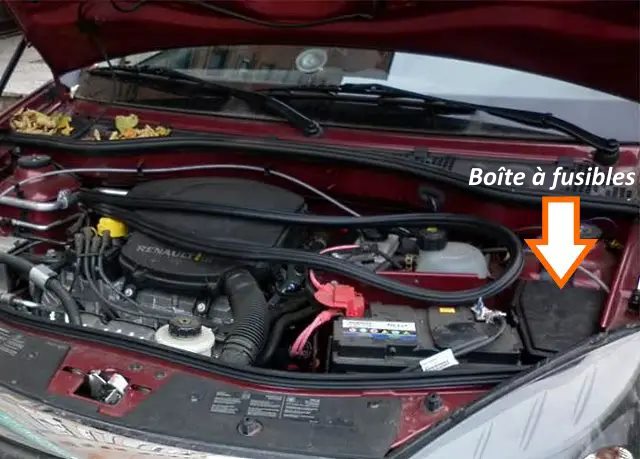

Voici comment accéder au boîtier à fusibles dans le compartiment moteur :
1. Détacher le verrouillage.
2. retirer le couvercle de la boîte à fusibles. L'intérieur du couvercle porte l'inscription de l'affectation actuelle des fusibles.

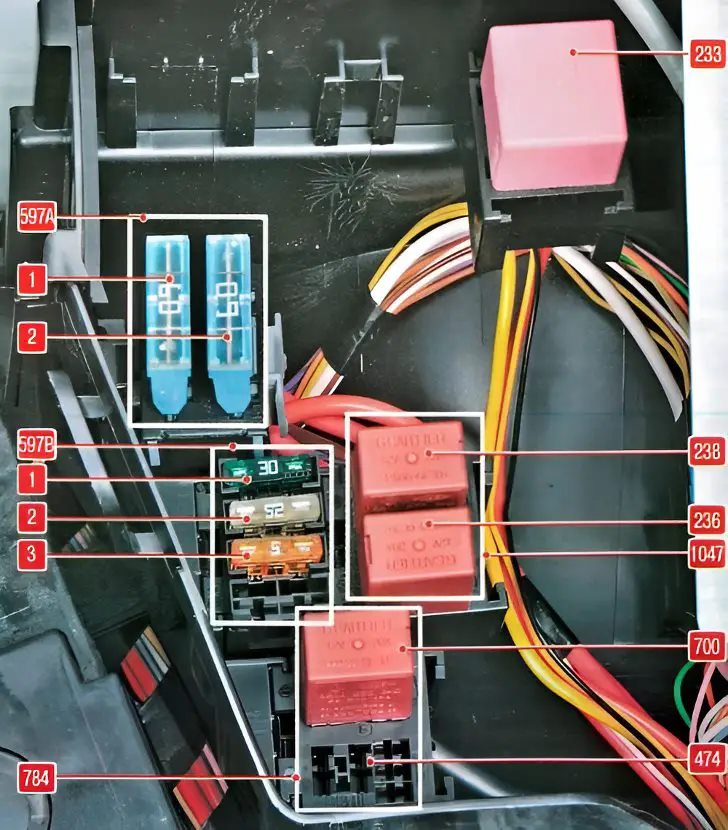

Schéma
N° | Affectation | Ampères
Panneau 597A
F1. | Système d'alarme de sécurité, interrupteur pour l'éclairage extérieur, relais pour les feux de jour | 60A
F2. | Interrupteur d'éclairage extérieur, boîte à fusibles à l'intérieur du véhicule | 60A
Panneau 597B
F1. | Alimentation du panneau de relais | 30A
F2. | Alimentation du relais du système d'injection | 25A
F3. | Alimentation relais système d'injection, ECU moteur | 5A
Panneau 784
474. | Relais compresseur de climatisation | 20A
700. | Relais électrique du ventilateur | 20A
Panneau 1047
236. | Relais de pompe à essence
238. | Relais de verrouillage de l'injection
233. | Relais de ventilateur de chauffage
Dans l'habitacle

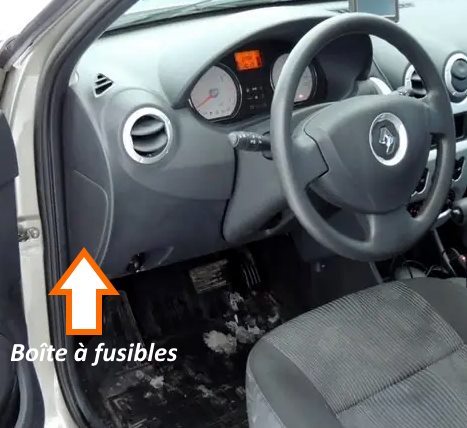

Retire le cache en plastique à l'extrémité du tableau de bord pour y accéder.

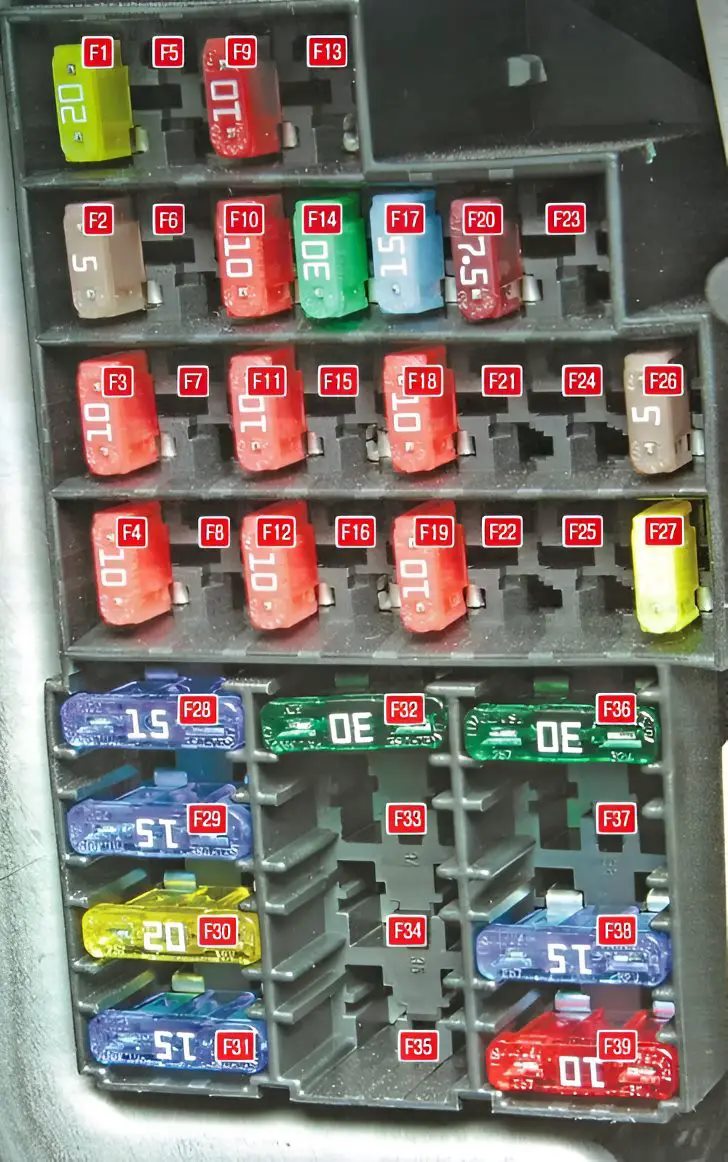

Vue générale.

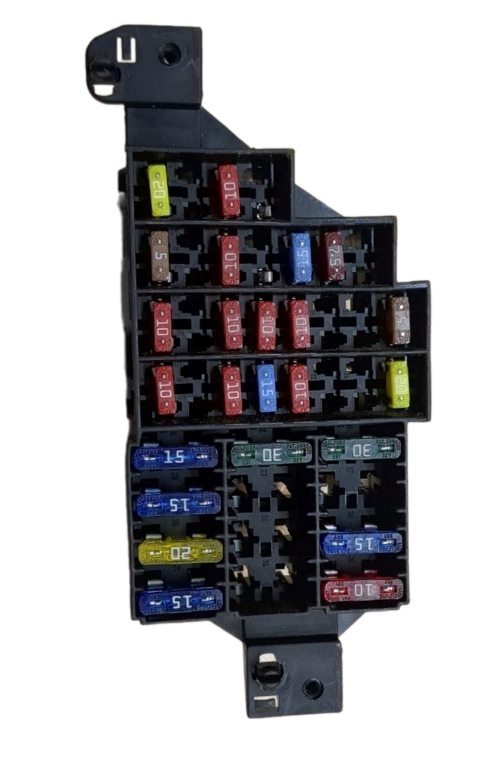

Schéma
N° | Description | Ampères
F1. | Essuie-glace | 20A
F2. | Combiné d'instruments, unité de commande électronique | 5A
F3. | Interrupteur de feu stop, interrupteur de feu de recul | 10A (20A*)
F4. | Verrouillage électronique du démarrage du moteur (unité de commande de l'airbag et du rétracteur de ceinture*) | 20A
F5. | Boîte de vitesses automatique | 10A
F6. | Circuit de veille
F7. | équipement de remorque
F8. | Réserve
F9. | Phare gauche (feu de croisement) | 10A
F10. | Phare droit (feu de croisement) | 10A
F11. | Phare gauche (feux de route) | 10A
F12. | Phare droit (feu de route) | 10A
F13. | Lève-vitres électriques arrière | 30A
F14. | Lève-vitres électriques avant | 30A
F15. | Unité de contrôle ABS | 10A
F16. | Sièges avant chauffants électriques | 15A
F17. | Klaxon | 15A
F18. | Feux de position sur le côté gauche de la carrosserie, interrupteur de signal d'urgence, fusible de l'allume-cigare de la Sandero | 10A
F19. | Feux de gabarit sur le côté droit de la carrosserie | 10A (7,5A*)
F20. | Interrupteur du feu antibrouillard arrière | 7,5A
F21. | Rétroviseurs extérieurs à dégivrage électrique | 5A
F22. | Réserve
F23. | Réserve pour système d'alarme de sécurité
F24. | Direction assistée | 5A
F25. | Installation de gaz | 5A
F26. | Centrale de commande pour airbag et rétracteur de ceinture | 5A
F27. | Essuie-glace arrière, commutateur de feux de recul | 20A
F28. | Eclairage intérieur | 15A
F29. | Prise de courant générale | 15A
F30. | Verrouillage des éléments d'ouverture de la carrosserie | 20A
F31. | Feux antibrouillard | 15A
F32. | Chauffage électrique de la lunette arrière | 20A
F33. | Réserve
F34. | Réserve
F35. | Réserve
F36. | Ventilateur électrique pour le chauffage (climatisation) et le système de ventilation | 30A
F37. | Rétroviseurs extérieurs électriques | 5A
F38. | Autoradio | 15A (10A*)
F39. | Chauffage de l'habitacle (climatisation) et système de ventilation | 10A (30A*)
Remarque : * Uniquement pour les véhicules fabriqués avant 2009.
