Fusibles et relais Renault / Dacia Logan 2 (L8), 2012 - 2022

Renault a présenté la deuxième génération de la Logan au Salon de l'automobile de Paris 2012. En Turquie, la voiture est vendue sous le nom de Symbol. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Renault / Dacia Logan 2 (deuxième génération ; marque du corps L8 ; code interne du projet L52) 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 années modèles.


Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.

À l'intérieur du véhicule

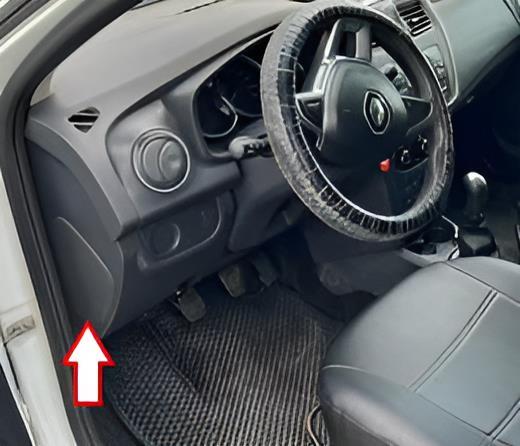

Il se trouve du côté conducteur, derrière le cache en plastique.

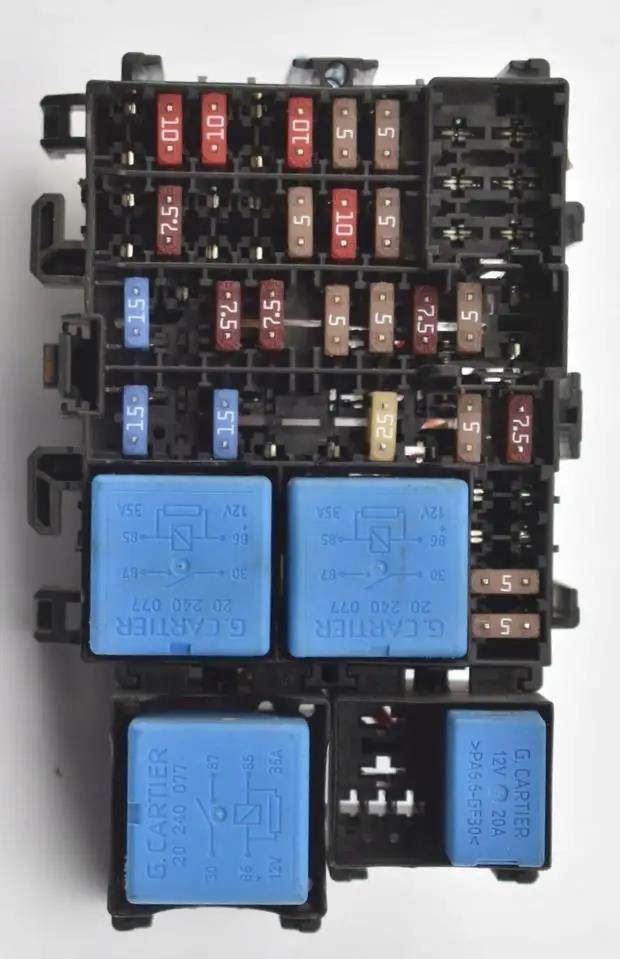

Photo - exemple.

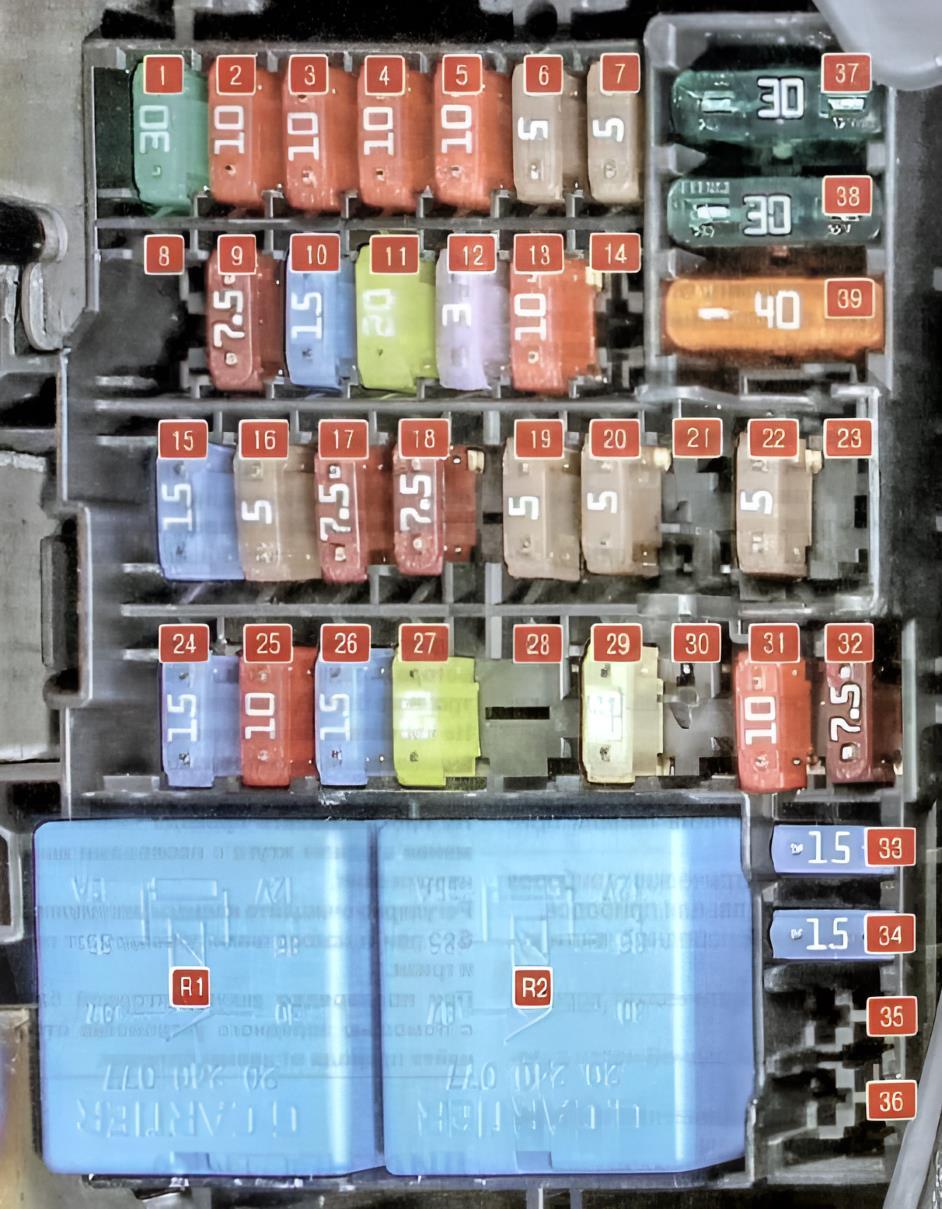

Schéma

N° | Affectation des fusibles | Ampères
1. | Commutateur de lève-vitre de la porte avant, moteur de lève-vitre de la porte conducteur | 30A
2. | Feux de route du phare gauche | 10A
3. | Feux de route du phare droit | 10A
4. | Feux de croisement du projecteur gauche | 10A
5. | Feux de croisement du projecteur droit | 10A
6. | Feu arrière gauche, feu arrière avant gauche, feu arrière avant gauche, éclairage de la plaque d'immatriculation, interrupteur de verrouillage électrique des vitres des portes arrière, interrupteur de l'alarme de bégaiement et de panique au centre, interrupteur des vitres des portes arrière, système audio, commande de climatisation | 5A
7. | Feu de gabarit arrière droit, feu de gabarit avant droit, régulateur de vitesse, commutateur de lève-vitres avant, commutateur de verrouillage des lève-vitres arrière, commutateur de verrouillage centralisé et d'alarme, commutateur de lève-vitres arrière gauche et droit sur le tableau de bord, commutateur du système audio, panneau de commande de climatisation | 5A
8. | Interrupteur des lève-vitres électriques des portes arrière dans le tableau de bord | 30A
9. | Feu de position du feu arrière gauche | 7,5A
10. | Avertisseur sonore | 15A
11. | Commandes électriques des serrures des portes arrière, de la serrure de la porte du conducteur, de la serrure du coffre à bagages | 20A
12. | Unité de commande ABS et ESP, interrupteur de feu stop, antidémarrage | 30A
13. | éclairage du coffre, éclairage du compartiment à bagages, boîtier de commande de la climatisation, boîtier de commande de la climatisation | 10A
14. | Capteur d'angle de braquage | 5A
15. | Pompe de lave-glace électrique, feu de recul, feu de position dans le feu arrière droit, feu arrière gauche | 15A
16. | Système audio, unité de commande de l'aide au stationnement, unité d'alarme pour ceinture de sécurité non bouclée, circuit de commande du relais du dégivrage de la lunette arrière | 5A
17. | Commutateur au volant pour l'éclairage extérieur et les clignotants | 7,5 A
18. | Feux de position dans les feux arrière, feu de freinage supplémentaire | 7,5A
19. | Système de gestion du moteur ECU, combiné d'instruments, circuit de commande du relais de pompe à carburant, circuit de commande du relais de démarreur | 5A
20. | ECU du système de sécurité passive | 5A
21. | Réserve | 5A
22. | Réserve | 5A
23. | Circuits d'alimentation de la remorque | 20A
24. | Circuits électriques pour les fusibles 12, 13, 14 et 36 | 15A
25. | Circuits d'immobilisation | 10A
26. | Rétroviseurs extérieurs électriques, clignotants latéraux | 15A
27. | Commutateur de direction pour l'éclairage extérieur et les clignotants | 20A
28. | Relais de l'avertisseur sonore | 15A
29. | Interrupteur de direction pour éclairage extérieur et clignotants | 25A
30. | Réserve
31. | Tableau de bord | 10A
32. | Système audio, ventilateur de chauffage électrique | 7,5A
33. | Fusible allume-cigare Renault / Dacia Logan 2 | 15A
34. | Connecteur de diagnostic, système audio, boîtier d'interface réseau multiplexé | 15A
35. | Rétroviseurs extérieurs à dégivrage électrique | 5A
36. | Manche de commande pour rétroviseurs extérieurs | 5A
37. | Démarreur | 30A
38. | Commutateur d'essuie-glace et de lave-glace, moteur d'essuie-glace | 30A
39. | Climatisation, chauffage et ventilation | 40A
R1. | Relais pour ventilateur de chauffage électrique
R2. | Relais de chauffage électrique de la lunette arrière

Dans le compartiment moteur

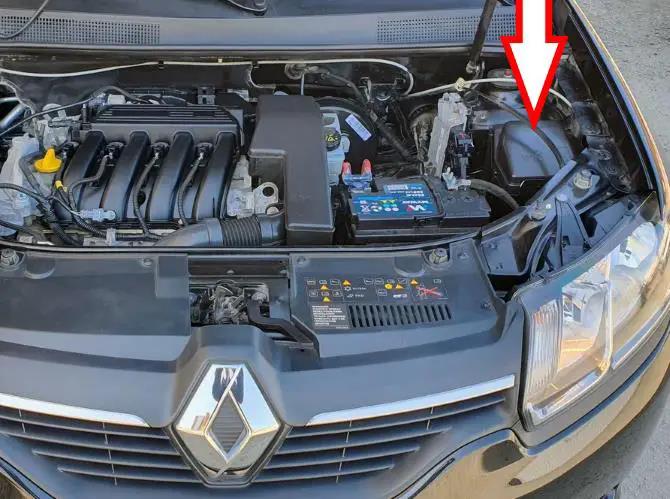

La boîte à fusibles se trouve à proximité de la batterie.

Pour accéder aux fusibles, il faut :
1) desserrer deux attaches en plastique ;
2) retirer le couvercle du bloc.

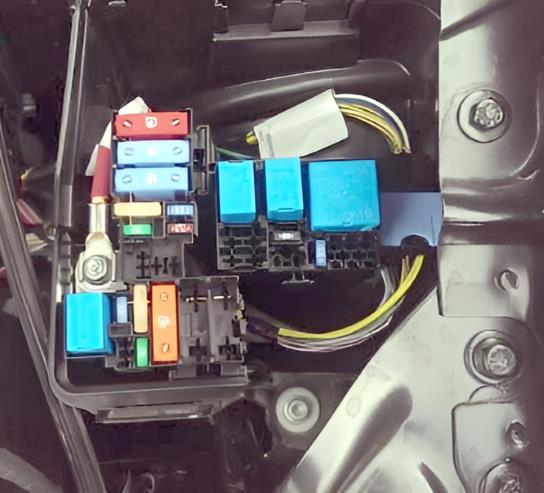

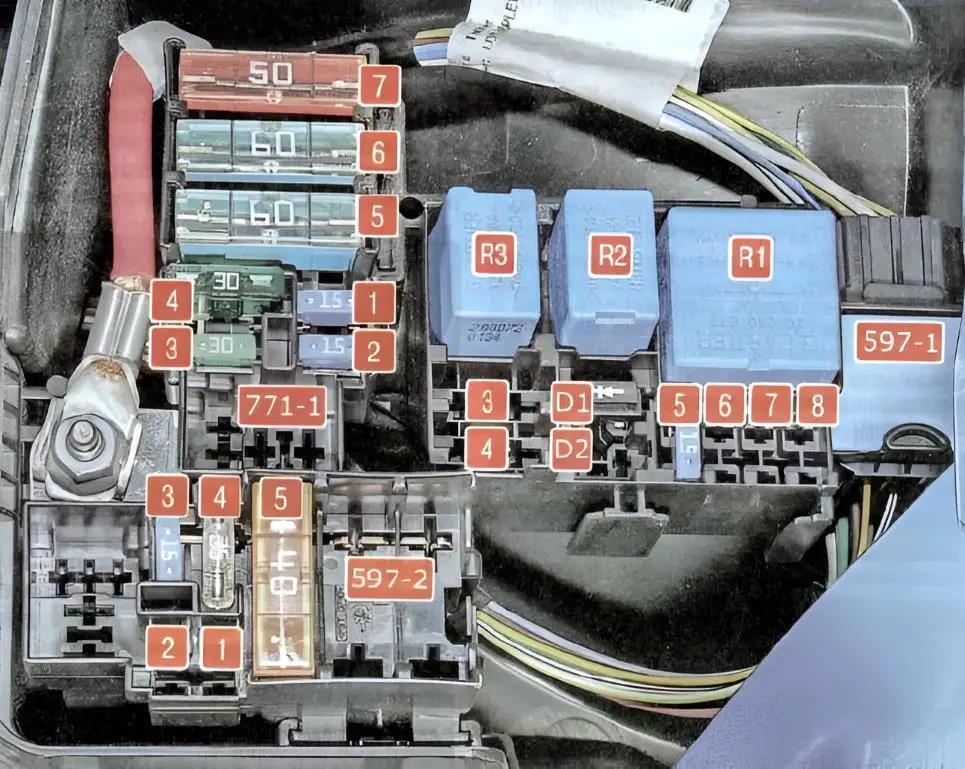

Schéma

N° | Affectation des fusibles | Ampères

Panneau 777-1
1. | Interrupteur de guidon pour l'éclairage extérieur et les clignotants | 15A
2. | Chauffage électrique des sièges avant | 15A
3. | Chauffage électrique de la lunette arrière | 30A
4. | Centrale de commande du système antiblocage des roues (ABS) et du programme électronique de stabilité (ESP) | 30A
5. | Alimentation électrique des fusibles 11, 23. 24, 24, 25, 26, 26, 27, 34 et 39 dans le bloc de câblage de l'habitacle | 60A
6. | Alimentation électrique du fusible 2 dans le bloc de montage de l'habitacle | 60A
7. | ECU du système de fermeture automatique (ABS) et du système de contrôle de stabilité ESP | 50A

Panneau 597-1
D1. | Diode du compresseur de climatisation -
D2. | Diode du ventilateur du système de refroidissement du moteur
3. | Réserve
4. | Réserve
5. | Circuits électriques du système de commande du moteur
6. | Réserve
7. | Réserve
8. | Réserve
R1. | Relais de verrouillage du système d'injection
R2. | Relais de commande du compresseur de climatisation (en présence de la climatisation), relais de faible vitesse de soufflerie du chauffage (en l'absence de la climatisation)
R3. | Relais de pompe à essence

Panneau 597-2
1. | Réserve | 30A
2. | Réserve | 25A
3. | Embrayage du compresseur de climatisation (si climatisation présente) | 15A
3. | Ventilateur basse vitesse (si pas de climatisation) | 25A
4. | Capteur de niveau de carburant, bobines d'allumage moteur K4M, module d'allumage moteur K7M, commande de l'interrupteur du compresseur de climatisation (en présence de la climatisation), commande du relais de basse vitesse du ventilateur (en l'absence de la climatisation), fusible 5 circuit d'alimentation électrique dans le bloc 597-1 dans le compartiment moteur, circuit de commande du relais principal du système d'injection | 25A
5. | Ventilateur électrique du système de refroidissement | 40A
