La Logan est une petite voiture bon marché du groupe Renault, vendue en Europe sous la marque Dacia. À l'origine, elle était conçue pour les marchés en développement, mais au fil du temps, elle a été distribuée à l'international. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Renault / Dacia Logan 1 (première génération ; marques de carrosserie LS0G et LS12 ; désignation d'usine L90) 2004, 2005, 2006, 2006, 2007, 2008, 2009, 2009, 2010, 2010, 2011, 2012, 2013, 2013, 2014, 2014, 2015, 2016 années modèles.
Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous identifierons séparément les fusibles de l'allume-cigare et de la pompe à carburant.
Sous le capot
Il existe deux variantes possibles pour l'emplacement des blocs et l'objectif des éléments qu'ils contiennent.
Type 1

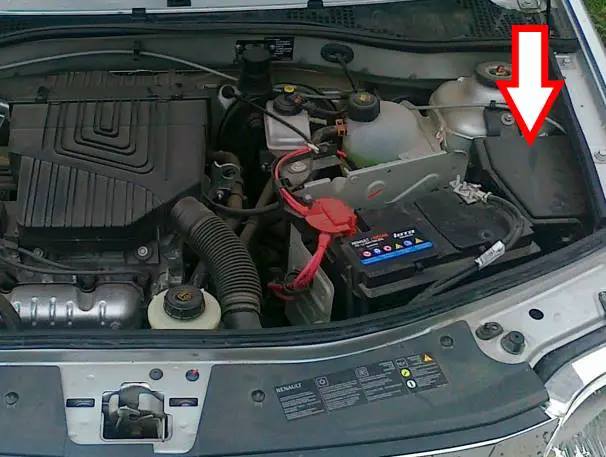

Se trouve à proximité de la batterie.

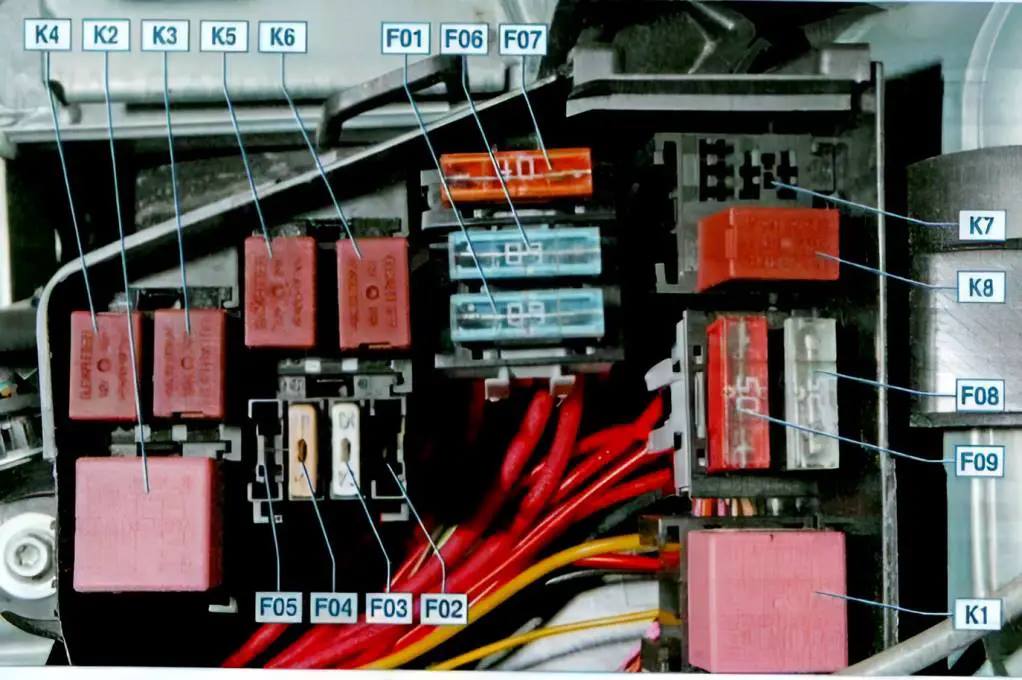

Plan
N° | Affectation des fusibles | Ampères
F01. | Alimentation électrique pour le commutateur d'allumage et tous les consommateurs alimentés par le commutateur d'allumage ; interrupteur pour l'éclairage extérieur | 60A
F02. | Circuit électrique pour le relais du ventilateur de refroidissement (K3) - pour les véhicules sans climatisation | 30A
F03. | Circuit électrique pour le relais de la pompe à carburant (K5) et le relais de la bobine d'allumage ; relais principal du système de gestion du moteur (K6) | 25A
F04. | Alimentation constante de l'ECU du moteur ; enroulements du relais principal de l'ECU du moteur (K6) | 5A
F05. | Réserve | 15A
F06. | Circuit d'alimentation de la boîte à fusibles de la cabine | 60A
No. | Affectation des relais
K1. | Moteur du ventilateur de chauffage
K2. | Moteur du ventilateur de refroidissement
K3. | Moteur du ventilateur de refroidissement (pour les véhicules avec climatisation - par résistance)
K4. | Embrayage électromagnétique pour le compresseur de la climatisation
K5. | Pompe à essence et bobine d'allumage
K6. | Capteur d'oxygène (circuit chauffé) ; capteur de vitesse ; injecteurs ; électrovanne de purge de l'adsorbeur ; enroulements de relais K2, KZ, K4
K7. | Pompe du lave-phares (disponibilité selon équipement)
K8. | Ampoules pour phares antibrouillard
Type 2

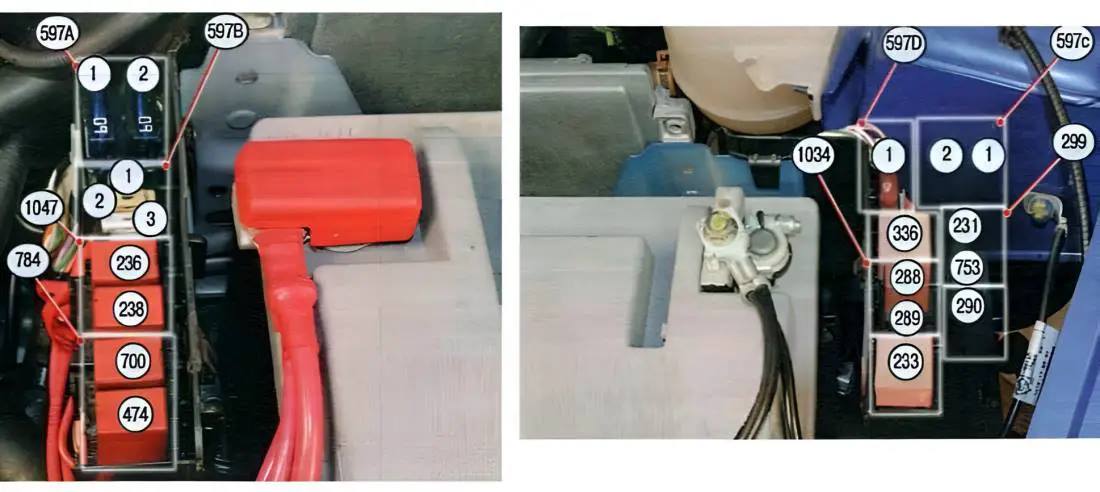

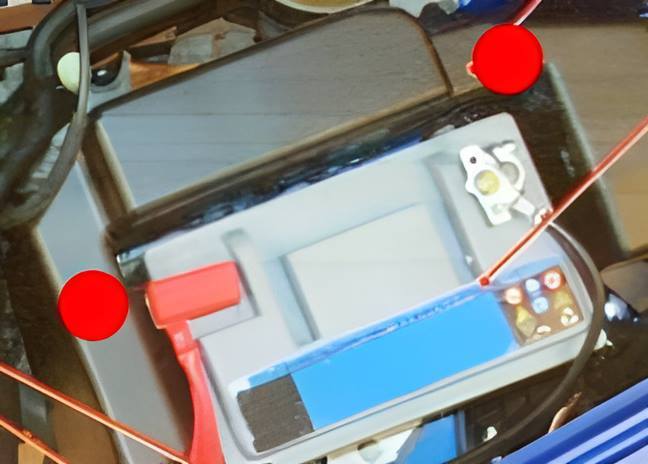

À gauche et à droite de la batterie. Marquées par des points rouges.
Schéma
N° | Affectation des relais / fusibles | Ampères
Panneau 597A
F1. | Alarme de sécurité, interrupteur pour l'éclairage extérieur, relais pour les feux de jour (bloc 1034) | 60A
F2. | Interrupteur pour l'éclairage extérieur, boîte à fusibles de l'habitacle | 60A
Panneau 597V
F1. | Alimentation du tableau de relais | 30A
F2. | Circuit d'alimentation du système d'injection | 25A
F3. | Relais système d'injection Circuit d'alimentation, système d'injection ECU | 5A
Panneau 597C
F1. | CALCULATEUR DE DESCENTE | 50A
F2. | CALCULATEUR ABS- | 25A
Panneau 597D
F1. | relais grande vitesse du ventilateur électrique (relais 236), carte de relais | 40A
Panneau 299
231e. | Feux antibrouillard | 20A
753e. | Pompe lave-phares | 20A
Panneau 784
474. | Relais de commutation du compresseur de climatisation | 20A
700. | Relais de vitesse de soufflerie lente | 20A
Panneau1034
288. | Relais du système d'éclairage diurne | 20A
289. | Relais du système de feux de jour | 20A
290. | Relais du système d'éclairage de jour | 20A
Panneau1047
236. | Relais de pompe à essence | 20A
238. | Relais de verrouillage de l'injection | 20A
Relais individuels
233. | Ventilateur de chauffage | 40A
236. | Ventilateur électrique haute vitesse | 40A
A l'intérieur de l'habitacle

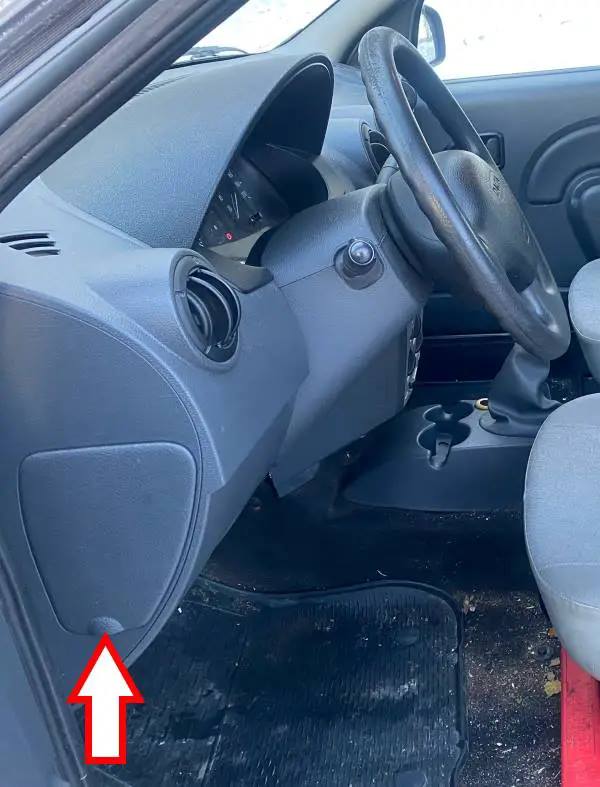

La boîte à fusibles se trouve à l'extrémité du tableau de bord, sous un couvercle en plastique.

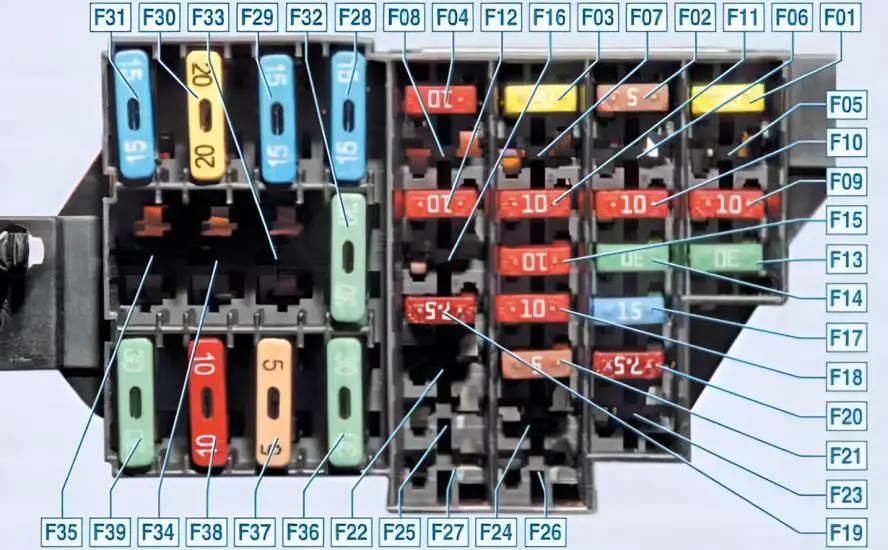

Schéma
N° | Description | Intensité du courant, ampères
F01. | Essuie-glace ; relais du chauffage de la lunette arrière bobinage | 20A
F02. | Alimentation du combiné d'instruments ; pompe à essence et enroulement du relais de la bobine d'allumage (K5) ; alimentation de l'ECU de commande du moteur à partir du commutateur d'allumage | 5A
F03. | Feux de stop, feux de recul, lave-glace | 20A
F04. | Circuits électriques : Unité de commande d'airbag ; clignotants ; connecteur de diagnostic de l'ECU du moteur ; bobine de l'antidémarrage | 10A
F05-F08. | Vide
F09. | Ampoules de phares gauche (feux de croisement) ; commutateur de feux de croisement dans le combiné d'instruments ; pompe du lave-phares | 10A
F10. | Ampoules du phare droit (feux de croisement) | 10A
F11. | Ampoules du projecteur gauche (feux de route) ; témoin de feux de route dans le combiné d'instruments | 10A
F12. | Ampoules du phare droit (feux de route) | 10A
F13- F14. | Lève-vitres électriques arrière et avant | 30A
F15. | BOÎTIER DE COMMANDE D'ABS | 10A
F16. | Commutateur de chauffage des sièges conducteur et passager | 15A
F17. | Avertisseur sonore | 15A
F18. | Feux de position des phares gauche ; feux de position du feu arrière gauche ; éclairage de la plaque d'immatriculation ; éclairage du combiné d'instruments et des commandes du tableau de bord, de la console et de la garniture du canal de plancher ; buzzer de l'unité de commutation | 10A
F19. | Ampoules des feux de position du bloc optique droit ; ampoules des feux de position du feu arrière droit ; ampoules du feu du sac marin | 7,5A
F20. | Feux antibrouillard arrière et feux de détresse | 7,5A
F21. | Rétroviseurs extérieurs chauffants | 5A
F22 - F23. | Réserve
F24. | Pompe de direction assistée électrique | 5A
F25. | Système d'injection de gaz naturel | 5A
F26. | Centrale électronique pour airbag et prétensionneur de ceinture de sécurité | 5A
F27. | Moteur d'essuie-glace arrière, commutateur d'essuie-glace/lave-glace, pompe de lave-phares, commutateur de feux de recul | 20A
F28. | ampoules de l'éclairage intérieur ; ampoules de l'éclairage du coffre ; alimentation constante de l'unité principale audio | 15A
F29. | Interrupteur d'alarme ; indicateur de direction ; commande intermittente des essuie-glaces ; commande de verrouillage centralisé ; connecteur de diagnostic du système de gestion du moteur | 15A
F30. | Circuit électrique du verrouillage central | 20A
F31. | Bobine de relais des phares antibrouillard (K8) | 15A
F32. | Relais du chauffage de la lunette arrière | 30A
F36. | Relais de ventilateur de chauffage (K1) | 30A
F37. | Circuits électriques des rétroviseurs extérieurs électriques | 5A
F38. | Fusible de l'allume-cigare de Renault Logan ; alimentation électrique de la serrure de contact de l'unité principale | 10A
F39. | Enroulement du relais du ventilateur de chauffage (K1) | 30A
