Le Cayenne est un crossover sportif de classe moyenne à cinq places, produit par le constructeur automobile allemand Porsche. La voiture a été développée avec la participation active du groupe Volkswagen. Il a été présenté au public pour la première fois en décembre 2002. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Porsche Cayenne (première génération / usine index 9PA) 2002, 2003, 2004, 2005, 2006, 2007 et 2008, 2009, 2010 années-modèles.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.
Dans le compartiment moteur

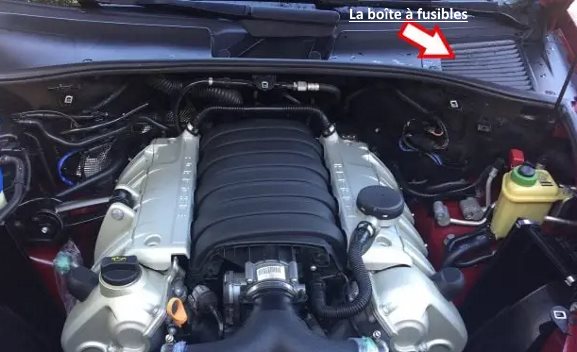

La boîte à fusibles se trouve derrière le revêtement en plastique sur le côté gauche du capot moteur.

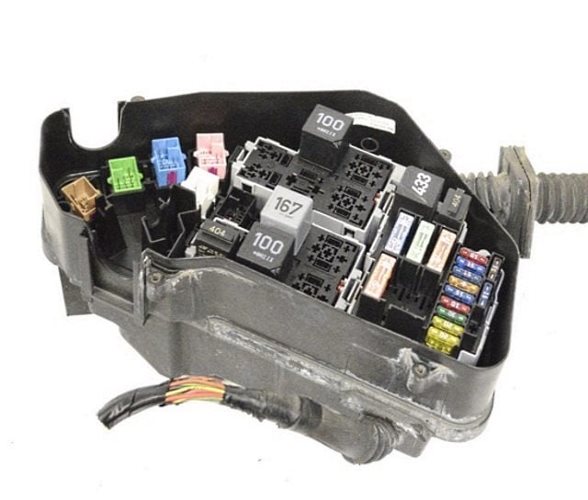

Vue générale.

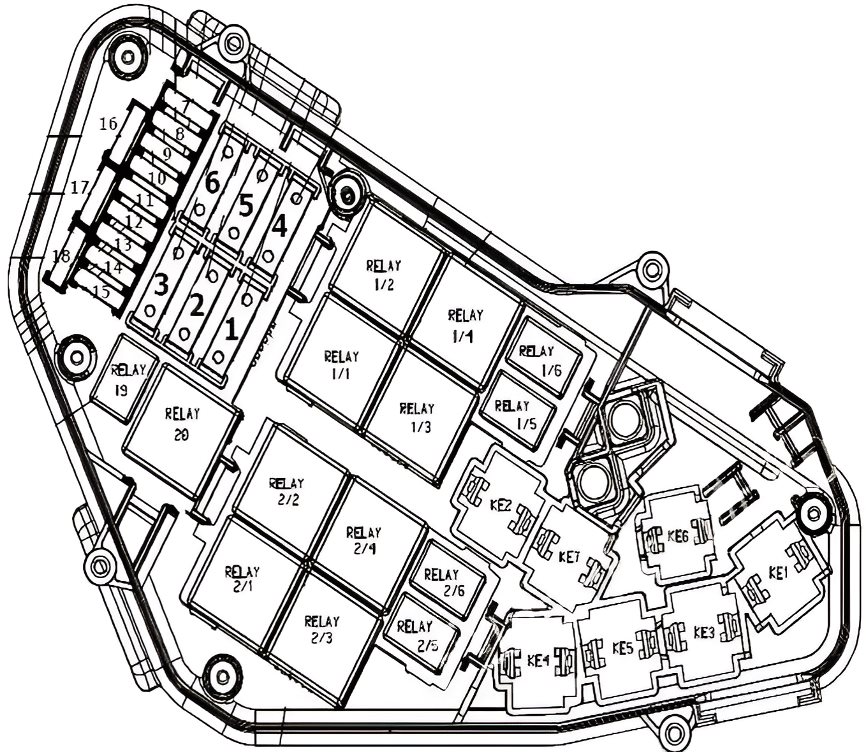

Schéma
N° | Affectation des relais
1-1. | Relais principal #2
1-2. | Non utilisé
1-3. | Relais principal 1
1-4. | Relais de pompe à air secondaire 1
1-5. | Pompe de refroidissement auxiliaire
1-6. | Relais de pompe à essence gauche
2-1. | Non utilisé
2-2. | Non utilisé
2-3. | Relais de pompe à air secondaire 2
2-4. | Non utilisé
2-5. | Non utilisé
2-6. | Pompe à vide
19. | Pompe à essence sur le côté droit
20. | Relais de démarrage borne 50
N° | Ampères | Description des fusibles
1. | 60A | Ventilateur 1 (600 W)
2. | 30A | Ventilateur 2 (300 W)
3. | 40A | 2002-2007 (Carrosserie 955) : Pompe à air secondaire
4. | 40A | 2002-2007 (Carrosserie 955) : Pompe à air secondaire
5. | Non utilisé
6. | Non utilisé
7. | 20A | gicleurs, bobines d'allumage
8. | 20A / 15A | 2002-2007 (Carrosserie 955) : Buses, bobines d'allumage 20A / 2007-2010 (957 Carrosserie) : Cayenne : bobines d'allumage Cayenne S/Cayenne GTS/Cayenne S Transsyberia : soupape de surpression du réservoir d'essence, compresseur de climatisation, unité de commande de climatisation, ventilation du carter, soupape de commutation du collecteur d'admission 15A
9. | 30A / 20A / 15A | 30A appareil de commande du moteur, appareil de commande, soupape de commutation du collecteur d'admission. / 20A 2007-2010 (Carrosserie 957) Cayenne : appareil de commande du moteur / 15A 2007-2010 (Carrosserie 957) Cayenne S / Cayenne GTS / Cayenne S Transsyberia : soupape de commande du débit, soupape de commande du temps de commande, soupape de commande de la levée des soupapes
10. | 10A | 2002-2007 (955 Carrosserie) : Électronique du moteur : calculateur de ventilateur de radiateur, pompe s'arrête après le moteur, vanne d'absorption, capteur de haute pression, pompe de diagnostic du système de carburant / 2007-2010 (carrosserie 957) Cayenne : Relais auxiliaire de la pompe de refroidissement, pompe de diagnostic du système de carburant, vanne d'absorption, ventilateur, capteur haute pression. / 2007-2010 (Carrosserie 957) Cayenne S / Cayenne GTS / Cayenne S Transsyberia : calculateur de ventilateur de radiateur, capteur haute pression, pompe de diagnostic du système de carburant, vanne d'absorption, capteur de niveau et de température d'huile.
11. | 15A | Electronique moteur, pompe à air secondaire, compresseur de climatisation, capteur de niveau et de température d'huile / 2007-2010 (carrosserie 957) : Cayenne : capteur de niveau et de température d'huile, compresseur de climatisation, unité de commande de climatisation, ventilation du carter moteur ou Cayenne S / Cayenne GTS / Cayenne S Transsyberia : unité de commande du moteur, soupape de carburant
12. | 5A / 10A | 5A 2002-2007 (Carrosserie 955) : Pompe à air secondaire, pompe fonctionnant lorsque le moteur est arrêté, pompe du système de refroidissement auxiliaire / 10A 2007-2010 (carrosserie 957) : Soupape de commande, soupape de limitation de pression du réservoir de carburant, collecteur d'admission, soupape de carburant
13. | 15A | Porsche Cayenne fusible de la pompe à essence droite
14. | 15A | fusible pompe à essence gauche
15. | 10A | Unité de contrôle du moteur, relais principal
16. | 30A | Pompe à dépression
17. | 15A | Sonde lambda jusqu'au catalyseur
18. | 7,5A | Sonde lambda après le catalyseur
À l'intérieur de la voiture
Ici se trouvent deux boîtes à fusibles qui sont chargées de protéger les circuits électriques du véhicule.

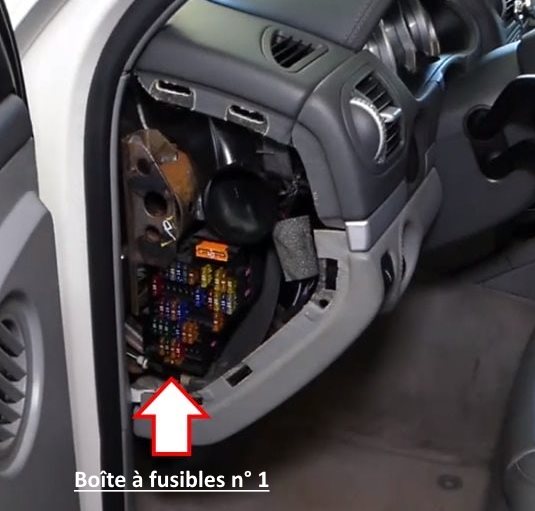

Boîte à fusibles n° 1
Elle se trouve à l'extrémité gauche du tableau de bord (côté conducteur).
Plan
N° | Ampères | Affectation des fusibles
1. | 20A | 2002-2007 (carrosserie 955) : Fusible de la prise de l'allume-cigare dans la console centrale / 2007-2010 (carrosserie 957) : Fusible de l'allume-cigare dans la console centrale et à l'arrière de la console centrale
2. | 5A | Récepteur radio pour le chauffage liquide additionnel
3. | 20A | Prise allume-cigare au pied du passager avant
4. | 15A / 20A | 15A 2002-2007 (Carrosserie 955) : Chauffage d'appoint à liquide / chauffage d'appoint / 20A 2007-2010 (variante de carrosserie 957) : Chauffage d'appoint liquide/chauffage d'appoint
5. | 20A | Prise allume-cigare dans le coffre à bagages
6. | 15A | Système Entry & Drive
7. | 5A | Prise de diagnostic, unité de commande d'antenne, capteur de pluie, capteur de lumière
8. | 30A | Essuie-glace de pare-brise
9. | 15A | calculateur de réseau de bord (pompe de lave-glace)
10. | 25A / 30A | 25A 2002-2007 (Carrosserie 955) : Lève-vitre de la porte arrière gauche / 30A 2007-2010 (carrosserie 957) : Système de lève-vitre électrique et verrouillage centralisé de la porte arrière gauche
11. | 15A | 2002-2007 (Carrosserie 955) : Boîtier de commande de la porte du conducteur (verrouillage central), boîtier de commande de la porte arrière gauche (verrouillage central)
12. | 20A | 2002-2007 (Carrosserie 955) : Appareil de commande du réseau de bord (éclairage intérieur)
13. | Non utilisé
14. | 25A / 30A | 2002-2007 (Carrosserie 955) : Lève-vitre de la porte avant gauche 25A / 2007-2010 (forme de carrosserie 957) : Système de lève-vitre électrique de la porte avant gauche et verrouillage centralisé 30A
15. | 15A | feu arrière droit ; verrouillage central, lève-vitres électriques, rétroviseurs extérieurs électriques
16. | 20A | Appareil de commande du réseau de bord (klaxon)
17. | 10A / 30A | 2002-2007 (Carrosserie 955) : Appareil de commande du réseau de bord (clignotants, feux de position gauche) 10A / 2007-2010 (Carrosserie 957) : Appareil de commande du réseau de bord (clignotant gauche, feu de croisement gauche, feu de position droit) 30A
18. | 20A / 25A | 2002-2007 (carrosserie 955) : Lave-phares 20A / 2007-2010 (carrosserie 957) : Lave-phares 25A
19. | 15A / 5A | 2002-2007 (Carrosserie 955) : Appareil de commande du réseau de bord (phares antibrouillard) 15A / 2007-2010 (forme de carrosserie 957) : Appareil de commande du réseau de bord (éclairage intérieur) 5A
20. | 30A | 2007-2010 (carrosserie 957) : Appareil de commande du réseau de bord (éclairage du combiné d'instruments, feux antibrouillard gauche, feux de route supplémentaires gauche)
21. | 15A | 2002-2007 (carrosserie 955) : Appareil de commande du réseau de bord (éclairage adaptatif des clignotants)
22. | 30A | blocage du différentiel arrière, boîte de transfert, commande automatique du hayon arrière
23. | 10A | 2002-2007 (Carrosserie 955) : Blocage de différentiel arrière, stabilisateur transversal Unité de commande de découplage / 2007-2010 (carrosserie 957) : Blocage de différentiel
24. | 5A | Système de contrôle de la pression des pneus
25. | Non utilisé
26. | 10A | Système de gestion de la stabilité Porsche (PSM), contacteur de pédale de frein, airbag passager, tableau de bord, airbags, unité de commande de la colonne de direction Unité de commande du moteur (gestion du moteur, ventilateur de refroidissement, airbags, contacteur de pédale d'embrayage, tableau de bord)
27. | Non utilisé
28. | Non utilisé
29. | Non utilisé
30. | 15A | Éclairage supplémentaire (hors route)
31. | 15A | Éclairage supplémentaire (Off-Road)
32. | Non utilisé
33. | 15A | Unité de commande de la colonne de direction, volant chauffant
34. | 5A | Capteur de volume, sièges chauffants, capteur de roulis
35. | 15A | 2002-2007 (carrosserie 955) : Feux de croisement, feux de route (côté gauche) / 30A 2007-2010 (carrosserie 957) : Appareil de commande du réseau de bord (feu antibrouillard droit, feu de route supplémentaire droit, éclairage intérieur)
36. | 10A / 30A | 2002-2007 (carrosserie 955) : Appareil de commande du réseau de bord 10A / 2007-2010 (carrosserie 957) : Panneau de commande de réglage du siège conducteur 30A
37. | Non utilisé
38. | 10A | Ampoules pour les feux de stop
39. | 5A | Lunette arrière chauffante, sièges chauffants
40. | 5A | Unité de commande du combiné d'instruments, diagnostic
41. | 15A | Appareil de commande pour autorisation d'accès et système de démarrage du moteur
42. | 30A | Appareil de commande du toit ouvrant
43. | 30A | Caisson de basses
44. | 30A | Panneau de commande pour le réglage du siège du conducteur, appareil de commande pour le réglage du siège et de la colonne de direction avec fonction mémoire, appareil de commande pour le réglage du siège du conducteur
45. | 30A | Réglage de la hauteur et de l'inclinaison du dossier de siège gauche, appareil de commande pour le chauffage du siège arrière
46. | Non utilisé
47. | 10A | 2002-2007 (carrosserie 955) : Blocage du différentiel arrière / 2007-2010 (carrosserie 957) : Boîte de transfert
48. | 5A | Chauffage auxiliaire liquide / chauffage d'appoint
49. | 5A | calculateur Servotronic, calculateur de désactivation des barres antiroulis
50. | 10A | 2002-2007 (955 carrosserie) : Résistance chauffante de la ventilation du carter moteur
51. | 5A | capteur de qualité de l'air, frein de stationnement, connecteur de diagnostic
52. | 30A / 15A | 2002-2007 (Carrosserie 955) : Essuie-glace arrière 30A / 2007-2010 (carrosserie 957) : Essuie-glace arrière 15A
53. | 5A | chauffage de la lunette arrière et des rétroviseurs, capteur de volume, commutateur d'éclairage, commande de la colonne de direction
54. | 10A | Correcteur de phares, module de phares gauche (2007-2010 (Carrosserie 957))
55. | Non utilisé
56. | 40A | Ventilateur du chauffage de l'habitacle du passager avant
57. | 40A | 2002-2007 (carrosserie 955) : Ventilateur de chauffage de l'habitacle arrière (climatisation automatique à 4 zones) / 2007-2010 (carrosserie 957) : Système de contrôle de la garde au sol (Porsche Active Suspension Management (PASM))

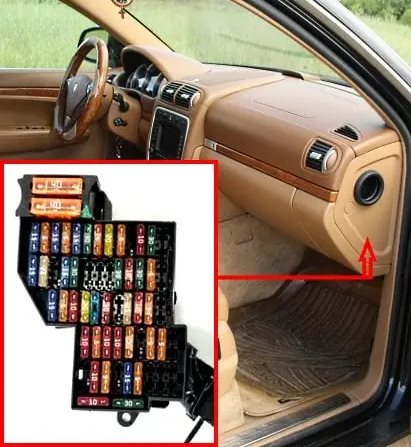

Boîte à fusibles n° 2
Située à l'avant du tableau de bord, côté passager.

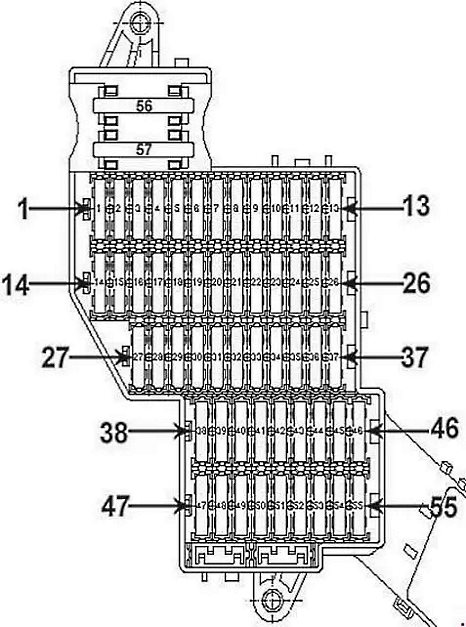

Schéma
N° | Ampères | Description
1. | 15A | Unité de contrôle de la remorque
2. | 5A | Aide au stationnement
3. | 15A | Appareil de commande de la remorque
4. | 5A | 2002-2007 (Carrosserie 955) : Appareil de commande électronique du téléphone mobile
5. | 15A | Appareil de commande de la remorque
6. | 30A | Système de contrôle de la stabilité (Porsche Stability Management (PSM))
7. | 5A | Appareil de commande de la boîte de transfert, préparation du téléphone portable
8. | 20A / 30A | 2002-2007 (Carrosserie 955) : Appareil de commande du réseau de bord (feux de route supplémentaires) 20A / 2007-2010 (957 Carrosserie) : Appareil de commande du réseau de bord (clignotant droit, feu de croisement droit, feu de position gauche) 30A
9. | 5A | 2002-2007 (carrosserie 955) : Changeur de CD, navigation DVD
10. | 5A | 2002-2007 (Carrosserie 955) : Tuner TV, récepteur satellite / 2007-2010 (Carrosserie 957) : Système de divertissement pour les passagers arrière
11. | 10A | Radio ou système de communication Porsche (PCM)
12. | 30A | Amplificateur du système audio
13. | 5A | Sièges chauffants
14. | 15A | Feu arrière gauche ; verrouillage central, lève-vitres électriques, rétroviseurs extérieurs électriques
15. | 25A / 30A | 2002-2007 (Carrosserie 955) : Fenêtre électrique dans la porte arrière droite / 2007-2010 (forme de carrosserie 957) : Fenêtre électrique et verrouillage centralisé de la porte arrière droite 30A
16. | 10A | Éclairage du compartiment à bagages
17. | 15A | 2002-2007 (forme de carrosserie 955) : Feux de croisement, feux de route (côté droit)
18. | 30A | Lunette arrière chauffante
19. | 25A / 30A | 2002-2007 (Carrosserie 955) : Servomoteur d'assistance au freinage (calculateur de remorque) 25A ou 30A / 2007-2010 (carrosserie 957) : Appareil de commande de la remorque 25A
20. | 30A | réglage de la hauteur du siège
21. | 10A | déverrouillage de la roue de secours, avertisseur d'alarme
22. | 30A / 25A | 2002-2007 (Carrosserie 955) : Commande de réglage du siège passager, commande de chauffage des sièges avant 30A / 2007-2010 (Carrosserie 957) : Sièges avant chauffants 25A
23. | 10A | Commande de climatisation
24. | 30A | Unité de commande du réglage du siège du passager avant
25. | 5A | Commande et affichage de la climatisation arrière
26. | Non utilisé
27. | 15A | Gestion active du châssis Porsche (PASM), contrôle actif du roulis (Porsche Dynamic Chassis Control (PDCC))
28. | Non utilisé
29. | 10A / 5A | 2002-2007 (Carrosserie 955) : Appareil de commande de la boîte de vitesses 10A / 2007-2010 (carrosserie 957) : Unité de commande de la boîte de vitesses, interrupteur Tiptronic 5A
30. | 20A | Commande automatique du hayon
31. | 15A | serrure de la trappe à carburant
32. | 10A | 2002-2007 (carrosserie 955) : Centrale de commande de la porte passager (verrouillage centralisé), centrale de commande de la porte arrière droite (verrouillage centralisé)
33. | Non utilisé
34. | 25A / 30A | 2002-2007 (Carrosserie 955) : Lève-vitre de la porte avant droite 25A / 2007-2010 (forme de carrosserie 957) : Lève-vitres électriques et verrouillage centralisé de la porte avant droite 30A
35. | 10A / 30A | 2002-2007 (carrosserie 955) : Calculateur de réseau de bord (clignotants, feux de position droit) 10A / 2007-2010 (Carrosserie 957) : Unité de commande de réglage du siège passager 30A
36. | 5A | module de toit ouvrant, téléphone, module de boussole (unité de commande du système de localisation du véhicule)
37. | Non utilisé
38. | 10A | Système de contrôle de la stabilité (Porsche Stability Management (PSM))
39. | 5A | Diagnostic
40. | 10A | Unité de contrôle de la boîte de transfert
41. | 10A | Appareil de commande de la remorque
42. | 5A | Panneau de commande de l'ouvre-porte de garage, appareil de commande de l'ouvre-porte de garage
43. | 5A | Feux de marche arrière
44. | 5A | Résistance chauffante du lave-glace gauche, résistance chauffante du lave-glace droit, commande de chauffage des sièges, système de contrôle de la garde au sol, système de contrôle actif du roulis Porsche Dynamic Chassis Control (PDCC)
45. | Non utilisé
46. | 5A | 2007-2010 (carrosserie 957) : Système de divertissement pour les passagers arrière
47. | 10A | 2002-2007 (carrosserie 955) : Préparation pour téléphone portable
48. | 10A | Porsche Active Suspension Management (PASM) : contrôle de la garde au sol (Porsche Active Suspension Management (PASM))
49. | 5A | Téléphone, rétroviseur intérieur électrochrome
50. | 5A / 10A | 2002-2007 (carrosserie 955) : Système d'aide au stationnement 5A / 2007-2010 (carrosserie 957) : Module de phares droit 10A
51. | 20A / 15A | 2002-2007 (Carrosserie 955) : Unité de commande Tiptronic 20A / 2007-2010 (carrosserie 957) : Boîtier de commande Tiptronic 15A
52. | 5A | Commutateur Tiptronic, solénoïde pour position P, commutateur multifonctions
53. | 30A | relais de chauffage pare-brise gauche
54. | 30A | Relais de chauffage du pare-brise droit
55. | 5A | Caméra de recul
56. | 40A | Système Porsche Stability Management (PSM)
57. | 40A | Unité de contrôle de la boîte de transfert
