La Peugeot 508 est une berline familiale du groupe PSA Peugeot Citroën. Officiellement présentée en 2010 au Salon de l'automobile de Genève, sa commercialisation a débuté au début de l'année 2011. Au sein de la gamme, ce modèle remplace les 407 et 607. Dans cet article, nous allons examiner en détail l'affectation des fusibles de la Peugeot 508 (première génération ; plateforme PF3 ; motorisations EP / DV / DW). Années de production : 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Vous trouverez ci-dessous l'emplacement, la description et les visuels des différents boîtiers de fusibles. Les circuits liés à l'« allume-cigare » sont mis en évidence en gras.
Dans l'habitacle
L'habitacle comporte deux boîtiers de fusibles assurant la protection des circuits électriques du véhicule.
Boîte à fusibles n° 1

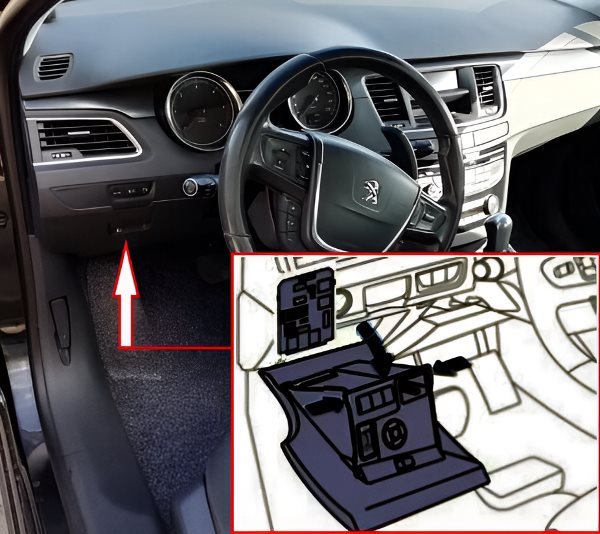

Elle se situe du côté conducteur, derrière la planche de bord.
Photo illustrative.

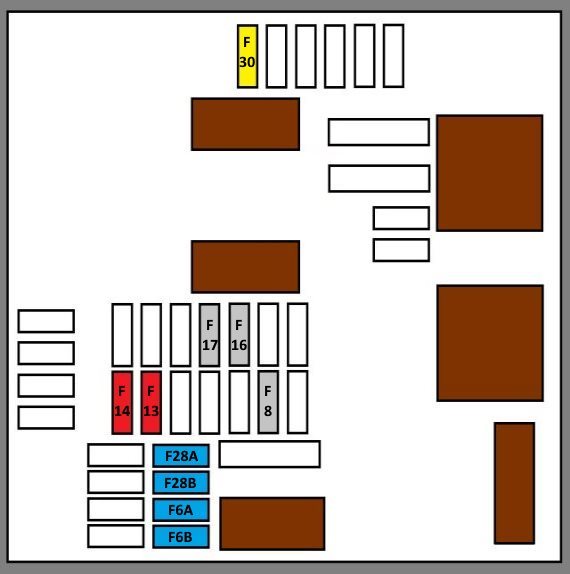

Schéma d'implantation
N° | Affectation | Calibre
6 (A/B). | Autoradio. | 15 A
8. | Alarme volumétrique et périmétrique. | 3 A
13. | Allume-cigare avant. | 10 A
14. | Prise 12 V avant. | 10 A
16. | Plafonnier arrière, éclairage habitacle. | 3 A
17. | Commandes de pare-brise, rétroviseurs électriques. | 3 A
28 (A/B). | Autoradio. | 15 A
30. | Essuie-vitre arrière. | 20 A
32. | Amplificateur audio. | 10 A
Boîte à fusibles n° 2
Elle se situe derrière la boîte à gants.
Vue d'ensemble.

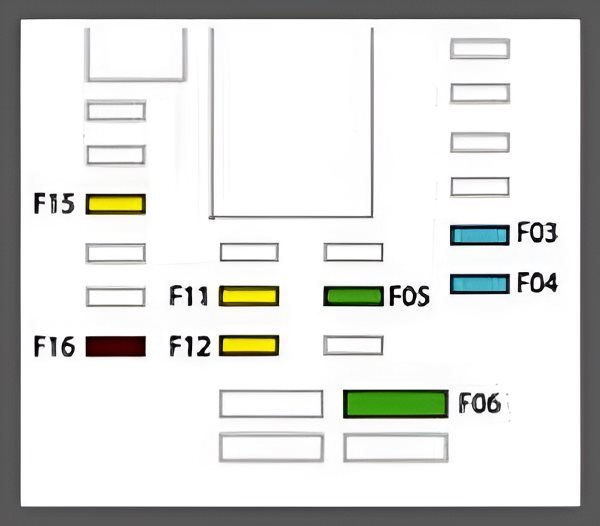

Schéma d'implantation
N° | Affectation | Calibre
3. | Commande de lève-vitre conducteur, prise 12 V arrière. | 15 A
4. | Prise 12 V de coffre. | 15 A
5. | Lève-vitres arrière. | 30 A
6. | Lève-vitres avant. | 30 A
11. | Boîtier de servitude remorque (attelage). | 20 A
12. | Amplificateur audio. | 20 A
15. | Store d'occultation du toit panoramique (SW). | 20 A
16. | Platine de commande des lève-vitres conducteur. | 5 A
Dans le compartiment moteur

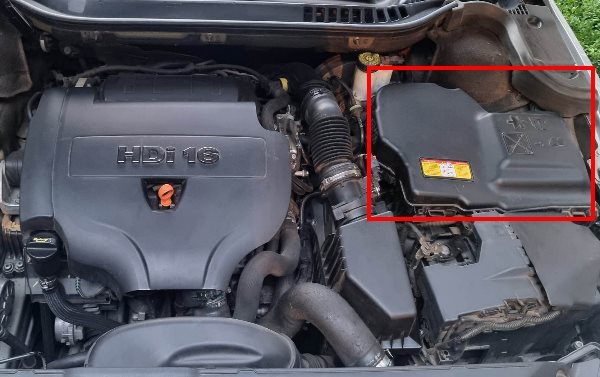

Le boîtier de fusibles se situe dans le compartiment moteur sur le côté gauche, à proximité de la batterie.

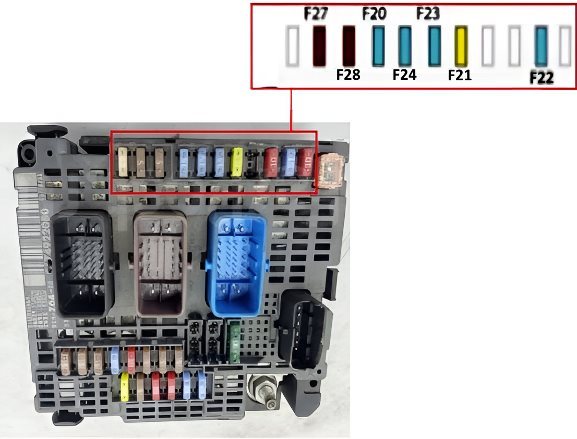

Schéma d'implantation
N° | Affectation | Calibre
20. | Pompe de lave-vitre avant / arrière. | 15 A
21. | Pompe lave-projecteurs. | 20 A
22. | Avertisseur sonore. | 15 A
23. | Projecteur droit. | 15 A
24. | Projecteur gauche. | 15 A
27. | Commande de projecteur gauche. | 5 A
28. | Commande de projecteur droit. | 5 A
